广州南沙新区明珠湾区起步区二期（横沥岛尖）IFF东侧海岸及滨海景观带（含生态岛）建设工程勘察设计任务书目录第一章项目概况 (1)1.1 项目基本信息 (1)1.2 项目选址 (1)1.4 水文概况 (2)1.5 工程地质概况 (4)第二章勘察设计依据、范围和内容 (5)2.1设计依据 (5)2.2 勘察设计范围 (3)2.3 勘察设计内容 (7)2.4 设计界面划分 (11)第三章勘察设计要求 (12)3.1勘察要求 (12)3.2 总体设计要求 (13)3.3 BIM设计要求 (15)3.4造价编制要求 (17)3.5设计服务要求 (18)第四章设计成果提交要求 (19)4.1 时间进度要求 (19)4.2 成果内容要求 (20)4.3 成果形式要求 (23)第五章设计人员组织管理要求 (25)5.1管理架构 (25)5.2设计团队要求 (25)5.3驻场人员要求 (28)第六章附则 (30)第一章项目概况1.1 项目基本信息1.1.1 项目名称广州南沙新区明珠湾区起步区二期（横沥岛尖）IFF东侧海岸及滨海景观带（含生态岛）建设工程1.1.2 项目建设单位广州市南沙新区明珠湾开发建设管理局1.1.3 项目总投资和资金来源投资规模约为7.16亿元（不含征地拆迁）；其中工程建设费用约5.97亿元。
资金来源为开发区财政资金。
1.1.4 项目建设规模根据横沥岛尖控规成果，IFF东侧规划滨水岸线长约1.85km，公园绿地面积约5.3公顷，滩涂（含生态岛）面积约40公顷，水域面积约30公顷。
本项目工程建设内容如下：（1）建设长约1.85km的生态堤防（含景观），达到200年一遇防洪（潮）标准；（2）建设面积约26公顷的生态岛，构建岛尖生态核心；（3）新开挖中轴涌河道约0.4km，整治面积约30公顷的水域，形成规划蓝线空间；最终建设内容以建设单位及相关行政部门主管审定的方案为准。
1.2 项目选址横沥岛尖位于广州市南沙区西部的横沥镇，属南沙新区核心明珠湾区的起步区。

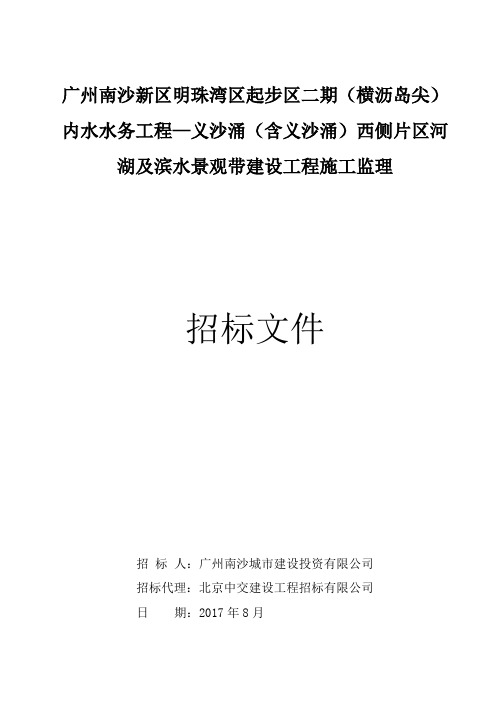

广州南沙新区明珠湾区起步区二期（横沥岛尖）内水水务工程—义沙涌（含义沙涌）西侧片区河湖及滨水景观带建设工程施工监理招标文件招标人：广州南沙城市建设投资有限公司招标代理：北京中交建设工程招标有限公司日期：2017年8月总目录第1章投标须知及前附表第2章监理合同第3章投标格式文件第4章图纸及资料第5章评标办法第一章投标须知及前附表一、投标须知前附表二、投标须知（一）总则1、定义本招标文件使用的下列词语具有如下规定的意义：1.1“招标人”（即委托人）指广州南沙城市建设投资有限公司1.2“投标人”指向招标人提交投标文件的当事人。
1.3“承包商”指被招标人接受并与其签订工程承包合同的当事人；1.4“招标代理”指北京中交建设工程招标有限公司。
1.5“设计人”指上海市政工程设计研究总院(集团)有限公司。
1.6“招标文件”指由招标代理发出的本文件（包括全部章节、附件）及澄清补充文件。
1.7“投标文件”指投标人根据本招标文件向招标人提交的全部文件。
1.8“书面函件”指打字或印刷的函件，包括电传、电报和传真。
2、招标说明2.1本招标工程项目按照《中华人民共和国招标投标法》等有关法律、行政法规和部门规章，采取公开招标的办法，以便能选择有经验、有实力、社会信誉好的监理单位承担监理服务，确保本工程能按期、优质、经济地建成。
2.2工程概况2.2.1工程名称：见投标须知前附表第1项。
2.2.2建设地点：见投标须知前附表第2项。
2.2.3建设规模：见投标须知前附表第3项。
2.2.4投资概算：见投标须知前附表第4项。
2.2.5监理目标：见投标须知前附表第5项。
2.3招标范围及监理工期及监理专业配套要求2.3.1 本招标项目的监理范围：见投标须知前附表第6项。
2.3.2 本招标项目的工期要求：见投标须知前附表第7项。
2.3.3 监理机构人员配备要求（为最低要求）：注：总监理工程师、总监理工程师代表和专业监理工程师需提供近6个月为本公司的社保证明。
南沙明珠湾区起步区一期（灵山岛尖）新增支路工程勘察设计任务书目录第一章项目概况 (4)1.1 项目基本信息 (4)1.2 项目场地情况 (5)1.3 交通条件 (5)1.4 气候条件 (5)1.5 水文与工程地质条件 (5)1.6 市政条件 (6)第二章设计依据、范围和内容 (7)2.1设计依据 (7)2.2 设计范围 (8)2.3 设计内容 (9)第三章设计要求 (10)3.1设计重点 (10)3.2 总体设计要求 (10)3.3 各专业设计要求 (11)3.4 BIM设计要求 (13)3.5造价编制要求 (15)3.6设计服务要求 (16)第四章设计成果提交要求 (18)4.1 时间进度要求 (18)4.2 成果内容要求 (18)4.3 成果形式要求 (20)第五章设计人员组织管理要求 (21)5.1管理架构 (21)5.2设计团队要求 (21)5.3驻场人员要求 (24)第六章附则 (25)第一章项目概况1.1 项目基本信息1.1.1 项目名称南沙明珠湾区起步区一期（灵山岛尖）新增支路工程1.1.2 项目建设单位广州南沙重点建设项目推进办公室1.1.3 项目总投资和资金来源投资规模为26557.14万元；其中工程建设费用约 21097.53万元。
资金来源为开发区财政资金。
1.1.4 项目性质新建市政道路、改扩建市政道路1.1.5 项目建设规模本项目共有11条城市道路组成，包括：新建道路10条：规划横七路（庙南路～纵五路）、规划纵五路、规划纵二路（规划横四路～江灵北路）、规划纵六路、规划横十路、联合路（七一路～江灵南路）、规划横十一路、规划纵七路、规划纵二路（七一路～江灵南路段）、规划横九路；改扩建道路1条：七一路（大福路～屯田路）。
项目道路总长度约4.05km，宽度12～32m，均按城市支路等级进行设计。
1.2 项目场地情况本项目位于广州市南沙区明珠湾区灵山岛尖，地貌属珠三角冲击平原，地势较为平坦，在灵山岛尖开发建设之前主要以鱼塘、农田及草坪种植地为主，地面标高在 3.8～4.6m（广州城建标高）之间，征地已基本完成，场地已进行填砂平整。
广州南沙新区明珠湾区起步区二期（横沥岛尖）水务工程施工材料及实体对比检测招标文件招标单位：广州南沙城市建设投资有限公司招标代理机构：北京中交建设工程招标有限公司日期：2017年9月目录目录 .............................................................................................. 错误！未定义书签。
第一部分投标人须知 ..................................................................... 错误！未定义书签。
1.概述.............................................................................................................. 错误！未定义书签。
2.招标文件 ...................................................................................................... 错误！未定义书签。
3.投标文件的编制（投标文件格式详见本文件第二部分投标文件格式）...... 错误！未定义书签。
4.投标书的递交............................................................................................... 错误！未定义书签。
7.授予合同 ...................................................................................................... 错误！未定义书签。
广州南沙新区明珠湾区起步区灵山岛尖区域城市开发与建设项目投资合作方暨实体工程施工总承包人评标报告广州南沙新区明珠湾区起步区灵山岛尖区域城市开发与建设项目投资合作方暨实体工程施工总承包人招标于2014年7月8日上午9：30点在广州公共资源交易中心南沙交易部第1开标室进行了开标，随后在进行了评标工作。
本次招标是采取公开招标的形式，在广州公共资源交易中心南沙交易部见证下进行。
参加本次工程投标并准时递交了投标文件的单位包括：中国交通建设股份有限公司、中国十九冶集团有限公司、中铁十六局集团有限公司、中铁大桥局股份有限公司、中铁港航局集团有限公司共5家投标单位。
本项目评标委员会构成：分A、B两组，每组5人，A组负责评商务标+投融资标，B组负责评施工标。
其中A组招标人代表1人，抽取社会专家 4人；B组抽取社会专家 5人评标社会专家确定方式：从广州公共资源交易中心专家库中随机抽取。
其中，A组自工程经济-土建类专家库抽取市政（土建）专业专家2人、公路（土建）专业专家1人、水利（土建）专业专家1人；B组自工程经济-土建类专家库抽取市政（土建）专业专家1人，自施工-市政工程类专家库抽取市政路桥专业专家2人，自施工-公路工程类专家库抽取路桥专业专家1人，自施工-水利水电工程类专家库抽取水工建筑专业专家1人。
按招标文件规定：开标后，两组评标委员会先对投标单位进行有效性审查，5家投标单位均通过有效性审查。
（详见：商务标有效性审查汇总表、投融资标技术部分有效性审查汇总表、投融资标经济部分有效性审查汇总表、施工总承包标技术部分有效性审查汇总表、施工总承包标经济部分有效性审查汇总表）本项目采用综合评估法，商务标得分×30%+投融资标得分（技术部分得分70%+经济部分得分×30%）×35%+施工总承包标得分(（技术部分得分×70%+经济部分得分×30%）×80%+综合诚信排名得分×20%)）×35%，结果如下：广州南沙新区明珠湾区起步区灵山岛尖区域城市开发与建设项目投资合作方暨实体工程施工总承包人招标评标委员会推荐中国交通建设股份有限公司为第一中标候选人，中国十九冶集团有限公司为第二中标候选人，中铁十六局集团有限公司为第三中标候选人。
广州南沙新区明珠湾区起步区二期(横沥岛尖)金融岛区域安益路以西区域市政道路及附属工程勘察设计任务书目录第一章项目概况 (1)1.1 项目基本信息 (1)1.2 项目场地情况 (2)1.3 交通条件 (2)1.4 气候条件 (2)1.5 水文与工程地质条件 (2)第二章设计依据、范围和内容 (4)2.1设计依据 (4)2.2 设计范围 (4)2.3 设计内容 (7)2.4 设计界面划分 (8)第三章设计要求 (9)3.1设计重点 (9)3.2 总体设计要求 (9)3.3 勘察设计要求 (11)3.4 BIM设计要求 (14)3.5造价编制要求 (16)3.6设计服务要求 (17)第四章设计成果提交要求 (19)4.1 时间进度要求 (19)4.2 成果内容要求 (19)4.3 成果形式要求 (21)第五章设计人员组织管理要求 (23)5.1管理架构 (23)5.2设计团队要求 (23)5.3驻场人员要求 (25)第六章附则 (27)第一章项目概况1.1 项目基本信息1.1.1 项目名称广州南沙新区明珠湾区起步区二期(横沥岛尖)金融岛区域安益路以西区域市政道路及附属工程1.1.2 项目建设单位广州市南沙新区明珠湾开发建设管理局1.1.3 项目总投资和资金来源投资规模为25.801亿元（不含征地拆迁费用）；其中工程建设费用约20.125亿元。
资金来源为开发区财政资金。
1.1.4 项目性质新建市政道路16条，含桥梁8座；新建3条综合管廊；新建1条隧道。
1.1.5 项目建设规模本项目共有16条市政道路，含桥梁8座，包括城市主干路、次干路和支路三个等级，道路总长度12.724km，宽度为12～66m；新建中轴涌以南安益路、新联路、新北路3条综合管廊，总长度2.115km，管廊规模为单仓、两仓；新建横沥中路下穿凤凰大道隧道，双向四车道，长约570m。
1.2 项目场地情况本项目位于广州市南沙区明珠湾区横沥岛尖，地貌属珠三角冲积平原，地势较为平坦，在灵山岛尖开发建设之前主要以鱼塘、农田及草坪种植地为主，地面标高在3.8～5.9m（广州城建标高）之间，征地已基本完成，场地已进行平整。
1.3 交通条件项目片区位于横沥岛尖，北侧有凤凰二桥跨上横沥水道连接至蕉门河地区，南侧有凤凰三桥跨下横沥水道连接至万顷沙地区，西侧紧邻现状灵新大道，东望凫洲大桥。
区域内有灵新大道、凤凰大道、合兴路、义沙东路等现状道路。
1.4 气候条件南沙地区属于南亚热带季风性海洋气候，地处北回归线以南，温暖、多雨、湿润，夏长冬短，夏季时段超过六个月。
具有雨量充沛、光照充足、雨热同期的特点。
南沙年平均气温21.8 ℃。
年平均雨量1635 毫米。
年平均相对湿度为79%，年平均风速为2.2 米/秒。
夏半年盛吹偏东南风，冬半年多吹偏北风，全年大风日数少。
夏秋季平均每年约有3～4 个、最多有6个热带气旋影响我区；冬季会受强冷空气影响，平均每年约有1～2 次强冷空气影响，极端最低气温0.7 ℃。
年平均日照时数1807.6 小时。
1.5 水文与工程地质条件项目区域位于珠江三角洲平原区，地处河流下游河口地带，地表贯穿主要河流的细小涌流呈网脉状，河水流量小，水文条件简单，河水受潮水影响明显，具一日两涨两落、潮时潮差不等的特点。
地下水的赋存状态为松散地层孔隙水和基岩裂隙水两大类，地下水与河流水水力联系密切，地下水位埋深随河水的涨退潮而有所变化，地下水以河流补给及大气降水为主要补给途径，以蒸发或侧向迳流为主要排泄方式。
勘察期间陆地孔地下水位埋深约为0.3～1.2m。
项目地处区域，地形平坦，地势开阔，地面标高约6.5～8.3m，河床标高约-10.30～1.20m。
场地的地层按地质成因依次分为：第四系填土层(Qml)、第四系海陆交互相沉积层（Qmc）和基岩（燕山期花岗岩）风化岩带（E）。
软土及饱和砂土液化是主要的不良工程地质问题。
第二章设计依据、范围和内容2.1设计依据2.1.1 现行法律法规、技术标准规范、行业标准国家和广东省、广州市关于工程建设强制性标准、抗震防灾要求，及有关土地管理、水土保持、文物保护、地铁保护、消防安全、人防、卫生防疫、节能环保措施、防雷等法律、法规和行业相关的最新规定等。
2.1.2规划、工可批复及相关要求（1）广州市规划和自然资源局关于提供明珠湾起步区二期（横沥岛尖）市政道路规划条件的复函（穗规划资源业务函〔2019〕7278号）；（2）工程可行性研究报告及其批复；（3）区域相关指南、指引文件。
2.2 设计范围（1）市政道路工程：本项目共有16条市政道路，含桥梁8座，包括城市主干路、次干路和支路三个等级，道路总长度12.724km，宽度为12～66m，具体如下：5 新北路城市次干路24 40 6246 新联路城市次干路24 40 6917 支37号路城市支路20 30 60 含跨河涌桥1座8 D111路城市支路20 30 949 含跨河涌桥1座9 D113路城市支路20 30 737 含跨河涌桥1座10 D208路城市支路15 30 39611 D210路城市支路15 30 53612 D213路城市支路12 30 51213 D214路城市支路15 30 47414 D216路城市支路15 30 50315 D217路城市支路15 30 72816 D219路城市支路15 30 763注：（1）具体规划设计条件详见附件广州市规划和自然资源局关于提供明珠湾起步区二期（横沥岛尖）市政道路规划条件的复函（穗规划资源业务函〔2019〕7278号）及明珠湾起步区城市设计和控规修编最新成果；（2）市政道路与场地平整工程的设计界面：市政道路在场地平整的基础上进行道路及附属工程设计。
市政道路工程设计范围示意图（2）综合管廊工程：本项目共有3条综合管廊，规模分别为单仓、两仓，总长度2.115km，具体如下：序号路名管廊规模管廊长度（m）1 安益路两仓8002 新联路单仓6913 新北路单仓624综合管廊工程设计范围示意图（3）隧道工程：本项目隧道工程为横沥中路下穿凤凰大道隧道，长约570m，具体如下：隧道工程设计范围示意图2.3 设计内容包括但不限于以下内容：（1）工程勘察（地质勘察、地形图测量、管线物探）；（2）道路工程；（3）桥涵工程；（4）隧道工程；（5）照明工程；（6）给排水工程；（7）电力管沟工程；（8）管线综合工程；（9）综合管廊工程（10）交通工程；（11）绿化景观工程；（12）通信管沟工程；（13）工程概预算；（14）管线迁改、交通疏解；（15）设计配合。
2.4 设计界面划分（1）原则以道路规划红线为界限划分，深厚软基处理界限为道路红线主（次）干路外延20m、支路外延10m。
（2）桥闸合建部分，主体工程设计由水利设计单位完成，市政道路工程设计单位仅负责桥面系与管线等附属设施设计。
（3）同一路段市政道路与综合管廊（沟）分属不同设计单位时，由市政道路设计单位预留综合管廊（沟）的建设位置，综合管廊（沟）设计单位在道路地基处理的基础上进行二次设计。
（4）横沥中路下穿凤凰大道隧道工程，由横沥中路市政道路设计单位负责隧道路线设计，隧道设计单位负责结构及附属设施设计。
（5）新北路-金融大道-新联路地下空间位于市政道路红线范围内，市政道路设计应预留地下构筑物的建设位置，地下构筑物的地基工程在道路地基处理的基础上进行二次设计。
（6）跨河涌桥梁设计范围包含桥台背处理。
第三章设计要求3.1设计重点（1）本项目为新建道路，需与横沥岛尖其他道路设计风格保持一致。
（2）新建道路软基处理方案尽量采用工期较短的软基处理方案。
（3）横沥岛尖为深厚淤泥质地基，已建道路已经出现沉降。
在设计过程中，请设计单位结合已修建道路的工后沉降数据，充分考虑道路的工后沉降，确保新旧道路衔接顺畅、管线标高衔接顺畅。
（4）采用有效软基处理措施，确保桥台与道路的沉降衔接。
（5）做好新建道路和已建道路交叉口设计、管线衔接设计。
（6）跨河涌桥梁需进行外观设计。
桥下空间利用与水系景观设计保持一致。
（7）详细测量现场地形，详尽计算土石方及沿线鱼塘清淤措施费用。
（8）除特殊情况下，管线设置不得设置在机动车道。
3.2 总体设计要求3.2.1市政道路工程总体设计要求（1）以南沙新区的总体规划、市政专项规划等为指导，在确定合理工程建设规模的基础上，突显南沙新区特色。
（2）结合区域发展规划、路网规划、防洪排涝规划、高压走廊及现状河道、河涌等自然条件，合理设计道路平纵面线位及横断面布置形式；（3）道路设计标高在满足规划和防洪标准的基础上与地形结合，减少填挖方量，节省投资；（4）结合各路段交通服务特性，合理布置各类市政管线；（5）根据道路区域规划路网合理组织交叉口设计，充分考虑沿线需要布置的交通附属设施，完善道路的整体景观风貌；（6）注重环境保护和景观设计，使道路线形、桥涵、交叉和沿线设施等与自然景观相协调，桥涵建筑风格和立交造型要追求优美的结构形式和高质量的环境景观；（7）组织合理的交通系统，处理好机动车、非机动车、行人的相互关系，适应新型智慧城市,具有岭南特色的建设需求。
（8）除满足行业设计标准外，参照横沥岛尖现有设计标准进行设计。
同时，还须达到广州市建委颁布的《城市道路品质化提升建设指引》及南沙建设局颁发的《南沙新区市政基础设施技术指引》的相关要求, 按《广州市城市道路全要素设计手册》的要求结合实际情况开展相关设计。
（9）充分吸取国内外先进的勘测手段和设计方法，广泛采用新技术、新设备、新材料、新工艺，配合甲方前期专项咨询、评估及课题工作，积极将研究成果融入项目设计，提升设计质量与管理水平。
（10）设计单位在保证设计质量的前提下，应遵循功能适用、标准合理、经济合理的原则开展设计工作，实行限额设计，确保工程概预算不突破工可估算。
3.2.2景观工程总体设计要求（1）景观设计应该在概念设计方案基础上进行优化和提升，丰富设计细节，从空间尺度、铺装材料、植物层次上体现国际化、高端化、品质化、精细化的设计理念。
（2）文化要融入道路、广场、景观小品等景观组成元素中，并形成系统，要做到传承当地的地域特色，又有多文化交融的国际化特质。
（3）景观工程建设要运用海绵城市建设原则，落实水质净化、雨水利用、生态保持等生态措施。
（4）景观家具以人性化为基本要求，景观休息空间综合考虑南沙雨、晒的气候影响。
（5）植物配置要强调对景观风貌塑造的配合、融合。
滨海道路绿化要按国际视野、现代风格要求。
（6）光彩照明工程也充分展示城市形态，丰富城市景观环境，营造现代CBD和滨海城市风范。
（7）景观与周边的市政道路、桥梁、水利、建筑等专业要充分结合，针对后期建设与周边工程之间的施工时序提出合理的工程措施。
3.3 勘察设计要求各阶段的勘察设计工作除遵照设计合同、项目建议书、可行性研究报告、业主需求书、现行法律法规和规范标准、政府有关部门的规定和审批意见、项目建设管理单位的有关规定等外，还需要做到下列设计要求。
