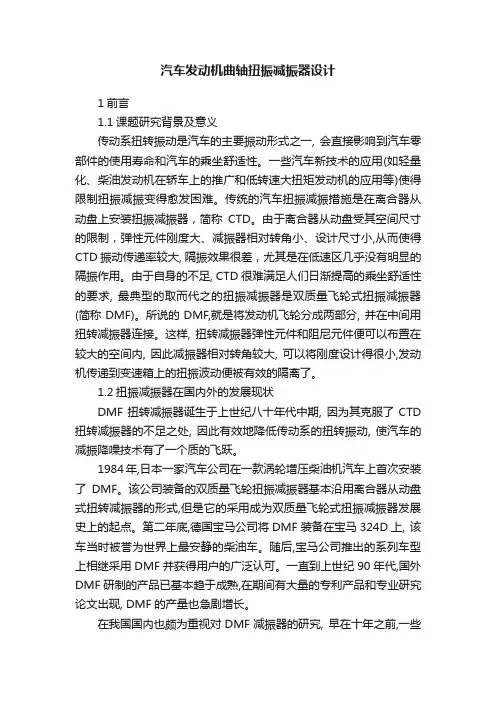

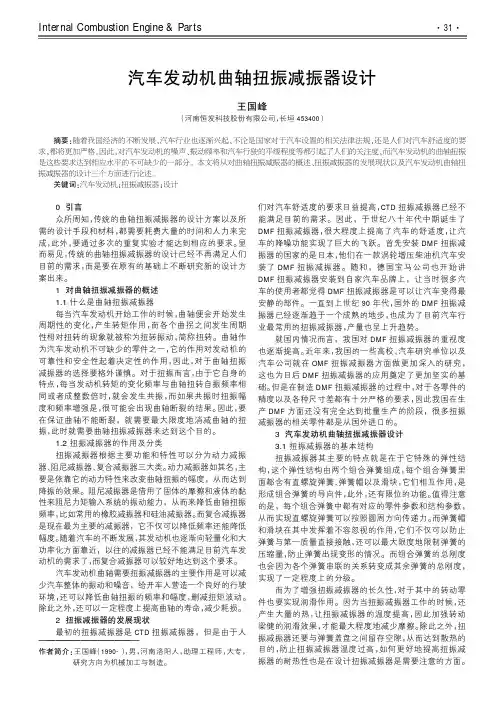

汽车发动机曲轴扭振减振器设计1前言1.1课题研究背景及意义传动系扭转振动是汽车的主要振动形式之一, 会直接影响到汽车零部件的使用寿命和汽车的乘坐舒适性。
一些汽车新技术的应用(如轻量化、柴油发动机在轿车上的推广和低转速大扭矩发动机的应用等)使得限制扭振减振变得愈发困难。
传统的汽车扭振减振措施是在离合器从动盘上安装扭振减振器，简称CTD。
由于离合器从动盘受其空间尺寸的限制，弹性元件刚度大、减振器相对转角小、设计尺寸小,从而使得CTD振动传递率较大, 隔振效果很差，尤其是在低速区几乎没有明显的隔振作用。
由于自身的不足, CTD很难满足人们日渐提高的乘坐舒适性的要求, 最典型的取而代之的扭振减振器是双质量飞轮式扭振减振器(简称DMF)。
所说的DMF,就是将发动机飞轮分成两部分, 并在中间用扭转减振器连接。
这样, 扭转减振器弹性元件和阻尼元件便可以布置在较大的空间内, 因此减振器相对转角较大, 可以将刚度设计得很小,发动机传递到变速箱上的扭振波动便被有效的隔离了。
1.2扭振减振器在国内外的发展现状DMF扭转减振器诞生于上世纪八十年代中期, 因为其克服了CTD 扭转减振器的不足之处, 因此有效地降低传动系的扭转振动, 使汽车的减振降噪技术有了一个质的飞跃。
1984年,日本一家汽车公司在一款涡轮增压柴油机汽车上首次安装了DMF。
该公司装备的双质量飞轮扭振减振器基本沿用离合器从动盘式扭转减振器的形式,但是它的采用成为双质量飞轮式扭振减振器发展史上的起点。
第二年底,德国宝马公司将DMF装备在宝马324D上, 该车当时被誉为世界上最安静的柴油车。
随后,宝马公司推出的系列车型上相继采用DMF并获得用户的广泛认可。
一直到上世纪90年代,国外DMF研制的产品已基本趋于成熟,在期间有大量的专利产品和专业研究论文出现, DMF的产量也急剧增长。
在我国国内也颇为重视对DMF减振器的研究, 早在十年之前,一些高校、汽车公司以及科研单位就开始在DMF领域进行探索和研究,这为DMF国产化奠定了理论基础。

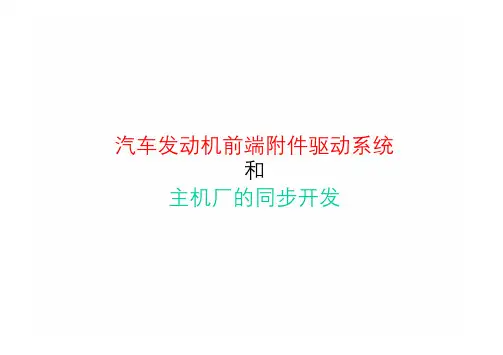

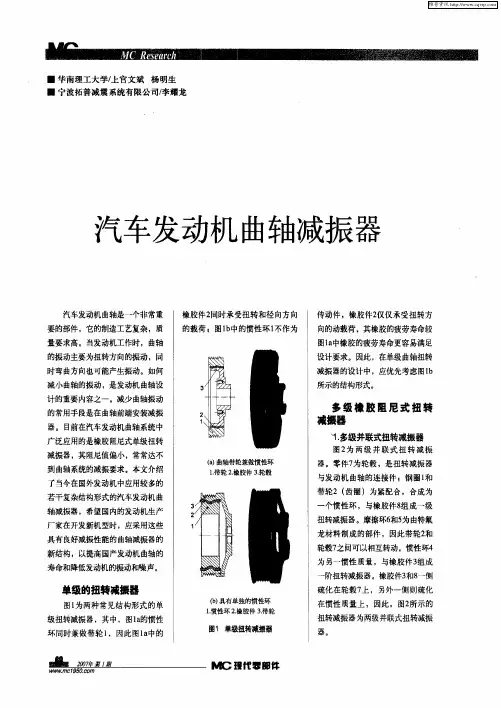

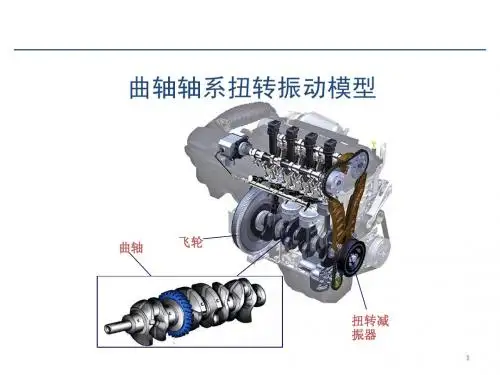

汽车发动机前端附件驱动系统和主机厂的同步开发1. 发动机前端附件驱动系统发动机前端附件驱动零部件1.1 附件驱动系统的零部件**1.1.1 曲轴系统扭转减振器、弯－扭复合减振器1.1.2 张紧轮1.1.3 发动机单向离合器(OAP)、单向离合器与去耦器(OAP1.1.4 惰轮1.2 发动机前端附件驱动系统•**单级的扭转减振器(1/2)•单级的扭转减振器(2/2)1.1.1 曲轴系统扭转减振器、弯－扭复合减振器•**多级的扭转减振器(1/3)两级并联型扭转减振器•多级的扭转减振器(2/3)三级并联型扭转减振器•多级的扭转减振器(3/3)两级串联式扭转减振器•**硅油－橡胶复合扭转减振器•弯曲－扭转复合减振器•(1) 确定物理模型及其参数• (2) 计算原系统的固有频率-------计算结果-------频率(Hz)0 427 1116.4 1664.8 1988.1振型向量2.4272 -6.8280 6.0791 4.2696 -2.05142.4272 -5.6851 -0.8878 -6.6110 5.40382.4272 -3.5907 -6.8373 -0.6442 -6.77932.4272 -0.8952 -4.9509 6.9643 5.67462.4272 1.1336 0.4399 -0.2653 -0.1499• (3) 按照第一阶固有频率等效的原则确定等效系统1 dof 系统的转动惯量和刚度• (4) 进行扭转减振器惯性环的转动惯量、刚度和阻尼的匹配设计⎧μ= (转动惯量比值) I/d ⎪⎪pξ== (频率定调比) d⎪⎪p Ikd//IdI==cd2IdkIddIk⎨⎪ς(减振器阻尼系数比) ⎪d⎪⎪λ=ω(激振频率比) / p ⎩kndp=p1.1.1 曲轴系统扭转减振器的设计计算• (4) 进行扭转减振器惯性环的转动惯量、刚度和阻尼的匹配设计1018236 45420.00 0.25 0.50 0.75 1.00 1.25 1.50 1.75 2.0λ实际=0.04~0.07 2. 单级具有最优频率比和阻尼系数比（0.27） 3. 单级具有最优频率比和实际阻尼系数比 4.两级具有优化设计参数 5. 三级具有优化设计参数605040302010-200-1000100200300400500600700(a) 在发动机不同的转速时候，曲轴转角和气缸内压力的关系(b) 往复惯性质量，曲柄连杆的几何尺寸等。
发动机曲轴溷联式扭转减振器摘要发动机的扭转振动严重影响了整车的舒适性。

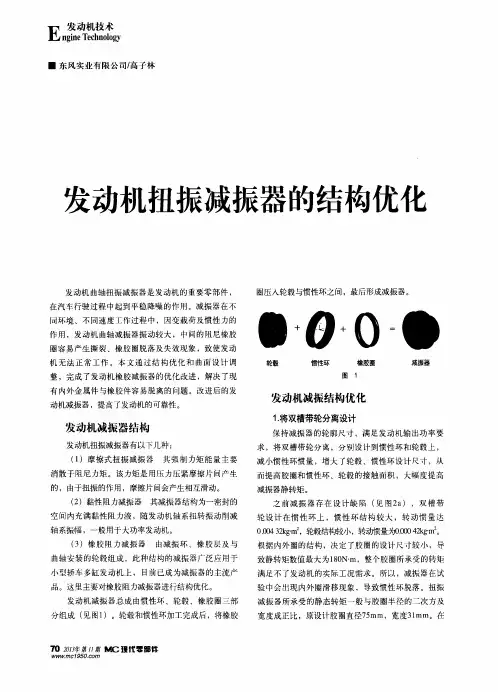

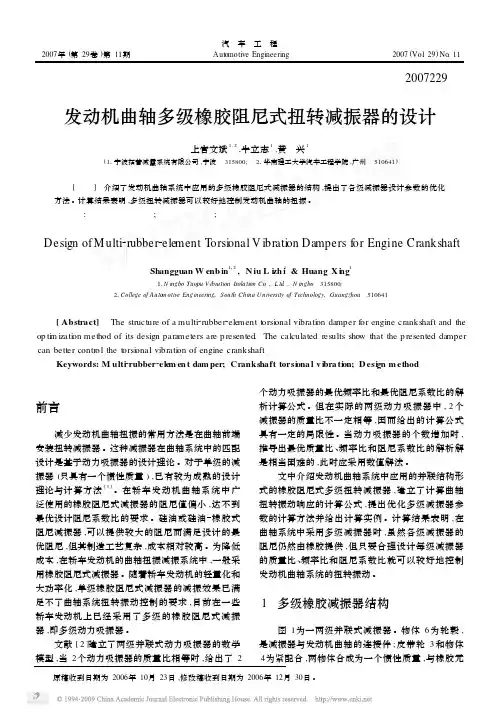

本文基于多级并联和串联扭转减振器的设计背景，提出混联式曲轴扭转减振器的设计，对扭转减振器的优化方案做了介绍，建立了两种三级混联减振器的简化模型，运用MATLAB软件对其参数进行优化分析，并运用CATIA软件对其进行实体建模。
分析完扭转减振器的优化参数，结果表明本研究成果对曲轴扭转减振器的设计有一定借鉴价值。
关键词：发动机振动；曲轴扭转减振器；混联；优化AbstractThe Torsional Vibration (TV) of engine seriously affects the comfort of vehicle. Based on the background of parallel and serial multi-stage torsion damper design, the hybrid design of crankshaft Torsional Vibration Absorber (TVA) is proposed. This paper describes the optimization program of the TVA and establishes two simplified models of hybrid tri-mode TVA. The paper analyzes the optimization parameters with MATLAB and modeling TVA with the CATIA. After analyzing optimization parameters of TVA, the result indicates that the conclusions of this paper have some reference value for the design of TVA.Keywords: engine vibration; torsional absorber; hybrid-mode; optimization.目录摘要 (I)ABSTRACT (II)1 概述 (1)1.1课题背景 (1)1.2国内外现状 (2)1.3课题主要内容 (4)2 扭转减振器介绍 (5)2.1扭转振动的控制方法 (5)2.2扭转减振器的种类 (6)2.3扭转减振器的结构 (8)2.3.1 单级扭转减振器 (9)2.3.2 多级并联式扭转减振器 (10)2.3.3 多级串联式扭转减振器 (11)2.3.4 硅油-橡胶复合式扭转减振器 (12)2.3.5 弯扭复合式减振器 (13)3 扭转减振器设计理论 (14)3.1动力吸振器设计原理 (15)3.2多级扭转减振器简化模型 (16)3.2.1 两级并联式扭转减振器的简化模型 (16)3.2.2 三级并联式扭转减振器的简化模型 (17)3.2.3 两级串联式扭转减振器的简化模型 (18)3.3三级混联式扭转减振器传递率的计算 (18)3.4多级扭转减振器参数的优化方法 (24)4 三级混联式扭转减振器计算及优化程序 (27)4.1参数计算及优化程序界面 (27)4.2三级混联式扭转减振器参数计算及优化 (29)4.3三级串并联扭转减振器的优化结果 (33)4.4三级扭转减振器优化结果对比分析 (33)5 三级混联扭转减振器的建模 (36)5.1三级混联扭转减振器的建模 (36)5.2三级混联减振器的结构说明 (38)6 全文总结 (41)6.1主要结论 (41)6.2不足与展望 (41)致谢 (43)参考文献 (44)1 概述1.1 课题背景由于汽车工业具有很强的产业关联度，因而被视为一个国家工业和经济发展水平的重要标志，因此汽车被称为“改变世界的机器”。

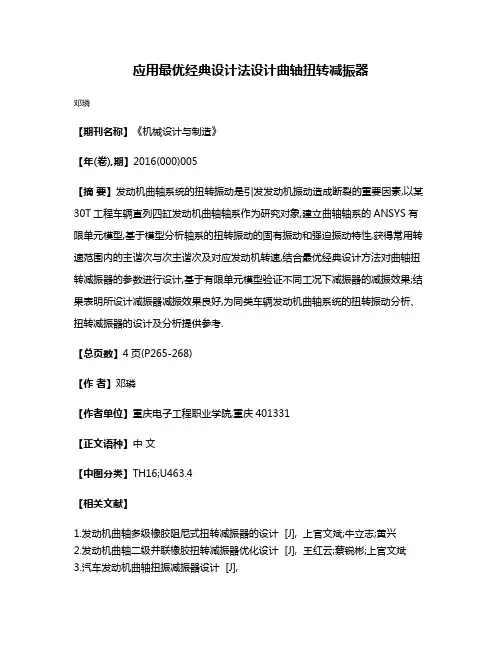

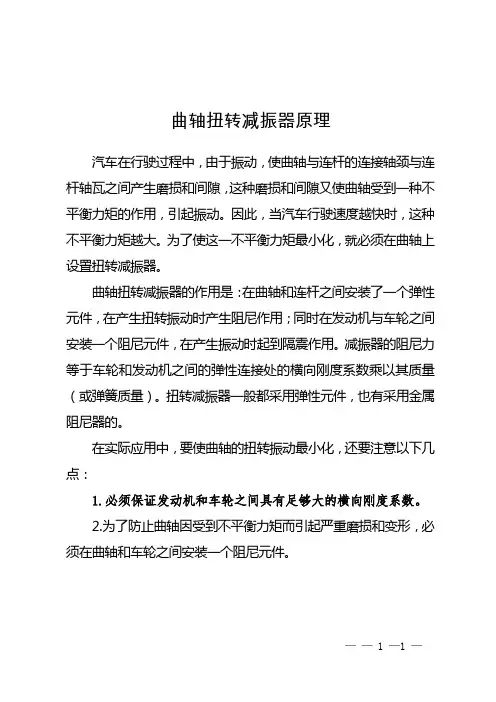

应用最优经典设计法设计曲轴扭转减振器
