电气二次图的识图方法

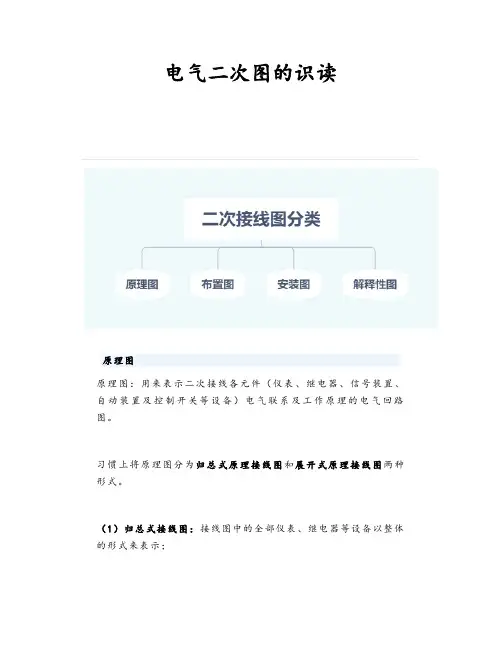

电气二次图的识读原理图原理图：用来表示二次接线各元件（仪表、继电器、信号装置、自动装置及控制开关等设备）电气联系及工作原理的电气回路图。

习惯上将原理图分为归总式原理接线图和展开式原理接线图两种形式。

（1）归总式接线图：接线图中的全部仪表、继电器等设备以整体的形式来表示；接线图将交流电压、电流回路和直流回路之间的联系综合地表达在一起；一次回路的有关部分也画在及接线图中，这样可清晰地表明二次回路对一次回路的辅助作用。

其缺点是：不能表明元件的内部接线、端子标号及导线连接方法等，不能作施工图纸。

（2）展开式接线图：它是将二次设备接线圈和触点的接线回路展开分别画出，组成多个独立回路。

其特点是：交流电流回路。

交流电压回路、直流回路分别画成几个彼此独立的部分；同一仪表的线圈。

同一元件的线圈和触点分开画在各自相应不同的回路中，但采用相同的文字符号；图形右边有对应的文字说明，表明回路名称、用途等；各导线端子有统一规定的回路编号。

如何看分开式原理接线图（1）“先一次，后二次”：图中有一次接线和二次接线同时存在时，应先看一次部分，弄清是什么设备和工作性质，再看对一次部分起监控作用的二次部分，具体起什么监控作用。

（2）“先交流，后直流”：图中有交流和直流两种回路同时存在时，应先看交流回路，再看直流回路。

交流回路一般由电流互感器和电压互感器的二次绕组引出，直接反映一次设备接线的运行状况，先把交流回路看懂后，根据交流回路电气量以及在系统发生故障时这些电气量的变化特点，对直流回路进行逻辑推断，直流回路就容易看。

（3）“先电源，后接线”：不论交流回路还是直流回路，二次设备动作都是由电源驱动的，所以看图时，应先找电源，再顺回路接线往后看，交流沿闭合回路，直流从正电源沿接线到负电源，并分析各设备的动作。

（4）“先线圈，后触点”（特别关注）要分析触点动作情况，必须先找到继电器或装置线圈，只有线圈通电，其相应触点才会动作，触点的接通引起回路的变化。

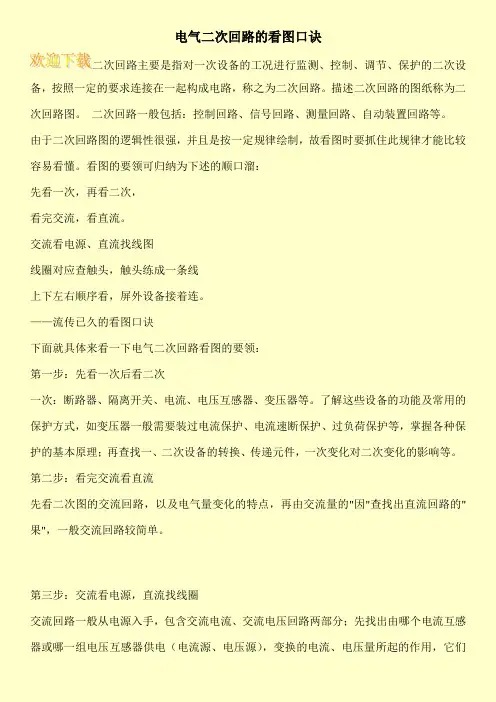

电气二次回路的看图口诀
二次回路主要是指对一次设备的工况进行监测、控制、调节、保护的二次设备，按照一定的要求连接在一起构成电路，称之为二次回路。

描述二次回路的图纸称为二次回路图。

二次回路一般包括：控制回路、信号回路、测量回路、自动装置回路等。

由于二次回路图的逻辑性很强，并且是按一定规律绘制，故看图时要抓住此规律才能比较容易看懂。

看图的要领可归纳为下述的顺口溜：
先看一次，再看二次，
看完交流，看直流。

交流看电源、直流找线图
线圈对应查触头，触头练成一条线
上下左右顺序看，屏外设备接着连。

——流传已久的看图口诀
下面就具体来看一下电气二次回路看图的要领：
第一步：先看一次后看二次
一次：断路器、隔离开关、电流、电压互感器、变压器等。

了解这些设备的功能及常用的保护方式，如变压器一般需要装过电流保护、电流速断保护、过负荷保护等，掌握各种保护的基本原理；再查找一、二次设备的转换、传递元件，一次变化对二次变化的影响等。

第二步：看完交流看直流
先看二次图的交流回路，以及电气量变化的特点，再由交流量的"因"查找出直流回路的"果"，一般交流回路较简单。

第三步：交流看电源，直流找线圈
交流回路一般从电源入手，包含交流电流、交流电压回路两部分；先找出由哪个电流互感器或哪一组电压互感器供电（电流源、电压源），变换的电流、电压量所起的作用，它们。

电气二次接线图识图要领一、看二次接线图的基本方法二次接线的最大特点是其设备、元件的动作严格按照设计先后顺序进行，其逻辑性很强，所以读图时只需按一定的规律进行，便会显得条理清楚，易读易记。

看图的基本方法可以归纳为如下六句话（六先六后）：“先一次，后二次；先交流，后直流；先电源，后接线；先线圈，后触点；先上后下，先左后右。

”看图的要领还可以归纳为下述顺口溜：“先交流，后直流；交流看电源，直流找线圈；抓住触点不放松，一个一个全查清。

”“先上后下，先左后右，屏外设备一个也不漏。

”所谓“先一次，后二次”，就是当图中有一次接线和二次接线同时存在时，应先看一次部分，弄清是什么设备和工作性质，再看对一次部分起监控作用的二次部分，具体起什么监控作用。

所谓“先交流，后直流”，就是当图总有交流和直流两种电路同时存在时，应先看交流回路，根据交流回路的电气量以及在系统中发生故障时这些电气量的变化特点，向在直流逻辑回路推断，再看相关的直流回路。

所谓“先电源，后接线”，就是看图时先找到电源，再由此顺回路往后看：交流沿闭合回路依次分析各设备的动作；支流从正电源沿接线找到负电源，并分析各设备的动作。

所谓“先线圈，后触点”，就是先找到继电器或装置的线圈，再找到其相应的触点。

由触点的通断引起回路的变化，再进一步分析，直至查清整个回路的动作过程。

所谓“先上后下”和“先左后右”，可理解为：母线在上，负荷在下；正极在左（或上），负极在右（或下）；驱动触点在上（或左），被启动的线圈在下（或右）；安装接线图中端子和设备编号顺序依次由上而下，从左至右。

二、展开接线图识图的几点提示读二次接线图之前，应先弄清楚图上各继电器或自动装置的工作原理，即继电器或装置如何启动、启动后触点如何动作（哪些触点会断开、哪些触点会闭合）、返回条件是什么等等。

读展开接线图时，应充分利用图上的文字说明和回路编号，使我们能正确、快速地分析出电路的动作过程。

二次图的名称和二次图左侧（或上方）的文字通常都表明了该二次接线图的逻辑功能。

（2）二次原理接线图的画法1. 整体式画法整体式画法将二次设备以较为形象的整体形式表示（线圈与触点画在一起），主要体现构成整套装置所需的二次设备及相互接线关系。

优点：能表明各二次设备的构成、数量及电气连接情况，图形直观形象，便于设计构思和记忆。

缺点：不便于阅读和理解其工作原理。

2. 展开式画法展开式画法是以电气回路为基础，将继电器整个元件的线圈、触点按保护动作的顺序，自左而右，自上而下绘制的接线展开图。

其特点是分别绘制电源回路、主电路、控制电路、信号电路等回路。

电气设计在线教学狄老师；各继电器的线圈和触点也分开，分别画在它们各自所属的回路中，并且属于同一个继电器或元件的所有部件都应注明同样的符号。

优点：接线清晰、易于阅读，便于了解整套装置的动作程序和工作原理，特别是在表现一些复杂装置时，其优点更为突出。

1）电源回路每台电动机应有各自的控制电源。

并宜接自本台电动机主回路隔离保护电器之后、控制电器之前。

这是因为如果多台电动机共用同一路控制电源。

则各台电动机的控制回路就不能分割，既不能独立安全检修，而且一旦故障还将同时停机，造成更大损失。

控制电源应装设隔离电器和短路保护电器。

隔离和短路保护电器可选用螺旋式熔断器或带隔离功能的微型断路器。

应装设控制电源指示灯。

2）控制回路控制回路一般是由开关、按钮、信号指示，以及接触器、继电器的线圈和各种辅助触点构成，无论简单或复杂的控制回路，一般均是由各种典型控制电路（如延时电路、联锁电路、顺控电路等）组成。

电动机的启动控制电路是其控制电路的主要组成部分。

电动机常用的启动方式有全压启动、降压启动和软启变频启动。

常用的降压启动方式有星―三角降压启动和自耦变压器降压启动。

3）信号回路信号回路设计是各种电气设备能否实现自动控制的关键。

信号回路可分为控制信号和反馈信号两类：控制信号回路就是接受各种外部控制指令，对电动机实现控制：反馈信号回路则是通过接通各种声光信号。

反映电动机的各种状态。

典型电气二次回路识图 The manuscript was revised on the evening of 2021断路器控制回路图控制回路是二次回路的重要组成部分，电气设备的种类和型号多种多样，控制回路的接线方式也很多，但其基本原理是相似的。

这里以某变电站控制回路图为例，简要说明看图的基本方法。

完整的二次回路原理图一般由四张图构成：原理图—端子图—端子图—原理图。

完整的控制回路图一般包括操作箱接点联系图—保护屏端子图—汇控柜端子图—断路器控制回路图。

按照上述顺序联接。

下面逐一进行说明：1、操作箱接点联系图我们以A相合闸回路为例来简要说明一下识图方法（图1）。

图1 A相合闸回路先来看图上的两种端子：是箱端子，位于保护装置后侧，是屏端子，一般位于保护屏后两侧，固定在保护屏上。

图的左边为装置的逻辑回路，右侧相对于逻辑回路标有继电装置的种类及回路名称。

如图中根据回路名称，我们可以快速找到A 相合闸回路，其中包括跳位监视回路、合闸回路、防跳回路。

跳位监视回路从正电源101通过4D62屏端子接至4n76箱端子，通过跳闸位置继电器TWJa接至4n44，并引至屏端子4D168，从屏端子通过电缆连接至断路器操作机构箱。

图中的7A为回路编号（功能相同的回路在不同型号的设备中都有统一编号，比如合闸回路的编号一般为7，跳闸回路编号一般为37）。

合闸回路的启动靠手动合闸继电器SHJ或重合闸继电器ZHJ，手合命令发出后启动SHJ，重合闸命令发出后启动ZHJ，然而合闸命令只是一个脉冲，保证合闸回路导通直至断路器合上的是合闸保持继电器HBJa。

SHJ或ZHJ发出合闸脉冲后，HBJa线圈励磁，启动合闸回路的HBJa长开接点，这时合闸回路靠HBJa接点继续导通，直至A相合闸成功，机构箱内的合闸回路断开，HBJa线圈失磁，HBJa长开触点才断开，切断合闸回路。

图中1TBJa为跳跃闭锁继电器，它有两个线圈，一个是电流启动线圈，串联在跳闸回路中，以便当继电保护装置动作于跳闸时，使1TBJa可靠的启动。

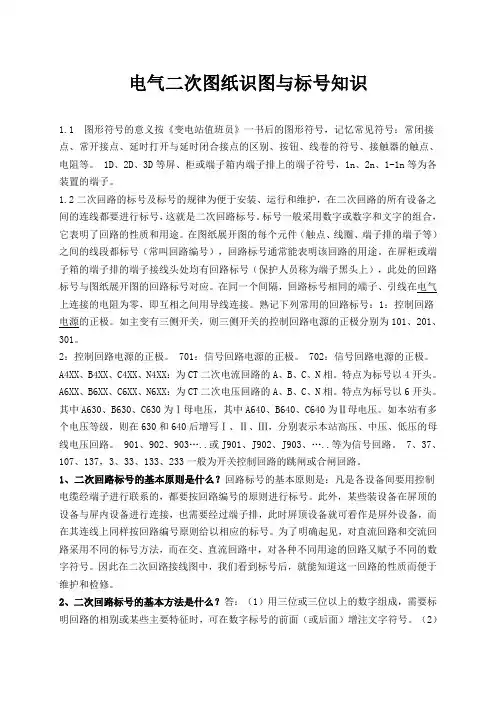

电气二次图纸识图与标号知识1.1 图形符号的意义按《变电站值班员》一书后的图形符号，记忆常见符号：常闭接点、常开接点、延时打开与延时闭合接点的区别、按钮、线卷的符号、接触器的触点、电阻等。

1D、2D、3D等屏、柜或端子箱内端子排上的端子符号，1n、2n、1-1n等为各装置的端子。

1.2二次回路的标号及标号的规律为便于安装、运行和维护，在二次回路的所有设备之间的连线都要进行标号，这就是二次回路标号。

标号一般采用数字或数字和文字的组合，它表明了回路的性质和用途。

在图纸展开图的每个元件（触点、线圈、端子排的端子等）之间的线段都标号（常叫回路编号），回路标号通常能表明该回路的用途。

在屏柜或端子箱的端子排的端子接线头处均有回路标号（保护人员称为端子黑头上），此处的回路标号与图纸展开图的回路标号对应。

在同一个间隔，回路标号相同的端子、引线在电气上连接的电阻为零，即互相之间用导线连接。

熟记下列常用的回路标号：1：控制回路电源的正极。

如主变有三侧开关，则三侧开关的控制回路电源的正极分别为101、201、301。

2：控制回路电源的正极。

701：信号回路电源的正极。

702：信号回路电源的正极。

A4XX、B4XX、C4XX、N4XX：为CT二次电流回路的A、B、C、N相。

特点为标号以4开头。

A6XX、B6XX、C6XX、N6XX：为CT二次电压回路的A、B、C、N相。

特点为标号以6开头。

其中A630、B630、C630为Ⅰ母电压，其中A640、B640、C640为Ⅱ母电压。

如本站有多个电压等级，则在630和640后增写Ⅰ、Ⅱ、Ⅲ，分别表示本站高压、中压、低压的母线电压回路。

901、902、903…..或J901、J902、J903、…..等为信号回路。

7、37、107、137，3、33、133、233一般为开关控制回路的跳闸或合闸回路。

1、二次回路标号的基本原则是什么？回路标号的基本原则是：凡是各设备间要用控制电缆经端子进行联系的，都要按回路编号的原则进行标号。

电气二次回路识图五要素（快速识图法）看图五要素（快速识图法）。

1、"二次相当于人的经脉"。

了解一次设备如断路器、隔离开关、电流、电压互感器、变压器等。

了解这些设备的功能及常用的掌握、爱护方式，各个电压等级不同，但是断路器的掌握回路基本一样例如220kV线路的单元，“经脉受大脑掌握”，有相同之处，隔离开关的掌握回路基本一样“经脉受大脑掌握”，GIS、HGIS组合电器二次回路除了电气闭锁及SF6气室报警多于一般放开式电气设备，其它基本全都。

同时对应一次设备的TA、TV分别用于检测和继电爱护回路，一次设备的不同，采纳的爱护方式也不同。

因此，从TA、TV的二次回路的图纸可以清楚看到爱护的方式。

2、"公共设备、直流系统要明白"。

查找二次回路的汇合点，集中在公共设备如综自系统的检测部分，断路器、隔离开关的掌握部分，各个单元的TA、YV除了继电爱护回路，一部分集中到监控屏上、电度表屏上。

变电站全部的直流电源来自I、II组蓄电池，直流网络的沟通浮充、向系统供电以及它们的检测设备。

3、"图纸看线圈，急躁找接点"。

图纸中的线圈是最少的，因此无论沟通、直流回路从今切入，查找它们的不止一个的接点，了解它的作用和其它线圈的联系，渐渐形成完整的回路。

4、"继电器线圈有规律"。

继电器的线圈的动作状况在图纸上的状况为原始状态，即断路器在分闸、隔离开关在分闸、沟通回路不带电、熔断器、开关在断开位置，然后依据它动作后的状况观看规律回路。

除了断路器、隔离开关的目的地在合闸、跳闸线圈外，其它的继电器的目的地在接点的动作状况。

5、"对号入座确保无错"。

主要针对绽开图、端子排图及屏后设备安装图。

原则上由上向下、由左向右看，同时结合屏外的设备一起看。

设备名称、回路编号应当对准。

轻松看懂电气二次接线图和原理图轻松看懂电气二次接线图和原理图一次电路图中元器件动作均是由二次控制图来控制动作，对于二次原理图看图步骤是从左至右、从上至下逐步熟悉了解掌握。

二次接线图的内容二次接线图是由二次设备所组成的低压回路。

它包括交流电流回路、交流电压回路、断路器控制和信号回路、继电保护回路以及自动装置回路等。

二次接线图是由二次设备的图形符号和文字符号，表明二次设备互相连接的电气接线图。

在实际工作中，二次接线图不但常常遇到，而且数量较多，对它必须充分了解。

二次接线图的分类二次接线图可分为原理图和安装图两大类，其中原理图分为归总式原理图、展开式原理图，安装图分为屏面布置图、屏后接线图。

（1）原理图凡表示动作原理的二次接线图统称为原理图。

由于元件的表示方法不同，原理图包括：a、归总式原理图，即各元件在图中是用整体形式来表示，如电流继电器的表示图形中，下面是线圈，上面是闭合或断开有关直流回路用的触点。

总体形式，看起来比较直观，并且与一次设备画在一起，容易了解它们之间的相互关系和作用，便于形成清晰的概念，这种接线图对于叙述动作原理是有利的。

它的缺点是，如果元件甚多时，接线互相交叉显得凌乱，元件端子及连线均无标号，使用常感不便。

展开式原理图展开式原理图又简称展开图，它完全由另一种形式绘制而成。

交流回路与直流回路是互相分开的。

在交流回路中，又分为交流电流回路和交流电压回路。

在展开图中，继电器的线圈和触点是分开的，分别用规定的图形和文字符号加以注明，容易显示它们的功能。

任何一条回路是由按钮、触点、线圈等依电流通过的方向，由左至右，由上而下排列起来，就构成完整的展开图。

在图的右侧，尚有文字说明回路的作用，可进一步帮助了解回路的动作过程。

由于展开图条理清晰，能一条一条分析和检查，因此，在实际工作中用的最多。

屏面布置图屏面布置图应满足下列一些要求：1、凡需经常监视的仪表和继电器，都不要布置得太高；2、操作元件，如控制元件、调节开关、按钮等的高度要适中，使得操作调节方便，它们之间应留有一定的距离，操作时，不致影响相邻的设备；3、对于检查和试验较多的设备，应位于屏的中部，而且，同一类型的设备应布置在一起，这样检查和试验都比较方便。
