韶山改进型电力机车主辅电路分析韶山改进型电力机车主辅电路分析电力机车是拥有较高运输能力并且具有环保和节能特点的先进铁路机车，在中国铁路运输中具有重要地位。

随着铁路运输的发展，电力机车的使用也越来越广泛。

电力机车的主要功用是通过各种电气设备产生的动力来驱动机车运动，并通过辅助设备实现机车的辅助功能，比如空调、照明、通讯等。

因此，电力机车在运行过程中电路系统的稳定性和可靠性显得十分重要。

下面本文将对韶山改进型电力机车主辅电路进行深度分析，探究其运行原理和关键部件。

一、电力机车主要电路1. 直流电机控制电路韶山改进型电力机车运用V36电机及关联装置，实现动力系统与列车本身之间的协调配合，使列车行驶更加平稳，减少能源消耗。

在行车过程中，直流电机的控制是通过控制器实现的。

控制器是由电路切换器和转向器组成的。

控制器的主要功能是根据列车需要进行动力调节和刹车操作。

在V36电机控制电路中，电机是由G-侧逆变器及TFI抑制线圈组成。

其中，G-侧逆变器用于控制电机同步转速，TFI抑制线圈则用于实现电机转速范围的控制。

2. 交流传动控制系统交流传动是目前电力机车中使用最广泛的传动方式。

在韶山改进型电力机车中，当交流传动系统工作时，必须确保交流传动系统正常工作。

交流传动控制系统由两个主要部分组成：控制器和交流电机。

控制器是交流传动系统的核心部件。

控制器的主要功能是通过交流电机同步转速及控制电机转速来实现电机的动力调节和刹车操作。

在韶山改进型电力机车中，交流电机是由电动车上的轴箱驱动单元提供动力的。

此类驱动单元由电磁骨架、电控单元及整流器组成。

二、电力机车辅助电路电力机车辅助电路主要包括电源系统、控制系统、通讯系统、空调系统和照明系统等，以下是各系统的功能说明：1. 电源系统电源系统是整个电力机车电路系统中最重要的部件之一。

电源系统的主要功能是为整个机车提供电源。

在电铁机车中，电源系统主要由机车主电池、电源变压器、稳压器等部件组成。

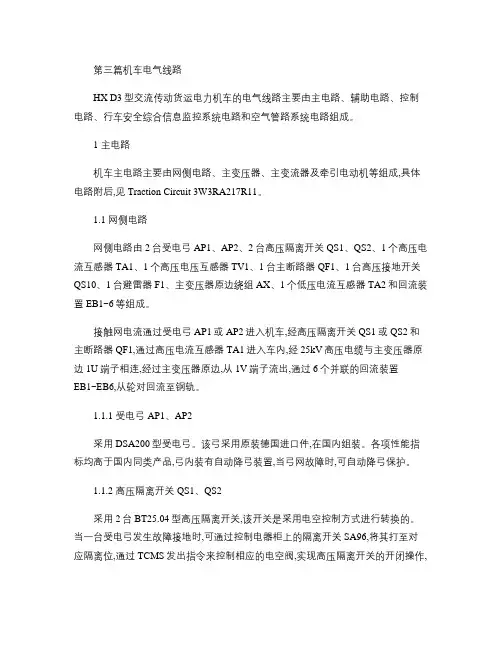

第三篇机车电气线路HX D3型交流传动货运电力机车的电气线路主要由主电路、辅助电路、控制电路、行车安全综合信息监控系统电路和空气管路系统电路组成。

1 主电路机车主电路主要由网侧电路、主变压器、主变流器及牵引电动机等组成,具体电路附后,见Traction Circuit 3W3RA217R11。

1.1 网侧电路网侧电路由2台受电弓AP1、AP2、2台高压隔离开关QS1、QS2、1个高压电流互感器TA1、1个高压电压互感器TV1、1台主断路器QF1、1台高压接地开关QS10、1台避雷器F1、主变压器原边绕组AX、1个低压电流互感器TA2和回流装置EB1~6等组成。

接触网电流通过受电弓AP1或AP2进入机车,经高压隔离开关QS1或QS2和主断路器QF1,通过高压电流互感器TA1进入车内,经25kV高压电缆与主变压器原边1U端子相连,经过主变压器原边,从1V端子流出,通过6个并联的回流装置EB1~EB6,从轮对回流至钢轨。

1.1.1 受电弓AP1、AP2采用DSA200型受电弓。

该弓采用原装德国进口件,在国内组装。

各项性能指标均高于国内同类产品,弓内装有自动降弓装置,当弓网故障时,可自动降弓保护。

1.1.2 高压隔离开关QS1、QS2采用2台BT25.04型高压隔离开关,该开关是采用电空控制方式进行转换的。

当一台受电弓发生故障接地时,可通过控制电器柜上的隔离开关SA96,将其打至对应隔离位,通过TCMS发出指令来控制相应的电空阀,实现高压隔离开关的开闭操作,以切除故障的受电弓,同时使用另一台受电弓维持机车正常运行,减少机破,提高机车运用可靠性。

1.1.3 高压电压互感器TV1采用干式高压电压互感器,其次边输出通过保护用的自动开关QA1,分别送到主变流器UM1和主变流器UM2的控制单元,作为主变流器控制的同步信号使用,还可为原边电压的检测和电度表的计量提供电压输入,其变比为25000V/100V。

1.1.4 主断路器QF1采用1台BV AC N99.205型真空断路器。
