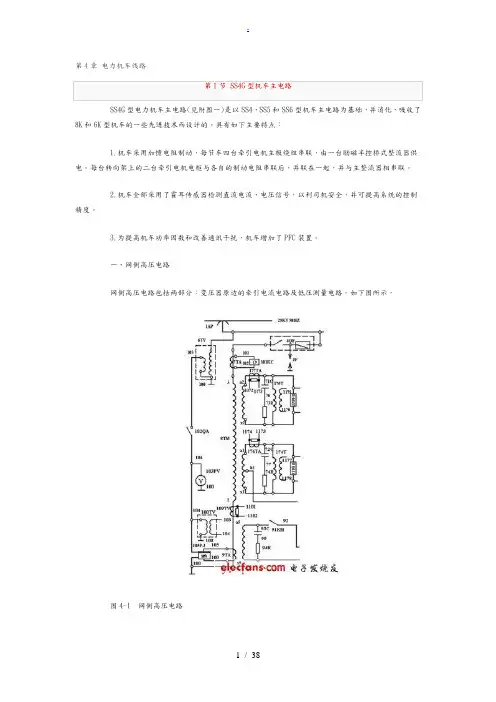

第4章电力机车线路第1节 SS4G型机车主电路SS4G型电力机车主电路(见附图一)是以SS4、SS5和SS6型机车主电路为基础，并消化、吸收了8K和6K型机车的一些先进技术而设计的。

具有如下主要特点：1.机车采用加馈电阻制动，每节车四台牵引电机主极绕组串联，由一台励磁半控桥式整流器供电。

每台转向架上的二台牵引电机电枢与各自的制动电阻串联后，并联在一起，并与主整流器相串联。

2.机车全部采用了霍耳传感器检测直流电流、电压信号，以利司机安全，并可提高系统的控制精度。

3.为提高机车功率因数和改善通讯干扰，机车增加了PFC装置。

一、网侧高压电路网侧高压电路包括两部分：变压器原边的牵引电流电路及低压测量电路。

如下图所示。

图4-1 网侧高压电路由受电弓1AP引入接触网高压电，经主断路器4QF、高压电压互感器6TV、高压电流互感器7TA 引入机车部，原边电流经主变压器8TM的高压(原边)绕组AX，由机车接地装置向牵引变电所回流。

二节车之间的25kV母线用高压联接器2AP进行连接。

低压部分有自动开关102QA、网压表103PV、电度表105PJ、PFC用电压互感器100TV，以及接地电刷110E、120E、130E和140E。

这些电器设备所组成的电路主要用于检测机车网压和提供电度表用的电压信号。

二、整流调压电路采用转向架独立供电方式，由二套独立的整流调压电路，分别向相应的转向架供电。

牵引绕组a1-b1-x1和a2-x2供电给主整流器70V，组成前转向架供电单元;牵引绕组a3-b3-x3和a4-x4供电给主整流器80V组成后转向架供电单元。

下图所示为前转向架单元的三段不等分半控桥式整流调压电路。

其中各段绕组的电压为Ua2x2=Ua1x1=2Ua1b1=2Ub1x1=699.5V图4-2 前转向架单元整流调压电路三段不等分整流桥的工作顺序简述如下：首先投入四臂桥。

即触发四臂桥的晶闸管，投入a2-x2绕组。

整流电压由零逐渐升至1/2Ud(Ud 为总整流电压)，六臂桥的整流元件续流。

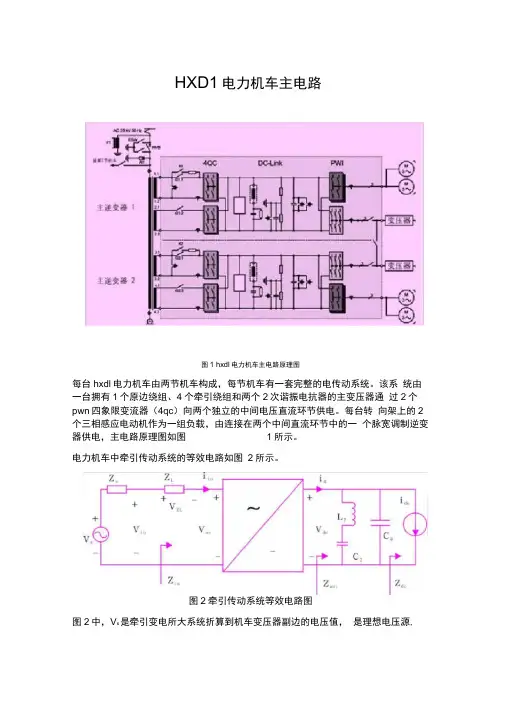

HXD1电力机车主电路图1 hxdl电力机车主电路原理图每台hxdl电力机车由两节机车构成，每节机车有一套完整的电传动系统。

该系统由一台拥有1个原边绕组、4个牵引绕组和两个2次谐振电抗器的主变压器通过2个pwn四象限变流器（4qc）向两个独立的中间电压直流环节供电。

每台转向架上的2个三相感应电动机作为一组负载，由连接在两个中间直流环节中的一个脉宽调制逆变器供电，主电路原理图如图1所示。

电力机车中牵引传动系统的等效电路如图2所示。

图2牵引传动系统等效电路图图2中，V s是牵引变电所大系统折算到机车变压器副边的电压值，是理想电压源,Z s是牵引变电所大系统到机车接入端口折算到变压器副边的阻抗，与系统短路容量等有关；V in是变压器原边折算到副边的电压值，Z in是变压器(含pwn交流电抗器)折算到变压副边的阻抗；V ac是pwm四象限变流器输入端的电压，i de是牵引电机逆变器直流侧的等效电流值2网侧电路网侧电路原理如图2所示，其主要功能是由网侧获取电能，属于25 kV电路。

每节机车网侧电路由一台受电弓、一台带高压接地装置的主断路器、一台避雷器、一台高压电压传感器、一台高压电流传感器、一台高压隔离开关、主变压器原边、回流侧互感器和接地碳刷等组成。

两节机车间网侧电路通过高压连接器相连。

髙伽吵f吐辭砸隔离开关贞空主变床器主变斥器2.1原边接地保护检测原边电流和回流电流的差值，当大于整定值时，判定为原边接地，主断路器进行分断保护。

2.2主变压器次边和主变流器短路保护如果变压器二次线圈或主变流器发生短路，则在检测到短路的瞬间断开主断。

由于变压器的高短路阻抗，从而限制了短路电流。

2.3硬短路保护电路中间直流电路中装有短路保护装置。

在出现贯穿短路时，主断路器将分断网侧电流;TCU将封锁四象限和PW逆变器的触发脉冲,并触发硬短路保护装置,用来吸收短路回路释放的能量。

2.31接地保护电路接地保护电路由跨接在中间电路的两个串联电阻和一个接地信号检测器组成。

SS4改型电力机车主辅电路分析学生姓名：学号：专业班级：指导教师：摘要电力机车电路通常由3部分组成，既主电路、辅助电路和控制电路。

主电路是指将牵引电动机及其相关的电气设备连接而成的线路，该线路具有电压高、电流大的特点，因此亦称高压电路或牵引动力电路，根据机车的运行情况，对机车提出了各种要求，以满足机车安全运行需要。

主电路的结构将直接影响机车运行性能的好坏、投资的多少、维修费用的高低等重要经济指标，要对各型机车住电路单元电路的结构方式，如整流调压方式、供电方式、磁场削弱方式、电气制动方式的讨论过渡到具体机车的主电路。

机车的主电路要进行功率传递，其结构决定了机车的类型，同时在很大的程度上决定了机车的基本性能，直接影响机车性能的游劣、投资的多少、维修费用的高低等技术经济指标。

电力机车的辅助设备是为了保证主电路中各电气设备的正常工作而设置的。

辅助电路是指将辅助设备及其相关的电气设备连接而成的电路。

辅助电路能否正常工作，直接影响主电路能否正常工作，亦既影响机车的正常工作。

辅助电路中的辅助设备是为保护主电路的正常工作和各项辅助功能而设置的。

SS4改型及车上的辅助设备主要有分相设备，为机车上的所有三相负载提供三相交流电源；通风机组，用来冷却牵引电动机、硅整流柜、制动电阻柜、主变压器油散热器等设备；空气压缩机组，生产机车上所需要的压缩空气，给机车上的所有电动器件和空气制动系统提供动力源。

辅助电路时有电源电路、伏在电路和保护电路组成。

关键词：主电路；辅助电路；SS4改型电力机车目录摘要 (I)引言 (4)1 SS4改型电力机车主电路分析 (5)1.1 概述 (5)1.1.1 机车电路的分类、及电力机车主电路的组成 (5)1.1.2 对电力机车主电路的基本要求 (6)1.2 电力机车主电路结构分析 (6)1.2.1 变流调压方式 (6)1.2.2 供电方式 (6)1.2.3 磁场削弱方式 (7)1.2.4 电气制动方式 (8)1.2.5 牵引电动机型式及联结方式 (8)1.2.6检测及保护方式 (8)1.3 SS4改电力机车主电路分析 (12)1.3.1 SS4改型电力机车主电路分析 (12)1.3.2 SS4改机车的一些参数与特点： (16)2 SS4改型电力机车辅助电路分析 (17)2.1 电力机车的辅助设备 (17)2.1.1 辅助线路组成 (17)2.1.2 分相设备 (17)2.1.3 旋转式异步劈相机 (18)2.1.4 辅助变流器 (18)2.1.5 辅助设备的设置和启动 (19)2.2 SS4改型电力机车辅助电路分析 (20)2.2.1 单－三相供电系统 (21)2.2.2 三相负载电路 (21)2.2.3 单相负载电路 (22)2.2.4 保护电路 (23)2.2.5 列车供电系统 (24)3 SS4改电力机车常见故障及处理 .......................................................... 错误!未定义书签。

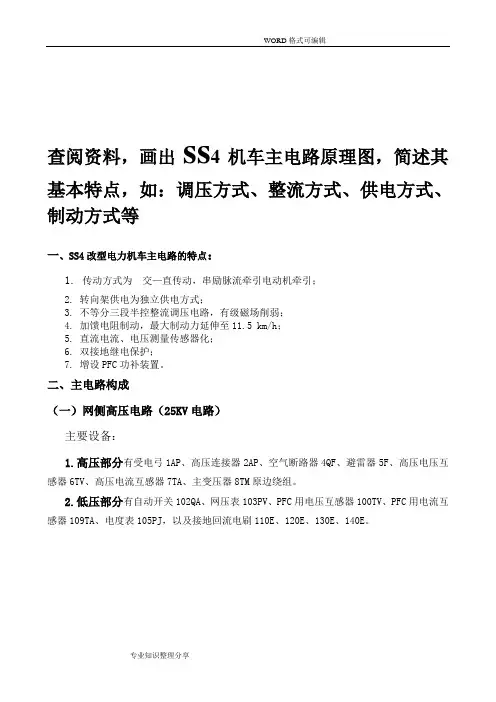

查阅资料，画出ss4机车主电路原理图，简述其基本特点，如：调压方式、整流方式、供电方式、制动方式等一、SS4改型电力机车主电路的特点：1. 传动方式为交—直传动，串励脉流牵引电动机牵引；2. 转向架供电为独立供电方式；3. 不等分三段半控整流调压电路，有级磁场削弱；4. 加馈电阻制动，最大制动力延伸至11.5 km/h；5. 直流电流、电压测量传感器化；6. 双接地继电保护；7. 增设PFC功补装置。

二、主电路构成（一）网侧高压电路（25KV电路）主要设备：1.高压部分有受电弓1AP、高压连接器2AP、空气断路器4QF、避雷器5F、高压电压互感器6TV、高压电流互感器7TA、主变压器8TM原边绕组。

2.低压部分有自动开关102QA、网压表103PV、PFC用电压互感器100TV、PFC用电流互感器109TA、电度表105PJ，以及接地回流电刷110E、120E、130E、140E。

：3.电流回路：高压连接器2AP→另一节车的车顶母线主断路器4QF→高压电流互感器7TA→主变压器原边绕组A—X →PFC用电流互感器109TA→低压电流互感器9TA→车体→转向架构架→接地回流电刷（二）整流调压电路（Ⅰ架）采用转向架独立供电：a1-b1-x1，a2-x2供电给整流器70V ，70V 给并联的第1、2位牵引电机供电；a3-b3-x3，a4-x4供电给整流器80V ，80V 给并联的第3、4位牵引电机供电。

额定网压时：2211111133332222695.4a x a x a b b x a b b x U U U U U U V ======不等分三段半控桥式整流电路工作顺序（Ⅰ架为例）：首先投入4臂桥，触发T5和T6，投入a2-x2段绕组,T5和T6顺序移相。

整流输出电压0～12d U 变化，D1和D2续流。

正半周：a2（正）→D3→71号母线→平波电抗器→牵引电机线路接触器→牵引电机→牵引电机故障隔离开关→72号母线→D2→D1→73号母线→T6→x2（负）。

韶山改进型电力机车主辅电路分析韶山改进型电力机车主辅电路分析电力机车是拥有较高运输能力并且具有环保和节能特点的先进铁路机车，在中国铁路运输中具有重要地位。

随着铁路运输的发展，电力机车的使用也越来越广泛。

电力机车的主要功用是通过各种电气设备产生的动力来驱动机车运动，并通过辅助设备实现机车的辅助功能，比如空调、照明、通讯等。

因此，电力机车在运行过程中电路系统的稳定性和可靠性显得十分重要。

下面本文将对韶山改进型电力机车主辅电路进行深度分析，探究其运行原理和关键部件。

一、电力机车主要电路1. 直流电机控制电路韶山改进型电力机车运用V36电机及关联装置，实现动力系统与列车本身之间的协调配合，使列车行驶更加平稳，减少能源消耗。

在行车过程中，直流电机的控制是通过控制器实现的。

控制器是由电路切换器和转向器组成的。

控制器的主要功能是根据列车需要进行动力调节和刹车操作。

在V36电机控制电路中，电机是由G-侧逆变器及TFI抑制线圈组成。

其中，G-侧逆变器用于控制电机同步转速，TFI抑制线圈则用于实现电机转速范围的控制。

2. 交流传动控制系统交流传动是目前电力机车中使用最广泛的传动方式。

在韶山改进型电力机车中，当交流传动系统工作时，必须确保交流传动系统正常工作。

交流传动控制系统由两个主要部分组成：控制器和交流电机。

控制器是交流传动系统的核心部件。

控制器的主要功能是通过交流电机同步转速及控制电机转速来实现电机的动力调节和刹车操作。

在韶山改进型电力机车中，交流电机是由电动车上的轴箱驱动单元提供动力的。

此类驱动单元由电磁骨架、电控单元及整流器组成。

二、电力机车辅助电路电力机车辅助电路主要包括电源系统、控制系统、通讯系统、空调系统和照明系统等，以下是各系统的功能说明：1. 电源系统电源系统是整个电力机车电路系统中最重要的部件之一。

电源系统的主要功能是为整个机车提供电源。

在电铁机车中，电源系统主要由机车主电池、电源变压器、稳压器等部件组成。
