消弧消谐装置原理及选型要求

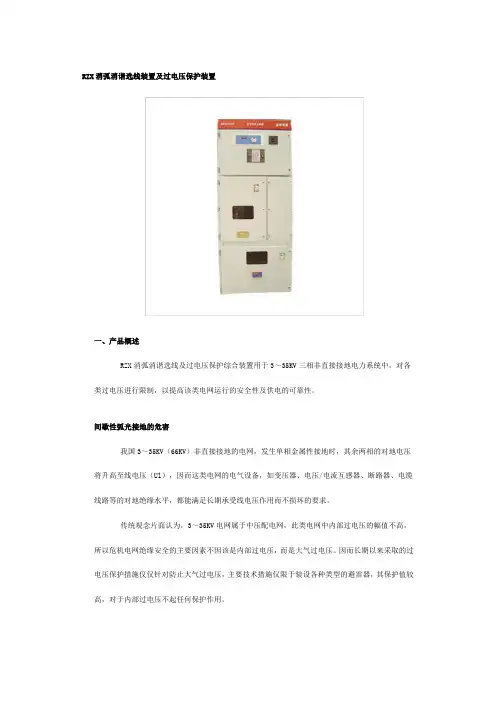

RZX消弧消谐选线装置及过电压保护装置一、产品概述RZX消弧消谐选线及过电压保护综合装置用于3～35KV三相非直接接地电力系统中，对各类过电压进行限制，以提高该类电网运行的安全性及供电的可靠性。

间歇性弧光接地的危害我国3～35KV（66KV）非直接接地的电网，发生单相金属性接地时，其余两相的对地电压将升高至线电压（Ul），因而这类电网的电气设备，如变压器、电压/电流互感器、断路器、电缆线路等的对地绝缘水平，都能满足长期承受线电压作用而不损坏的要求。

传统观念片面认为，3～35KV电网属于中压配电网，此类电网中内部过电压的幅值不高，所以危机电网绝缘安全的主要因素不因该是内部过电压，而是大气过电压。

因而长期以来采取的过电压保护措施仅仅针对防止大气过电压，主要技术措施仅限于装设各种类型的避雷器，其保护值较高，对于内部过电压不起任何保护作用。

然而，随着电网的发展，架空线路逐渐被固体绝缘的电缆线路所取代。

由于固体绝缘击穿的积累效应，其内部过电压，特别是电网发生单相间歇型弧光接地时产生的弧光接地过电压及由此而激发的铁磁谐振过电压，已成为这类电网安全运行的一大威胁。

其中以单相弧光接地过电压最为严重。

现有运行规程规定，当非直接接地系统发生单相接地故障时，允许继续运行两小时，如经上级部门批准，还可以延长。

但规程对于“单相接地故障”的概念未作明确界定。

如果单相接地故障为金属性直接接地，则故障相对地电压降为零，其余两健全相的对地电压升高至线电压Ul，前面已指出，这类电网中的电气设备在正常情况下都能承受这种过压而不损坏。

但是，如果单相接地故障为弧光接地，则其过电压持续作用下，势必造成电气设备绝缘的积累性损伤，在健全相的绝缘薄弱环节造成对地击穿进而进发相同间短路事故。

目前国内为限制弧光接地过电压所采取的措施随着我国对城市及农村电网大规模的技术改造，城市10KV配电网已经向电缆化发展，城郊结合部及农村35KV（电容电流小于10A）、10KV（电容电流小于30A）电网也将进一步扩大。

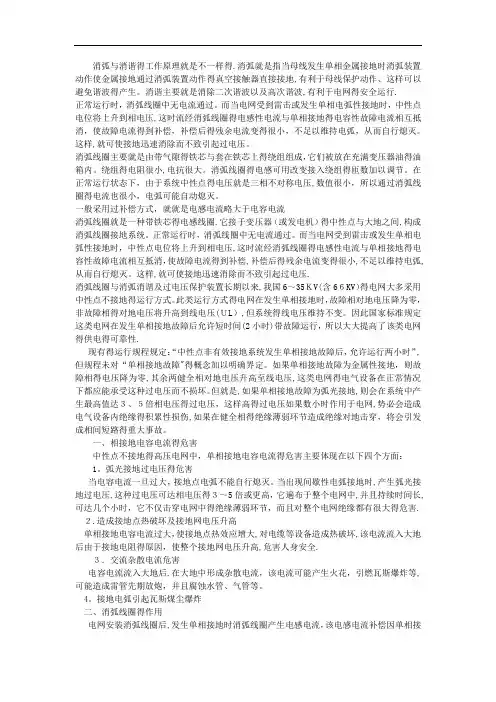

消弧与消谐得工作原理就是不一样得.消弧就是指当母线发生单相金属接地时消弧装置动作使金属接地通过消弧装置动作得真空接触器直接接地,有利于母线保护动作、这样可以避免谐波得产生。

消谐主要就是消除二次谐波以及高次谐波,有利于电网得安全运行.正常运行时，消弧线圈中无电流通过。

而当电网受到雷击或发生单相电弧性接地时，中性点电位将上升到相电压,这时流经消弧线圈得电感性电流与单相接地得电容性故障电流相互抵消，使故障电流得到补偿，补偿后得残余电流变得很小，不足以维持电弧，从而自行熄灭。

这样,就可使接地迅速消除而不致引起过电压。

消弧线圈主要就是由带气隙得铁芯与套在铁芯上得绕组组成，它们被放在充满变压器油得油箱内。

绕组得电阻很小,电抗很大。

消弧线圈得电感可用改变接入绕组得匝数加以调节。

在正常运行状态下，由于系统中性点得电压就是三相不对称电压,数值很小，所以通过消弧线圈得电流也很小，电弧可能自动熄灭。

一般采用过补偿方式，就就是电感电流略大于电容电流消弧线圈就是一种带铁芯得电感线圈.它接于变压器（或发电机）得中性点与大地之间,构成消弧线圈接地系统。

正常运行时，消弧线圈中无电流通过。

而当电网受到雷击或发生单相电弧性接地时，中性点电位将上升到相电压,这时流经消弧线圈得电感性电流与单相接地得电容性故障电流相互抵消，使故障电流得到补偿,补偿后得残余电流变得很小,不足以维持电弧,从而自行熄灭。

这样,就可使接地迅速消除而不致引起过电压.消弧线圈与消弧消谐及过电压保护装置长期以来,我国6～35ＫV(含6６KV）得电网大多采用中性点不接地得运行方式。

此类运行方式得电网在发生单相接地时，故障相对地电压降为零，非故障相得对地电压将升高到线电压(ＵL）,但系统得线电压维持不变。

因此国家标准规定这类电网在发生单相接地故障后允许短时间(2小时)带故障运行，所以大大提高了该类电网得供电得可靠性.现有得运行规程规定：“中性点非有效接地系统发生单相接地故障后，允许运行两小时”,但规程未对“单相接地故障"得概念加以明确界定。

消弧消谐装置原理及选型要求消弧消谐选线及过电压保护综合装置YHXG消弧消谐选线及过电压保护综合装置适用于3~35中压电力系统，该产品广泛适用于3~35KV中性点不接地、中性点经消弧线圈接地或中性点经高阻接地的电力系统，能对上述系统中的各类过电压加以限制，有效地提高了上述系统的运行安全性及供电可靠性。

一、现行消弧技术概述长期以来，我国3~35KV(含66KV)的电网大多采用中性点不接地的运行方式。

此类电网在发生单相接地时，非故障相的对地电压将升高到线电压(UL)，但系统的线电压保持不变，所以我国国家标准规定，3~35KV(66KV)的电网在发生单相接地故障后允许短时间带故障运行，因而这类电网的各类电气设备，如变压器、电压/电流互感器、断路器、线路等一次设备的对地绝缘水平，都应满足长期承受线电压而不损坏的要求。

传统观念认为，3~35KV(含66KV)电网属于中低压的变压配电网，此类电网中的内部过电压的绝对值不高，所以危及电网绝缘安全水平的主要因素不是内部过电压，而是大气过电压(即雷电过电压)，因而长期以来采取的过电压保护措施仅是以防止大气过电压对设备的侵害。

主要技术措施仅限于装设各类避雷器，避雷器的放电电压为相电压的4倍以上，按躲过内部过电压设计，因而仅对保护雷电侵害有效，对于内部过电压不起任何保护作用。

然而，运行经验证明，当这类电网发展到一定规模时，内部过电压，特别是电网发生单相间歇性弧光接地时产生的弧光接地过电压及特殊条件下产生的铁磁谐振过电压已成为这类电网设备安全运行的一大威胁，其中以单相弧光接地过电压最为严重。

随着我国对城市及农村电网的大规模技术改造，城市、农村的配电网必定向电缆化发展，系统对地电容电流在逐渐增大，弧光接地过电压问题也日夜严重起来。

为了解决上述问题，不少电网采用了谐振接地方式，即在电网中性点装设消弧线圈，当系统发生单相弧光接地时，利用消弧线圈产生的感性电流对故障点电容电流进行补偿，使流经故障点残流减小，从而达到自然熄弧。

YHXHG消弧消谐装置用户手册上海益护电气科技有限公司前言在中性点非有效接地的3～35kV电网中，除雷电过电压外，由单相间歇电弧接地及谐振引起的过电压最为频繁，且有较高的幅值和较长的持续时间，对电气设备的内绝缘造成积累性损伤，在外绝缘薄弱点造成对地击穿或相间闪络,引发短路事故、造成无间隙氧化锌避雷器爆炸等。

目前，限制弧光接地过电压的主要措施仍是将电网中性点经消弧线圈接地。

但消弧线圈并不能限制间歇性电弧接地过电压，甚至因消弧线圈的存在，电弧重燃可能在恢复电压最大时刻才发生，使弧光接地过电压更高。

消弧线圈不能补偿接地电流中的高频分量和有功分量，高频性的间歇电弧接地故障不能消除，在有功分量大于一定值时，故障点接地电弧同样不能自熄。

实际运行经验也证明，在中性点经消弧线圈接地的3～35KV电网中，由弧光接地和谐振引发的事故时有发生。

目录一产品型号说明 (3)二用途及特点 (3)三使用条件 (3)四装置额定参数 (4)五工作原理简介 (4)六 ZK微机主控使用说明 (5)七试验方法、项目及技术要求 (7)八投运 . (7)九使用须知 (8)十简易故障排除 (8)十一储存、安装 (8)十二售后服务 (8)一、产品型号说明二、用途及特点1）装置的用途：XHG消弧消谐柜，是我公司为解决谐振过电压和弧光接地过电压对中性点非有效接地电网的侵害而研制、生产的最新产品。

广泛应用于我国电力、冶金、化工、煤炭、石油等3～35KV电网中。

2）装置的特点：a)能将各类过电压限制到较低的水平，使因过电压引起的绝缘事故大为减少。

b)其消弧和限制过电压的机理与电网电容电流的大小无关，因而其保护性能不受电网运行方式的改变和电网扩大的影响。

c)原来按设计规范要求应安装消弧线圈的系统可以不再安装；而且其限制弧光接地过电压的功能比装设消弧线圈更好、更完善。

d)使这类电网中金属氧化锌避雷器（MOA）发生爆炸的几率大为减少。

e)系统无需再配置专用的消谐装置，而其效果更好。

一、装置概述在我国66KV、35KV、10KV、6KV、3KV及以下电压等级的中性点不接地或经电阻、消弧线圈接地系统中（小电流接地系统），通常装设有三相五柱式电压互感器。

在系统网络中，电磁式电压互感器在电路中相当于带铁芯的非线性电感线圈，而架空线路、电缆线路等存在对地电容。

当单相接地故障消失、倒闸操作等系统的某些扰动出现时，可能导致电压互感器铁芯不同程度的饱和，饱和后的电压互感器励磁电感变小，此时若系统网络的对地电感与对地电容相匹配，就形成三相或单相共振回路，可激发各种铁磁谐振过电压，造成电压互感器的高压熔丝熔断乃至PT的烧损或爆炸。

针对这些恶性事故的发生，就有必要装设微机消谐装置以抑制和消除铁磁谐振过电压。

KSX196-HA系列微机消谐装置是我公司针对由于铁磁谐振而时常发生的电压互感器（PT）烧毁甚至爆炸的恶性事故，研制生产的新型智能消谐装置。

装置利用80C196单片机作为检测和控制的核心元件；采用大功率、无触点元件消谐；以液晶显示器（LCD）、信号指示灯、微型打印机为人机接口；配以最先进的智能化软件，动作更可靠、操作更简单、更直观、更准确。

装置可实时监测并显示PT开口三角电压 17Hz、25Hz、50Hz、150Hz 四种频率的电压分量。

发生故障时可以区分过电压、铁磁谐振以及单相接地，并给出相应的报警信号；如是谐振故障，可迅速启动消谐元件进行消谐；并配有通信接口把故障信息传送至有关部门，实现远动控制。

二、工作原理装置采用80C196单片微机作为核心，对PT开口三角电压（即：零序电压）进行循环检测。

在正常工作情况下，该电压在30V以下，装置内的大功率消谐元件处于阻断状态，对系统无任何影响。

当PT开口三角电压大于30V时，说明系统出现故障，装置对电压互感器开口三角电压进行数据采集、分析，并判断出当前的故障状态；如果发生了某种频率的铁磁谐振，迅速启动消谐元件，使铁磁谐振在强大的阻尼下迅速消失。

同时装置给出指示予以消除。

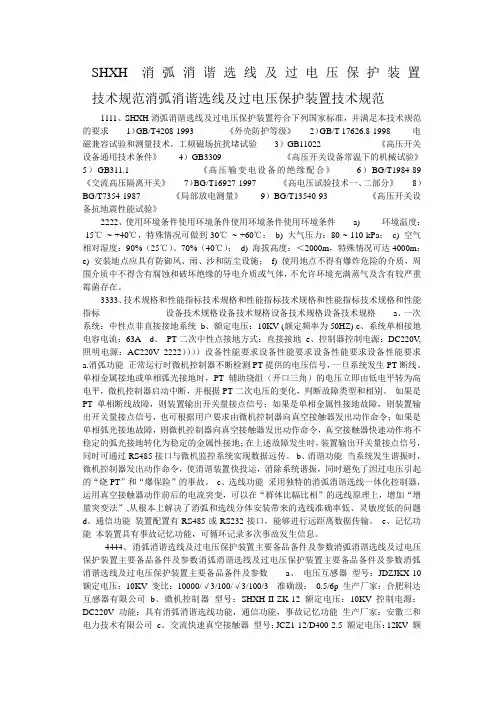

SHXH消弧消谐选线及过电压保护装置技术规范消弧消谐选线及过电压保护装置技术规范1111、SHXH消弧消谐选线及过电压保护装置符合下列国家标准，并满足本技术规范的要求1）GB/T4208-1993 《外壳防护等级》2）GB/T 17626.8-1998 电磁兼容试验和测量技术，工频磁场抗扰堵试验3）GB11022 《高压开关设备通用技术条件》4）GB3309 《高压开关设备常温下的机械试验》5）GB311.1 《高压输变电设备的绝缘配合》6）BG/T1984-89 《交流高压隔离开关》7）BG/T16927-1997 《高电压试验技术一、二部分》8）BG/T7354-1987 《局部放电测量》9）BG/T13540-93 《高压开关设备抗地震性能试验》2222、使用环境条件使用环境条件使用环境条件使用环境条件a) 环境温度：-15℃~ +40℃，特殊情况可做到-30℃~ +60℃；b) 大气压力：80 ~ 110 kPa；c) 空气相对湿度：90%（25℃）、70%（40℃）；d) 海拔高度：＜2000m，特殊情况可达4000m；e) 安装地点应具有防御风、雨、沙和防尘设施；f) 使用地点不得有爆炸危险的介质，周围介质中不得含有腐蚀和破坏绝缘的导电介质或气体，不允许环境充满蒸气及含有较严重霉菌存在。

3333、技术规格和性能指标技术规格和性能指标技术规格和性能指标技术规格和性能指标设备技术规格设备技术规格设备技术规格设备技术规格a、一次系统：中性点非直接接地系统b、额定电压：10KV (额定频率为50HZ) c、系统单相接地电容电流：63A d、PT二次中性点接地方式：直接接地e、控制器控制电源：DC220V,照明电源：AC220V 2222））））设备性能要求设备性能要求设备性能要求设备性能要求a.消弧功能正常运行时微机控制器不断检测PT提供的电压信号，一旦系统发生PT断线、单相金属接地或单相弧光接地时，PT辅助绕组（开口三角）的电压立即由低电平转为高电平，微机控制器启动中断，并根据PT二次电压的变化，判断故障类型和相别。

消弧消谐过电压保护装置（消弧消谐柜）的缺陷1、只能用于线路消弧。

只能用于电容电流﹤30A的系统线路消弧，工频过电压小于线电压的1.1倍；暂态过电压是相电压的3.5倍。

电容电流﹥30A不能使用故障相接地消弧方法。

2、不能用于电容电流﹥30A的系统。

电容电流﹥30A的系统X0/X1会落在（-20，-1）之间，单相金属性接地，健全相工频电压也会很高，系统无法承受。

3、直配高压电机的变电所不能使用一旦电机绕组发生单相接地，消弧装置动作短接一部分电源，短路电流可达几千安乃至几十千安，烧坏电机定子槽烧坏电机。

4、小容量变压器的变电所不能使用如果变压器绕组发生单相接地，故障相接地消弧方法动作后等于短接一部分电源，短路电流可达几千安乃至几十千安，烧坏变压器绝缘造成事故，本来油变压器拉弧可自愈不会造成事故，烧坏电机绝缘和定子槽造成电机报废。

特别是小容量的10KV/0.38的变压器，只有后备瓦斯保护，一旦绕组发生单相接地，消弧动作短接一部分电源，微机保护又不会动作，只有瓦斯保护动作时间很长会造成很大的事故。

因此故障相接地消弧方法只能用于线路消弧，但是线路总是与变压器或电机相连接。

5、退出消弧时可能引发PT铁磁谐振。

退出消弧时刻系统对地电容储存的电荷只能通过PT 泄放，可能引发PT谐振。

6、100ms以上时间才能实现消弧，数据采集要10ms以上，判断运算及中间继电器响应时间20ms以上，接触器动作合闸时间80ms以上，因此100ms以上时间才能实施消弧，而不是其说明书上的30ms，30ms是给接触器合闸信号的时间。

7、影响系统运行方式，故障相接地消弧方法消弧时是一种病态运行状态。

8、主要是消弧功能，其过电压保护是避雷器，消谐是在PT开口加装小电阻。

为什么消弧消谐装置不能用于电容电流大于30A的系统图片：如图1，k =Xo/X1（零序阻抗/正序阻抗）如落在（-20，-1）之间，单相接地故障会产生很高的工频过电压，k值越靠近-2工频过电压值就越高，k=-2时出现工频谐振，线路上各点电压趋于无穷大。

消弧消谐培训一、消弧线圈的主要作用：在电网发生单相接地时产生电感电流以补偿电网电容电流，使故障点残流变小，达到自行熄弧、消除故障的目的。

消弧线圈的使用，对抑制稳定电弧过电压，消除电磁式压变饱和引起的铁磁谐振过电压，降低线路故障跳闸率方面起到明显效果。

二、消谐装置的工作原理：电网中存在大量储能元件，如电压互感器、变压器、电抗器等电感元件，电容器、线路对地电容、断路器断口的电容等电容元件，这些元件组成了许多串联或并联振荡回路。

在正常情况下不可能产生振荡，但当系统发生故障或某种原因引起电网参数变化（如接地短路、线路跳闸、空载线路合闸、三相不同期合闸等），就可能引起谐振。

电压互感器等一类的电感元件在正常工作电压下，通常铁芯刺痛密度不高，铁芯不饱和，如在过电压情况下铁芯饱和，电感会迅速降低，从而与电容产生谐振，这时谐振称为铁磁谐振。

正常运行时，电压互感器开口三角的电压3U0理论上为0V，在实际中一般也不会超过10V，但系统发生单相接地时，3U0迅速升高到30V，甚至更高，达120V，形成过压。

在形成的谐波中含量比重最大的为16.67HZ，25HZ，150HZ三种谐波，其他分量比较小，一般忽略。

因此消谐装置一般都是通过检测这三种频率的谐波电压值判断是否发生谐振。

三、系统谐振过电压事故的处理方法：1、发生谐振过电压时，应先检查以下项目，并汇报调度及领导。

1）保护动作情况、后台电压参数、特别是3UO 值、信号、仪表指示、开关跳闸情况。

2）PT 柜上消谐装置记录情况。

2、处理谐振过电压事故的关键是破坏谐振条件，值班人员应根据系统情况、操作情况做出正确判断，不经调度按以下方法处理，然后将处理结果汇报调度。

1）由于操作而产生的谐振过电压，一般可立即恢复到操作以前的运行状态。

2）运行中发生的谐振过电压，可以试断开一条不重要负荷的线路，消除谐振。

3）接地后发生的谐振，应立即断开接地线路。

四、谐振现象：基波谐振：发生基波谐振时，相对地电压有以下两种现象：1) 一相电压下降(不为零)，两相电压升高超过线电压或电压表顶表;2) 两相电压下降(不为零)，一相电压升高或电压表顶表;其相对地电压的过电压小于或等于3倍相电压;2、高频谐振：发生高频谐振时，其相对地电压的过电压小于或等于4倍相电压，三相对地电压一起升高，远远超过线电压或电压表顶表。

DXH消弧消谐及过电压保护器装置合肥迪生电力科技有限责任公司目录一、概述……………………………………………………………………………１二、主要技术参数……………………………………………………………………三、基本工作原理…………………………………………………………………四、主要组成及其功能…………………………………………………………五、结构外形及安装尺寸……………………………………………………………六、备注……………………………………………………………………………一、概述DXH系列消弧、消谐、选线及过电压保护装置适用于3-35kV中心点非有效接地电力系统中，主要起到限制系统弧光过电压、铁磁谐振过电压的作用，可有效提高电网运和的安全性和供电的可靠性。

我国国家标准规定，3-35kV（66kV）的电网为非直接接地电网。

我国3-35kV(含66kV)的电网大多采用中心点不接地的运行方式。

若是单相接地的金属性接地，电压/电流互感器、断路器、线路等一次侧的对地绝缘水平，都应满足长期承受线电压而不损坏的要求。

但是实际电网含大量容性负载及感性负载，发生单相接地时，若是间歇性弧光接地，此时系统中产生 3.5相电压的过电压，这高的过电压作用于电网，必然对电网内的电气设备的绝缘造成积累性损伤，绝缘薄弱环节的健康相对地绝缘一但被破坏，瞬间引发相间短路的重大事故。

我公司针对中心点不接地系统间歇性弧光的特性：随机性和高频性，研发的消弧及过电压保护装置DXH。

可靠地将有危害的间歇性弧光接地转化为无危害的金属性接地。

保护了电气设备，提高电网的安全性。

二、主要技术参数型号意义：1、额定频率(HZ):502、额定电压(KV):6 10 353、额定电流(A):31.5 63 100 160 200选型及要求1、装置的额定电压等于线路的额定电压。

2、装置的额定电流对应的持续电流不小于保护线路的最大地电流。

使用环境1、环境温度：-40℃~+60℃2、海拔高度：＜2000m3、周围不得有粉尘、煤气、烟气等具有爆炸性混合物。

消弧线圈和消弧消谐及过电压保护装置是现代电力系统中非常重要的设备。

它们在电力系统中起着保护设备和人员安全的作用。

本文将详细介绍消弧线圈和消弧消谐及过电压保护装置的工作原理、应用领域以及相关技术。

一、消弧线圈消弧线圈是一种用于保护电力设备的设备，在电力系统中广泛应用。

它的主要作用是将发生故障时产生的电弧消除，防止电弧引起的进一步损坏。

1. 工作原理消弧线圈通过产生额外的磁场干扰电弧的起弧过程，使电弧得到消除。

它通常由弧抑制线圈和控制线圈组成。

当故障发生时，电弧开始形成，此时通过弧抑制线圈产生强烈的磁场，干扰电弧的燃烧过程，从而使电弧失去能量，最终被熄灭。

控制线圈用于检测故障电流，并快速控制弧抑制线圈的工作。

2. 应用领域消弧线圈主要用于高压电力设备，如变压器、断路器、隔离开关等。

它能有效地保护设备免受电弧损害，提高设备的使用寿命和可靠性。

3. 技术发展随着电力系统的发展，消弧线圈的技术也在不断进步。

目前，有一些新型的消弧线圈已经出现，如共振电弧线圈、电流型消弧线圈等。

这些新技术的出现，使消弧线圈的性能和可靠性得到了进一步提高。

二、消弧消谐及过电压保护装置消弧消谐及过电压保护装置是一种用于保护电力设备的先进装置。

它能够对电力系统中的谐波和过电压进行检测和处理，从而保护设备不受谐波和过电压的影响。

1. 工作原理消弧消谐及过电压保护装置通过对电力系统中的电压和电流进行采样和分析，检测电力系统中的谐波和过电压。

一旦检测到谐波和过电压，装置会立即采取相应的措施，如切断电源或调整系统参数，以保护设备免受谐波和过电压的损害。

2. 应用领域消弧消谐及过电压保护装置广泛应用于电力系统中的各种设备，如发电机、变压器、电力电子设备等。

它能够保护设备不受谐波和过电压的影响，提高设备的可靠性和安全性。

3. 技术发展随着电力系统中的电子设备和非线性负载的增加，谐波和过电压问题变得越来越严重。

消弧消谐及过电压保护装置的技术也在不断发展。

产品名称：HYXHG消弧柜产品类型：HYXHG系列消弧柜应用领域：HYXHG消弧柜装置适用于3～35kv中性点非直接地电力系统中,主要用来限制系统运行中发生的各种相地及相间过电压,特别是消除了单相间歇性弧光接地过电压,有效地保护电气设备不受过电压的危害,提高了电力系统运行的安全性和供电的可靠性.装置的基本功能当系统发生单相接地故障时,本装置可快速将故障相直接接地.若是弧光接地,则立即熄灭电弧,将弧光接地过电压稳定在线电压的水平,可有效避免因单相接地引发的相间短路及因弧光接地过电压导致的避雷器爆炸事故;若是金属性接地,则可大大降低接触电压和跨步电压,有利于保障人身安全;如果用于以架空线路为主的电网,则装置运用5s后真空接触器分闸，若是瞬时性故障，则系统恢复正常，若为永久故障则装置再次动作后不再分闸．产品编号：10261143916产品名称：Z DXH消弧消谐及过电压保护装置规格：产品备注：产品类别：过压保护系列产品说明ZDXH 消弧消谐及过压保护装置适用于 3-35KV 中胜点非直接接地系统，主要用来限制系统运行中发生的各种相地及相间过电压（如：大气过电压、单相间歇性弧光接地过电压、铁磁谐振过电压等），特别是消除了单相间歇性弧光接地过电压，有效地保护电气设备不受过电压的危害，提高了电力系统运行的安全性和供电的可靠性。

我国现行的 3-35KV 电力系统大多采用中比点非直接接地方式，为了提高供电的可靠性，电力规程中规定此类系统在发生单相接地时仍可继续运行 2 小时，而单相接地一般有两种形式：第一种为金属性单相接地，其非故障相电压升高 0- 倍；第二种是单相间歇性弧光性接地，其过电压幅值可高达正常运行相电压的 3.5 倍。

然而运行经验证明，当这类电网发展到一定规模时，内部过电压，特别是电网发生单相间歇性弧光接地时产生的弧光接地过电压及特殊条件下产生的铁磁谐振过电压已成为这类电网设备安全运行的一大威胁，其中以单相弧光接地过电压最为严重。

【纯技术】消弧、消谐、选线及过电压保护装置DZK-X消弧、消谐、选线及过电压保护装置消弧、消谐、选线及过电压保护装置适用于3～35kV三相非有效接地电力系统中，用来控制单相接地故障的进一步发展并限制各类过电压，以提高电网运行的安全性和供电可靠性。

该装置使用了我公司的四项最新专利技术：□装置的适用范围■本装置适用于3～35kV中压电力系统；■本装置适用于中性点不接地、中性点经消弧线圈接地或中性点经高阻接地的电力系统；■本装置适用于电缆线路为主的电网，电缆与架空线路的混合电网以及架空电网。

□装置的基本功能■当系统发生单相接地故障时，可在30ms左右将故障相直接接地，有效控制故障的进一步发展。

●若是弧光接地，则立即熄灭电弧，将弧光接地过电压稳定在线电压的水平，可有效避免因单相接地引发的相间短路及因弧光接地过电压导致的避雷器爆炸事故；●若是金属性接地，则可大大降低接触电压和跨步电压，有利于保障人身安全；如果用于以架空线路为主的电网，则装置动作5s后真空接触器分闸，若是瞬时性故障，则系统恢复正常，若为永久故障则装置再次动作后不再分闸。

●装置动作后，面板显示故障类型(金属接地或弧光接地)和相别，同时输出无源开关量接点信号。

■当发生PT断线故障时，面板显示故障类型和相别，装置输出接点信号，以便用户对有可能因PT断线导致误动作的继电保护进行闭锁。

■装置可将发生在相与相之间和相与地之间的各种过电压限制在3.5倍左右，装置动作后可将弧光接地过电压限制到线电压的安全水平。

■装置配置RS485接口，可按照用户提供的通讯规约进行数据远传。

■本装置中的电压互感器可以向计量仪表和继电保护提供电压信号，可取代常规的PT柜。

■本装置具有事故追忆功能，可记录l8次事件发生的时间和装置动作状态。

□装置的可选功能■本装置可按用户要求配置自动选线功能。

●本公司研制的小电流选线装置，在金属接地时主要依据线路零序电流的幅值选线，弧光接地时主要依据装置动作前后线路零序电流的突变量进行选线。

Q/KK 新疆奎开电气有限公司企业标准Q/KKC08-2008KVKY/GDX消弧消谐选线及过电压保护装置KVKY/GDX Device of Extinction of Arc and Harmonic oscillationand Over-voltage Protection２００8－08－01发布２００8－08－01实施新疆奎开电气有限公司发布目录前言 (1)1.范围 (2)2.规范性引用文件 (2)3.术语和定义 (3)3.1 消弧消谐选线及过电压保护装置 (3)3.2 模拟试验 (3)3.3 整组联动试验 (3)4.装置工作原理 (3)5.技术要求5.1 正常使用条件 (4)5.2 额定参数 (4)5.3 绝缘水平 (5)5.4 功能要求 (5)5.5 柜体结构要求 (5)5.6 基本性能要求 (5)5.7 防护等级 (8)5.8 泄漏电流 (8)6 试验方法 (8)6.1 通则 (8)6.2 结构外观检查 (8)6.3 接线准确性检查 (8)6.4 一次回路电阻测量 (8)6.5 真空接触器开断关合电流试验 (9)6.6 机械性能试验 (9)6.7 模拟试验 (10)6.8 整组联动试验 (10)6.9 绝缘试验 (10)6.10 工频泄漏电流试验 (11)6.11 抗震、抗干扰试验 (11)6.12 动、热稳定性试验 (11)6.13 防护等级试验 (11)7 检验规则 (11)7.1 通则 (11)7.2 型式试验 (12)7.3 现场试验 (12)7.4 出厂试验 (13)8 标示和标签 (14)9 包装、运输及贮存 (14)9.1 包装 (14)9.2 运输 (14)9.3 贮存 (15)9.4 产品随行文件要求 (15)表 1 消弧消谐选线及过电压保护装置绝缘水平 (5)表2 相间及相对地安全净距离 (5)表3 隔离开关最小断口距离 (6)表4 单相真空接触器的主要技术参数 (6)表5 隔离开关的主要技术参数 (6)表6 高压限流熔断器的主要技术参数 (7)表7 主绝缘对地工频耐压值 (7)表8 隔离刀断口间工频耐压值 (7)表9 过电压保护器放电电压值 (8)表10 主回路电阻值 (9)表11 单相真空接触器开端和关合电流条件 (9)表12 单相真空接触器关、合闸次数表 (9)表13 消弧消谐及过电压保护装置型式检验项目 (12)表14 消弧消谐及过电压保护装置出场检验项目 (13)前言我公司开发生产的KVKY/GDX消弧消谐选线及过电压保护装置，因国家和行业均没有相应标准，为了保证产品质量，便于管理和标准化的要求，所以编制了本标准。

- 1 - 关于TEV多功能PT综合装置（消弧消谐选线装置）的技术说明一、引言过电压在电力系统中是一个比较复杂的问题，过电压水平的高低直接决定着系统的安全和寿命。

系统中产生过电压的情况比较复杂，不同因素产生的过电压其特性也不相同，作为过电压保护，我们应该以系统的观点进行综合考虑，任何孤立的措施，都不够完善。

中性点不接地被称为非有效接地系统，该系统具有较高的供电可靠性和运行安全性，在我国非常普及，在我国大多都是采用该系统，已积累了大量的运行经验，但该系统的过电压倍数较高，因此对电器设备的绝缘要求也较高，同时系统经常受到非线性谐振和间歇性弧光接地过电压的威胁。

特别是随着电缆网络的普及，电容电流迅速增大，在系统发生单相间歇性弧光接地故障时，电弧很难自熄，系统中必须要安装有相应的消弧、消谐及过电压等保护装置。

同时如果系统发生的接地是永久性接地故障，这时消弧装置是无能为力的，因现代生产工艺的要求以及电力自动化的快速发展，单相接地故障的查找费时费力的人工拉闸方法已不再适应，单相接地选线装置已成为中性点非有效接地系统必备装备。

按我国有关规程规定，在3～10kV电力系统中，若单相接地时的电容电流超过10～30A；或35～60kV电力系统单相接地时电容电流超过10A，其系统中均应配备相应的消弧消谐装置。

目前的消弧有两大类，即采用传统的消弧线圈和采用现代技术的消弧装置。

两类装置各有特点，但总的来说，消弧装置具有较大的优越性。

现就消弧装置的工作原理简单分析如下：二、消弧线圈存在的问题传统的方法是在变压器的中性点安装一消弧线圈（电抗器），虽然消弧线圈迄今已有80多年的应用历史，但从电力系统的实际运行经验来看，仍然存在许多不足，主要表现在以下几个方面：１、消弧线圈对电容电流变化的测量计算很复杂，准确度不够，在实际运行中很难运行在最佳挡位，特别是为了避免谐振补偿，往往使补偿后弧道的残流仍然较大，过零后复燃的可能性仍然存在，最终导致消弧失败。

10kV消弧消谐柜技术说明和技术方案消弧消谐及过电压保护装置（SHK-XGB）⒈工程系统状况：消弧消谐及过电压保护装置安装运行在10KV母线上， 10KV系统参数如下：⒈1额定电压： 10kV⒈2最高运行电压：12kV⒈3额定频率： 50HZ⒈4中性点接地方式：不接地⒈5 10KV系统单相接地电容电流：待定（根据实际计算得出）⒈6 直流操作电压：DC220V⒉装置的使用环境条件⒉1使用场所：无酸碱腐蚀处⒉2海拔高度：≤2000m⒉3相对湿度：月平均相对湿度不大于90%，日平均相对湿度不大于95%⒉4环境温度：-30℃∽+40℃⒉5污秽等级：不超过Ⅱ级（不得有粉尘、煤气、烟气等具有爆炸性的混合物）⒊装置的用途：消弧及过电压保护装置（SHK-XGB）用于10KV中性点不直接接地系统,有效地保护设备的相间和相对地绝缘,防止由单相故障发展为相间短路事故⒋装置的组成：该装置主要由小电流接地选线装置ZDX、电压互感器PT、一次消谐器XX、微机控制器ZK、交流真空接触器JZ、三相组合式过电压保护器TBP、高压限流熔断器FU、高压隔离开关、CT和接地测量电流表等组成。

⒌装置的工作原理：正常运行时微机控制器不断检测PT提供的电压信号，一旦系统发生PT断线、单相金属接地或单相弧光接地时，PT辅助二次的开口三角电压立即由低电平转为高电平，微机控制器启动中断，并根据PT二次电压的变化，判断故障类型和相别。

如果是PT单相断线故障，则装置输出开关量接点信号，同时可通过RS485（或RS232）接口与微机监控系统实现数据远传。

如果是单相金属性接地故障，则装置输出开关量接点信号，也可根据用户要求由微机控制器向真空接触器发出动作命令，同时可通过RS485（或RS232）接口与微机监控系统实现数据远传。

如果是单相弧光接地故障，则微机控制器向真空接触器发出动作命令，真空接触器在30ms内快速动作将不稳定的弧光接地转化为稳定的金属性接地。

XHG消弧、消谐振动及过电压保护装置的原理和选择引言随着城市建设发展的需要和供电负荷的增加，架空线路逐步被除数固体绝缘的电缆线路所取代，变电站10kV出线中电缆所占比重越来越高，导致10kV系统的单相接地电容电流越来越大，远远超过了规程规定的10A，根据电力行业标准DL、T620-1997《交流电气装置的过电压保护和绝缘配合》的规定，在变电所设计中需要在10kV中压电网中采用XHG消弧、消谐及过电压保护装置的设置。

1 10kV中性点不接地系统的特点选择电网中性点接地方式要考虑许多因素的问题，它与电压等级、单相接地短路电流数值、过电压水平、保护配置有关，并直接影响电网的绝缘水平，系统供电的可靠性和连续性，主变压器的安全运行以及对通信线路的干扰，10kV中性点不接地系统的特点，当一相发生金属性接地故障时，接地相对地电位为零，其它两相对地电位比接地前升高√3倍，当发生金属性接地故障时，流过故障点的短路电流仅为全部线路接地电容电流之和，其值并不大，发出接地信号，值班人员在两小时内选择和排除接地故障，保证连续不间断供电。

2 间歇性弧光接地的危害实践证明中性点不接地系统存在许多问题，随着电缆出线增多，10kV配电网络中单相接地电容电流将急剧增加，当系统电容电流大于10A后，将带来一系列危害，具体表现如下：2．1当发生间歇性弧光接地时，可能引起高达3.5倍相电压的弧光过电压，引起多处绝缘薄弱的地方放电击穿和设备瞬间损坏，使小电流供电系统的可靠性大受影响。

2．2配电网的铁磁通量谐振过电压现象比较普遍，时常发生电压互感器烧毁事故，和熔断器的频繁熔断，严重威胁配电网的安全可靠性。

2．3当有人误触带电部位量，由于受到大电流的烧灼，加重了对触电人员的伤害，甚至伤亡。

2．4当配电网发生单相接地时，电弧不能自灭，很可能破坏周围的绝缘，发展成相间短路，造成停电或损坏设备，因小动物造成单相接地而引起相间故障造成的停电事故也时有发生。

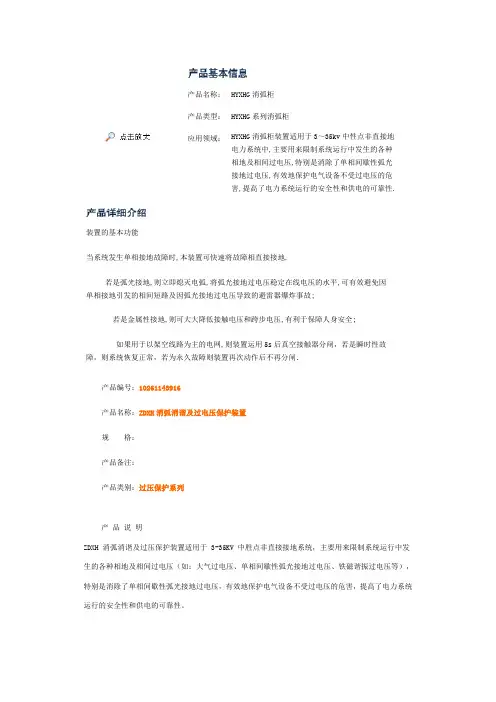

产品基本信息HYXHG 消弧柜装置适用于3〜35kv 中性点非直接地 电力系统中，主要用來限制系统运行中发生的各种 相地及相间过电压，持别是消除r 做相间歇性弧光 接地过电压，有效地保护电气设备不受过电压的危 害,提岗了电力系统运行的安全性和供电的可靠性.产品详细介绍装置的基木功能X 系统发生单相接地故障时,木装宜可快速将故障相直接接地.若是弧光接地，则立即熄灭电弧，将弧光接地过电乐稳定在线电压的水平，可有效避免因也相接地引发的相间短路及因弧光接地过电圧导致的避雷器爆炸事故；若是金属性接地，则可大大降低接触电压和跨步电氐有利于保障人身安全；如果用于以架空线路为主的电网，则装亘运用5s 后真空接触器分闸，若是瞬时性故障•则系统恢复正常，若为永久故障则装宜再次动作后不再分闸・产品编号：10261143916产品名称：ZDXH 消弧消谐及过电压保护装置 规 格： 产品备注：产品类别：过压保护系列产品说明2DXH 消弧消谐及过斥保护装过适用于3-35KV 中胜点非直接接地系统，主要用來限制系统运行中发 生的备种相地及相间过电压（如：大气过电压、单相间歇性弧光接地过电斥.馈磁谐振过电斥等）. 特别是消除了单相间飒性弧光接地过电压，有效地保护电气设备不受过电压的危留 提岛了电力系统 运行的安全性和供电的可靠性。

我国现行的3-35KV 电力系统大藝采用中比点非直接接地方式.为了提商供电的可靠性，电力规 程中规定此类产品名称: HYXHG 消弧柜 产品类型: HYXHG 系列消弧柜应用领域:系统在发生单相接地时仍可继续运行2小时.而单相接地一般有两种形式：第一种为金属性也相接地.其非故障相电压升高0-倍：第二种是单相间歇性弧光性接地，其过电压幅值可商达正常运行相电压的3.5倍。

然而运行经验证明•十这类电网发展到一定规模时.内部过电压.持别是电网发生单•相间歇性弧光接地时产生的弧光接地过电压及特殊条件下产生的铁磁谐振过电压已成为这类电网设备安全运行的一大威胁.其中以农相弧光接地过电压最为严重。

消弧线圈和消弧消谐及过电压保护装置1. 引言在电力系统中，消弧线圈、消弧消谐装置以及过电压保护装置是非常重要的组成部分。

它们的作用是保护电力设备免受过电压和弧光的影响，确保电力系统的正常运行。

本文将对消弧线圈和消弧消谐装置以及过电压保护装置进行详细介绍。

2. 消弧线圈消弧线圈是一种用于消除电器设备中产生的弧光和过电压的装置。

它由一个简单的线圈组成，通过将电流引导到地线上来防止电弧的产生。

消弧线圈可以广泛应用于各种电气设备中，如变压器、开关设备等。

消弧线圈的工作原理是基于磁场的感应和电流的引导。

当电气设备中发生电弧时，弧光产生的高温会使得消弧线圈中的磁场发生变化，从而感应出一定的电流。

这个电流会被消弧线圈引导到地线上，从而将电流与电气设备隔离开来，防止电弧的产生。

3. 消弧消谐装置消弧消谐装置是一种用于消除电气设备中的弧光和谐振的装置。

它通过调节电路参数来消除电气设备中的谐振现象，并通过引导电流来消除电弧。

消弧消谐装置可以提高电气设备的稳定性和可靠性。

消弧消谐装置的工作原理与消弧线圈类似，但它的功能更为复杂。

它可以通过调节电路的电感、电容和电阻等参数来抑制谐振，并通过引导电流来消除电弧。

消弧消谐装置通常应用于对电气设备的保护性能要求更高的场合，如变电站、发电厂等。

4. 过电压保护装置过电压保护装置是一种用于保护电力设备免受过电压的影响的装置。

过电压通常是由电力系统中的突发故障或外部干扰引起的，它可能对电力设备造成损坏或故障。

过电压保护装置通过检测电压的变化并及时采取措施来保护电力设备。

过电压保护装置可以分为两大类：过电压保护装置和过压保护装置。

过电压保护装置主要用于检测和保护电气设备免受过电压的侵害，它通常包括电压传感器、比较器以及断路器等。

过压保护装置用于保护电气设备免受超过额定电压的侵害，它通常包括电压监测器和断路器等。

5. 总结消弧线圈、消弧消谐装置以及过电压保护装置是电力系统中非常重要的组成部分。
