关于消弧消谐柜的一些特点

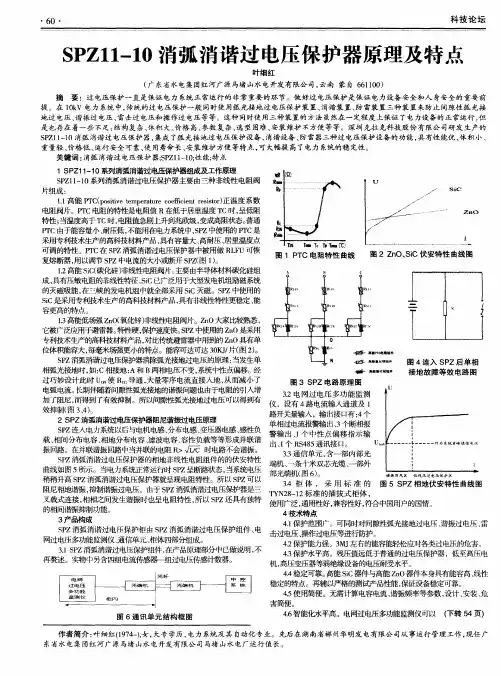

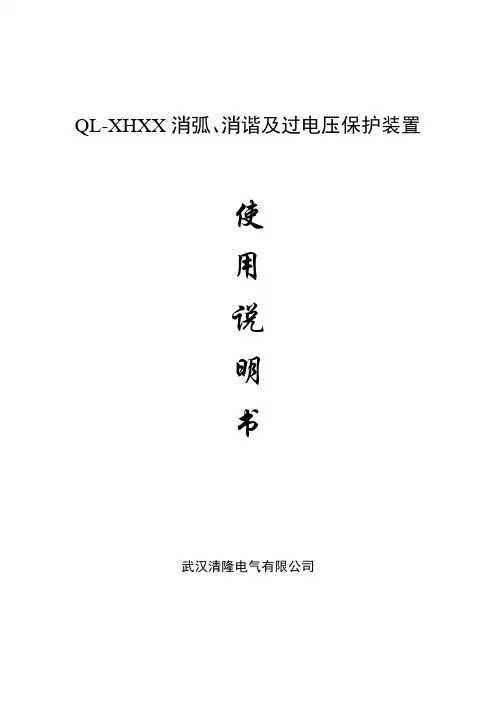

QL-XHXX消弧、消谐及过电压保护装置使用说明书武汉清隆电气有限公司目录✧产品用途· · · · · · · · ·· · · · · · · · · · · · · · · · · ·· · · · · · · · · · · · · · · · · · 1 ✧产品特点· · · · ·· · · · ·· · · · · · · · · · · · · · · · · ·· · · · · · · · · · · · · · · · · · 2 ✧型号含义· · · · · · · · · · ·· · · · · · · · · · · · · · · · · ·· · · · · · · · · · · · · · · · · · 3 ✧技术数据· · · · · · · · · · · · · · · ·· · · · · · · · · · · · ·· · · · · · · · · · · · · · · · · · 3 ✧装置的一次原理接线图· · · · · · ·· · · · · · · · · · · · · · ·· · · · · · · · · · · · · · 4 ✧使用条件· · · · · · · · · · · · · · · · · ·· · · · · · · · · · · · · · · · · ·· · · · · · · · · · · 4 ✧结构、外形及安装尺寸· · · · · · ·· · · · · · · · · · ·· · ·· · · · · · · · · · · · · · · · · · 4 ✧装置的现场安装与现场调试· · ·· · · · · · · · · · · · ·· · · · · · · · · · · · · · · · · 5 ✧装置的运行、维护与检修· · · · ·· · · · · · · · · · · · · · · · · ·· · · · · · · · · · · · · · 8 ✧设计、检测及服务· · · · · · · · · · · · · · · · · · · · · · · · ·· · · · · · · · · · · · · ·· · 10 ✧附件1 微机控制器说明书· · · · · · ·· · · · · · · · · ·· · · · · · · · · · · · · · · · · · 11●产品用途我国现有的运行规程规定，对3~35kV中性点非直接接地的电网，发生接地故障时，允许继续运行两小时，如经上级有关部门批准，还可以延长。

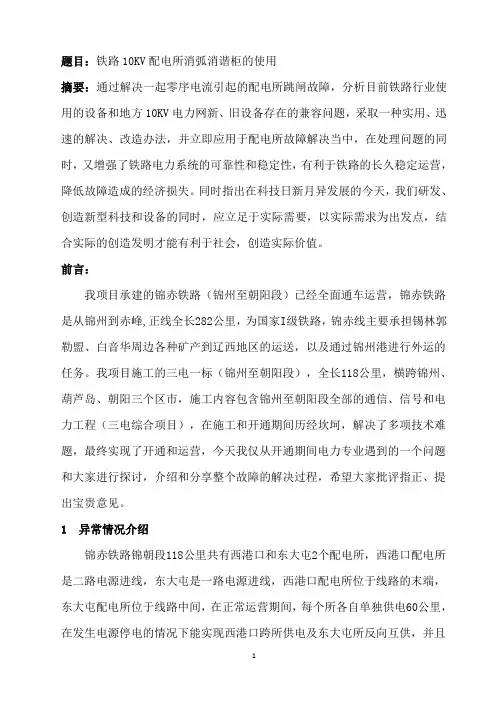

题目：铁路10KV配电所消弧消谐柜的使用摘要：通过解决一起零序电流引起的配电所跳闸故障，分析目前铁路行业使用的设备和地方10KV电力网新、旧设备存在的兼容问题，采取一种实用、迅速的解决、改造办法，并立即应用于配电所故障解决当中，在处理问题的同时，又增强了铁路电力系统的可靠性和稳定性，有利于铁路的长久稳定运营，降低故障造成的经济损失。

同时指出在科技日新月异发展的今天，我们研发、创造新型科技和设备的同时，应立足于实际需要，以实际需求为出发点，结合实际的创造发明才能有利于社会，创造实际价值。

前言：我项目承建的锦赤铁路（锦州至朝阳段）已经全面通车运营，锦赤铁路是从锦州到赤峰,正线全长282公里，为国家I级铁路，锦赤线主要承担锡林郭勒盟、白音华周边各种矿产到辽西地区的运送，以及通过锦州港进行外运的任务。

我项目施工的三电一标（锦州至朝阳段），全长118公里，横跨锦州、葫芦岛、朝阳三个区市，施工内容包含锦州至朝阳段全部的通信、信号和电力工程（三电综合项目），在施工和开通期间历经坎坷，解决了多项技术难题，最终实现了开通和运营，今天我仅从开通期间电力专业遇到的一个问题和大家进行探讨，介绍和分享整个故障的解决过程，希望大家批评指正、提出宝贵意见。

1 异常情况介绍锦赤铁路锦朝段118公里共有西港口和东大屯2个配电所，西港口配电所是二路电源进线，东大屯是一路电源进线，西港口配电所位于线路的末端，东大屯配电所位于线路中间，在正常运营期间，每个所各自单独供电60公里，在发生电源停电的情况下能实现西港口跨所供电及东大屯所反向互供，并且东大屯所位于朝阳和锦州港中间，能实现两侧正反向供电，它在锦赤铁路运营方面，功能非常重要。

我单位承建的东大屯铁路配电所自今年送电运行以来，一直运行良好无故障，但是后来在5月份连续发生跳闸故障，跳闸位置为上级所（东大屯地方66kv变电站出线柜，铁路专盘专柜23号柜），故障记录为零序一段（瞬时速断）a相接地，同时在东大屯铁路配电所聚优柜(消弧消谐柜）上，查询故障记录显示非金属接地和金属接地。

装置的基本功能及特点1.能将系统的大气过电压和操作过电压限制到较低的电压水平，保证了电网及电气设备的绝缘安全。

2.装置动作速度快，可在20ms之内动作，能快速消除间歇性弧光及稳定性弧光接地故障，抑制弧光接地过电压，防止事故进一步扩大，降低线路的事故跳闸率。

3.能够快速、有效地消除系统的谐振过电压，防止长时间谐振过电压对系统绝缘破坏，防止谐振过电压对电网中装设的避雷器及小感性负载的损伤。

4.装置动作后，允许160A的电容电流连续通过2小时，用户可以在完成转移负荷的倒闸操作之后再处理故障线路。

5.能够准确查找单相接地故障线路，对防止事故的进一步扩大，对减轻运行和维护人员的工作量有重要意义。

6.由装置的工作原理可知，其限制过电压的机理与电网对地电容电流的大小无关，因而其保护性能不随电网运行方式的改变而改变，大小电网均可使用，电网扩容也没有影响。

7.本装置中的电压互感器可以向计量仪表和继电保护等装置提供系统的电压信号，能够替代常规的PT柜。

8.能够测量系统的单相接地电容电流。

9.装置设备简单，体积小，安装、调试方便，适用于变电站，同样适用于发电厂的高压厂用电系统；适用于新建站，也适用于老电站的改造。

10.性价比高，相对于消弧线圈系统而言，性能价格比很高。

★装置主要组成部件及其功能ZRXHG-Ⅳ消弧消谐过电压保护装置组成原理如图1所示，其主要有以下六个部件组成：1.大容量ZNO非线性元件组成的组合式过电压保护器TBPTBP是一种特殊的高能容的氧化锌过电压保护器，与一般的氧化锌避雷器（MOA）相比，具有以下优点：(1)TBP组合式过电压保护器采用的是大能容的ZNO非线性电阻和放电间隙相组合的结构，由于间隙元件与ZNO阀片的配合，解决了保护器的荷电率及工频老化问题。

(2)TBP组合式过电压保护器的冲击系数为1，各种电压波形下的放电电压值相等，不受过电压波形影响，过电压保护值准确，保护性能优良。

(3)TBP组合式过电压保护器采用四星型接法，可将相间过电压大大降低，与常规避雷器相比，相间过电压降低了60-70%，保护可靠性大大提高。

消弧柜作业原理及特征一、消弧柜概述消弧消谐选线及过电压维护设备是电力体系维护设备,首要运用于6～35kV中性点非有用接地电网，该设备不只能对该类电网中的各类过电压（弧光接地过电压、谐振过电压、操作过电压）加以绑缚，而且可以准确选出体系的接地线路,有用地跋涉了该类电网的工作安全性及供电牢靠性。

二、原理及特征1消弧原理本设备对体系发作的弧光接地缺陷,首要剖析弧光接地的性质,然后关于详细的接地类型,选用相应的处理办法,处理办法如下:●假定体系发作不安稳的间歇性弧光接地缺陷，则微机操控器区别接地的相别，一同宣告指令使缺陷相的真空触摸器ZK闭合，投入高能灭弧限压维护设备PTGTB,这时恰当于在体系傍边接入了高能氧化锌线性电阻R及非线性电阻RV，运用R、RV绑缚缺陷相的弧道康来电压，吸收接地致使的电磁能量，减缓体系振动，使弧道的介质康复抗电强度Ujf大于弧道康来电压Uhf。

使康来电压无法再次击穿缺陷点，然后完毕消弧。

数秒后，缺陷相的高压真空触摸器ZK断开，体系康复正常工作。

●假定接地缺陷是安稳的弧光接地，微机操控器在区别接地相别后，宣告指令使缺陷相真空触摸器ZK和高能灭弧限压维护设备PTGTB中的活络开关GK一同闭合，这时等于把高能氧化锌线性电阻R接入体系的缺陷相，把缺陷相变成安稳的阻性接地，数秒后，先令高能灭弧限压维护设备PTGTB中的活络开关GK断开，这时在缺陷相投入了氧化锌线性电阻R和氧化锌非线性电阻RV，延时一秒后再断开缺陷相高压真空触摸器ZK。

若缺陷不见，阐明这一电弧接地缺陷是由过电压冲击致使的瞬时性接地缺陷，体系康复正常工作；若缺陷相触摸器断开后，体系再次在原缺陷相呈现安稳的电弧接地，则设备断定此缺陷为耐久性电弧接地缺陷，所以再次闭合缺陷相ZK和高能灭弧限压维护设备PTGTB中的活络开关GK,等候值勤人员处理。

2消谐原理本设备选用的是微机二次消谐技能,当体系发作谐振时，微机操控器在PT的开口三角绕组顷刻直接入大功率的消谐电阻,运用消谐电阻损坏体系的谐振参数,耗费谐振功率,然后消除体系的谐振缺陷。

消弧消谐P T柜原理 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】消弧消谐柜（PT柜）原理GYXH消弧、消谐及过电压保护装置我国现有的运行规程规定，对3~35kV中性点非直接接地的电网，发生接地故障时，允许继续运行两小时，如经上级有关部门批准，还可以延长。

但规程对于“单相接地故障”的概念未做明确界定，如单相接地故障为金属性接地，故障相电压降为零，其余两相的对地电压将升高至线电压U L，因而这类电网的电气设备如变压器、电压/电流互感器、断路器及电缆等的对地绝缘水平，都能满足长期承受线电压作用而不损坏的要求。

但是，如果单相接地故障为弧光接地，则其过电压一般为~倍的相电压，在这样高的过电压持续作用下，势必造成固体绝缘的积累性损伤，在健全相形成绝缘的薄弱环节，进而发展为相间短路事故。

传统观念认为，3~35kV电网属于中压配电网，此类电网中内部过电压幅值不高，所以，危及电网绝缘安全的主要因素不是内部过电压，而是大气过电压，因而长期以来采取的过电压保护措施仅仅针对防止大气过电压，主要技术措施仅限于装设各种类型的避雷器，其保护值较高，对于内部过电压起不到限制作用。

随着电网的发展，架空线路逐步被固体绝缘的电缆线路所取代。

由于固体绝缘击穿的积累效应，其内部过电压，特别是电网发生单相间歇性弧光接地时产生的弧光接地过电压及由此激发的铁磁谐振过电压，已成为这类电网安全运行的一大威胁。

其中以单相弧光接地过电压最为严重。

弧光接地过电压会使电压互感器发生饱和，激发铁磁谐振，导致电压互感器严重过载，造成熔断器熔断或互感器烧毁。

由于弧光接地过电压持续时间长，能量极易超过避雷器的承受能力，导致避雷器爆炸。

目前国内大多采用消弧线圈补偿或自动跟踪补偿式消弧线圈接地方式解决弧光接地过电压问题，其优点是：1、降低了故障点的残流，有利于接地电弧的熄灭；2、避免了长时间燃弧而导致相间弧光短路。

消弧消谐柜的原理作用说的直白一点就是：当电路出现短路发生电弧接地时，迅速转化为金属接地。

金属性接地后，非故障相上的过电压立即稳定，系统中的设备可以在这个电压下安全运行；由于电弧被熄灭，过电压被限制在安全水平，故障不会再继续发展。

过电压的能量降低到过电压保护器允许的能量指标以内，避免了过电压保护器爆炸事故；母线过电压被限制在较低的水平，可避免激发铁磁谐振过电压。

消弧和消谐的工作原理是不一样的。

消弧是指当母线发生单相金属接地时消弧装置动作使金属接地通过消弧装置动作的真空接触器直接接地，有利于母线保护动作、这样可以避免谐波的产生。

消谐主要是消除二次谐波以及高次谐波，有利于电网的安全运行。

正常运行时，消弧线圈中无电流通过。

而当电网受到雷击或发生单相电弧性接地时，中性点电位将上升到相电压，这时流经消弧线圈的电感性电流与单相接地的电容性故障电流相互抵消，使故障电流得到补偿，补偿后的残余电流变得很小，不足以维持电弧，从而自行熄灭。

这样，就可使接地迅速消除而不致引起过电压。

JZXH消弧消谐选线及过电压保护装置使用说明书一、概述我国3～35KV(含66KV)的电网大多采用中性点不接地的运行方式。

此类电网在发生单相金属性直接接地时，非故障相的对地电压将升高到线电压，三相线电压量值不变，且仍具有120。

的相位差，三相用电设备的工作并未受到影响，因而不影响电能的正常传输。

所以国家标准规定这类电网在发生单相接地故障后允许短时间带故障运行，提高了该类电网的供电的可靠性。

现有的运行规程规定，中性点非有效接地系统发生单相接地故障时，允许运行两小时，但规程未对“单相接地故障”的概念加以明确界定。

如果单相接地故障为金属性接地，则故障相的电压降为零，其余两健全相对地电压升高至线电压，这类电网的电气设备在正常情况下都应能承受这种过电压而不损坏。

但是，如果单相接地故障为间歇性弧光接地，则会在系统中产生达3.5倍相电压峰值的过电压，这样高的过电压如果数小时作用于电网，势必会造成电气设备内绝缘的积累性损伤，在健全相的绝缘薄弱环节造成绝缘对地击穿，进而发展成为相间短路事故。

消弧消谐过电压保护装置（消弧消谐柜）的缺陷1、只能用于线路消弧。

只能用于电容电流﹤30A的系统线路消弧，工频过电压小于线电压的1.1倍；暂态过电压是相电压的3.5倍。

电容电流﹥30A不能使用故障相接地消弧方法。

2、不能用于电容电流﹥30A的系统。

电容电流﹥30A的系统X0/X1会落在（-20，-1）之间，单相金属性接地，健全相工频电压也会很高，系统无法承受。

3、直配高压电机的变电所不能使用一旦电机绕组发生单相接地，消弧装置动作短接一部分电源，短路电流可达几千安乃至几十千安，烧坏电机定子槽烧坏电机。

4、小容量变压器的变电所不能使用如果变压器绕组发生单相接地，故障相接地消弧方法动作后等于短接一部分电源，短路电流可达几千安乃至几十千安，烧坏变压器绝缘造成事故，本来油变压器拉弧可自愈不会造成事故，烧坏电机绝缘和定子槽造成电机报废。

特别是小容量的10KV/0.38的变压器，只有后备瓦斯保护，一旦绕组发生单相接地，消弧动作短接一部分电源，微机保护又不会动作，只有瓦斯保护动作时间很长会造成很大的事故。

因此故障相接地消弧方法只能用于线路消弧，但是线路总是与变压器或电机相连接。

5、退出消弧时可能引发PT铁磁谐振。

退出消弧时刻系统对地电容储存的电荷只能通过PT 泄放，可能引发PT谐振。

6、100ms以上时间才能实现消弧，数据采集要10ms以上，判断运算及中间继电器响应时间20ms以上，接触器动作合闸时间80ms以上，因此100ms以上时间才能实施消弧，而不是其说明书上的30ms，30ms是给接触器合闸信号的时间。

7、影响系统运行方式，故障相接地消弧方法消弧时是一种病态运行状态。

8、主要是消弧功能，其过电压保护是避雷器，消谐是在PT开口加装小电阻。

为什么消弧消谐装置不能用于电容电流大于30A的系统图片：如图1，k =Xo/X1（零序阻抗/正序阻抗）如落在（-20，-1）之间，单相接地故障会产生很高的工频过电压，k值越靠近-2工频过电压值就越高，k=-2时出现工频谐振，线路上各点电压趋于无穷大。

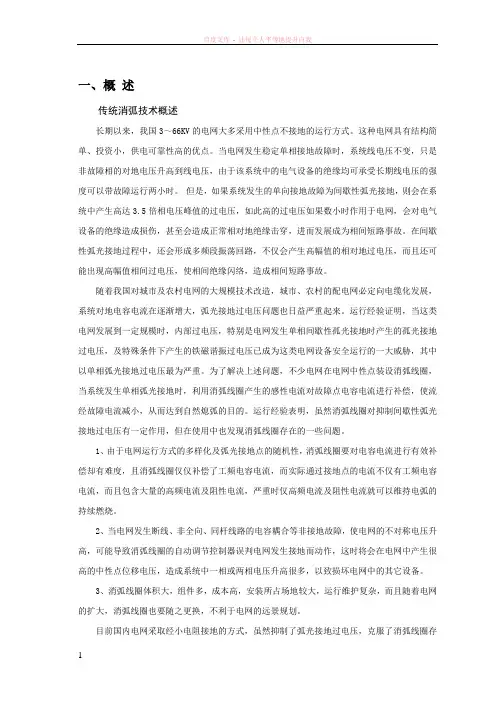

一、概述传统消弧技术概述长期以来，我国3～66KV的电网大多采用中性点不接地的运行方式。

这种电网具有结构简单、投资小，供电可靠性高的优点。

当电网发生稳定单相接地故障时，系统线电压不变，只是非故障相的对地电压升高到线电压，由于该系统中的电气设备的绝缘均可承受长期线电压的强度可以带故障运行两小时。

但是，如果系统发生的单向接地故障为间歇性弧光接地，则会在系统中产生高达3.5倍相电压峰值的过电压，如此高的过电压如果数小时作用于电网，会对电气设备的绝缘造成损伤，甚至会造成正常相对地绝缘击穿，进而发展成为相间短路事故。

在间歇性弧光接地过程中，还会形成多频段振荡回路，不仅会产生高幅值的相对地过电压，而且还可能出现高幅值相间过电压，使相间绝缘闪络，造成相间短路事故。

随着我国对城市及农村电网的大规模技术改造，城市、农村的配电网必定向电缆化发展，系统对地电容电流在逐渐增大，弧光接地过电压问题也日益严重起来。

运行经验证明，当这类电网发展到一定规模时，内部过电压，特别是电网发生单相间歇性孤光接地时产生的孤光接地过电压，及特殊条件下产生的铁磁谐振过电压已成为这类电网设备安全运行的一大威胁，其中以单相弧光接地过电压最为严重。

为了解决上述问题，不少电网在电网中性点装设消弧线圈，当系统发生单相弧光接地时，利用消弧线圈产生的感性电流对故障点电容电流进行补偿，使流经故障电流减小，从而达到自然熄弧的目的。

运行经验表明，虽然消弧线圈对抑制间歇性弧光接地过电压有一定作用，但在使用中也发现消弧线圈存在的一些问题。

1、由于电网运行方式的多样化及弧光接地点的随机性，消弧线圈要对电容电流进行有效补偿却有难度，且消弧线圈仅仅补偿了工频电容电流，而实际通过接地点的电流不仅有工频电容电流，而且包含大量的高频电流及阻性电流，严重时仅高频电流及阻性电流就可以维持电弧的持续燃烧。

2、当电网发生断线、非全向、同杆线路的电容耦合等非接地故障，使电网的不对称电压升高，可能导致消弧线圈的自动调节控制器误判电网发生接地而动作，这时将会在电网中产生很高的中性点位移电压，造成系统中一相或两相电压升高很多，以致损坏电网中的其它设备。

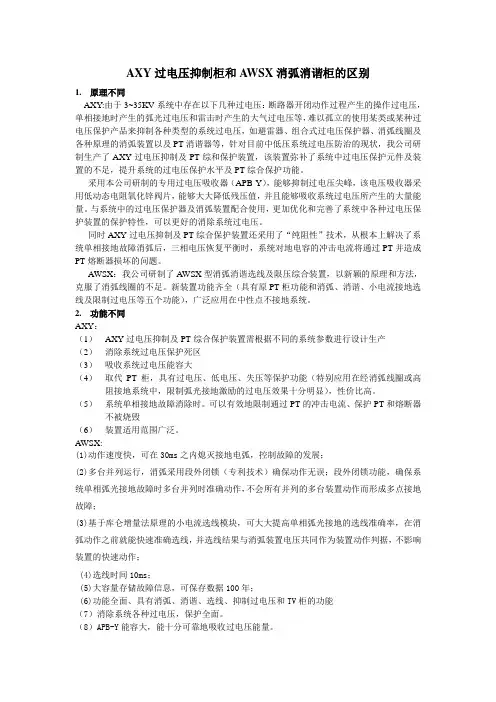

AXY过电压抑制柜和A WSX消弧消谐柜的区别1.原理不同AXY:由于3~35KV系统中存在以下几种过电压：断路器开闭动作过程产生的操作过电压，单相接地时产生的弧光过电压和雷击时产生的大气过电压等，难以孤立的使用某类或某种过电压保护产品来抑制各种类型的系统过电压，如避雷器、组合式过电压保护器、消弧线圈及各种原理的消弧装置以及PT消谐器等，针对目前中低压系统过电压防治的现状，我公司研制生产了AXY过电压抑制及PT综和保护装置，该装置弥补了系统中过电压保护元件及装置的不足，提升系统的过电压保护水平及PT综合保护功能。

采用本公司研制的专用过电压吸收器（APB-Y），能够抑制过电压尖峰，该电压吸收器采用低动态电阻氧化锌阀片，能够大大降低残压值，并且能够吸收系统过电压所产生的大量能量。

与系统中的过电压保护器及消弧装置配合使用，更加优化和完善了系统中各种过电压保护装置的保护特性，可以更好的消除系统过电压。

同时AXY过电压抑制及PT综合保护装置还采用了“纯阻性”技术，从根本上解决了系统单相接地故障消弧后，三相电压恢复平衡时，系统对地电容的冲击电流将通过PT并造成PT熔断器损坏的问题。

A WSX：我公司研制了A WSX型消弧消谐选线及限压综合装置，以新颖的原理和方法，克服了消弧线圈的不足。

新装置功能齐全（具有原PT柜功能和消弧、消谐、小电流接地选线及限制过电压等五个功能），广泛应用在中性点不接地系统。

2.功能不同AXY：（1）AXY过电压抑制及PT综合保护装置需根据不同的系统参数进行设计生产（2）消除系统过电压保护死区（3）吸收系统过电压能容大（4）取代PT柜，具有过电压、低电压、失压等保护功能（特别应用在经消弧线圈或高阻接地系统中，限制弧光接地激励的过电压效果十分明显），性价比高。

（5）系统单相接地故障消除时。

可以有效地限制通过PT的冲击电流、保护PT和熔断器不被烧毁（6）装置适用范围广泛。

A WSX:(1)动作速度快，可在30ms之内熄灭接地电弧，控制故障的发展；(2)多台并列运行，消弧采用段外闭锁（专利技术）确保动作无误；段外闭锁功能，确保系统单相弧光接地故障时多台并列时准确动作，不会所有并列的多台装置动作而形成多点接地故障；(3)基于库仑增量法原理的小电流选线模块，可大大提高单相弧光接地的选线准确率，在消弧动作之前就能快速准确选线，并选线结果与消弧装置电压共同作为装置动作判据，不影响装置的快速动作；(4)选线时间10ms；(5)大容量存储故障信息，可保存数据100年；(6)功能全面、具有消弧、消谐、选线、抑制过电压和TV柜的功能（7）消除系统各种过电压，保护全面。

消弧消谐柜的技术要求
其次，消弧消谐柜的外壳和隔室应具有良好的防水、防尘、防腐蚀性能。

它们通常面临各种恶劣的工作环境，如潮湿、腐蚀、高温等。

因此，
使用耐腐蚀材料制造消弧消谐柜的外壳，如不锈钢、铝合金等，以防止外
部环境对其造成损害。

消弧消谐柜的内部结构应合理布置，以确保电气元件之间的安全间距
和绝缘距离。

消弧消谐柜通常包括电源电容器、电感器、开关设备等多个
电气元件和装置。

合理的布置可以减小电气元件之间的互相干扰，保证电
气设备的正常运行。

最后，消弧消谐柜的制造和施工应符合质量管理体系的要求，如
ISO9001等。

制造商应具有相应的制造和施工经验，严格按照工艺流程进
行制造和安装。

同时，应进行必要的检测和测试，确保消弧消谐柜的性能
和质量符合要求。

总之，消弧消谐柜的技术要求涉及到多个方面，包括符合标准和规范、良好的防护性能、合理的内部结构、可靠的接线端子、完善的保护和监测
功能等。

制造商应按照这些要求进行设计、制造和施工，以确保消弧消谐
柜的可靠性和安全性。

产品名称：HYXHG消弧柜产品类型：HYXHG系列消弧柜应用领域：HYXHG消弧柜装置适用于3～35kv中性点非直接地电力系统中,主要用来限制系统运行中发生的各种相地及相间过电压,特别是消除了单相间歇性弧光接地过电压,有效地保护电气设备不受过电压的危害,提高了电力系统运行的安全性和供电的可靠性.装置的基本功能当系统发生单相接地故障时,本装置可快速将故障相直接接地.若是弧光接地,则立即熄灭电弧,将弧光接地过电压稳定在线电压的水平,可有效避免因单相接地引发的相间短路及因弧光接地过电压导致的避雷器爆炸事故;若是金属性接地,则可大大降低接触电压和跨步电压,有利于保障人身安全;如果用于以架空线路为主的电网,则装置运用5s后真空接触器分闸，若是瞬时性故障，则系统恢复正常，若为永久故障则装置再次动作后不再分闸．产品编号：10261143916产品名称：Z DXH消弧消谐及过电压保护装置规格：产品备注：产品类别：过压保护系列产品说明ZDXH 消弧消谐及过压保护装置适用于 3-35KV 中胜点非直接接地系统，主要用来限制系统运行中发生的各种相地及相间过电压（如：大气过电压、单相间歇性弧光接地过电压、铁磁谐振过电压等），特别是消除了单相间歇性弧光接地过电压，有效地保护电气设备不受过电压的危害，提高了电力系统运行的安全性和供电的可靠性。

我国现行的 3-35KV 电力系统大多采用中比点非直接接地方式，为了提高供电的可靠性，电力规程中规定此类系统在发生单相接地时仍可继续运行 2 小时，而单相接地一般有两种形式：第一种为金属性单相接地，其非故障相电压升高 0- 倍；第二种是单相间歇性弧光性接地，其过电压幅值可高达正常运行相电压的 3.5 倍。

然而运行经验证明，当这类电网发展到一定规模时，内部过电压，特别是电网发生单相间歇性弧光接地时产生的弧光接地过电压及特殊条件下产生的铁磁谐振过电压已成为这类电网设备安全运行的一大威胁，其中以单相弧光接地过电压最为严重。

10kV消弧消谐柜技术说明和技术方案消弧消谐及过电压保护装置（SHK-XGB）⒈工程系统状况：消弧消谐及过电压保护装置安装运行在10KV母线上， 10KV系统参数如下：⒈1额定电压： 10kV⒈2最高运行电压：12kV⒈3额定频率： 50HZ⒈4中性点接地方式：不接地⒈5 10KV系统单相接地电容电流：待定（根据实际计算得出）⒈6 直流操作电压：DC220V⒉装置的使用环境条件⒉1使用场所：无酸碱腐蚀处⒉2海拔高度：≤2000m⒉3相对湿度：月平均相对湿度不大于90%，日平均相对湿度不大于95%⒉4环境温度：-30℃∽+40℃⒉5污秽等级：不超过Ⅱ级（不得有粉尘、煤气、烟气等具有爆炸性的混合物）⒊装置的用途：消弧及过电压保护装置（SHK-XGB）用于10KV中性点不直接接地系统,有效地保护设备的相间和相对地绝缘,防止由单相故障发展为相间短路事故⒋装置的组成：该装置主要由小电流接地选线装置ZDX、电压互感器PT、一次消谐器XX、微机控制器ZK、交流真空接触器JZ、三相组合式过电压保护器TBP、高压限流熔断器FU、高压隔离开关、CT和接地测量电流表等组成。

⒌装置的工作原理：正常运行时微机控制器不断检测PT提供的电压信号，一旦系统发生PT断线、单相金属接地或单相弧光接地时，PT辅助二次的开口三角电压立即由低电平转为高电平，微机控制器启动中断，并根据PT二次电压的变化，判断故障类型和相别。

如果是PT单相断线故障，则装置输出开关量接点信号，同时可通过RS485（或RS232）接口与微机监控系统实现数据远传。

如果是单相金属性接地故障，则装置输出开关量接点信号，也可根据用户要求由微机控制器向真空接触器发出动作命令，同时可通过RS485（或RS232）接口与微机监控系统实现数据远传。

如果是单相弧光接地故障，则微机控制器向真空接触器发出动作命令，真空接触器在30ms内快速动作将不稳定的弧光接地转化为稳定的金属性接地。

消弧消谐柜存在的严重技术缺陷与消弧线圈相比，采用故障相接地法的消弧装置具有造价低、占地面积小等优点，对线路发生的单相接地也能够消弧。

但是，该技术的存在严重的技术缺陷，会对安全供电产生严重危害，甚至造成大面积停电，应禁止使用。

1、故障相判断不能做到100%⑴没有100%的判相理论支持。

中性点不接地系统，由于消弧线圈的长期应用，无须对故障相判断，因而故障相判断的研究仅限于经验归纳。

110kV以上中性点直接接地系统，由于重合闸的要求，故障相判断研究比较成熟，由于故障接地的复杂性，也不能做到100%的准确判断。

故障相接地消弧装置判相错误就会引起相间短路，故障相接地消弧装置无法做到100%的故障相判断，从而给系统产生严重的安全隐患。

⑵消弧柜中的高压熔断器，正是为防止判相错误而设。

故障相接地消弧装置为防止判相错误，均设置高压熔断器，来防止其判相错误产生的相间短路。

高压熔断器最重要的缺陷就是开断大电流的能力较低，这正是制约高压熔断器广泛使用的原因。

因此配电系统依然使用断路器，而不使用熔断器。

故障相消弧装置使用高压熔断器来开断因其判相错误造成的相见短路，显然是非常不可靠的，一旦高压熔断器不能正确开断，电弧在高压熔断器熔管中产生大量的热量，造成高压熔断器爆炸。

2、一旦判相错误将造成相间短路⑴高压熔断器正常开断，系统将失去消弧保护，弧光接地有可能造成事故。

⑵高压熔断器不能开断，将造成两方面的严重后果：A、要么消弧柜中的高压熔断器爆炸。

B、要么母线进线开关跳闸，造成母线停电，如化工等对供电可靠性要求特别高的企业，等于饮鸩止渴。

3、非总降变电所的开闭所、末端变母线段应严禁使用消弧柜非总降变电所任何出线发生单相接地，开闭所、末端变母线上的消弧柜都会动作，造成多点接地，总降变电所无法判断那条出线故障，超过2小时，总降变电所母线必须停电，造成大面积停电。

5、造成小容量变压器绕组发生单相接地时损坏如果变压器绕组发生单相接地，本来油浸式变压器的拉弧可自愈，不会造成事故，但采用故障相接地法的消弧装置动作后，短接一部分变压器绕组，被短接的这部分变压器绕组切割铁芯中的磁力线，产生电动势，等于故障相接地消弧装置短接一部分电源，短路电流也可达几千安乃至几十千安，从而烧坏变压器绝缘造成事故。

35KV消弧消谐柜ZRXHG-35KV PT、消弧消谐选线柜技术条件书1、技术要求本设备技术协议书适用于：ZRXHG-35KV PT、消弧消谐选线柜，主要包括该设备的功能、结构、安装、试验等方面的技术要求。

1、2环境条件1.2.1周围环境温度最高温度：40℃最低温度：-25℃最大日温差：25K1.2.2 海拔高度：≤1500m1.2.3 污秽等级：Ⅱ级1.2.4 环境相对湿度：日平均：95%；月平均：90%1.2.5地震烈度：8级1.2.6水平加速度：0.15g1、3工程条件1.3.1系统概况系统电压：35KV系统最高电压：40.5KV系统额定频率：50Hz系统中性点接地方式：非有效接地1.3.2安装地点：户内1.3.3其它要求柜内所有设备为加强绝缘型，其泄漏比距为≥1.8cm/KV（瓷绝缘）和2.0cm/KV （有机绝缘）1、4开关柜基本技术参数1.4.1柜型： KYN（61）-40.5柜体尺寸：1800*2800*2600（宽×深×高）mm ，柜体根据需方要求制作，配齐隔离开关及机械操作闭锁。

柜体颜色及并柜尺寸、眉头印字与买方柜体一致。

组屏排列方式：根据图纸要求，与开关柜一致。

买方提供开关柜并柜孔图纸、开关柜外形尺寸图纸（电子版），以方便我公司做柜体结构方案。

买方应提供一次系统图，柜体排列图。

卖方按买方提供二次原理图重新设计二次原理图由买方签字确认，买方提供端子排列图，柜顶小母线排列图。

本柜母线室水平主母排由买方提供；卖方只负责本柜隔离开关上装头分支排，所有分支排以下及柜内排套绝缘热缩管；本柜含柜顶小母线，卖方只负责将柜内相应引线引至小母线端子。

本协议中：PT、消弧柜为中间柜。

二次控制电源：DC220V。

二次端子：国内名优端子。

本柜所需PT消弧消谐选线微机保护。

2功能2.1具有雷电过电压及操作过电压保护功能。

2.2具有消除瞬时接地功能。

2.3具有消除弧光接地过电压功能,将弧光接地转化为金属性接地。

接地变的作用接地变压器简称接地变，根据填充介质，接地变可分为油式和干式；根据相数，接地变可分为三相接地变和单相接地变。

三相接地变：接地变压器的作用是在系统为△型接线或Y型接线，中性点无法引出时，引出中性点用于加接消弧线圈或电阻，此类变压器采用Z型接线（或称曲折型接线），与普通变压器的区别是，每相线圈分成两组分别反向绕在该相磁柱上，这样连接的好处是零序磁通可沿磁柱流通，而普通变压器的零序磁通是沿着漏磁磁路流通，所以Z型接地变压器的零序阻抗很小（10Ω左右），而普通变压器要大得多。

按规程规定，用普通变压器带消弧线圈时，其容量不得超过变压器容量的20%。

Z型变压器则可带90% ～100%容量的消弧线圈，接地变除可带消弧圈外，也可带二次负载，可代替所用变，从而节省投资费用。

单相接地变：单相接地变主要用于有中性点的发电机、变压器的中性点接地电阻柜，以降低电阻柜的造价和体积。

扩展阅读：我国电力系统中，的6kV、10kV、35kV电网中一般都采用中性点不接地的运行方式。

电网中主变压器配电电压侧一般为三角形接法，没有可供接地电阻的中性点。

当中性点不接地系统发生单相接地故障时，线电压三角形仍然保持对称，对用户继续工作影响不大，并且电容电流比较小（小于10A）时，一些瞬时性接地故障能够自行消失，这对提高供电可靠性，减少停电事故是非常有效的。

但是随着电力事业日益的壮大和发展，这中简单的方式已不在满足现在的需求，现在城市电网中电缆电路的增多，电容电流越来越大（超过10A），此时接地电弧不能可靠熄灭，就会产生以下后果。

1）单相接地电弧发生间歇性的熄灭与重燃，会产生弧光接地过电压，其幅值可达4U（U为正常相电压峰值）或者更高，持续时间长，会对电气设备的绝缘造成极大的危害，在绝缘薄弱处形成击穿；造成重大损失。

2）由于持续电弧造成空气的离解，破坏了周围空气的绝缘，容易发生相间短路。

3）产生铁磁谐振过电压，容易烧坏电压互感器并引起避雷器的损坏甚至可能使避雷器爆炸。

消弧柜与PT柜相比的优点
一、弧光接地过电压的危害：
（1）随着电网的发展，采用固体绝缘设备的电缆线路得到了广泛的应用。

由于固体绝缘击穿的累积效应，当系统发生单相电弧接地时，在3.5倍过电压的持续作用下，会对电气设备的绝缘造成累积损伤，在非故障相的薄弱绝缘环节造成接地击穿，进而发展为相间短路事故；（2）电弧过电压使电压互感器饱和，容易激发铁磁谐振，导致PT熔断器或电压互感器爆炸；
（3）弧光接地过电压的能量是由电源提供的，持续时间较长，当过电压能量超过避雷器所能承受的能量时，就会造成避雷器的爆炸事故。

二、消弧柜的优点：
（1）系统正常运行作为Pt柜使用，不会给系统增加任何额外负担；
（2）可以迅速消除弧光接地，将间歇性的弧光接地转换成稳定的金属性接地，同时将弧光接地过电压限制在线电压的水平。

我国电力运行规程规定，非直接接地系统发生单相接地时，允许继续运行两小时，不必停电，用户完全有时间进行倒闸操作和故障处理。

（3）由于电弧接地时间大大缩短，过电压能量降低到过电压保护器允许的400a2ms 能量指标以内，避免过电压保护器爆炸事故；
（4）由于母线过电压被限制在较低的水平，可避免激发铁磁谐振过电压；
（5）真空接触器动作前后的电流突变可根据“组幅比相”选线原则增加
“增量突变法”,使选线的灵敏度更高、更准确；
（6）消弧柜设有过电压保护器，可将各种相间及相间对地过电压限制在较低水平，保护设备
绝缘免受过电压侵害；
（7）可根据用户要求增加微机选线功能。

3、消弧柜的安装方法：与Pt柜相同。
