消弧消谐过电压保护装置(消弧消谐柜)的缺陷

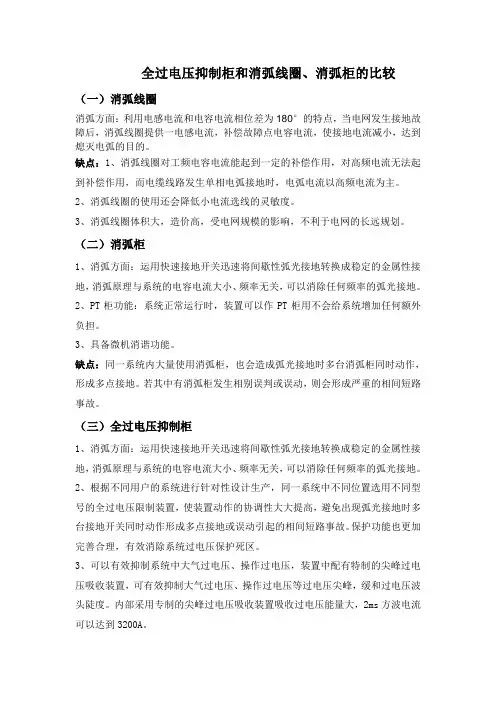

全过电压抑制柜和消弧线圈、消弧柜的比较（一）消弧线圈消弧方面：利用电感电流和电容电流相位差为180°的特点，当电网发生接地故障后，消弧线圈提供一电感电流，补偿故障点电容电流，使接地电流减小，达到熄灭电弧的目的。

缺点：1、消弧线圈对工频电容电流能起到一定的补偿作用，对高频电流无法起到补偿作用，而电缆线路发生单相电弧接地时，电弧电流以高频电流为主。

2、消弧线圈的使用还会降低小电流选线的灵敏度。

3、消弧线圈体积大，造价高，受电网规模的影响，不利于电网的长远规划。

（二）消弧柜1、消弧方面：运用快速接地开关迅速将间歇性弧光接地转换成稳定的金属性接地，消弧原理与系统的电容电流大小、频率无关，可以消除任何频率的弧光接地。

2、PT柜功能：系统正常运行时，装置可以作PT柜用不会给系统增加任何额外负担。

3、具备微机消谐功能。

缺点：同一系统内大量使用消弧柜，也会造成弧光接地时多台消弧柜同时动作，形成多点接地。

若其中有消弧柜发生相别误判或误动，则会形成严重的相间短路事故。

（三）全过电压抑制柜1、消弧方面：运用快速接地开关迅速将间歇性弧光接地转换成稳定的金属性接地，消弧原理与系统的电容电流大小、频率无关，可以消除任何频率的弧光接地。

2、根据不同用户的系统进行针对性设计生产，同一系统中不同位置选用不同型号的全过电压限制装置，使装置动作的协调性大大提高，避免出现弧光接地时多台接地开关同时动作形成多点接地或误动引起的相间短路事故。

保护功能也更加完善合理，有效消除系统过电压保护死区。

3、可以有效抑制系统中大气过电压、操作过电压，装置中配有特制的尖峰过电压吸收装置，可有效抑制大气过电压、操作过电压等过电压尖峰，缓和过电压波头陡度。

内部采用专制的尖峰过电压吸收装置吸收过电压能量大，2ms方波电流可以达到3200A。

4、PT柜功能：系统正常运行时，装置可以作PT柜用不会给系统增加任何额外负担。

5、 PT中性点接地控制保护功能：PT中性点通过加装一智能接地开关，当铁磁谐振、单相接地故障消除后三相电压恢复平衡或间歇性弧光接地时，智能接地开关瞬时动作，大大减少电容电流对PT的冲击, 避免PT烧坏和熔丝熔断的问题。

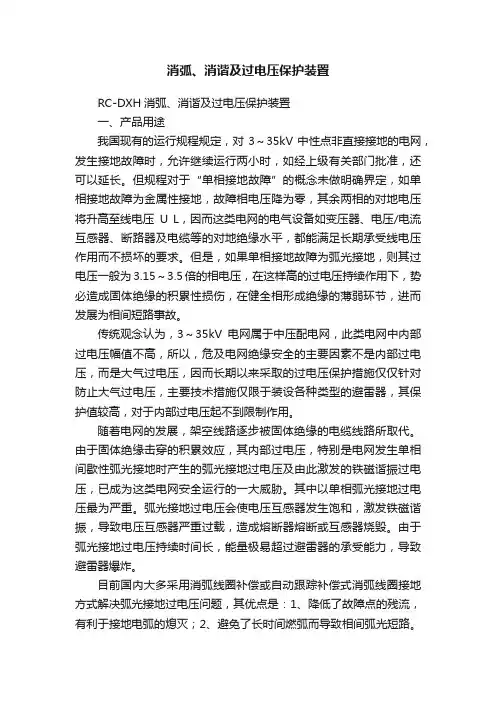

消弧、消谐及过电压保护装置RC-DXH消弧、消谐及过电压保护装置一、产品用途我国现有的运行规程规定，对3～35kV中性点非直接接地的电网，发生接地故障时，允许继续运行两小时，如经上级有关部门批准，还可以延长。

但规程对于“单相接地故障”的概念未做明确界定，如单相接地故障为金属性接地，故障相电压降为零，其余两相的对地电压将升高至线电压U L，因而这类电网的电气设备如变压器、电压/电流互感器、断路器及电缆等的对地绝缘水平，都能满足长期承受线电压作用而不损坏的要求。

但是，如果单相接地故障为弧光接地，则其过电压一般为3.15～3.5倍的相电压，在这样高的过电压持续作用下，势必造成固体绝缘的积累性损伤，在健全相形成绝缘的薄弱环节，进而发展为相间短路事故。

传统观念认为，3～35kV电网属于中压配电网，此类电网中内部过电压幅值不高，所以，危及电网绝缘安全的主要因素不是内部过电压，而是大气过电压，因而长期以来采取的过电压保护措施仅仅针对防止大气过电压，主要技术措施仅限于装设各种类型的避雷器，其保护值较高，对于内部过电压起不到限制作用。

随着电网的发展，架空线路逐步被固体绝缘的电缆线路所取代。

由于固体绝缘击穿的积累效应，其内部过电压，特别是电网发生单相间歇性弧光接地时产生的弧光接地过电压及由此激发的铁磁谐振过电压，已成为这类电网安全运行的一大威胁。

其中以单相弧光接地过电压最为严重。

弧光接地过电压会使电压互感器发生饱和，激发铁磁谐振，导致电压互感器严重过载，造成熔断器熔断或互感器烧毁。

由于弧光接地过电压持续时间长，能量极易超过避雷器的承受能力，导致避雷器爆炸。

目前国内大多采用消弧线圈补偿或自动跟踪补偿式消弧线圈接地方式解决弧光接地过电压问题，其优点是：1、降低了故障点的残流，有利于接地电弧的熄灭；2、避免了长时间燃弧而导致相间弧光短路。

3、对于金属性接地，系统可带故障运行两小时，减少了跨步电压差。

缺点是：1、容易产生串联谐振过电压和虚幻接地现象；2、放大了变压器高压侧到低压侧的传递过电压；3、使小电流选线装置灵敏度降低甚至无法选线；4、用电感电流去抵消电容电流时，对于弧光接地时的高频分量部分无法抵消，因而不能有效地限制弧光接地过电压。

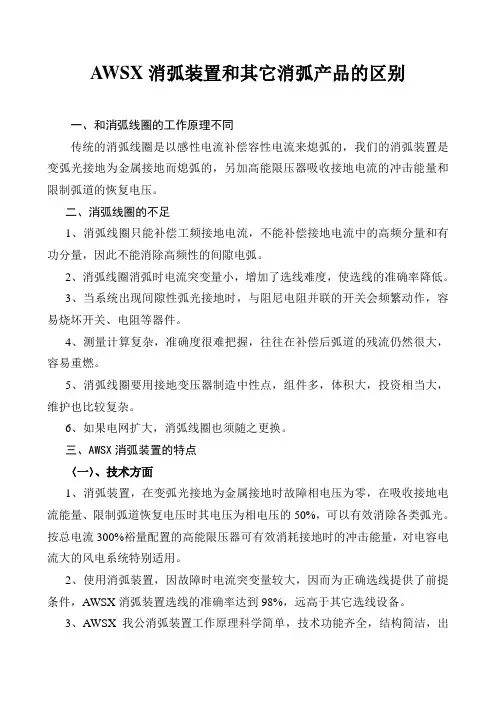

AWSX消弧装置和其它消弧产品的区别一、和消弧线圈的工作原理不同传统的消弧线圈是以感性电流补偿容性电流来熄弧的，我们的消弧装置是变弧光接地为金属接地而熄弧的，另加高能限压器吸收接地电流的冲击能量和限制弧道的恢复电压。

二、消弧线圈的不足1、消弧线圈只能补偿工频接地电流，不能补偿接地电流中的高频分量和有功分量，因此不能消除高频性的间隙电弧。

2、消弧线圈消弧时电流突变量小，增加了选线难度，使选线的准确率降低。

3、当系统出现间隙性弧光接地时，与阻尼电阻并联的开关会频繁动作，容易烧坏开关、电阻等器件。

4、测量计算复杂，准确度很难把握，往往在补偿后弧道的残流仍然很大，容易重燃。

5、消弧线圈要用接地变压器制造中性点，组件多，体积大，投资相当大，维护也比较复杂。

6、如果电网扩大，消弧线圈也须随之更换。

三、AWSX消弧装置的特点〈一〉、技术方面1、消弧装置，在变弧光接地为金属接地时故障相电压为零，在吸收接地电流能量、限制弧道恢复电压时其电压为相电压的50%，可以有效消除各类弧光。

按总电流300%裕量配置的高能限压器可有效消耗接地时的冲击能量，对电容电流大的风电系统特别适用。

2、使用消弧装置，因故障时电流突变量较大，因而为正确选线提供了前提条件，AWSX消弧装置选线的准确率达到98%，远高于其它选线设备。

3、AWSX我公消弧装置工作原理科学简单，技术功能齐全，结构简洁，出厂整定后，正常运行时一般不需要维护，到消弧动作时才需要检查动作后的情况（如看熔丝是否熔断，查阅动作记录等）。

〈二〉、经济方面1、使用AWSX消弧装置，不需要再用消弧线圈，不需要再用接地变压器，不需要再用阻尼电阻，也不需要自动调谐装置。

2、AWSX消弧装置，有选线和消除谐振的功能，因此不需要再另外购买小电流选线装置，不需要再另外购买消谐装置。

3、AWSX消弧装置装有零序电流互感器，具有原PT柜功能，因此不需要再另外配备PT柜。

4、AWSX消弧装置和普通开关柜一样大小，可和开关柜并排安装。

YHXHG消弧消谐装置用户手册上海益护电气科技有限公司前言在中性点非有效接地的3～35kV电网中，除雷电过电压外，由单相间歇电弧接地及谐振引起的过电压最为频繁，且有较高的幅值和较长的持续时间，对电气设备的内绝缘造成积累性损伤，在外绝缘薄弱点造成对地击穿或相间闪络,引发短路事故、造成无间隙氧化锌避雷器爆炸等。

目前，限制弧光接地过电压的主要措施仍是将电网中性点经消弧线圈接地。

但消弧线圈并不能限制间歇性电弧接地过电压，甚至因消弧线圈的存在，电弧重燃可能在恢复电压最大时刻才发生，使弧光接地过电压更高。

消弧线圈不能补偿接地电流中的高频分量和有功分量，高频性的间歇电弧接地故障不能消除，在有功分量大于一定值时，故障点接地电弧同样不能自熄。

实际运行经验也证明，在中性点经消弧线圈接地的3～35KV电网中，由弧光接地和谐振引发的事故时有发生。

目录一产品型号说明 (3)二用途及特点 (3)三使用条件 (3)四装置额定参数 (4)五工作原理简介 (4)六 ZK微机主控使用说明 (5)七试验方法、项目及技术要求 (7)八投运 . (7)九使用须知 (8)十简易故障排除 (8)十一储存、安装 (8)十二售后服务 (8)一、产品型号说明二、用途及特点1）装置的用途：XHG消弧消谐柜，是我公司为解决谐振过电压和弧光接地过电压对中性点非有效接地电网的侵害而研制、生产的最新产品。

广泛应用于我国电力、冶金、化工、煤炭、石油等3～35KV电网中。

2）装置的特点：a)能将各类过电压限制到较低的水平，使因过电压引起的绝缘事故大为减少。

b)其消弧和限制过电压的机理与电网电容电流的大小无关，因而其保护性能不受电网运行方式的改变和电网扩大的影响。

c)原来按设计规范要求应安装消弧线圈的系统可以不再安装；而且其限制弧光接地过电压的功能比装设消弧线圈更好、更完善。

d)使这类电网中金属氧化锌避雷器（MOA）发生爆炸的几率大为减少。

e)系统无需再配置专用的消谐装置，而其效果更好。

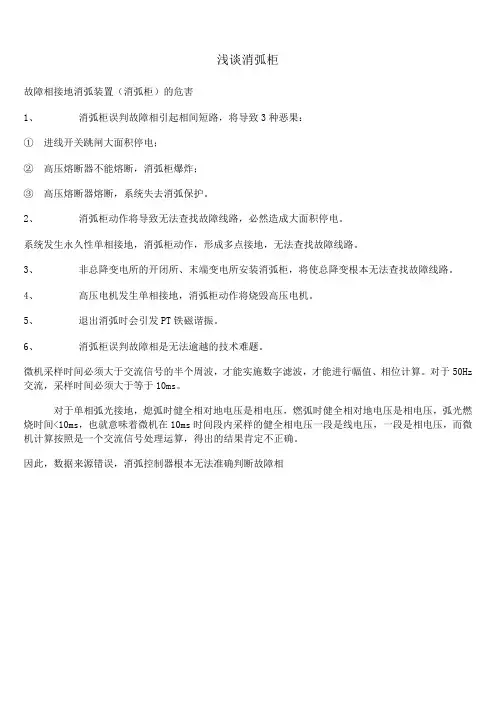

浅谈消弧柜故障相接地消弧装置（消弧柜）的危害1、消弧柜误判故障相引起相间短路，将导致3种恶果：①进线开关跳闸大面积停电；②高压熔断器不能熔断，消弧柜爆炸；③高压熔断器熔断，系统失去消弧保护。

2、消弧柜动作将导致无法查找故障线路，必然造成大面积停电。

系统发生永久性单相接地，消弧柜动作，形成多点接地，无法查找故障线路。

3、非总降变电所的开闭所、末端变电所安装消弧柜，将使总降变根本无法查找故障线路。

4、高压电机发生单相接地，消弧柜动作将烧毁高压电机。

5、退出消弧时会引发PT铁磁谐振。

6、消弧柜误判故障相是无法逾越的技术难题。

微机采样时间必须大于交流信号的半个周波，才能实施数字滤波，才能进行幅值、相位计算。

对于50Hz 交流，采样时间必须大于等于10ms。

对于单相弧光接地，熄弧时健全相对地电压是相电压，燃弧时健全相对地电压是相电压，弧光燃烧时间<10ms，也就意味着微机在10ms时间段内采样的健全相电压一段是线电压，一段是相电压，而微机计算按照是一个交流信号处理运算，得出的结果肯定不正确。

因此，数据来源错误，消弧控制器根本无法准确判断故障相消弧柜详细介绍：XHG消弧消谐及过压保护装置适用于3-35KV 中胜点非直接接地系统，主要用来限制系统运行中发生的各种相地及相间过电压（如：大气过电压、单相间歇性弧光接地过电压、铁磁谐振过电压等），特别是消除了单相间歇性弧光接地过电压，有效地保护电气设备不受过电压的危害，提高了电力系统运行的安全性和供电的可靠性。

我国现行的3-35KV 电力系统大多采用中比点非直接接地方式，为了提高供电的可靠性，电力规程中规定此类系统在发生单相接地时仍可继续运行 2 小时，而单相接地一般有两种形式：第一种为金属性单相接地，其非故障相电压升高0- 倍；第二种是单相间歇性弧光性接地，其过电压幅值可高达正常运行相电压的 3.5 倍。

然而运行经验证明，当这类电网发展到一定规模时，内部过电压，特别是电网发生单相间歇性弧光接地时产生的弧光接地过电压及特殊条件下产生的铁磁谐振过电压已成为这类电网设备安全运行的一大威胁，其中以单相弧光接地过电压最为严重。

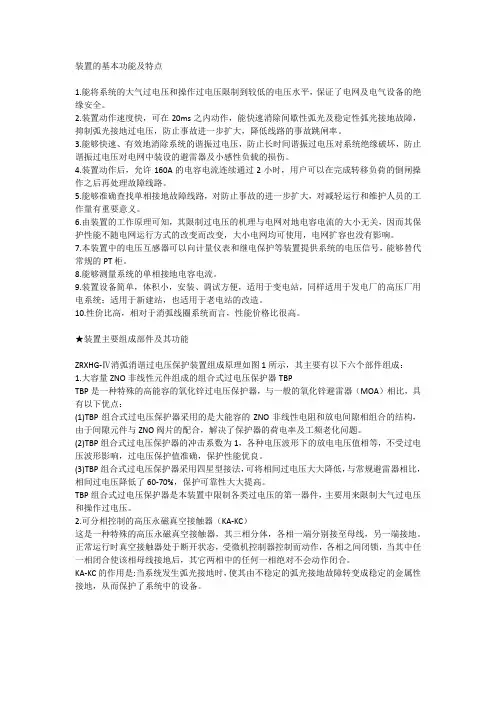

装置的基本功能及特点1.能将系统的大气过电压和操作过电压限制到较低的电压水平，保证了电网及电气设备的绝缘安全。

2.装置动作速度快，可在20ms之内动作，能快速消除间歇性弧光及稳定性弧光接地故障，抑制弧光接地过电压，防止事故进一步扩大，降低线路的事故跳闸率。

3.能够快速、有效地消除系统的谐振过电压，防止长时间谐振过电压对系统绝缘破坏，防止谐振过电压对电网中装设的避雷器及小感性负载的损伤。

4.装置动作后，允许160A的电容电流连续通过2小时，用户可以在完成转移负荷的倒闸操作之后再处理故障线路。

5.能够准确查找单相接地故障线路，对防止事故的进一步扩大，对减轻运行和维护人员的工作量有重要意义。

6.由装置的工作原理可知，其限制过电压的机理与电网对地电容电流的大小无关，因而其保护性能不随电网运行方式的改变而改变，大小电网均可使用，电网扩容也没有影响。

7.本装置中的电压互感器可以向计量仪表和继电保护等装置提供系统的电压信号，能够替代常规的PT柜。

8.能够测量系统的单相接地电容电流。

9.装置设备简单，体积小，安装、调试方便，适用于变电站，同样适用于发电厂的高压厂用电系统；适用于新建站，也适用于老电站的改造。

10.性价比高，相对于消弧线圈系统而言，性能价格比很高。

★装置主要组成部件及其功能ZRXHG-Ⅳ消弧消谐过电压保护装置组成原理如图1所示，其主要有以下六个部件组成：1.大容量ZNO非线性元件组成的组合式过电压保护器TBPTBP是一种特殊的高能容的氧化锌过电压保护器，与一般的氧化锌避雷器（MOA）相比，具有以下优点：(1)TBP组合式过电压保护器采用的是大能容的ZNO非线性电阻和放电间隙相组合的结构，由于间隙元件与ZNO阀片的配合，解决了保护器的荷电率及工频老化问题。

(2)TBP组合式过电压保护器的冲击系数为1，各种电压波形下的放电电压值相等，不受过电压波形影响，过电压保护值准确，保护性能优良。

(3)TBP组合式过电压保护器采用四星型接法，可将相间过电压大大降低，与常规避雷器相比，相间过电压降低了60-70%，保护可靠性大大提高。

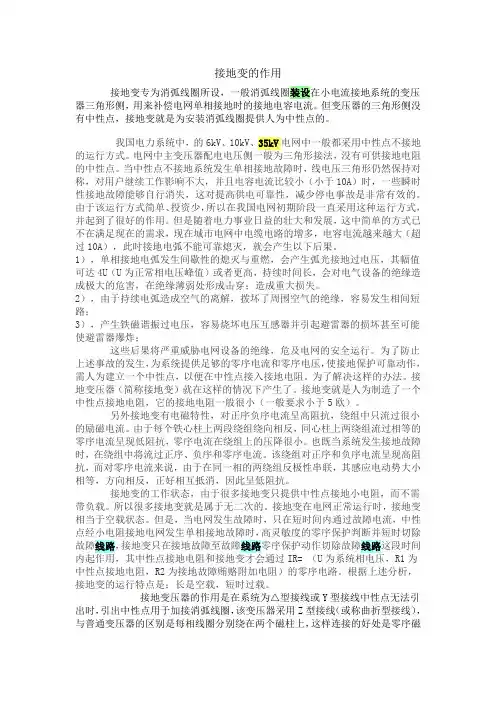

接地变的作用接地变专为消弧线圈所设，一般消弧线圈装设在小电流接地系统的变压器三角形侧，用来补偿电网单相接地时的接地电容电流。

但变压器的三角形侧没有中性点，接地变就是为安装消弧线圈提供人为中性点的。

我国电力系统中，的6kV、10kV、35kV电网中一般都采用中性点不接地的运行方式。

电网中主变压器配电电压侧一般为三角形接法，没有可供接地电阻的中性点。

当中性点不接地系统发生单相接地故障时，线电压三角形仍然保持对称，对用户继续工作影响不大，并且电容电流比较小（小于10A）时，一些瞬时性接地故障能够自行消失，这对提高供电可靠性，减少停电事故是非常有效的。

由于该运行方式简单、投资少，所以在我国电网初期阶段一直采用这种运行方式，并起到了很好的作用。

但是随着电力事业日益的壮大和发展，这中简单的方式已不在满足现在的需求，现在城市电网中电缆电路的增多，电容电流越来越大（超过10A），此时接地电弧不能可靠熄灭，就会产生以下后果。

1），单相接地电弧发生间歇性的熄灭与重燃，会产生弧光接地过电压，其幅值可达4U（U为正常相电压峰值）或者更高，持续时间长，会对电气设备的绝缘造成极大的危害，在绝缘薄弱处形成击穿；造成重大损失。

2），由于持续电弧造成空气的离解，拨坏了周围空气的绝缘，容易发生相间短路；3），产生铁磁谐振过电压，容易烧坏电压互感器并引起避雷器的损坏甚至可能使避雷器爆炸；这些后果将严重威胁电网设备的绝缘，危及电网的安全运行。

为了防止上述事故的发生，为系统提供足够的零序电流和零序电压，使接地保护可靠动作，需人为建立一个中性点，以便在中性点接入接地电阻。

为了解决这样的办法。

接地变压器（简称接地变）就在这样的情况下产生了。

接地变就是人为制造了一个中性点接地电阻，它的接地电阻一般很小（一般要求小于5欧）。

另外接地变有电磁特性，对正序负序电流呈高阻抗，绕组中只流过很小的励磁电流。

由于每个铁心柱上两段绕组绕向相反，同心柱上两绕组流过相等的零序电流呈现低阻抗，零序电流在绕组上的压降很小。

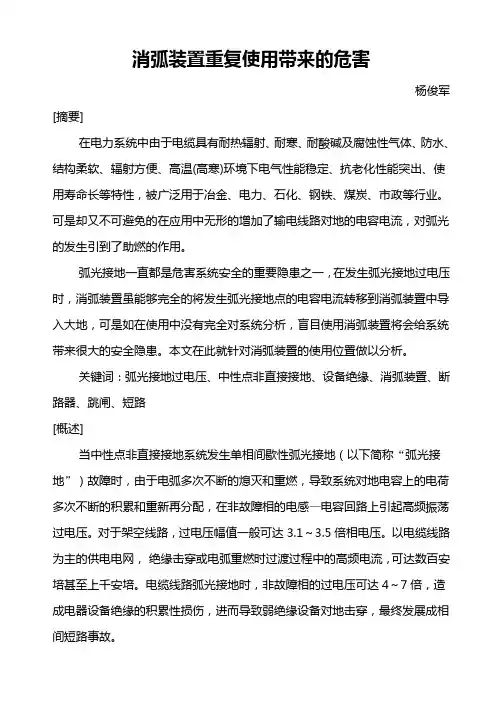

消弧装臵重复使用带来的危害杨俊军[摘要]在电力系统中由于电缆具有耐热辐射、耐寒、耐酸碱及腐蚀性气体、防水、结构柔软、辐射方便、高温(高寒)环境下电气性能稳定、抗老化性能突出、使用寿命长等特性，被广泛用于冶金、电力、石化、钢铁、煤炭、市政等行业。

可是却又不可避免的在应用中无形的增加了输电线路对地的电容电流，对弧光的发生引到了助燃的作用。

弧光接地一直都是危害系统安全的重要隐患之一，在发生弧光接地过电压时，消弧装臵虽能够完全的将发生弧光接地点的电容电流转移到消弧装臵中导入大地，可是如在使用中没有完全对系统分析，盲目使用消弧装臵将会给系统带来很大的安全隐患。

本文在此就针对消弧装臵的使用位臵做以分析。

关键词：弧光接地过电压、中性点非直接接地、设备绝缘、消弧装臵、断路器、跳闸、短路[概述]当中性点非直接接地系统发生单相间歇性弧光接地（以下简称“弧光接地”）故障时，由于电弧多次不断的熄灭和重燃，导致系统对地电容上的电荷多次不断的积累和重新再分配，在非故障相的电感—电容回路上引起高频振荡过电压。

对于架空线路，过电压幅值一般可达3.1～3.5倍相电压。

以电缆线路为主的供电电网，绝缘击穿或电弧重燃时过渡过程中的高频电流，可达数百安培甚至上千安培。

电缆线路弧光接地时，非故障相的过电压可达4～7倍，造成电器设备绝缘的积累性损伤，进而导致弱绝缘设备对地击穿，最终发展成相间短路事故。

早期，我国的电网规模比较小，以架空线路为主，由于架空线路的绝缘具有可恢复性，线路的过电压承受能力很高，因此，弧光接地过电压的危害并不大。

随着城网改造的进行，架空线路逐步被电缆线路取代，中压电网中固体绝缘的设备逐年增多，以及现有电缆线路随着运行时间的加长绝缘逐渐老化。

近几年来弧光接地过电压的问题越来越突出，以至于电缆放炮等绝缘事故成为影响企业内部电网和供电电网安全运行的主要因素。

为了解决电网中弧光接地过电压对固体绝缘的破坏，目前国内在中性点非直接接地的系统中主要采用中性点经消弧线圈接地、中性点经小电阻接地、中性点不接地采用消弧装臵，这三种保护方式，虽然都得到了广泛的应用，但是却都存在一定的缺陷，特别是消弧装臵不仅存在保护的盲区，还在使用位臵不正确时会给系统带来安全上的隐患，轻则让运行、维护人员增加很多的劳动量，做些无用功，重则会导致大面积停电事故的发生。

区别于金属接地，弧光接地的故障点与地之间不是直接接触，而是通过电弧接触，因而弧光接地就有了其特点：1）接地是不稳定的，随着引弧、息弧、重新燃弧……而产生很高的过电压，叫弧光过电压，是危害电力系统的一大罪魁；2）弧光接地故障通过重合闸往往可以恢复；3）弧光接地多发于中性点不接地系统中，合理配置消弧线圈可以减小零序电流从而使电弧不易建立，可以减轻或消除弧光过电压的危害。

4）中性点接地系统中也有弧光接地的问题，但由于其零序阻抗很低（接近于0），再则其故障电流很大，易形成稳定的电弧，几乎没有过电压，并且其故障电流将迅速作用于断路器跳闸，其故障时间极短，因此几乎没有过电压危害，在中性点接地系统中也就很少提起弧光接地的问题。

消弧消谐过电压保护装置装置的基本功能及特点1.能将系统的大气过电压和操作过电压限制到较低的电压水平，保证了电网及电气设备的绝缘安全。

2.装置动作速度快，可在20ms之内动作，能快速消除间歇性弧光及稳定性弧光接地故障，抑制弧光接地过电压，防止事故进一步扩大，降低线路的事故跳闸率。

3.能够快速、有效地消除系统的谐振过电压，防止长时间谐振过电压对系统绝缘破坏，防止谐振过电压对电网中装设的避雷器及小感性负载的损伤。

4.装置动作后，允许160A的电容电流连续通过2小时，用户可以在完成转移负荷的倒闸操作之后再处理故障线路。

5.能够准确查找单相接地故障线路，对防止事故的进一步扩大，对减轻运行和维护人员的工作量有重要意义。

6.由装置的工作原理可知，其限制过电压的机理与电网对地电容电流的大小无关，因而其保护性能不随电网运行方式的改变而改变，大小电网均可使用，电网扩容也没有影响。

7.本装置中的电压互感器可以向计量仪表和继电保护等装置提供系统的电压信号，能够替代常规的PT柜。

8.能够测量系统的单相接地电容电流。

9.装置设备简单，体积小，安装、调试方便，适用于变电站，同样适用于发电厂的高压厂用电系统；适用于新建站，也适用于老电站的改造。

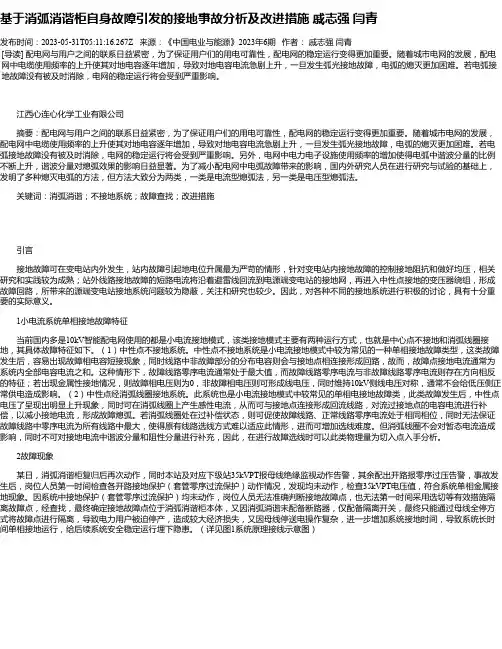

基于消弧消谐柜自身故障引发的接地事故分析及改进措施戚志强闫青发布时间：2023-05-31T05:11:16.267Z 来源：《中国电业与能源》2023年6期作者：戚志强闫青[导读] 配电网与用户之间的联系日益紧密，为了保证用户们的用电可靠性，配电网的稳定运行变得更加重要。

随着城市电网的发展，配电网中电缆使用频率的上升使其对地电容逐年增加，导致对地电容电流急剧上升，一旦发生弧光接地故障，电弧的熄灭更加困难。

若电弧接地故障没有被及时消除，电网的稳定运行将会受到严重影响。

江西心连心化学工业有限公司摘要：配电网与用户之间的联系日益紧密，为了保证用户们的用电可靠性，配电网的稳定运行变得更加重要。

随着城市电网的发展，配电网中电缆使用频率的上升使其对地电容逐年增加，导致对地电容电流急剧上升，一旦发生弧光接地故障，电弧的熄灭更加困难。

若电弧接地故障没有被及时消除，电网的稳定运行将会受到严重影响。

另外，电网中电力电子设施使用频率的增加使得电弧中谐波分量的比例不断上升，谐波分量对熄弧效果的影响日益显著。

为了减小配电网中电弧故障带来的影响，国内外研究人员在进行研究与试验的基础上，发明了多种熄灭电弧的方法，但方法大致分为两类，一类是电流型熄弧法，另一类是电压型熄弧法。

关键词：消弧消谐；不接地系统；故障查找；改进措施引言接地故障可在变电站内外发生，站内故障引起地电位升属最为严苛的情形，针对变电站内接地故障的控制接地阻抗和做好均压，相关研究和实践较为成熟；站外线路接地故障的短路电流将沿着避雷线回流到电源端变电站的接地网，再进入中性点接地的变压器绕组，形成故障回路，所带来的源端变电站接地系统问题较为隐蔽，关注和研究也较少。

因此，对各种不同的接地系统进行积极的讨论，具有十分重要的实际意义。

1小电流系统单相接地故障特征当前国内多是10kV智能配电网使用的都是小电流接地模式，该类接地模式主要有两种运行方式，也就是中心点不接地和消弧线圈接地，其具体故障特征如下。

AWSX消弧装置和其它消弧产品的区别一、和消弧线圈的工作原理不同传统的消弧线圈是以感性电流补偿容性电流来熄弧的，我们的消弧装置是变弧光接地为金属接地而熄弧的，另加高能限压器吸收接地电流的冲击能量和限制弧道的恢复电压。

二、消弧线圈的不足1、消弧线圈只能补偿工频接地电流，不能补偿接地电流中的高频分量和有功分量，因此不能消除高频性的间隙电弧。

2、消弧线圈消弧时电流突变量小，增加了选线难度，使选线的准确率降低。

3、当系统出现间隙性弧光接地时，与阻尼电阻并联的开关会频繁动作，容易烧坏开关、电阻等器件。

4、测量计算复杂，准确度很难把握，往往在补偿后弧道的残流仍然很大，容易重燃。

5、消弧线圈要用接地变压器制造中性点，组件多，体积大，投资相当大，维护也比较复杂。

6、如果电网扩大，消弧线圈也须随之更换。

三、AWSX消弧装置的特点〈一〉、技术方面1、消弧装置，在变弧光接地为金属接地时故障相电压为零，在吸收接地电流能量、限制弧道恢复电压时其电压为相电压的50%，可以有效消除各类弧光。

按总电流300%裕量配置的高能限压器可有效消耗接地时的冲击能量，对电容电流大的风电系统特别适用。

2、使用消弧装置，因故障时电流突变量较大，因而为正确选线提供了前提条件，AWSX消弧装置选线的准确率达到98%，远高于其它选线设备。

3、AWSX我公消弧装置工作原理科学简单，技术功能齐全，结构简洁，出厂整定后，正常运行时一般不需要维护，到消弧动作时才需要检查动作后的情况（如看熔丝是否熔断，查阅动作记录等）。

〈二〉、经济方面1、使用AWSX消弧装置，不需要再用消弧线圈，不需要再用接地变压器，不需要再用阻尼电阻，也不需要自动调谐装置。

2、AWSX消弧装置，有选线和消除谐振的功能，因此不需要再另外购买小电流选线装置，不需要再另外购买消谐装置。

3、AWSX消弧装置装有零序电流互感器，具有原PT柜功能，因此不需要再另外配备PT柜。

4、AWSX消弧装置和普通开关柜一样大小，可和开关柜并排安装。

消弧消谐柜及过电压保护装置一、ENR-XHZ系列消弧消谐柜概述：传统消弧技术概述长期以来，我国3～66KV的电网大多采用中性点不接地的运行方式。

我国国家标准规定，这类电网在发生单相接地故障后允许短时间带故障运行。

此类电网中的内部过电压绝对值不高，所以危及电网绝缘安全水平的主要因素不是内部过电压，而是大气过电压（即雷电过电压），因而长期以来采取的过电压保护措施仅是以防止大气过电压对设备的侵害。

主要技术措施仅限于装设各类避雷器，按躲过内部过电压设计，因而仅对保护雷电侵害有效，对于内部过电压不起任何保护作用。

然而，运行经验证明，当这类电网发展到一定规模时，内部过电压，特别是电网发生单相间歇性孤光接地时产生的孤光接地过电压，及特殊条件下产生的铁磁谐振过电压已成为这类电网设备安全运行的一大威胁；其中单相弧光接地过电压及特殊条件下产生的铁磁谐振过电压已成为这类电网设备安全运行的一大威胁，其中以单相弧光接地过电压最为严重。

随着我国对城市及农村电网的大规模技术改造，城市、农村的配电网必定向电缆化发展，系统对电容电流在逐渐增大，弧光接地过电压问题也日益严重起来。

为了解决上述问题，不少电网在电网中性点装设消弧线圈，当系统发生单相弧光接地时，利用消弧线圈产生的感性电流对故障点电容电流进行补偿，使流经故障点残留减小，从而达到自然熄弧的目的。

运行经验表明，虽然消弧线圈对抑制间歇性弧光接地过电压有一定作用，但在使用中也发现消弧线圈存在的一些问题。

1、由于电网运行方式的多样化及弧光接地点的随机性，消弧线圈要对电容电流进行有效补偿却有难度，且消弧线圈仅仅补偿了工频电容电流，而实际通过接地点的电流不仅有工频电容电流，而且包含大量的高频电流及阻性电流，严重时仅高频电流及阻性电流就可以维持电弧的持续燃烧。

2、当电网发生断线、非全向、同杆线路的电容耦合等非接地故障，使电网的不对称电压升高，可能导致消弧线圈的自动调节控制器误判电网发生接地而动作，这时将会在电网中产生很高的中性点位移电压，造成系统中一相或两相电压升高很多，以致损坏电网中的其它设备。

消弧线圈和消弧消谐及过电压保护装置模版【摘要】：随着电力系统的快速发展，消弧线圈和消谐及过电压保护装置作为电力系统中重要的安全装置，扮演着重要的角色。

本文将对消弧线圈和消谐及过电压保护装置的模版进行详细讨论和介绍，包括原理、构造、工作原理、应用等方面。

同时，还探讨了消弧线圈和消谐及过电压保护装置的优缺点，并对未来的改进和发展提出了展望。

【关键词】：消弧线圈；消谐及过电压保护装置；模版；原理；构造；工作原理。

1. 引言消弧线圈和消谐及过电压保护装置是电力系统中重要的安全装置，用于保护电力设备免受过电压和电弧的损害。

消弧线圈主要用于限制、抑制和消除电弧，消谐及过电压保护装置主要用于抑制和消除谐振过电压。

消弧线圈和消谐及过电压保护装置在电力系统中的应用越来越广泛，对电力设备的安全运行起着重要作用。

2. 消弧线圈模版2.1 原理消弧线圈是一种用于保护电力设备免受电弧损害的装置。

它通过在电路中串联一个电感元件来形成阻抗，限制电弧电流的大小，并将电弧能量转化为磁场能量，从而使电弧能够迅速熄灭。

消弧线圈的原理主要包括电感阻抗原理、磁场作用原理和电弧熄灭原理。

2.2 构造消弧线圈主要由铜线圈、铁芯和绝缘材料组成。

铜线圈用于产生磁场，铁芯用于增强磁场，绝缘材料用于隔离电线和保护铜线圈。

消弧线圈的构造一般分为直线型和环型两种，直线型适用于直线电路，环型适用于环形电路。

2.3 工作原理当电路中发生电弧时，电弧电流通过消弧线圈，受到电感阻抗的限制。

消弧线圈产生的磁场作用于电弧，将其能量转化为磁场能量，使电弧迅速熄灭。

同时，电弧电流也会产生一定的感应电动势，将电弧能量转化为电能，用于电力设备的继电器动作或负荷电阻的工作。

2.4 应用消弧线圈主要应用于高压开关设备、断路器和隔离开关等电力设备中。

它可以限制、抑制和消除电弧，防止电力设备因电弧而损坏，提高设备的可靠性和安全性。

3. 消谐及过电压保护装置模版3.1 原理消谐及过电压保护装置是一种用于抑制和消除谐振过电压的装置。

配电系统消弧\消谐装置应用中相关问题研讨摘要：分析了几种常用消弧装置对配电网中内部过电压防护的作用和效果；综合考虑了变电站、开闭所接地选线的实现，以及配网自动化系统中接地故障区段定位等问题；结合现场运行实践，给出了消弧装置应用的指导原则和技术建议。

提出了对于电缆化比例较大的配电网，宜选用自动跟踪补偿消弧装置，为了实现可靠接地保护及区段定位，短时加并中值电阻是一种较好的解决方案；延时加并高值电阻方案，也值得进一步研究;建议对于以架空线路为主的配电网，可以考虑选用新型消弧及过电压保护装置，并对该装置加以完善。

关键词：配电网;消弧装置;过电压防护;接地选线与定位;应用探讨0.引言为了提高配电网络的安全可靠性，装设消弧装置作为一项重要的技术措施，越来越被广泛采用。

然而，消弧技术还与过电压防护、接地选线与故障区段定位等问题密切相关，在实际应用中，有必要对各种相关技术问题进行综合分析比较与应用探讨。

1.常用消弧装置的特点1. 1自动跟踪补偿消弧装置消弧线圈（XHQ）（1）调匝式XHQ：这种最传统消弧装置的调流方式是通过有载分接开关改变主绕组的匝数来实现。

具有结构简单、补偿速度快(10μs)、运行可靠、不产生谐波等优点。

主要缺点是受分接开关档位数的限制，调节范围存在一个较高的电流下限（约20%IN起调），且调档速度较慢。

（2）调容式XHQ：其调流方式是通过改变消弧线圈二次绕组接入的电容容量和数量来调节消弧线圈的电流。

主要优点与调匝式类似，同时调档速度较快，虽也为有级调节，但可调级数多，调节范围宽。

主要缺点是调节电容器较易老化、损坏,电容值随运行时间可能有所变化。

（3）相控式XHQ：实质上是一台高短路阻抗变压器，通过调节二次绕组中两个反向并接可控硅的导通角，来改变装置的等值阻抗（短路阻抗），从而实现补偿电流的调流。

其主要优点是可在0～100％IN间连续无级调节、无需阻尼电阻。

然而，补偿速度较慢(60ms以上)且不够稳定，大功率可控硅容易出现故障，并会产生谐波。

变电站中消弧消谐装置的利和弊邵波作者：马洪涛岳鹏韩志威来源：《新丝路杂志（下旬）》2017年第11期摘要：变电站中多采用中性点不接地的小电流接地方式，针对单相接地故障选择使用消弧消谐装置的问题，对消弧消谐装置在使用中的利弊进行了分析。

关键词：消弧消谐；过电保护；中性不接地；一、引言变电站作为电力系统的重要组成部分，其寿命周期一般长达30～50年，其设备的运行状态直接影响到整个电网的安全与稳定。

为了提高电网的供电可靠性，一直以来我国6～35kV 配电网多采用中性点不接地的小电流接地方式，该运行方式在单相接地时允许短时间带故障运行，大大提高了系统的供电可靠性。

但是，随着近几年来配电网规模的不断扩大，电网对地电容电流不断增加，特别是电缆线路的大量投入，使电网对地电容电流急剧增加，单相接地故障的接地电弧难以自行熄灭，长时间带故障运行会造成系统绝缘变差，如果发生间歇性弧光接地，还会引起弧光过电压，造成电网绝缘击穿等事故，破坏电网的安全运行。

在配电网的实际运行中，单相接地故障是最主要的故障形式，大约占到电网故障的80%左右，由于短时间带故障运行一般不会影响电网的安全稳定，因此，为了提高供电的连续性，允许电网带故障短时运行。

但是，单相接地故障会使电网非故障相电压过高，最高可达额定相电压的3倍，长时间运行会使系统绝缘变差，发展成其它事故，因此必须尽快检出故障线路，按照规程规定应在1—2小时加以切除。

传统的故障线路查找办法是拉闸断电式，即由运行人员依次断开、闭合各条供电线路，直至接地指示消失。

这种手动寻找故障线路的方法不仅繁琐，而且严重影响非故障线路的供电可靠性和电网的安全性。

为了解决这一问题，近几年来出现了很多自动选线装置，这些装置集消弧消谐选线及过电压保护，对于提高供电可靠性和变电站自动化水平具有重要意义。

二、消弧消谐装置及工作原理1.消弧消谐装置消弧消谐装置又名（微机消弧消谐选线及过电压保护装置），是电力行业中用于6～35KV中性点不接地、中性点经消弧线圈接地或中性点经高阻接地的电力系统中，能对系统中的各类过电压加以限制，有效地提高了系统运行安全性及供电可靠性。

消弧消谐柜存在的严重技术缺陷与消弧线圈相比，采用故障相接地法的消弧装置具有造价低、占地面积小等优点，对线路发生的单相接地也能够消弧。

但是，该技术的存在严重的技术缺陷，会对安全供电产生严重危害，甚至造成大面积停电，应禁止使用。

1、故障相判断不能做到100%⑴没有100%的判相理论支持。

中性点不接地系统，由于消弧线圈的长期应用，无须对故障相判断，因而故障相判断的研究仅限于经验归纳。

110kV以上中性点直接接地系统，由于重合闸的要求，故障相判断研究比较成熟，由于故障接地的复杂性，也不能做到100%的准确判断。

故障相接地消弧装置判相错误就会引起相间短路，故障相接地消弧装置无法做到100%的故障相判断，从而给系统产生严重的安全隐患。

⑵消弧柜中的高压熔断器，正是为防止判相错误而设。

故障相接地消弧装置为防止判相错误，均设置高压熔断器，来防止其判相错误产生的相间短路。

高压熔断器最重要的缺陷就是开断大电流的能力较低，这正是制约高压熔断器广泛使用的原因。

因此配电系统依然使用断路器，而不使用熔断器。

故障相消弧装置使用高压熔断器来开断因其判相错误造成的相见短路，显然是非常不可靠的，一旦高压熔断器不能正确开断，电弧在高压熔断器熔管中产生大量的热量，造成高压熔断器爆炸。

2、一旦判相错误将造成相间短路⑴高压熔断器正常开断，系统将失去消弧保护，弧光接地有可能造成事故。

⑵高压熔断器不能开断，将造成两方面的严重后果：A、要么消弧柜中的高压熔断器爆炸。

B、要么母线进线开关跳闸，造成母线停电，如化工等对供电可靠性要求特别高的企业，等于饮鸩止渴。

3、非总降变电所的开闭所、末端变母线段应严禁使用消弧柜非总降变电所任何出线发生单相接地，开闭所、末端变母线上的消弧柜都会动作，造成多点接地，总降变电所无法判断那条出线故障，超过2小时，总降变电所母线必须停电，造成大面积停电。

5、造成小容量变压器绕组发生单相接地时损坏如果变压器绕组发生单相接地，本来油浸式变压器的拉弧可自愈，不会造成事故，但采用故障相接地法的消弧装置动作后，短接一部分变压器绕组，被短接的这部分变压器绕组切割铁芯中的磁力线，产生电动势，等于故障相接地消弧装置短接一部分电源，短路电流也可达几千安乃至几十千安，从而烧坏变压器绝缘造成事故。

接地变的作用接地变压器简称接地变，根据填充介质，接地变可分为油式和干式；根据相数，接地变可分为三相接地变和单相接地变。

三相接地变：接地变压器的作用是在系统为△型接线或Y型接线，中性点无法引出时，引出中性点用于加接消弧线圈或电阻，此类变压器采用Z型接线（或称曲折型接线），与普通变压器的区别是，每相线圈分成两组分别反向绕在该相磁柱上，这样连接的好处是零序磁通可沿磁柱流通，而普通变压器的零序磁通是沿着漏磁磁路流通，所以Z型接地变压器的零序阻抗很小（10Ω左右），而普通变压器要大得多。

按规程规定，用普通变压器带消弧线圈时，其容量不得超过变压器容量的20%。

Z型变压器则可带90% ～100%容量的消弧线圈，接地变除可带消弧圈外，也可带二次负载，可代替所用变，从而节省投资费用。

单相接地变：单相接地变主要用于有中性点的发电机、变压器的中性点接地电阻柜，以降低电阻柜的造价和体积。

扩展阅读：我国电力系统中，的6kV、10kV、35kV电网中一般都采用中性点不接地的运行方式。

电网中主变压器配电电压侧一般为三角形接法，没有可供接地电阻的中性点。

当中性点不接地系统发生单相接地故障时，线电压三角形仍然保持对称，对用户继续工作影响不大，并且电容电流比较小（小于10A）时，一些瞬时性接地故障能够自行消失，这对提高供电可靠性，减少停电事故是非常有效的。

但是随着电力事业日益的壮大和发展，这中简单的方式已不在满足现在的需求，现在城市电网中电缆电路的增多，电容电流越来越大（超过10A），此时接地电弧不能可靠熄灭，就会产生以下后果。

1）单相接地电弧发生间歇性的熄灭与重燃，会产生弧光接地过电压，其幅值可达4U（U为正常相电压峰值）或者更高，持续时间长，会对电气设备的绝缘造成极大的危害，在绝缘薄弱处形成击穿；造成重大损失。

2）由于持续电弧造成空气的离解，破坏了周围空气的绝缘，容易发生相间短路。

3）产生铁磁谐振过电压，容易烧坏电压互感器并引起避雷器的损坏甚至可能使避雷器爆炸。
