消弧消谐柜的技术要求

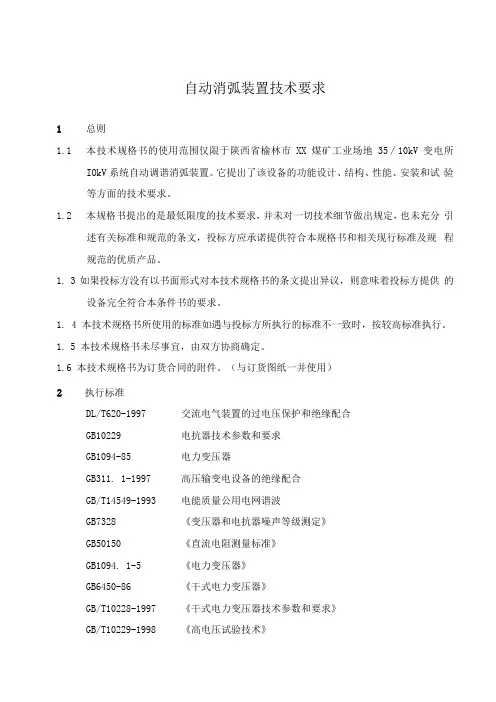

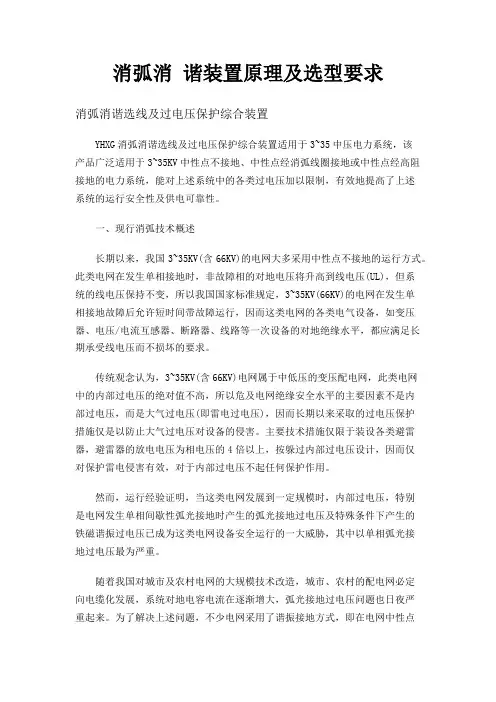

消弧消谐装置原理及选型要求消弧消谐选线及过电压保护综合装置YHXG消弧消谐选线及过电压保护综合装置适用于3~35中压电力系统，该产品广泛适用于3~35KV中性点不接地、中性点经消弧线圈接地或中性点经高阻接地的电力系统，能对上述系统中的各类过电压加以限制，有效地提高了上述系统的运行安全性及供电可靠性。

一、现行消弧技术概述长期以来，我国3~35KV(含66KV)的电网大多采用中性点不接地的运行方式。

此类电网在发生单相接地时，非故障相的对地电压将升高到线电压(UL)，但系统的线电压保持不变，所以我国国家标准规定，3~35KV(66KV)的电网在发生单相接地故障后允许短时间带故障运行，因而这类电网的各类电气设备，如变压器、电压/电流互感器、断路器、线路等一次设备的对地绝缘水平，都应满足长期承受线电压而不损坏的要求。

传统观念认为，3~35KV(含66KV)电网属于中低压的变压配电网，此类电网中的内部过电压的绝对值不高，所以危及电网绝缘安全水平的主要因素不是内部过电压，而是大气过电压(即雷电过电压)，因而长期以来采取的过电压保护措施仅是以防止大气过电压对设备的侵害。

主要技术措施仅限于装设各类避雷器，避雷器的放电电压为相电压的4倍以上，按躲过内部过电压设计，因而仅对保护雷电侵害有效，对于内部过电压不起任何保护作用。

然而，运行经验证明，当这类电网发展到一定规模时，内部过电压，特别是电网发生单相间歇性弧光接地时产生的弧光接地过电压及特殊条件下产生的铁磁谐振过电压已成为这类电网设备安全运行的一大威胁，其中以单相弧光接地过电压最为严重。

随着我国对城市及农村电网的大规模技术改造，城市、农村的配电网必定向电缆化发展，系统对地电容电流在逐渐增大，弧光接地过电压问题也日夜严重起来。

为了解决上述问题，不少电网采用了谐振接地方式，即在电网中性点装设消弧线圈，当系统发生单相弧光接地时，利用消弧线圈产生的感性电流对故障点电容电流进行补偿，使流经故障点残流减小，从而达到自然熄弧。

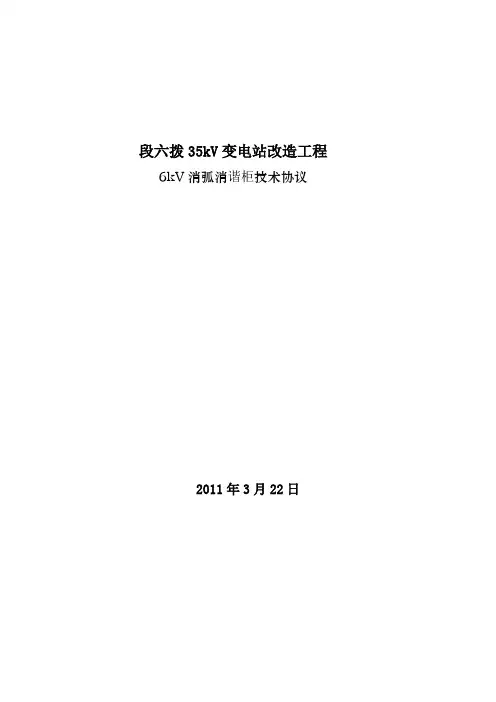

段六拨35kV变电站改造工程6kV消弧消谐柜技术协议2011年3月22日1.技术要求3.1技术参数3.1.1额定电压/最高电压：6KV/7.2kV3.1.2额定电流：630A，3.1.3额定频率：50Hz3.1.4额定短路开断电流(有效值)：20 kA3.1.5额定短路关合电流(峰值)：50kA3.1.6额定热稳定电流（有效值）：50kA（3s）；40kA（4s）3.1.7额定绝缘水平【柜体及开关设备绝缘的工频（冲击）耐压值】：主绝缘对地42kV（75kV），隔离断口间的绝缘42kV（85kV）。

3.1.8防护等级：IP4X3.1.9分、合闸机构和辅助回路的额定电压：直流220V3.1.10 外型尺寸见开关柜排列图；（具体尺寸见附图，回传确认后生产）3.1.11 颜色：MB2718（见色板）3.2 技术要求3.2.1 开关柜采用金属铠装固定式开关柜，具备“五防”功能。

3.2.2 开关柜柜型：用FA38形材组装而成；3.2.3 开关柜的负荷侧应设置带核相插孔的带电显示器；3.2.4 开关柜内所有二次绝缘组件（如端子，辅助开关，插件等）均应是阻燃型。

开关柜中的连接导线，CT的导线截面最小为2.5mm2，其它导线的最小截面为1.5mm2（辅助电路），仪表和控制线的两端要加标识。

3.2.5 端子排的耐火标准应满足国标中规定的试验要求，控制接线要用绕线式端子排，并留有一定备用端子，每个端子只能连接一条线，端子排宽度不小于10mm，厚度不小于2mm。

3.2.6 各元件应安装在易观看，易操作的部位。

3.2.7开关柜作为一个整体，每个元器件和设备应具有相同额定电压的绝缘水平，符合短时耐受电流的要求。

如不做特别规定，其短时耐受电流的持续时间不应小于3s。

开关柜额定绝缘水平如下：工频耐压：42kV（有效值）1min雷电冲击耐压：75kV（峰值）3.2.8 开关柜整体和每个元件、设备的容量应满足电气接线图的规定，应便于检修和维修。

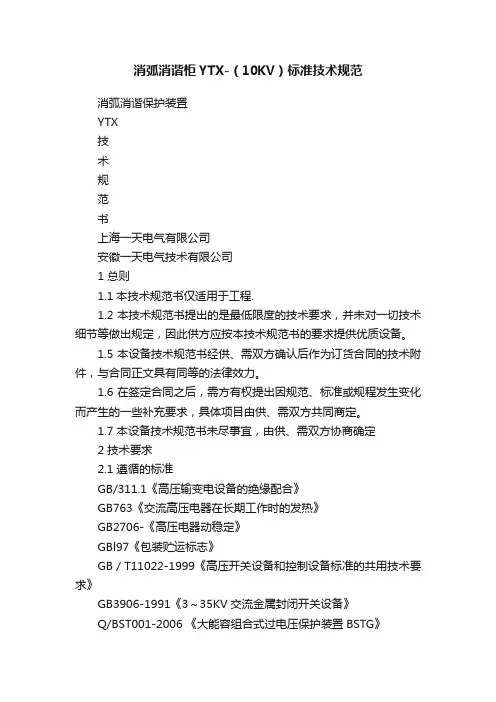

消弧消谐柜YTX-（10KV）标准技术规范消弧消谐保护装置YTX技术规范书上海一天电气有限公司安徽一天电气技术有限公司1 总则1.1本技术规范书仅适用于工程.1.2 本技术规范书提出的是最低限度的技术要求，并未对一切技术细节等做出规定，因此供方应按本技术规范书的要求提供优质设备。

1.5 本设备技术规范书经供、需双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。

1.6 在签定合同之后，需方有权提出因规范、标准或规程发生变化而产生的一些补充要求，具体项目由供、需双方共同商定。

1.7 本设备技术规范书未尽事宜，由供、需双方协商确定2 技术要求2.1 遵循的标准GB/311.1《高压输变电设备的绝缘配合》GB763《交流高压电器在长期工作时的发热》GB2706-《高压电器动稳定》GBl97《包装贮运标志》GB／T11022-1999《高压开关设备和控制设备标准的共用技术要求》GB3906-1991《3～35KV交流金属封闭开关设备》Q/BST001-2006 《大能容组合式过电压保护装置BSTG》Q/BST008-2006 《消弧消谐装置BSTX》2.2使用环境条件2．1安装地点：户内2．2环境温度：最高温度：+40℃最低温度： -35℃最大日温差：30℃2．3海拔高度：≤2000m （超过2000订货时注明，可订货时注明） 2. 4 最大风速：35m/s2．5安装现场地震烈度：8度(中国12级度标准)2.3 规格、数量2.3.1 型号： YTX-12kV2.3.2 数量：台2.4 系统参数2.4.1 额定电压： kV2.4.2 最高工作电压： kV2.4.3 额定频率：50Hz2.4.5中性点接地方式：不接地2.4.6系统单相接地电容电流： A (按实际情况填写)2.4.7直流操作电压： 220VDC（可按要求）2.4.8 PT二次接地方式：中性点接地/B相接地2.5 装置要求2.5.1 装置性能要求：⑴.消弧整体必须通过国家高压试验中心型式试验⑵.消弧装置中核心部件——测控装置应采用双CPU,主CPU采用32位DSP技术，装置具备上电自检功能,同时必须通过国家继电器质量监督检验中心IV级电磁抗干扰型式试验及电气性能、环境及安全检验型式试验，以防止消弧柜在系统运行中出现误判、误动、拒动等异常情况发生。

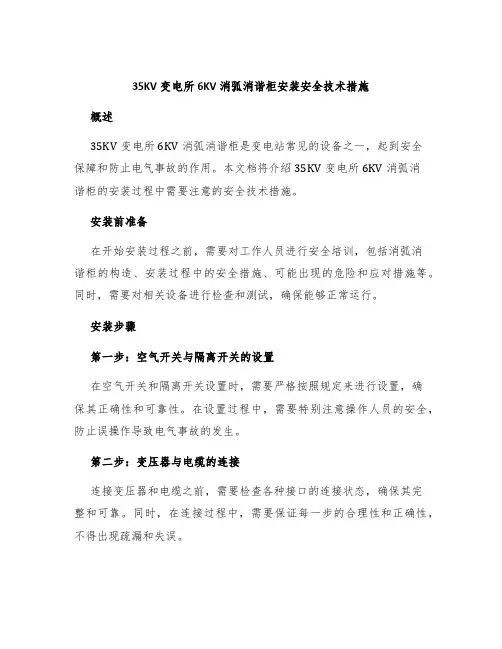

35KV变电所6KV消弧消谐柜安装安全技术措施概述35KV变电所6KV消弧消谐柜是变电站常见的设备之一，起到安全保障和防止电气事故的作用。

本文档将介绍35KV变电所6KV消弧消谐柜的安装过程中需要注意的安全技术措施。

安装前准备在开始安装过程之前，需要对工作人员进行安全培训，包括消弧消谐柜的构造、安装过程中的安全措施、可能出现的危险和应对措施等。

同时，需要对相关设备进行检查和测试，确保能够正常运行。

安装步骤第一步：空气开关与隔离开关的设置在空气开关和隔离开关设置时，需要严格按照规定来进行设置，确保其正确性和可靠性。

在设置过程中，需要特别注意操作人员的安全，防止误操作导致电气事故的发生。

第二步：变压器与电缆的连接连接变压器和电缆之前，需要检查各种接口的连接状态，确保其完整和可靠。

同时，在连接过程中，需要保证每一步的合理性和正确性，不得出现疏漏和失误。

第三步：设备的安装在安装过程中，需要注意以下几点：1.消弧消谐柜必须放置在固定的基座或机架上，以确保其稳固和可靠。

2.消弧消谐柜的接口必须紧密连接，不得出现松动和接触不良的情况。

3.需要对消弧消谐柜的安装位置进行检查，确保其符合规定要求，不致影响其正常运行和周围环境的安全。

第四步：设备的调试在设备安装完成之后，需要进行调试和检查，确保其工作正常，不得出现异常情况和故障。

在调试和检查过程中，需要做好安全防护和预防措施，防止电气事故的发生。

安装后检查在35KV变电所6KV消弧消谐柜安装完成之后，需要对其进行检查和测试，确保其能够正常运行和符合规定的技术标准和安全要求。

同时还需要对设备周围环境进行检查和处理，确保设备周围环境清洁、整洁，不得出现垃圾、卫生等问题。

安全措施在35KV变电所6KV消弧消谐柜的安装过程中，需要注意以下安全措施：1.操作人员需要戴好安全帽及其他劳保用品，确保个人的安全。

2.在操作过程中要注意高压设备的电气安全，禁止在未切断高压电源的情况下操作。

消弧消谐P T柜原理 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】消弧消谐柜（PT柜）原理GYXH消弧、消谐及过电压保护装置我国现有的运行规程规定，对3~35kV中性点非直接接地的电网，发生接地故障时，允许继续运行两小时，如经上级有关部门批准，还可以延长。

但规程对于“单相接地故障”的概念未做明确界定，如单相接地故障为金属性接地，故障相电压降为零，其余两相的对地电压将升高至线电压U L，因而这类电网的电气设备如变压器、电压/电流互感器、断路器及电缆等的对地绝缘水平，都能满足长期承受线电压作用而不损坏的要求。

但是，如果单相接地故障为弧光接地，则其过电压一般为~倍的相电压，在这样高的过电压持续作用下，势必造成固体绝缘的积累性损伤，在健全相形成绝缘的薄弱环节，进而发展为相间短路事故。

传统观念认为，3~35kV电网属于中压配电网，此类电网中内部过电压幅值不高，所以，危及电网绝缘安全的主要因素不是内部过电压，而是大气过电压，因而长期以来采取的过电压保护措施仅仅针对防止大气过电压，主要技术措施仅限于装设各种类型的避雷器，其保护值较高，对于内部过电压起不到限制作用。

随着电网的发展，架空线路逐步被固体绝缘的电缆线路所取代。

由于固体绝缘击穿的积累效应，其内部过电压，特别是电网发生单相间歇性弧光接地时产生的弧光接地过电压及由此激发的铁磁谐振过电压，已成为这类电网安全运行的一大威胁。

其中以单相弧光接地过电压最为严重。

弧光接地过电压会使电压互感器发生饱和，激发铁磁谐振，导致电压互感器严重过载，造成熔断器熔断或互感器烧毁。

由于弧光接地过电压持续时间长，能量极易超过避雷器的承受能力，导致避雷器爆炸。

目前国内大多采用消弧线圈补偿或自动跟踪补偿式消弧线圈接地方式解决弧光接地过电压问题，其优点是：1、降低了故障点的残流，有利于接地电弧的熄灭；2、避免了长时间燃弧而导致相间弧光短路。

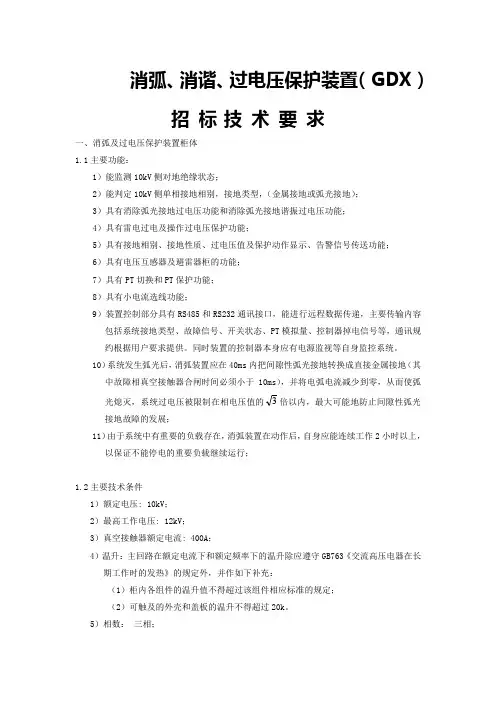

消弧、消谐、过电压保护装置（GDX）招标技术要求一、消弧及过电压保护装置柜体1.1主要功能：1）能监测10kV侧对地绝缘状态；2）能判定10kV侧单相接地相别，接地类型，（金属接地或弧光接地）；3）具有消除弧光接地过电压功能和消除弧光接地谐振过电压功能；4）具有雷电过电及操作过电压保护功能；5）具有接地相别、接地性质、过电压值及保护动作显示、告警信号传送功能；6）具有电压互感器及避雷器柜的功能；7）具有PT切换和PT保护功能；8）具有小电流选线功能；9）装置控制部分具有RS485和RS232通讯接口，能进行远程数据传递，主要传输内容包括系统接地类型、故障信号、开关状态、PT模拟量、控制器掉电信号等，通讯规约根据用户要求提供。

同时装置的控制器本身应有电源监视等自身监控系统。

10）系统发生弧光后，消弧装置应在40ms内把间隙性弧光接地转换成直接金属接地（其中故障相真空接触器合闸时间必须小于10ms），并将电弧电流减少到零，从而使弧光熄灭，系统过电压被限制在相电压值的3倍以内，最大可能地防止间隙性弧光接地故障的发展；11）由于系统中有重要的负载存在，消弧装置在动作后，自身应能连续工作2小时以上，以保证不能停电的重要负载继续运行；1.2主要技术条件1）额定电压: 10kV；2）最高工作电压: 12kV；3）真空接触器额定电流: 400A；4）温升：主回路在额定电流下和额定频率下的温升除应遵守GB763《交流高压电器在长期工作时的发热》的规定外，并作如下补充：（1）柜内各组件的温升值不得超过该组件相应标准的规定；（2）可触及的外壳和盖板的温升不得超过20k。

5）相数：三相；6）电源频率： 50Hz；7）控制及操作电压： DC220V；8）主接线方式：单母线；9）进出线方式：母排；10）布置方式：离墙布置；11）开关柜种类（1）中间柜。

（2）端柜。

12）额定绝缘水平：1min工频耐压 42kV，雷电冲击耐压（全波）75kV。

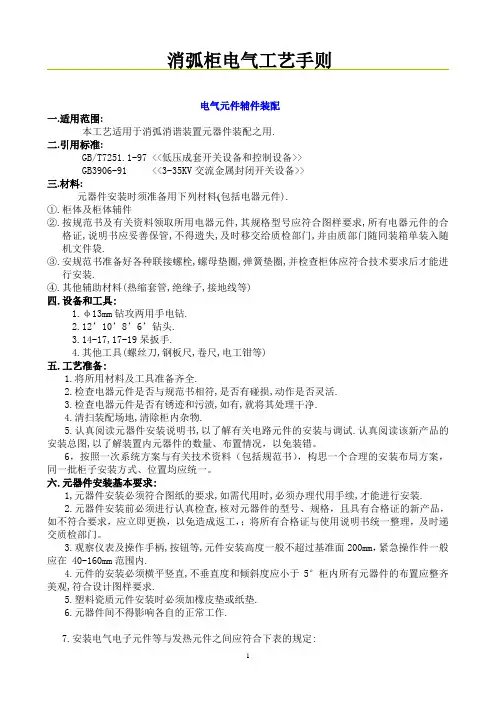

消弧柜电气工艺手则电气元件辅件装配一.适用范围:本工艺适用于消弧消谐装置元器件装配之用.二.引用标准:GB/T7251.1-97 <<低压成套开关设备和控制设备>>GB3906-91 <<3-35KV交流金属封闭开关设备>>三.材料:元器件安装时须准备用下列材料(包括电器元件).①.柜体及柜体辅件②.按规范书及有关资料领取所用电器元件,其规格型号应符合图样要求,所有电器元件的合格证,说明书应妥善保管,不得遗失,及时移交给质检部门,并由质部门随同装箱单装入随机文件袋.③.安规范书准备好各种联接螺栓,螺母垫圈,弹簧垫圈,并检查柜体应符合技术要求后才能进行安装.④.其他辅助材料(热缩套管,绝缘子,接地线等)四.设备和工具:1.φ13mm钻攻两用手电钻.2.12’10’8’6’钻头.3.14-17,17-19呆扳手.4.其他工具(螺丝刀,钢板尺,卷尺,电工钳等)五.工艺准备:1.将所用材料及工具准备齐全.2.检查电器元件是否与规范书相符,是否有碰损,动作是否灵活.3.检查电器元件是否有锈迹和污渍,如有,就将其处理干净.4.清扫装配场地,清除柜内杂物.5.认真阅读元器件安装说明书,以了解有关电路元件的安装与调试.认真阅读该新产品的安装总图,以了解装置内元器件的数量、布置情况，以免装错。

6，按照一次系统方案与有关技术资料（包括规范书），构思一个合理的安装布局方案，同一批柜子安装方式、位置均应统一。

六.元器件安装基本要求:1,元器件安装必须符合图纸的要求,如需代用时,必须办理代用手续,才能进行安装.2.元器件安装前必须进行认真检查,核对元器件的型号、规格，且具有合格证的新产品，如不符合要求，应立即更换，以免造成返工，；将所有合格证与使用说明书统一整理，及时递交质检部门。

3.观察仪表及操作手柄,按钮等,元件安装高度一般不超过基准面200mm，紧急操作件一般应在 40-160mm范围内.4.元件的安装必须横平竖直,不垂直度和倾斜度应小于5°柜内所有元器件的布置应整齐美观,符合设计图样要求.5.塑料瓷质元件安装时必须加橡皮垫或纸垫.6.元器件间不得影响各自的正常工作.7.安装电气电子元件等与发热元件之间应符合下表的规定:8.元器件安装时必须必须考虑电气间隙和爬电距离,其间隙应符合下表要求:高压开关柜的电气间隙为下表所述:应分别增加1或2项值的修正值.9.元器件的安装必须考虑到用户的使用,维修.更换的方便性及放置二次线，母排等所需空间.10.按元器件的安装孔径,联接厚度正确选用螺栓,乱扣.滑扣不得使用,螺栓安装要求原则:垂直方向:从里至外穿,水平方向:从下至上,螺栓拧紧后应高出螺帽2-5扣.11.元器件上要有暂时不安装的部件,要妥善保管好,以防损坏.12.元器件安装完毕后,必须进行认真检查,操作机构的动作必须灵活可靠,而无卡阻现象.(1)隔离开关和真空接触器器在装配完毕后应操作五次, 机构灵活可靠,而无卡阻现象,(2) 隔离开关的三相动触头应保证其动作同步性,调正连杆,应使手柄在合分位置到位,也无回弹现象.13.框架式空气断路器的分励脱扣和失压脱扣在装配后要进行检查,如不能跳闸时,应进行调整,并注意分励失压脱扣器的线圈电压是否符合图纸要求.14.装置式空气断路器需打开装置上盖进行安装我接线时,要注意防止损坏内部装0°和异物落入.对板后接线应采用制造厂提供的专用螺杆螺母.15.对600A大规格熔断器对以用手插入时允许用木锤轻轻敲入.16.熔断器的指示件应处于易观察的位置.17.一般按钮(紧急.钥匙按钮除外)的揿钮与外螺母平齐,不能凸出或凹陷.18.接线端子装配:(1).横排端子槽板宽边应向上,竖排端子槽板宽边应向右.(2)端子的始末端必须装有终端板,端子在同一端子排上有不同电流规格时其间应装有挡板.(3)每一安装单元起端必须装有标记型端子,上有标号,标号的字迹应清楚端正,在同一屏上有数个单元件,每一单元的端子排有标记号.19.装配中如有出现元器件损坏,应及时上报有关部门,并立即补购,绝不能强行装配,避免引起质量事故.七.主要元器件的安装举例:1.空气开关(断路器):(1)带杠杆操作机构空气开关的安装,要注意其手柄转轴中心到空气开关下安装孔中心尺寸P和喷弧距离,至于不带杠杆操作的空气开关,应要考虑飞弧距离和符合本工艺第六章:元器件安装基本要求,及空气开关有关技术参数要求装配,见附图2.2.接触器.(1)接触器安装时必须满足喷弧距离的要求,常见接触器的喷弧距离见前表,并验证规格,工作线圈电压,型号符合技术要求.(2)接触器安装时原则上应注意上一级元件的位置要求对齐(以B相为准,同时便于维修),(3)对于40A以下的胶木底座接触器,安装需用纸垫圈.3.熔断器.(1).对于RL1,RTO型熔断器,都应加防震垫,螺母不易拧的太紧,以免损坏底座.(2)对于R1.GF1.aM型的熔断器,安装在端子架上,特殊情况亦可安装到角钢和安装条上,不得防碍其他元件和电器的正常工作.4.转换开关.转换开关的安装必须有明显的通断指示牌.5.互感器.(1)电流互感器要求:L1(P1)在进线侧,L2(P2)在出线侧,电压互感器的要求:AX在进线侧,ax在出线侧.(2)电流互感器在安装时,尽量与上级对应的相对应,以便一次接线施工方便,并要注意进出线方式.6.面板及仪表门元件(1)矩形仪表必须装置横平竖直,同一台盘上表颜色深浅尽量一致.(2)表夹必须安全夹入表槽,适当紧固螺杆,锁紧螺母.(3)指示灯.按钮的安装,锁紧螺帽必须紧锁,滑丝的不能使用.(4)标签框的安装插口必须向上,紧固时要小心,以防拧碎.(5)通断指示牌规定通字向上,断字向下.7.端子.(1)要求端子装在柜子的侧面,对地高度视实际情况确定,(2)对于非标型的屏.盘.柜,由实际情况定,原则是符合设计和用户要求,方便用户接线和维修.8.管型电阻的安装.(或带有管型电阻的电器元件):安装时要求不得影响周围的正常工作,并符合手则中:元器件基本安装要求,所周围元器件距离符合上表规定.9.隔离开关和单相接地开关的安装与调整,(1)隔离开关主轴配上铸铁拐臂,按图样标出的尺寸和角度固定在隔离开关主轴上,然后放在摇臂钻床上,在拐臂中心钻φ7.9(φ7.8)的通孔,然后配上φ8弹性圆柱销,(2)用起重机将隔离开关吊至开关柜安装部位,并用适当的螺栓安装,(3)单极接地开关:将单极接地开关安装部位处油漆清除干净,涂上中性凡士林,安装单极接地开关,(4)调整单极接地开关安装位置,使隔离开关对准接地开关静触座,调整拉杆长度,使隔离开关在分断位置时动刀与静触头之间距离不小于150mm(参照说明书),使隔离开关闭合时动静触头应接触良好,限位器与底座之间应留有不小于0.5mm的间隙,隔离开关在闭合时动静触头的三相同期性应保证不大于3mm,如不能满足,应适当调整拉杆瓷瓶的长度,(5)调整结束后,在隔离开关动静触头和接地开关触头处涂以中性凡士林或电力脂.10.三相接地开关的安装与调试(整)(1)按图样要求将铸铁拐臂固定在开关轴上,然后将其放在摇臂钻床上,在拐臂中心钻φ7.9(φ7.8)的通孔,然后配上φ8弹性圆柱销,(2)将三相接地开关安装部位处油漆清除干净,涂上中性凡士林(3)用起重机将三相接地开关吊至开关柜安装部位,用适当螺栓安装且紧固,(4)在接地开关和隔离开关操作机构配上拉杆.调整拉杆长度,调整地开关安装位置,使隔离开关对准接地开关静触座,调整拉杆长度,使隔离开关在分断位置时动刀与静触头之间距离不小于150mm(参照说明书),使隔离开关闭合时动静触头应接触良好,限位器与底座之间应留有不小于0.5mm的间隙,隔离开关在闭合时动静触头的三相同期性应保证不大于3mm,如不能满足,应适当调整拉杆瓷瓶的长度,(5) 调整结束后,在隔离开关动静触头和接地开关触头处涂以中性凡士林或电力脂. 11.真空.少油断路器的安装与调整(1)将真空.少油断路器吊至安装部位,用适当螺栓安装紧固,(2)将电磁/电动机构配上套筒,拐臂,.轴,按图样要求固定,在摇臂钻床上钻φ7.9(φ7.8)的通孔,然后配上φ8弹性圆柱销,(3)将操动机构至开关柜安装部位,用适当螺栓安装且紧固,配上轴承座,调整轴承座位置机构,使主轴与轴孔在同一中心线上,此时转动轴应灵活,紧固轴承座螺栓,如调整困难可在轴承座底部垫以0.5mm厚的弹性纸垫,(4)在断路器与操作机构间配上接杆,调整拉杆长度,使之符合真空少油断路器的各项技术要求,有关断路器的调整方法,注意事项,检查等工作,详见断路器与电磁操动机构说明书.12.机械联锁的安装与调整(指高压柜):(1)在操作板上用适当的螺栓安装好联锁支架,在联锁支架上按要求安装好限位板,再在操动机构上按要求安装好联锁板,(2)按图纸要求将联锁拉杆两端装上联锁接头,再在断路器与限位板之间装上联锁拉杆,调整联锁拉杆长度,使限位板上断路器分.合不同位置时均应符合防误要求所规定位置.13.程序锁的安装与调整: 安装前应严格按规范表所指定的程序编号,结合一次方案领取程序锁,不能一个程序编号的程序锁装两个互不关联的开关柜上,操作应灵活,安装完毕后,应反顺序操作,进行验证防误正确性.14.注意事项:(1)在调整过程中,不得任意改变隔离开关,接地开关动触头弹簧的压力,(2)程序锁必须严格按照操作程序表给定的操作程序进行装配.15.高压柜的五防要求:(1)防止误分误合主开关.(2)防止带负荷误分.误合隔离开关.(3)防止带电分合接地开关.(4)防止接地开关闭合时接通电源.(5)防止误入带电间隔.16.防误操作程序:(1)模拟送电操作.先关后门,再关前门,分接地开关,先合进线侧开关,再合出线侧开关,后合主开关.(2)模拟检修操作.先分主开关,再分负荷侧开关(出线侧),后分进线侧开关,合接地开关,先打开前门,后打后门.八.其他:1.产品铭牌固定要牢固.平整.不应歪斜,内容齐全,符合标准要求.2.标字框,固定要牢固.平整,不应有明显歪斜现象.九.检查.1.安装结束后,按照工艺要求检查装配质量,按图纸要求逐一检查元器件及各零件是否符合要求.二次接线端子如有影响操作元件的位置,应立即给予纠正,2.元器件是否与符号牌一致.3.元器件操作机构动作检查,应动作灵活无卡阻现象.4.安装后喷涂层表面及元器件绝缘表面均应完好无损,不得有明显的磕碰痕迹.5.清理柜内杂物与周围环境.。

消弧消谐及过电压保护装置(SHK—XGB）⒈工程系统状况：消弧消谐及过电压保护装置安装运行在10KV母线上, 10KV系统参数如下：⒈1额定电压：10kV⒈2最高运行电压:12kV⒈3额定频率：50HZ⒈4中性点接地方式：不接地⒈5 10KV系统单相接地电容电流：待定（根据实际计算得出）⒈6 直流操作电压：DC220V⒉装置的使用环境条件⒉1使用场所：无酸碱腐蚀处⒉2海拔高度：≤2000m⒉3相对湿度:月平均相对湿度不大于90％,日平均相对湿度不大于95％⒉4环境温度：—30℃∽+40℃⒉5污秽等级:不超过Ⅱ级（不得有粉尘、煤气、烟气等具有爆炸性的混合物）⒊装置的用途：消弧及过电压保护装置（SHK—XGB)用于10KV中性点不直接接地系统，有效地保护设备的相间和相对地绝缘,防止由单相故障发展为相间短路事故⒋装置的组成:该装置主要由小电流接地选线装置ZDX、电压互感器PT、一次消谐器XX、微机控制器ZK、交流真空接触器JZ、三相组合式过电压保护器TBP、高压限流熔断器FU、高压隔离开关、CT和接地测量电流表等组成。

⒌装置的工作原理：正常运行时微机控制器不断检测PT提供的电压信号,一旦系统发生PT断线、单相金属接地或单相弧光接地时，PT辅助二次的开口三角电压立即由低电平转为高电平，微机控制器启动中断，并根据PT二次电压的变化,判断故障类型和相别。

如果是PT单相断线故障,则装置输出开关量接点信号，同时可通过RS485（或RS232）接口与微机监控系统实现数据远传.如果是单相金属性接地故障，则装置输出开关量接点信号，也可根据用户要求由微机控制器向真空接触器发出动作命令,同时可通过RS485（或RS232)接口与微机监控系统实现数据远传。

如果是单相弧光接地故障，则微机控制器向真空接触器发出动作命令，真空接触器在30ms内快速动作将不稳定的弧光接地转化为稳定的金属性接地。

装置输出开关量接点信号，同时可通过RS485（或RS232）接口与微机监控系统实现数据远传。

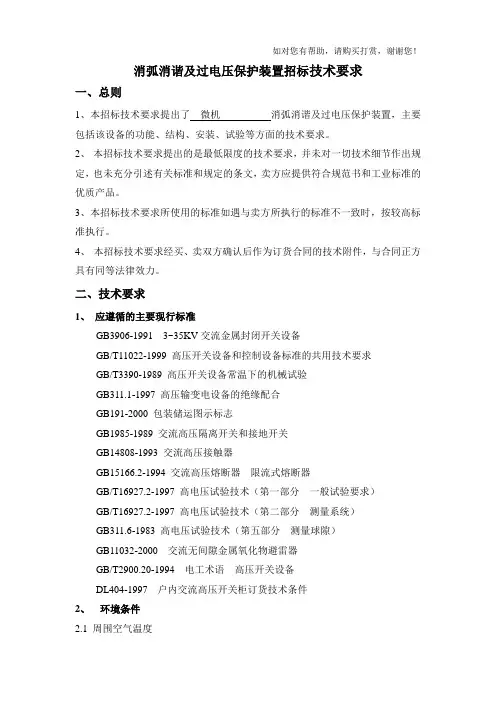

消弧消谐及过电压保护装置招标技术要求一、总则1、本招标技术要求提出了微机消弧消谐及过电压保护装置，主要包括该设备的功能、结构、安装、试验等方面的技术要求。

2、本招标技术要求提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规定的条文，卖方应提供符合规范书和工业标准的优质产品。

3、本招标技术要求所使用的标准如遇与卖方所执行的标准不一致时，按较高标准执行。

4、本招标技术要求经买、卖双方确认后作为订货合同的技术附件，与合同正方具有同等法律效力。

二、技术要求1、应遵循的主要现行标准GB3906-1991 3~35KV交流金属封闭开关设备GB/T11022-1999 高压开关设备和控制设备标准的共用技术要求GB/T3390-1989 高压开关设备常温下的机械试验GB311.1-1997 高压输变电设备的绝缘配合GB191-2000 包装储运图示标志GB1985-1989 交流高压隔离开关和接地开关GB14808-1993 交流高压接触器GB15166.2-1994 交流高压熔断器限流式熔断器GB/T16927.2-1997 高电压试验技术（第一部分一般试验要求）GB/T16927.2-1997 高电压试验技术（第二部分测量系统）GB311.6-1983 高电压试验技术（第五部分测量球隙）GB11032-2000 交流无间隙金属氧化物避雷器GB/T2900.20-1994 电工术语高压开关设备DL404-1997 户内交流高压开关柜订货技术条件2、环境条件2.1 周围空气温度环境温度：-30~+40℃2.2 海拔高度：不小于54m2.3 污秽等级：Ⅱ级2.4 环境相对湿度：>81%2.5 地震烈度：7度3、工程条件3.1 系统概况系统电压：10KV系统最高电压：12.7KV系统额定频率：50HZ系统中性点接地方式：不接地3.2 安装地点：户内3.3 其它要求柜内所有设备为加强绝缘型，其泄漏比距应≥1.8cm/kv（瓷绝缘）和 2.0cm/kv （有机绝缘）4 、SHK-XHG消弧消谐及过电压保护装置基本技术参数4.1 型式：10kv开关柜体，中置柜型号：KYN28 外形尺寸：1600*800颜色: 与盘厂颜色配套4.2 额定电压：10kv4.3 额定频率：50HZ4.4 额定电流：400A，（隔离开关）4.5 额定短路开断电流：40KA4.6 额定热稳定电流：40KA，（隔离开关）热稳定电流持续时间：4S，（隔离开关）4.7 电容电流：>31.5A4.8 额定动稳定电流（峰值）：80KA，（隔离开关）4.9 绝缘水平：（见下表）SHK-XHG消弧消谐及过电压保护装置额定绝缘水平额定冲击耐压峰值（KV）绝缘工频耐压值（KV）电压相对地隔离断口间相对地隔离断口间10KV 75 85 42 485、SHK-XHG消弧消谐及过电压保护装置主要功能5.1 本装置有三只电压互感器，提供电压监测功能。
