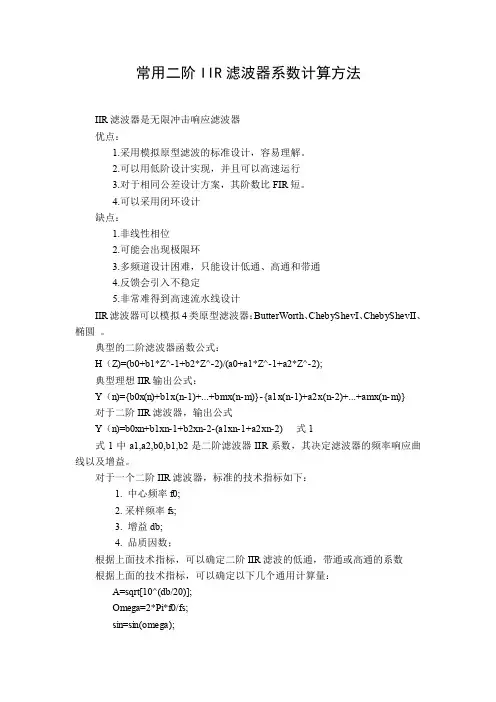

常用二阶IIR滤波器系数计算方法IIR滤波器是无限冲击响应滤波器优点：1.采用模拟原型滤波的标准设计，容易理解。
2.可以用低阶设计实现，并且可以高速运行3.对于相同公差设计方案，其阶数比FIR短。
4.可以采用闭环设计缺点：1.非线性相位2.可能会出现极限环3.多频道设计困难，只能设计低通、高通和带通4.反馈会引入不稳定5.非常难得到高速流水线设计IIR滤波器可以模拟4类原型滤波器：ButterWorth、ChebyShevI、ChebyShevII、椭圆。
典型的二阶滤波器函数公式：H（Z)=(b0+b1*Z^-1+b2*Z^-2)/(a0+a1*Z^-1+a2*Z^-2);典型理想IIR输出公式：Y（n)={b0x(n)+b1x(n-1)+...+bmx(n-m)}-{a1x(n-1)+a2x(n-2)+...+amx(n-m)}对于二阶IIR滤波器，输出公式Y（n)=b0xn+b1xn-1+b2xn-2-(a1xn-1+a2xn-2) 式1式1中a1,a2,b0,b1,b2是二阶滤波器IIR系数，其决定滤波器的频率响应曲线以及增益。
对于一个二阶IIR滤波器，标准的技术指标如下：1. 中心频率f0;2. 采样频率fs;3. 增益db;4. 品质因数；根据上面技术指标，可以确定二阶IIR滤波的低通，带通或高通的系数根据上面的技术指标，可以确定以下几个通用计算量：A=sqrt[10^(db/20)];Omega=2*Pi*f0/fs;sin=sin(omega);cons=cos(omega);alpha=sin(2*Q);所以二阶IIR高通滤波器系数的计算：b0=(1+cos)/2;b1=-(1+cos);b2=(1+cos)/2;a0=1+alpha;a2=1-alpha;二阶IIR低通滤波器系数的计算： b0=(1-cos)/2;b1=1-cos;b2=(1-cos)/2;a0=1+alpha;a1=-2*cos;a2=1-alpha;二阶IIR带通滤波器的系数的计算： b0=sin/2=Q*alhpa;b1=0;b2=-sin/2=-Q*alpha;a0=1+alpha;a1=-2*cos;a2=1-alpha;。
二阶低通滤波器实验报告二阶低通滤波器实验报告引言：在电子领域中，滤波器是一种用于处理信号的重要工具。
滤波器的作用是根据信号的频率特性，选择性地通过或抑制特定的频率分量。
本次实验旨在研究和探索二阶低通滤波器的工作原理和性能。
一、实验目的本次实验的主要目的是：1. 理解二阶低通滤波器的基本原理；2. 掌握二阶低通滤波器的设计和调试方法；3. 通过实验验证滤波器的性能和频率响应。
二、实验原理1. 二阶低通滤波器的基本原理二阶低通滤波器是一种常见的滤波器类型，其主要功能是通过滤除高于截止频率的信号分量，使得信号在低频范围内得到保留。
该滤波器由电容和电感组成，通过调整电容和电感的数值，可以改变截止频率和滤波器的斜率。
2. 二阶低通滤波器的设计方法二阶低通滤波器的设计需要确定截止频率和滤波器的品质因数Q。
截止频率决定了滤波器的频率响应范围，而品质因数Q则决定了滤波器的斜率和幅频特性。
根据所需的滤波器性能，可以选择合适的电容和电感数值，并通过计算和模拟验证其设计是否满足要求。
三、实验装置与步骤1. 实验装置本次实验所需的装置包括信号发生器、二阶低通滤波器电路、示波器等。
2. 实验步骤（1）根据设计要求，选择合适的电容和电感数值，并连接电路。
（2）将信号发生器连接到滤波器的输入端，调节信号发生器的频率和幅度。
（3）将示波器连接到滤波器的输出端，观察输出信号的波形和频率响应。
（4）通过调节电容和电感数值，优化滤波器的性能和频率响应。
（5）记录实验数据，并进行分析和总结。
四、实验结果与分析在实验中，我们根据设计要求选择了合适的电容和电感数值，并连接了二阶低通滤波器电路。
通过调节信号发生器的频率和幅度，我们观察到滤波器输出信号的波形和频率响应。
根据实验数据，我们可以绘制出滤波器的幅频特性曲线和相频特性曲线，并分析其性能和频率响应。
五、实验总结与心得通过本次实验，我们深入了解了二阶低通滤波器的工作原理和性能。
实验中，我们通过调节电容和电感数值，优化了滤波器的性能和频率响应。

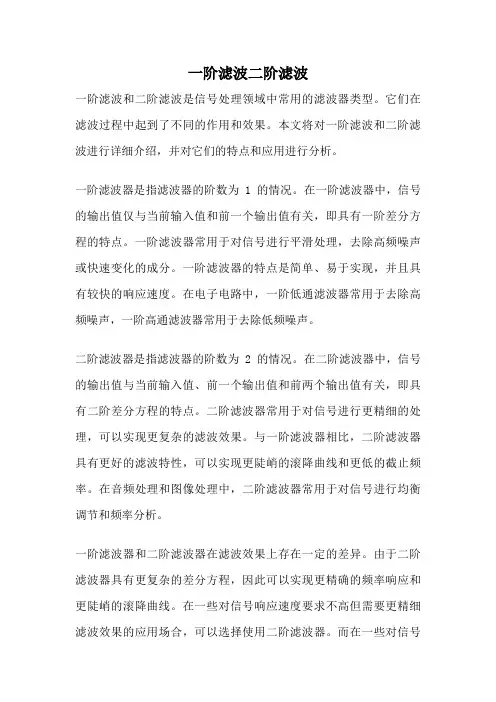

一阶滤波二阶滤波一阶滤波和二阶滤波是信号处理领域中常用的滤波器类型。
它们在滤波过程中起到了不同的作用和效果。
本文将对一阶滤波和二阶滤波进行详细介绍，并对它们的特点和应用进行分析。
一阶滤波器是指滤波器的阶数为1的情况。
在一阶滤波器中，信号的输出值仅与当前输入值和前一个输出值有关，即具有一阶差分方程的特点。
一阶滤波器常用于对信号进行平滑处理，去除高频噪声或快速变化的成分。
一阶滤波器的特点是简单、易于实现，并且具有较快的响应速度。
在电子电路中，一阶低通滤波器常用于去除高频噪声，一阶高通滤波器常用于去除低频噪声。
二阶滤波器是指滤波器的阶数为2的情况。
在二阶滤波器中，信号的输出值与当前输入值、前一个输出值和前两个输出值有关，即具有二阶差分方程的特点。
二阶滤波器常用于对信号进行更精细的处理，可以实现更复杂的滤波效果。
与一阶滤波器相比，二阶滤波器具有更好的滤波特性，可以实现更陡峭的滚降曲线和更低的截止频率。
在音频处理和图像处理中，二阶滤波器常用于对信号进行均衡调节和频率分析。
一阶滤波器和二阶滤波器在滤波效果上存在一定的差异。
由于二阶滤波器具有更复杂的差分方程，因此可以实现更精确的频率响应和更陡峭的滚降曲线。
在一些对信号响应速度要求不高但需要更精细滤波效果的应用场合，可以选择使用二阶滤波器。
而在一些对信号响应速度要求较高但滤波效果相对简单的应用场合，可以选择使用一阶滤波器。
除了滤波效果的差异，一阶滤波器和二阶滤波器在实现和设计上也存在一些不同。
由于一阶滤波器的差分方程较简单，因此实现起来相对容易。
而二阶滤波器由于差分方程的复杂性，需要更多的计算和参数调整，实现起来相对困难一些。
在实际应用中，需要根据具体需求和系统要求来选择合适的滤波器类型。
总结一下，一阶滤波器和二阶滤波器是信号处理中常用的滤波器类型。
一阶滤波器适用于对信号进行平滑处理和去除高频噪声，具有简单、易实现的特点；二阶滤波器适用于对信号进行更精细的处理和实现更复杂的滤波效果，具有更好的滤波特性。
二阶带通滤波器工作原理二阶带通滤波器是一种常见的电子滤波器，通过限制特定频率范围内的信号传递，对输入信号进行滤波处理。
它在电子通信、音频处理、图像处理等领域中被广泛应用。
本文将详细介绍二阶带通滤波器的工作原理，包括其结构、频率响应特性、传递函数等方面的内容。
一、二阶带通滤波器的结构二阶带通滤波器通常由电阻、电容、电感等元件构成，它可以使用不同的电路结构来实现。
其中比较常见的是基于运算放大器的二阶带通滤波器。
该结构的基本框图如下所示：(插入二阶带通滤波器的基本框图)从图中可以看出，二阶带通滤波器由两个滤波段组成，每个滤波段都包括一个运算放大器和一组电阻、电容元件。
输入信号经过第一个滤波段进行低频滤波，然后经过第二个滤波段进行高频滤波，最终得到带通滤波效果。
这种结构的二阶带通滤波器在实际应用中具有较好的性能和稳定性。
二、频率响应特性二阶带通滤波器的频率响应特性是描述其滤波效果的重要指标。
在频率响应曲线上，可以清晰地看出滤波器对不同频率的信号的响应情况。
一般而言，二阶带通滤波器的频率响应曲线呈现出一个中心频率（通带中心频率）和一定的带宽。
中心频率是滤波器允许通过的信号的集中频率，而带宽则是中心频率附近信号的传递范围。
二阶带通滤波器的频率响应曲线还包括通带增益、截止频率等重要参数。
通带增益是指在滤波器通过信号时的增益情况，而截止频率则是指在该频率以下或以上的信号被滤波器阻止的情况。
这些参数直接影响着滤波器的性能和实际应用效果。
三、传递函数二阶带通滤波器的传递函数是描述其输入输出之间关系的数学表达式，通常用H(s)表示，其中s是复变量。
传递函数可以准确地描述滤波器的频率响应特性和滤波效果。
常见的二阶带通滤波器传递函数形式为：H(s) = K * (s^2 + ω_0/Q * s + ω_0^2) / (s^2 + ω_0/Q * s + ω_0^2)K是传递函数的增益参数，ω_0是通带中心频率，Q是品质因数。
