滤波器的基本技术指标与设计方法

滤波器设计中的性能指标和评估方法滤波器是一种能够去除或分离特定频率成分的电路或设备。

在电子通信、音频处理、图像处理以及其他领域中，滤波器的设计起着至关重要的作用。

在滤波器的设计过程中，性能指标和评估方法被广泛应用来判断滤波器的有效性和适用性。

本文将介绍滤波器设计中常用的性能指标以及评估方法。

一、性能指标1. 通频带：通频带指的是滤波器可以通过的频率范围。

在滤波器设计中，通频带的选择取决于需要传递的信号频率范围。

过窄或过宽的通频带都会导致滤波效果不理想。

2. 阻带：阻带指的是滤波器能够有效屏蔽或削弱的频率范围。

在滤波器设计中，阻带的选择取决于需要抑制或削弱的信号频率范围。

阻带越宽，滤波器对非期望信号的抑制效果越好。

3. 通带波纹：通带波纹是指滤波器在通频带内的增益变化。

通带波纹越小，滤波器对信号的失真程度越小，增益变化越平稳。

4. 阻带衰减：阻带衰减是指滤波器在阻带范围内对信号的衰减程度。

阻带衰减越大，滤波器对非期望信号的抑制效果越好。

5. 相移：相移是滤波器对信号引入的时间延迟或相位变化。

在某些应用中，对相移的要求非常严格，需要尽量减小相移，使滤波器输出的信号与输入信号尽可能保持同步。

二、评估方法1. 幅频响应曲线：幅频响应曲线是衡量滤波器频率特性的重要方法。

通过绘制滤波器的幅频响应曲线，可以清晰地了解滤波器在不同频率下的增益特性。

2. 相频响应曲线：相频响应曲线是衡量滤波器相位特性的重要方法。

通过绘制滤波器的相频响应曲线，可以清晰地了解滤波器在不同频率下的相位特性。

3. 脉冲响应：脉冲响应是衡量滤波器时域特性的重要方法。

通过对滤波器输入单位脉冲信号，观察滤波器输出的脉冲响应，可以了解滤波器对不同频率信号的滤波效果。

4. 噪声特性：滤波器的噪声特性对于一些高灵敏度应用如音频处理和通信系统非常重要。

评估滤波器的噪声特性时，可以通过测量滤波器的信噪比或噪声功率等参数。

5. 时延特性：对于一些对相位要求较高的应用如雷达系统和射频通信系统，滤波器的时延特性至关重要。

数字滤波器的设计与优化方法数字滤波器是一种用于信号处理的重要工具，广泛应用于通信、图像处理、音频处理等领域。

它能够实现对信号的去噪、平滑、提取等功能，可以有效地改善信号的质量和准确性。

在数字滤波器的设计和优化过程中，有多种方法和技巧可以帮助我们获得更好的滤波效果。

一、数字滤波器的基本原理数字滤波器是利用数字信号处理的方法对模拟信号进行滤波处理的一种滤波器。

它可以通过对信号进行采样、量化、数字化等步骤将模拟信号转换为数字信号，并在数字域上进行滤波处理。

数字滤波器通常由滤波器系数和滤波器结构两部分组成。

滤波器系数决定了滤波器的频率响应特性，滤波器结构决定了滤波器的计算复杂度和实现方式。

二、数字滤波器的设计方法1. 滤波器设计的基本流程（1）确定滤波器的性能指标和要求，如截止频率、通带增益、阻带衰减等；（2）选择合适的滤波器类型和结构，如FIR滤波器、IIR滤波器等；（3）设计滤波器的系数，可以通过窗函数法、最小二乘法、频率采样法等方法来实现；（4）验证滤波器的性能指标是否满足要求，可以通过频率响应曲线、时域响应曲线等方式进行。

2. 滤波器设计的常用方法（1）窗函数法：通过在频域上选择合适的窗函数，在时域上将滤波器的频率响应通过傅里叶变换推导出来。

（2）最小二乘法：通过最小化滤波器的输出与期望响应之间的误差，得到最优的滤波器系数。

（3）频率采样法：直接对滤波器的频率响应进行采样，在频域上选取一组离散频率点，并要求滤波器在这些频率点上的响应与期望响应相等。

三、数字滤波器的优化方法数字滤波器的优化方法主要包括滤波器结构的优化和滤波器性能的优化。

1. 滤波器结构的优化滤波器的结构优化是指通过改变滤波器的计算结构和参数，以降低滤波器的计算复杂度和存储需求，提高滤波器的实时性和运行效率。

常见的滤波器结构包括直接型结构、级联型结构、并行型结构等，可以根据具体需求选择合适的结构。

2. 滤波器性能的优化滤波器的性能优化是指通过选择合适的设计方法和参数，以获得更好的滤波效果。

滤波器基本原理与设计方法滤波器作为电子领域中常用的电路元件，广泛应用于信号处理、通信系统、音频放大器等领域。

它的作用是通过选择性地通过或抑制特定频率的信号，将所需的频段从混杂的信号中分离出来或者抑制掉不需要的频率成分。

本文将详细介绍滤波器的基本原理和设计方法。

第一部分：滤波器基本原理在介绍滤波器的设计方法之前，我们需要了解一些基本的滤波器原理。

根据频率选择的特性可以将滤波器分为低通滤波器、高通滤波器、带通滤波器和带阻滤波器四种类型。

1. 低通滤波器低通滤波器能够传递比截止频率低的信号频率，而抑制高于截止频率的信号频率。

在音频放大器中，低通滤波器可以用于去除高于人耳听觉范围的频率。

2. 高通滤波器高通滤波器与低通滤波器相反，能够传递比截止频率高的信号频率，而抑制低于截止频率的信号频率。

在通信系统中，高通滤波器可以用于去除直流偏置信号或者低频噪声。

3. 带通滤波器带通滤波器可以传递一定频率范围内的信号，而抑制其他频率的信号。

在无线通信系统中，带通滤波器常用于选择感兴趣的频率带宽，去除不需要的频率成分。

4. 带阻滤波器带阻滤波器与带通滤波器相反，能够抑制一定频率范围内的信号，而传递其他频率的信号。

在音频系统中，带阻滤波器可以用于去除特定频率的噪声或者干扰。

第二部分：滤波器设计方法滤波器的设计是根据具体的需求和性能指标进行的。

设计一个滤波器需要考虑以下几个方面：1. 频率响应滤波器的频率响应描述了在不同频率下的增益或衰减情况。

根据需求，选择合适的截止频率、通带和阻带范围等参数，设计滤波器的频率响应。

2. 滤波器类型根据具体的应用场景和需要，选择适合的滤波器类型。

例如，如果需要去除高于一定频率的信号，可以选择低通滤波器。

3. 滤波器阶数滤波器的阶数决定了其在截止频率附近的衰减率。

阶数越高，滤波器的性能越好，但相应的电路复杂度也会增加。

4. 滤波器响应特性根据不同的需求，选择所需的滤波器响应特性。

常见的有Butterworth响应、Chebyshev响应和椭圆形响应等。

微波滤波器设计培训教程一、引言微波滤波器是微波通信系统、雷达系统、电子对抗系统等领域中不可或缺的组成部分。

随着现代通信技术的快速发展，微波滤波器的设计和应用日益受到重视。

本教程旨在为从事微波滤波器设计的工程师和技术人员提供系统的培训，帮助学员掌握微波滤波器的基本原理、设计方法和实际应用。

二、微波滤波器的基本原理1.滤波器的定义与分类滤波器是一种选频元件，用于从输入信号中选出特定频率范围内的信号，抑制其他频率的信号。

根据滤波特性，滤波器可分为低通滤波器、高通滤波器、带通滤波器和带阻滤波器四种类型。

2.微波滤波器的原理微波滤波器利用微波电路的传输特性，实现对特定频率范围内信号的传输或抑制。

其主要原理包括谐振、耦合和阻抗匹配等。

三、微波滤波器的设计方法1.谐振器设计谐振器是微波滤波器的核心部分，用于实现信号的谐振。

谐振器的设计包括谐振频率、品质因数和耦合系数等参数的确定。

常用的谐振器有微带谐振器、介质谐振器和谐振腔等。

2.耦合系数设计耦合系数是描述谐振器之间相互作用的参数，它决定了滤波器的带宽和带外抑制。

耦合系数的设计包括相邻谐振器间的耦合和级联谐振器间的耦合。

3.阻抗匹配设计阻抗匹配是确保微波滤波器在输入和输出端口与外部电路阻抗匹配的过程。

阻抗匹配设计包括传输线匹配、阻抗变换器设计和反射系数优化等。

四、微波滤波器的实际应用1.微波滤波器的应用领域微波滤波器广泛应用于通信系统、雷达系统、电子对抗系统、导航系统等领域。

其主要功能是实现信号的滤波、放大、混频等。

2.微波滤波器的选型与调试根据实际应用需求，选择合适的微波滤波器类型和参数。

在调试过程中，通过调整谐振器、耦合系数和阻抗匹配等参数，实现对滤波器性能的优化。

五、总结本教程系统地介绍了微波滤波器的设计原理、方法和实际应用。

通过学习本教程，学员可以掌握微波滤波器的设计要点，提高实际工程应用能力。

希望本教程能为我国微波滤波器技术的发展做出贡献。

微波滤波器的设计方法1.谐振器设计选择谐振器类型：根据应用需求和频率范围，选择合适的谐振器类型，如微带谐振器、介质谐振器和谐振腔等。

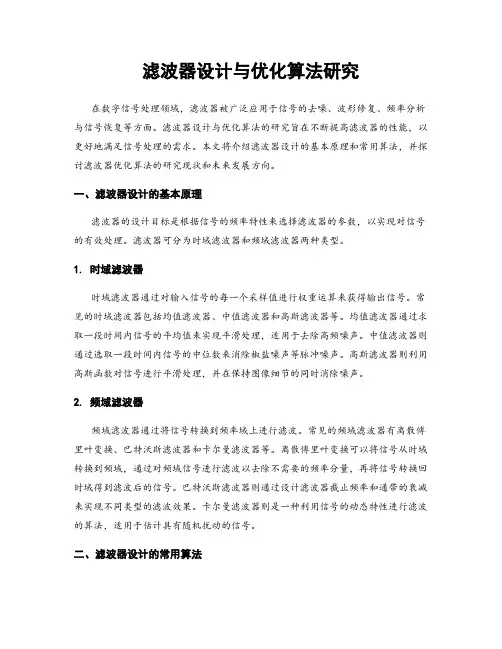

滤波器设计与优化算法研究在数字信号处理领域，滤波器被广泛应用于信号的去噪、波形修复、频率分析与信号恢复等方面。

滤波器设计与优化算法的研究旨在不断提高滤波器的性能，以更好地满足信号处理的需求。

本文将介绍滤波器设计的基本原理和常用算法，并探讨滤波器优化算法的研究现状和未来发展方向。

一、滤波器设计的基本原理滤波器的设计目标是根据信号的频率特性来选择滤波器的参数，以实现对信号的有效处理。

滤波器可分为时域滤波器和频域滤波器两种类型。

1. 时域滤波器时域滤波器通过对输入信号的每一个采样值进行权重运算来获得输出信号。

常见的时域滤波器包括均值滤波器、中值滤波器和高斯滤波器等。

均值滤波器通过求取一段时间内信号的平均值来实现平滑处理，适用于去除高频噪声。

中值滤波器则通过选取一段时间内信号的中位数来消除椒盐噪声等脉冲噪声。

高斯滤波器则利用高斯函数对信号进行平滑处理，并在保持图像细节的同时消除噪声。

2. 频域滤波器频域滤波器通过将信号转换到频率域上进行滤波。

常见的频域滤波器有离散傅里叶变换、巴特沃斯滤波器和卡尔曼滤波器等。

离散傅里叶变换可以将信号从时域转换到频域，通过对频域信号进行滤波以去除不需要的频率分量，再将信号转换回时域得到滤波后的信号。

巴特沃斯滤波器则通过设计滤波器截止频率和通带的衰减来实现不同类型的滤波效果。

卡尔曼滤波器则是一种利用信号的动态特性进行滤波的算法，适用于估计具有随机扰动的信号。

二、滤波器设计的常用算法为了实现滤波器的设计，研究人员提出了多种算法，包括传统的传递函数法、状态空间法以及现代的进化算法等。

1. 传递函数法传递函数法是滤波器设计的基本方法之一，通过选择传递函数的形式和参数来实现对信号频率的处理。

常见的传递函数包括一阶低通、高通、带通和带阻等形式。

根据频率响应的要求，可以通过调整传递函数的参数来实现所需的滤波器效果。

2. 状态空间法状态空间法比传递函数法更加灵活，可以设计更加复杂的滤波器结构。

整机EMC设计之滤波器设计技术一、滤波器的基本原理滤波器是用于在电路中表现出不同频率传输特性的组件。

在整机EMC设计中，滤波器主要用于抑制电源线、信号线和天线等传输媒介上的电磁干扰。

基本原理是通过选择合适的电容、电感和电阻组合，使目标频率的干扰信号在滤波器中产生衰减，从而减少传输线上的干扰。

二、滤波器的设计方法1.确定干扰源和电磁敏感器：通过电磁相容性测试和电磁干扰源分析，确定需要进行干扰抑制的信号源和敏感器。

2.确定滤波器类型：根据信号特性和抑制要求，选择合适的滤波器类型。

常见的滤波器类型包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器。

3.计算滤波器参数：根据目标频率、通带衰减和阻带衰减要求，计算滤波器的参数。

主要参数包括截止频率、通带衰减、阻带衰减和滤波器阶数。

4.设计电感：根据滤波器的截止频率和电感的选择范围，计算所需的电感值。

常见的电感包括线绕型电感、磁性元件和电感矩阵。

5.设计电容：根据滤波器的截止频率和电容的选择范围，计算所需的电容值。

常见的电容包括电感电容、铝电解电容和陶瓷电容。

6.封装和布局：根据滤波器的封装形式和电路布局要求，确定滤波器的安装位置和连接方式。

封装形式可以选择表面贴装或插件式。

7.电路仿真和优化：使用电磁场仿真软件验证滤波器设计的性能，并根据仿真结果对滤波器进行优化。

三、常见的滤波器类型1.低通滤波器：用于抑制高频信号，让低频信号通过。

常见的低通滤波器包括RC低通滤波器和LC低通滤波器。

2.高通滤波器：用于抑制低频信号，让高频信号通过。

常见的高通滤波器包括RC高通滤波器和LC高通滤波器。

3.带通滤波器：用于抑制低频和高频信号，让中频信号通过。

常见的带通滤波器包括RLC带通滤波器和陶瓷带通滤波器。

4.带阻滤波器：用于抑制特定频率的信号，让其他频率的信号通过。

常见的带阻滤波器包括RLC带阻滤波器和陶瓷带阻滤波器。

四、滤波器设计中的注意事项1.尽量减少信号线的长度和走向，避免信号线成为天线或干扰源。

滤波器理论及滤波器设计方法滤波器是一类电路或设备，用于通过选择性地传递或阻止指定频率范围内的信号。

在电子和通信领域中，滤波器广泛应用于信号处理、通信系统、音频设备等各种应用中。

本文将介绍滤波器的理论基础以及常见的滤波器设计方法。

一、滤波器理论基础1.1 滤波器的基本概念滤波器通过改变信号的频率特性，实现对信号的频率选择性处理。

滤波器的输入为信号源提供的混合信号，输出为经过滤波处理后的目标信号。

1.2 滤波器的分类根据滤波器的频率响应特性，可以将滤波器分为低通滤波器、高通滤波器、带通滤波器和带阻滤波器等几种类型。

低通滤波器通过滤除高频信号而保留低频信号，高通滤波器则相反，而带通滤波器和带阻滤波器则可以选择性地通过或阻止一定频率范围的信号。

1.3 滤波器的频率响应与特性滤波器的频率响应是指滤波器在不同频率下对信号的响应情况。

常见的频率响应图形包括低通滤波器的衰减特性，高通滤波器的增益特性以及带通滤波器和带阻滤波器的带宽和中心频率。

二、滤波器设计方法2.1 传统滤波器设计方法传统的滤波器设计方法包括巴特沃斯滤波器、切比雪夫滤波器和椭圆滤波器等。

这些滤波器设计方法基于滤波器的频率响应要求，通过选择适当的滤波器特性以及阶数，来实现所需的滤波效果。

2.2 数字滤波器设计方法随着数字信号处理技术的发展，数字滤波器设计方法得到了广泛应用。

数字滤波器设计方法基于离散信号的采样与重构过程，利用数字滤波器的差分方程或频率响应函数来实现滤波效果。

常见的数字滤波器设计方法包括FIR滤波器设计和IIR滤波器设计等。

2.3 滤波器设计软件为了简化滤波器的设计过程，许多滤波器设计软件被开发出来。

这些软件通常提供了图形界面和可视化工具，帮助工程师选择并优化滤波器参数，从而实现所需的滤波效果。

常见的滤波器设计软件有MATLAB、Simulink、Analog Filter Wizard等。

三、滤波器的应用滤波器在众多领域中都有广泛的应用。

滤波器设计与实现方法总结滤波器是信号处理中常用的工具，用于降低或排除信号中的噪声或干扰，保留所需的频率成分。

在电子、通信、音频等领域中，滤波器发挥着重要作用。

本文将总结滤波器的设计与实现方法，帮助读者了解滤波器的基本原理和操作。

一、滤波器分类滤波器根据其频率特性可分为低通滤波器、高通滤波器、带通滤波器和带阻滤波器。

它们分别具有不同的频率传递特性，适用于不同的应用场景。

1. 低通滤波器低通滤波器将高频信号抑制，只通过低于截止频率的信号。

常用的低通滤波器有巴特沃斯滤波器、切比雪夫滤波器和椭圆滤波器。

设计低通滤波器时，需要确定截止频率、阻带衰减和通带波动等参数。

2. 高通滤波器高通滤波器将低频信号抑制，只通过高于截止频率的信号。

常见的高通滤波器有巴特沃斯滤波器、切比雪夫滤波器和椭圆滤波器。

设计高通滤波器时，需要考虑截止频率和阻带衰减等参数。

3. 带通滤波器带通滤波器同时允许一定范围内的频率通过，抑制其他频率。

常用的带通滤波器有巴特沃斯滤波器、切比雪夫滤波器和椭圆滤波器。

设计带通滤波器时，需要确定通带范围、阻带范围和通带波动等参数。

4. 带阻滤波器带阻滤波器拒绝一定范围内的频率信号通过，允许其他频率信号通过。

常见的带阻滤波器有巴特沃斯滤波器、切比雪夫滤波器和椭圆滤波器。

设计带阻滤波器时，需要确定阻带范围、通带范围和阻带衰减等参数。

二、滤波器设计方法1. 传统方法传统的滤波器设计方法主要基于模拟滤波器的设计原理。

根据滤波器的频率特性和参数要求，可以利用电路理论和网络分析方法进行设计。

传统方法适用于模拟滤波器设计，但对于数字滤波器设计则需要进行模拟到数字的转换。

2. 频率抽样方法频率抽样方法是一种常用的数字滤波器设计方法。

它将连续时间域的信号转换为离散时间域的信号，并利用频域采样和离散时间傅立叶变换进行设计。

频率抽样方法可以实现各种类型的数字滤波器设计，包括有限冲激响应（FIR）滤波器和无限冲激响应（IIR）滤波器。

滤波器设计技术方案(DOC)滤波器设计技术方案一、设计背景滤波器是一种能够去除信号中不需要的频率分量的电路，其在现代通信、音频、视频等领域都有广泛应用。

随着科技的不断发展，滤波器的种类、性能以及使用场景也在不断演化。

本文着眼于数字滤波器的设计，探讨数字滤波器设计技术方案。

二、设计目标本次设计旨在实现一种数字滤波器，其具有如下性能特点：1.通带范围为400Hz~4kHz，系数 Q 为2。

2.阻带范围在1kHz处带宽为400Hz，最大通带波纹为 0.1dB，最小阻带衰减为60dB。

3.设计出的数字滤波器应满足线性相位特性。

三、设计方案1.数字滤波器的类型：FIR滤波器。

由于FIR滤波器具有截止频率可控、线性相位、稳定性好、易于实现等优点，因此我们选择采用FIR滤波器进行设计。

2.数字滤波器的设计方法：窗函数法。

在数字滤波器的设计中，常见的方法有中心频率法、模拟模型转换法、窗函数法等。

窗函数法是一种常见的数字滤波器设计方法，其基本思路是将信号进行傅里叶变换后，选取一个与实际所需响应函数类似的窗函数，再将其与傅里叶变换得到的频域函数相乘，得到所需的时域函数。

3.数字滤波器选型：MATLAB工具箱。

我们选择使用MATLAB工具箱进行数字滤波器的设计。

MATLAB工具箱提供了多种窗函数以及数字滤波器的相关函数，可以帮助我们快速实现数字滤波器的设计。

四、设计流程1. 确定滤波器的通带、阻带范围以及 Q 值。

根据设计目标，我们得到滤波器的通带范围为400Hz~4kHz，系数 Q 为2。

同时，根据阻带范围在1kHz处带宽为400Hz以及最大通带波纹为 0.1dB，最小阻带衰减为60dB这两个条件，我们可以通过MATLAB工具箱计算得到所需的滤波器系数。

2. 选择窗函数。

根据设计方法，我们需要选择一个与实际所需响应函数类似的窗函数。

在实际设计中，常见的窗函数有矩形窗、汉宁窗、汉明窗、布莱克曼窗等多种。

我们需要根据实际需求选择最为合适的窗函数。

fir数字滤波器的设计指标FIR数字滤波器的设计指标主要包括以下几个方面：1. 频率响应：FIR数字滤波器的频率响应是指滤波器对不同频率信号的响应程度。

设计时需要根据应用场景确定频率响应特性，例如低通、高通、带通等。

低通滤波器用于消除高频噪声，高通滤波器用于保留低频信号，带通滤波器则用于限制信号在特定频率范围内的传输。

2. 幅频特性：FIR数字滤波器的幅频特性是指滤波器在不同频率下的幅值衰减情况。

设计时需要根据频率响应特性调整幅频特性，以满足信号处理需求。

例如，在通信系统中，为了消除杂散干扰和多径效应，需要设计具有特定幅频特性的滤波器。

3. 相位特性：FIR数字滤波器的相位特性是指滤波器对信号相位的影响。

设计时需要确保滤波器的相位特性满足系统要求，例如线性相位特性。

线性相位特性意味着滤波器在不同频率下的相位延迟保持恒定，这对于许多通信系统至关重要。

4. 群延迟特性：FIR数字滤波器的群延迟特性是指滤波器对信号群延迟的影响。

群延迟是指信号通过滤波器后，各频率成分的延迟时间。

设计时需要根据应用场景调整群延迟特性，以确保信号处理效果。

例如，在语音处理中，需要降低滤波器的群延迟，以提高语音信号的清晰度。

5. 稳定性：FIR数字滤波器的稳定性是指滤波器在实际应用中不发生自激振荡等不稳定现象。

设计时需要确保滤波器的稳定性，避免产生有害的谐波和振荡。

6. 计算复杂度：FIR数字滤波器的计算复杂度是指滤波器在实现过程中所需的计算资源和时间。

设计时需要权衡滤波器的性能和计算复杂度，以满足实时性要求。

例如，在嵌入式系统中，计算资源有限，需要设计较低计算复杂度的滤波器。

7. 硬件实现：FIR数字滤波器的硬件实现是指滤波器在实际硬件平台上的实现。

设计时需要考虑硬件平台的特性，如处理器速度、内存容量等，以确定合适的滤波器结构和参数。

8. 软件实现：FIR数字滤波器的软件实现是指滤波器在软件平台上的实现。

设计时需要考虑软件平台的特性，如编程语言、算法库等，以确定合适的滤波器设计和实现方法。

数字滤波器的原理和设计方法数字滤波器是一种用于信号处理的重要工具，其通过对输入信号进行滤波操作，可以去除噪声、改变信号频谱分布等。

本文将介绍数字滤波器的原理和设计方法，以提供对该领域的基本了解。

一、数字滤波器的原理数字滤波器是由数字信号处理器实现的算法，其原理基于离散时间信号的滤波理论。

离散时间信号是在离散时间点处取样得到的信号，而数字滤波器则是对这些取样数据进行加工处理，从而改变信号的频谱特性。

数字滤波器的原理可以分为两大类：时域滤波和频域滤波。

时域滤波器是通过对信号在时间域上的加工处理实现滤波效果，常见的时域滤波器有移动平均滤波器、巴特沃斯滤波器等。

频域滤波器则是通过将信号进行傅里叶变换，将频谱域上不需要的频率成分置零来实现滤波效果。

常见的频域滤波器有低通滤波器、高通滤波器等。

二、数字滤波器的设计方法数字滤波器的设计是指根据特定的滤波要求来确定相应的滤波器参数，以使其能够满足信号处理的需求。

下面介绍几种常见的数字滤波器设计方法。

1. IIR滤波器设计IIR滤波器是指具有无限长单位响应的滤波器，其设计方法主要有两种：一是基于模拟滤波器设计的方法，二是基于数字滤波器变换的方法。

基于模拟滤波器设计的方法使用了模拟滤波器的设计技术，将连续时间滤波器进行离散化处理，得到离散时间IIR滤波器。

而基于数字滤波器变换的方法则直接对数字滤波器进行设计，无需通过模拟滤波器。

2. FIR滤波器设计FIR滤波器是指具有有限长单位响应的滤波器，其设计方法主要有窗函数法、频率采样法和最优化法。

窗函数法通过选择不同的窗函数来实现滤波器的设计，常见的窗函数有矩形窗、汉宁窗、海明窗等。

频率采样法则是基于滤波器在频率域上的采样点来设计滤波器。

最优化法是通过将滤波器设计问题转化为一个最优化问题，使用数学优化算法得到最优解。

3. 自适应滤波器设计自适应滤波器是根据输入信号的统计特性和滤波器自身的适应能力，来实现对输入信号进行滤波的一种方法。

带通滤波器的技术指标
摘要：
I.带通滤波器简介
- 带通滤波器的定义与作用
II.带通滤波器的技术指标
- 通带频率范围和插入损耗
- 带外抑制和截止频率
- 其他技术指标
III.带通滤波器的设计与应用
- 设计方法
- 应用场景
IV.带通滤波器的发展趋势与展望
- 技术发展方向
- 未来应用领域
正文：
带通滤波器是一种电子元件，能够通过特定的频率范围，对信号进行筛选和传输。

在通信、雷达、电子对抗等领域有着广泛的应用。

为了保证带通滤波器的性能，必须关注其技术指标。

首先，通带频率范围和插入损耗是带通滤波器最重要的技术指标。

通带频率范围是指滤波器能够通过的信号频率范围，通常以-3dB作为定义标准。

插入损耗是指滤波器在通带范围内的信号衰减程度，通常要求在特定频率下插入损
耗小于一定的值。

其次，带外抑制和截止频率也是重要的技术指标。

带外抑制是指滤波器在通带频率范围以外的衰减程度，通常要求带外抑制大于一定的值。

截止频率是指滤波器开始衰减的频率，其决定了滤波器的带宽。

除了上述指标外，带通滤波器还有许多其他技术指标，如带内波动、阻带衰减、相位响应等。

这些指标对于带通滤波器的性能评估和应用选择都非常重要。

在设计和应用带通滤波器时，需要考虑多种因素，如滤波器的传输特性、阻抗匹配、温度稳定性等。

为了满足不同应用场景的需求，带通滤波器的设计方法和技术也在不断发展和创新。

未来，随着电子技术的不断发展，带通滤波器在通信、雷达、电子对抗等领域的应用将更加广泛。

滤波器设计中的自适应均值滤波器滤波器在信号处理领域扮演着重要的角色，它能够去除信号中的噪声、增强信号的特定频率分量等。

自适应均值滤波器是一种常用的滤波器设计方法，它能够根据噪声的特性自动调整滤波器的参数，提高滤波效果。

本文将介绍自适应均值滤波器的基本原理、设计方法以及应用领域。

一、自适应均值滤波器的基本原理自适应均值滤波器是一种非线性滤波器，其基本原理是根据信号的局部特性来估计噪声，并根据噪声的估计值对信号进行滤波。

其核心思想是通过逐像素地计算与待滤波像素周围相邻像素的差值，并判断是否存在噪声点。

若存在，则将周围邻域内的像素灰度值进行平均，得到滤波后的输出像素灰度值。

二、自适应均值滤波器的设计方法自适应均值滤波器的设计方法可以分为以下几个步骤：1. 确定滤波窗口大小：滤波窗口大小决定了自适应均值滤波器对信号的平滑程度。

一般情况下，窗口大小越大，滤波效果越好，但也会导致信号的细节丢失。

因此，在设计自适应均值滤波器时需要根据具体的信号特点和应用需求来选择合适的滤波窗口大小。

2. 计算局部均值和方差：对于每一个像素点，根据滤波窗口的大小计算其周围邻域的均值和方差。

均值用于估计信号的强度，方差用于估计噪声的强度。

3. 判断是否存在噪声点：根据当前像素的灰度值与其邻域平均值的差异来判断是否存在噪声点。

若差值超过一定阈值，则认为该像素是噪声点。

4. 更新滤波参数：根据噪声强度估计值和滤波参数之间的关系，通过合适的数学模型来更新滤波器的参数。

常用的更新方法包括最小均方差准则、最小绝对偏差准则等。

5. 进行滤波处理：根据更新后的滤波参数对输入信号进行滤波处理，得到滤波后的输出信号。

三、自适应均值滤波器的应用领域自适应均值滤波器在图像处理、语音处理等领域都有着广泛的应用。

以下列举了几个常见的应用领域：1. 图像去噪：图像中常常存在各种噪声，如椒盐噪声、高斯噪声等。

自适应均值滤波器能够根据噪声特性自动调整滤波参数，有效去除图像中的噪声，提高图像质量。

带通滤波器的技术指标
带通滤波器是一种用于选择特定频率范围内信号的滤波器。

在设计和评估带通滤波器时，通常会考虑以下一些技术指标：
1. 通带范围（Passband Range）：指定滤波器允许通过的频率范围。

通带范围通常由下限频率和上限频率来定义。

2. 通带波纹（Passband Ripple）：描述在通带范围内信号增益的变化。

通带波纹通常以分贝（dB）为单位来表示。

3. 阻带范围（Stopband Range）：指定滤波器阻止通过的频率范围。

阻带范围通常由下限频率和上限频率来定义。

4. 阻带衰减（Stopband Attenuation）：描述在阻带范围内信号的衰减程度。

通常以分贝（dB）为单位来表示。

5. 通带边缘频率（Passband Edge Frequency）：指定通带范围的边缘频率，即通带的上限或下限频率。

6. 阻带边缘频率（Stopband Edge Frequency）：指定阻带范围的边缘频率，即阻带的上限或下限频率。

7. 带宽（Bandwidth）：通常指通带范围的宽度，即上限频率和下限频率之间的差值。

8. 过渡带宽（Transition Bandwidth）：描述从通带到阻带的过渡范围的宽度。

这些技术指标可以帮助工程师评估带通滤波器的性能和适用性，以确保它能够满足特定的信号处理需求。

在实际设计和应用中，还会考虑到滤波器的阶数、相位响应、群延迟等更多的指标和特性。

滤波器的技术指标滤波器是一种用于处理信号的电子设备或电路，通过改变信号的频谱特征来实现对特定频率分量的增强或抑制。

在通信、音频处理、图像处理等领域中，滤波器扮演着重要的角色。

滤波器的性能或者技术指标对于滤波器的设计和选择来说是至关重要的。

下面将详细介绍滤波器的一些常见技术指标。

1.通频带：滤波器的通频带是指滤波器能够将信号通过而不引起明显变形的频率范围。

通频带越宽，滤波器对于不同频率分量的信号变形较小。

2.截止频率：滤波器的截止频率是指滤波器开始对信号进行抑制的频率。

低通滤波器的截止频率是指滤波器开始抑制高频信号的频率，高通滤波器的截止频率是指滤波器开始抑制低频信号的频率。

截止频率与滤波器的通频带密切相关。

3.通带衰减：通带衰减是指滤波器在通频带内对信号的衰减程度，一般以分贝（dB）为单位。

通带衰减越小，滤波器对信号的衰减越小，保真度越高。

4.阻带衰减：阻带衰减是指滤波器在截止频率之外对信号的抑制程度，一般以分贝（dB）为单位。

阻带衰减越大，滤波器对信号的抑制效果越好。

5.通带波纹：通带波纹是指滤波器在通频带内信号响应的非均匀性，一般以分贝（dB）为单位。

通带波纹越小，滤波器对信号的响应越均匀。

6.相移：相移是指滤波器对信号相位的影响。

相位变化可能导致信号的时域特性发生变化。

通常情况下，滤波器应尽量减小相移。

7.群延迟：群延迟是指滤波器对信号幅度和相位变化的影响，通常以时间为单位。

群延迟的变化可能导致信号的畸变。

8.选择性：选择性是指滤波器在通频带内抑制不需要的频率成分的能力。

选择性越高，滤波器对于非目标频率分量的抑制效果越好。

9.抗干扰能力：抗干扰能力是指滤波器在面对噪声、干扰等非期望信号的情况下，仍能保持良好的滤波效果。

10.稳定性：稳定性是指滤波器在运行过程中，输出信号是否受到输入信号的微小变化的扰动。

稳定性越好，滤波器的输出信号越稳定。

综上所述，滤波器的技术指标对于滤波器的性能和应用至关重要。

滤波器的设计方法滤波器是一种用于信号处理的重要工具，可以用于去除信号中的噪声、调整信号的频率响应等。

滤波器的设计方法可以分为两类：基于时间域的设计方法和基于频域的设计方法。

基于时间域的设计方法主要是通过改变滤波器的时间响应来实现滤波的效果。

最常用的时间域设计方法是窗函数法和直接设计法。

窗函数法是一种简单而直观的设计方法。

它的基本思想是将滤波器的频率响应乘以一个窗函数，从而限制滤波器的时域响应范围，达到滤波的效果。

常用的窗函数有矩形窗、汉宁窗、汉明窗等。

直接设计法是一种根据滤波器的设计要求直接得到其传递函数的方法。

这种方法主要用于设计IIR滤波器，其基本步骤是：首先，选择合适的滤波器类型（如低通、高通、带通、带阻等）和滤波器阶数；然后，确定滤波器的零极点位置；最后，根据零极点位置计算滤波器的传递函数。

基于频域的设计方法主要是通过改变滤波器的频率响应来实现滤波的效果。

最常用的频域设计方法是理想滤波器法和频率抽样法。

理想滤波器法是一种以理想滤波器的频率响应为目标，通过变换到时域来设计滤波器的方法。

它的基本思想是，将理想滤波器的频率响应作为目标函数，通过傅里叶变换将其转换到时域，得到滤波器的冲激响应，再通过采样和巴特沃斯窗函数处理得到最终的滤波器。

频率抽样法是一种根据滤波器的频率响应来设计滤波器的方法。

它的基本思想是，在频率域上对目标频率响应进行采样，通过多项式插值得到频率抽样函数，再通过傅里叶变换将其转换到时域，得到滤波器的冲激响应。

除了以上介绍的常见的设计方法外，还有一些基于遗传算法、粒子群优化算法等优化算法的设计方法。

这些方法通过优化算法来搜索设计空间，找到满足设计要求的滤波器参数。

这些方法通常能得到更好的设计结果，但计算量较大，适用于一些对设计结果精度要求较高的场合。

总之，滤波器的设计方法有多种，每种设计方法都有其适用范围和优缺点。

根据实际需求和设计要求选择合适的设计方法，可以得到满足要求的优质滤波器。

滤波器的设计与实现滤波器是信号处理中常用的工具，用于改变信号的频率特性。

滤波器可以将一些频率范围内的信号增强或削弱，以实现信号滤波、去噪、降低干扰等功能。

本文将介绍滤波器的设计与实现过程，包括滤波器的基本原理、滤波器的分类、滤波器设计的目标和方法以及滤波器的实现技术。

滤波器的基本原理是通过改变信号的频率响应来实现信号的滤波效果。

频率响应描述了滤波器对不同频率信号的响应程度，是滤波器设计的核心概念。

常用的频率响应曲线包括低通、高通、带通和带阻等。

根据不同的频率响应曲线，滤波器可以分为不同的类型。

低通滤波器通过削弱高频信号，保留低频信号；高通滤波器通过削弱低频信号，保留高频信号；带通滤波器可以通过选择一个频率范围内的信号来增强或削弱；带阻滤波器可以通过选择一个频率范围内的信号来减弱或削弱信号。

不同类型的滤波器适用于不同的应用场景。

在滤波器设计过程中，需要明确滤波器的设计目标，根据设计目标选择合适的设计方法。

常见的滤波器设计目标包括：滤波器的频率响应曲线、滤波器的通带和阻带宽度、滤波器的截止频率等。

滤波器的设计方法包括：模拟滤波器设计方法和数字滤波器设计方法。

模拟滤波器设计方法利用模拟电路设计滤波器，数字滤波器设计方法通过数字信号处理算法设计滤波器。

滤波器的实现技术包括模拟滤波器和数字滤波器。

模拟滤波器是利用模拟电路实现滤波器，可以利用电容、电感和放大器等元器件构建滤波器电路。

模拟滤波器具有实时性好、频率范围宽等特点，适用于一些对实时性要求较高的应用场景。

数字滤波器是利用数字信号处理器实现滤波器，通过数字信号处理算法对输入信号进行处理。

数字滤波器具有设计灵活、抗干扰性强等特点，适用于一些对信号处理精度和稳定性要求较高的应用场景。

综上所述，滤波器的设计与实现涉及到滤波器的基本原理、滤波器的分类、滤波器设计的目标和方法以及滤波器的实现技术。

滤波器的设计需要明确设计目标，选择合适的设计方法，并结合实际应用场景考虑滤波器的实现技术。

滤波器的参数设计和优化方法滤波器是一种电子设备，能够对信号进行处理、滤除噪声或改变频谱特性。

在各行各业的应用中，滤波器的设计和优化是非常重要的一项任务。

本文将介绍滤波器的参数设计和优化方法，帮助读者更好地了解和应用滤波器。

一、滤波器的基本原理滤波器是使用特定的电子元件或数字算法来改变信号的频谱特性的设备。

滤波器可以分为模拟滤波器和数字滤波器两大类。

模拟滤波器是使用电容、电感和电阻等元件来实现滤波功能，而数字滤波器则是通过数字信号处理算法实现。

滤波器的基本原理是通过选择性地阻止或通过特定频率的信号，改变信号的频率或幅度特性。

滤波器的设计目标是使感兴趣的信号通过滤波器时尽可能保持原有的信号特性，而抑制或削弱其他非感兴趣的信号。

二、滤波器参数设计滤波器的参数设计是指根据实际需求和滤波器的特性，确定滤波器的各个参数值。

滤波器参数的设计通常包括滤波器类型、通带和阻带的频率范围、通带和阻带的增益等。

1. 滤波器类型选择滤波器类型是指根据信号的频率特性和滤波器的响应特点，选择适合的滤波器类型。

常见的滤波器类型包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器等。

2. 通带和阻带的频率范围确定通带是指允许信号通过的频率范围，阻带是指滤波器对信号进行抑制的频率范围。

根据应用的需求，确定滤波器的通带和阻带的频率范围，以满足对信号的处理要求。

3. 通带和阻带的增益设定通带增益是指滤波器在通带中对信号的增强程度，阻带增益是指滤波器在阻带中对信号的衰减程度。

根据信号的幅度特性和应用需求，设定滤波器的通带和阻带的增益，以满足对信号的处理要求。

三、滤波器优化方法滤波器的优化是指通过调整滤波器的参数或改变滤波器的结构，使得滤波器在特定的应用场景中表现更好。

滤波器的优化方法可以分为以下几类：1. 参数调整通过调整滤波器的参数，如电容、电感或电阻的数值，改变滤波器的特性。

参数调整方法可以是手动调整，也可以通过模拟或数字优化算法进行自动调整。
