滤波器技术(4)-介质滤波器

介质滤波器原理一、介质滤波器的定义和作用介质滤波器是一种用于滤除特定频率信号的装置，通常由介质和导体组成。

它的主要作用是在电子电路中过滤掉噪声和干扰信号，使有效信号更加清晰和稳定。

二、常见的介质滤波器类型2.1 低通滤波器（LPF）低通滤波器用于滤除高频信号，只允许低于截止频率的信号通过。

2.2 高通滤波器（HPF）高通滤波器用于滤除低频信号，只允许高于截止频率的信号通过。

2.3 带通滤波器（BPF）带通滤波器用于滤除低于截止频率和高于截止频率的信号，只允许位于截止频率之间的信号通过。

2.4 带阻滤波器（BSF）带阻滤波器用于滤除位于截止频率之间的信号，只允许低于截止频率和高于截止频率的信号通过。

三、介质滤波器的工作原理介质滤波器的工作原理基于介质在电磁场中的响应特性。

当电磁波通过介质时，介质会对电磁波进行吸收、传导和反射，从而实现滤波的效果。

3.1 电磁波的传播和吸收介质滤波器中的介质是由电子和原子组成的。

当电磁波通过介质时，电场和磁场会作用于介质中的电子和原子，使其发生振动。

这种振动会导致能量的吸收和传导，从而减弱或消除特定频率的信号。

3.2 介质的阻抗和衰减特性不同类型的介质对电磁波的传播有不同的阻抗和衰减特性。

通过选择合适的介质材料和设计参数，可以实现对特定频率的信号的滤除或通过。

3.3 介质滤波器的设计和优化介质滤波器的设计需要考虑到所需的截止频率、滤波特性和器件尺寸等因素。

通过调整介质的种类、厚度、形状和布局等参数，可以实现对特定频率范围内信号的滤波效果，并优化滤波器的性能。

四、介质滤波器的应用领域介质滤波器在各种电子电路中都有广泛的应用，特别是在通信、无线电和雷达系统中更为常见。

它们可以用于滤除噪声和干扰信号，提高通信质量和系统的可靠性。

4.1 无线电通信系统在无线电通信系统中，介质滤波器用于滤除无线电信号中的杂散频率和干扰信号，以保证通信质量和信息传输的可靠性。

4.2 雷达系统雷达系统中的介质滤波器用于滤除雷达信号中的背景噪声和干扰信号，以提高目标的探测和跟踪性能。

介质滤波器原理
介质滤波器是一种常见的滤波器类型，其原理是利用介质材料的特性来选择性地通过或阻断特定频率的信号。

介质滤波器通常由一个或多个介质构成，例如陶瓷、石英、玻璃等。

这些介质材料具有不同的介电常数和磁导率，因此会对信号的传输产生影响。

当通过介质材料时，信号将受到介质的影响而发生衰减、延迟或相位变化。

介质滤波器的工作原理基于以下几个关键概念：
1. 传导损耗：当信号通过介质时，由于介质的电导率，信号会遇到电阻导致能量损失。

这种能量损失会使特定频率的信号在介质中衰减。

2. 介质的介电常数：介质的介电常数决定了介质对电场的响应。

在滤波器中，通过选择不同介质的介电常数，可以实现对不同频率信号的阻断或通过。

3. 谐振现象：当介质处于特定频率附近时，由于介质本身的谐振行为，对该频率的信号会产生放大或压制作用。

利用这种谐振现象，可以实现对特定频率的滤波。

基于以上原理，介质滤波器可以实现对特定频率范围内的信号进行滤波。

通过选择合适的介质材料并进行设计优化，可以实现不同频率范围的滤波效果。

介质滤波器广泛应用于无线通信、
电子设备和信号处理等领域，用于抑制噪声、滤除干扰信号，以及提高信号的质量和稳定性。

介质滤波器原理介质滤波器（MediumBand Pass Filter，MBPF）是一种在频带上实现选择性的滤波器，用来过滤某个频带内的信号。

它的工作原理是利用介质媒介的反射和衍射特性，将指定频率之外的射频信号反射回去，提高频率范围内的信号吸收效率，从而达到过滤的目的。

介质滤波器聚集了多种物理现象，如折射、反射、衍射和衰减等，从而实现分离和滤除两个频带之间的信号。

换言之，把本应该被滤除的信号反射回去，而把被允许的信号通过。

这种滤波器通常被用在短波和中波广播电台中，以及多种无线通讯电路中。

介质滤波器的工作原理与其他商用滤波器大致相同，只不过介质滤波器采用介质媒介来实现其目的，而不是使用电气元件，如电容器和电感器。

介质滤波器包括两个部分，分别是带有孔洞的介质媒介和驱动电路，电路将射频信号送到介质媒介中，介质媒介内拥有一系列孔洞，孔洞的大小决定频率的范围，同时孔洞的密度决定了频率之间的跨度。

当频率超出指定范围时，部分频率被反射回去，而另一部分则被衍射出去，从而使信号不能被频率范围之外的部分传输出去。

介质滤波器的优点有：1.介质滤波器具有极高的选择性，可以将非常窄的频带进行滤波；2.介质滤波器具有低通滤波和高通滤波的性能，可以有效的降低滤波后的噪声；3.介质滤波器的过滤宽度可以很好的控制；4.介质滤波器衰减不太明显，可以有效的抑制高频信号的衰减；5.介质滤波器结构简单，可以容易的实现。

介质滤波器也存在着一些缺点，如：1.介质滤波器的偏置电压非常严格，容易受到外界的干扰；2.介质滤波器的反射系数非常低，容易造成噪声；3.介质滤波器频率偏差比较大，影响了滤波效果；4.介质滤波器需要大量的介质材料，而且成本较高。

介质滤波器具有很多优点，在短波和中波广播电台中，它们经常被用于滤除某一频率范围的信号，从而让信号达到更清晰的效果。

EMC设计之滤波技术讲解1.LC滤波器：LC滤波器是一种基于电感（L）和电容（C）的滤波器。

它主要通过选择合适的电感和电容值，将干扰信号的频率限制在特定范围内。

LC滤波器的原理是基于电感和电容的共振现象，通过调整电感和电容的数值，可以选择性地通过或阻断特定频率的信号。

LC滤波器通常用于消除高频噪声和突发干扰。

2.RC滤波器：RC滤波器是一种基于电阻（R）和电容（C）的滤波器。

它主要基于电容和电阻的时域响应，对信号进行频率选择。

通常，RC滤波器用于阻断或衰减特定频率的信号干扰。

在EMC设计中，RC滤波器通常用于滤除低频噪声和功率线上的杂波。

3.声音滤波器：声音滤波器是一种特殊的滤波器，它主要用于消除设备产生的电声干扰。

这些干扰通常是由于电子设备内部元器件的振动和共振引起的。

声音滤波器的原理是通过选择合适的材料和结构来吸收和隔离声音振动的能量，从而减少电声干扰。

4. 状态滤波器：状态滤波器（State Filter）是一种数字滤波技术，主要应用于数字信号处理（DSP）系统中。

它基于滤波器的状态方程，通过对输入信号进行状态变换，将不需要的频率分量滤除。

状态滤波器具有灵活性和实时性，可以对不同频率的信号进行滤波处理，适用于高速数字信号处理系统。

5. 整流滤波器：整流滤波器（Rectifier Filter）主要用于消除设备输出电源的纹波。

它通常由整流器、电容器和负载组成。

整流器将交流电源转换为直流电源，然后经过电容器滤波，最后供给负载。

整流滤波器可以有效地减少电源输出电压中的高频纹波和噪声，确保设备工作的稳定性。

综上所述，滤波技术在EMC设计中起着至关重要的作用。

通过选择合适的滤波器类型和参数，可以有效地滤除干扰信号，提高设备的电磁兼容性能。

在具体应用中，设计人员需要根据实际需求和系统特点，选择合适的滤波技术进行设计。

同时，还需要考虑不同滤波器之间的互补作用，以获得最佳的滤波效果。

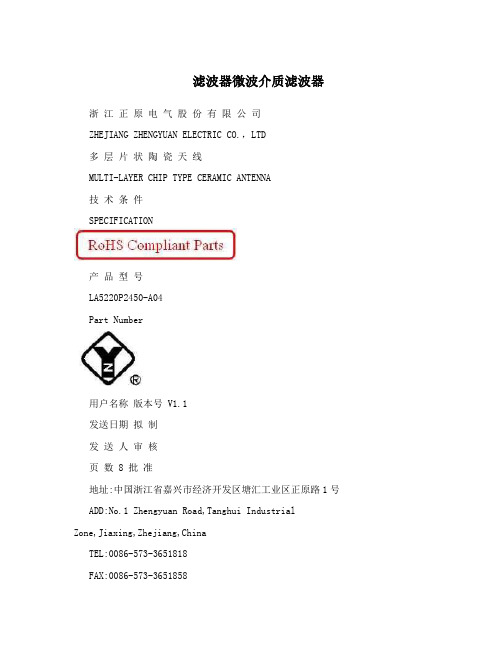

滤波器微波介质滤波器浙江正原电气股份有限公司ZHEJIANG ZHENGYUAN ELECTRIC CO.，LTD多层片状陶瓷天线MULTI-LAYER CHIP TYPE CERAMIC ANTENNA技术条件SPECIFICATION产品型号LA5220P2450-A04Part Number用户名称版本号 V1.1发送日期拟制发送人审核页数 8 批准地址:中国浙江省嘉兴市经济开发区塘汇工业区正原路1号ADD:No.1 Zhengyuan Road,Tanghui IndustrialZone,Jiaxing,Zhejiang,ChinaTEL:0086-573-3651818FAX:0086-573-36518581产品(LA5220P2450-A04)规格书版本更改记录版本号更改记录拟制批准日期首次发行王剑强陆德龙 2007.06.09 V1.0Land Pattern 尺寸修改，以免SMT时王剑强陆德龙 2007.06.25 V1.1 电极间短路备注:1、更改产品电性能指标时，版本号需更换(V1.0换为V2.0、V3.0……);2、更改产品测试方法(包括可靠性测试条件)，或更改使用条件时，当前版本号加系列(V1.0换为V1.1、V1.2……)。

2? 概述 Introduction"正原"微波多层片状陶瓷天线LA系列产品设计用于WLAN、蓝牙天线、PHS～手机多频天线, GPS等小体积SMD片式设计。

"ZHENG YUAN" Microwave Multi-Layer Chip Type Ceramic AntennaLA series are designed to be used in WLAN、Bluetooth、PHS、Multiple-band Mobile phone antenna, GPS, etc and compact size SMD chip design.? 型号 Part NumberLA 5220 P 2450 - A04产品名称，编号A04/Proudct Name: A04中心工作频率/ Center Frequency: 2450MHz结构系列/Structure Series产品尺寸/Size:5.2×2.0×1.2多层结构天线/Multi-layer Antenna? 外型尺寸 Dimensions(Unit:mm)? 测试电路 Evaluation Board3? 电气性能 Electrical Characteristics(项目) Specifications (特性) Item No.5.1 Working Central Frequency 中心工作频率 2450 MHz 5.2 Band Width 通带宽度 ?75 MHz ( 2375,2525MHz ) 5.3 Gain 增益 0,2 dBi 5.4 V.S.W.R (in BW) 驻波比 ?2.0Polarization 极化方式 5.5 Linear 线性Azimuth Beam width 方位角 5.6 Omni-directional 全向Impedance 阻抗 5.7 50 Ω *本天线在应用PCB上通过设计匹配电路，将天线工作频率调整到2.45GHz中心工作频率。

什么是电子电路中的滤波器及其分类电子电路中的滤波器是用于改变电信号波形或频率特性的电子元件。

其主要作用是滤除或衰减信号中的某些频率分量，使得输出信号更加平滑或满足特定的频率要求。

滤波器在各种电子设备中广泛应用，例如音频设备、通信系统、电源电路等。

本文将介绍什么是电子电路中的滤波器及其分类。

一、滤波器的定义滤波器是指通过对输入信号进行处理，以改变信号频率特性或波形的电子元件。

滤波器的基本工作原理是利用电感、电容等元件对不同频率的信号进行分离或抑制。

通过选择不同的滤波器类型和参数，可以实现对特定频率范围的信号的滤波效果。

二、滤波器的分类滤波器根据其频率特性和设计目的可以分为多种类型，常见的滤波器分类如下：1. 低通滤波器（Low-pass Filter）低通滤波器用于通过或增强低频信号，同时抑制高频信号。

它可以滤除输入信号中高于截止频率的频率成分，并将低频信号通过，常用于音频放大器、功放等电子设备中。

2. 高通滤波器（High-pass Filter）高通滤波器与低通滤波器相反，它用于通过或增强高频信号，同时抑制低频信号。

高通滤波器可以滤除输入信号中低于截止频率的频率成分，并将高频信号通过，常用于音频、视频信号的处理以及通信系统中。

3. 带通滤波器（Band-pass Filter）带通滤波器用于通过或增强某一频率范围内的信号，同时抑制其他频率范围的信号。

它可以滤除输入信号中低于和高于特定频率的频率成分，并将中间频率范围内的信号通过，常用于收音机、调频广播等设备中。

4. 带阻滤波器（Band-stop Filter）带阻滤波器与带通滤波器相反，它用于抑制某一频率范围内的信号，同时通过其他频率范围的信号。

带阻滤波器可以滤除输入信号中特定频率范围的信号成分，常用于干扰抑制、滤波和陷波等应用中。

5. 陷波滤波器（Notch Filter）陷波滤波器是一种特殊的带阻滤波器，主要用于抑制单一频率的信号。

陷波滤波器可以突出或压制特定频率的信号，广泛应用于消除干扰信号以及通信系统中的频率选择。
