TD基站知识点及常见故障处理总结

  • 格式：doc
  • 大小：2.31 MB
  • 文档页数：18

目录一. DNB6200基站设备硬件描述 (2)二. DNB6200的系统描述及RRU配置说明 (4)三. GPS类故障告警类型及产生原因 (6)四. GPS天线系统安装时的注意事项 (7)五. 近端调测及常用的基本命令 (10)六. 小区建立失败故障处理总结 (12)七. RRU常见故障分类及产生故障的原因 (13)八. RRU常见故障产生原因及处理方法 (13)九. 四期与三期的单个基站必备单板的一些变化 (15)十. BBU、RRU组网原则及限制 (17)一.DNB6200基站设备硬件描述1、TD-SCDMA基站的设备主要包括BBP530（就是基站上的BBU）和不同型号的RRU，系统物理上由DBBP530、RRU、天馈和相应的维护终端组成：1)DBBP530是DNB6200系统的基带处理单元，提供与DRNC820连接的接口单元、与RRU 的接口单元、同步时钟接入单元等。

2)RRU是室外射频远端处理单元,负责传送和处理DBBP530和天馈系统之间的射频信号。

目前RRU 产品包括以下几种类型:单通道RRU【DRRU261、DRRU291-a、DRRU3151-fa、DRRU3151-fae】、双通道RRU【DRRU3152-fa】、八通道RRU【DRRU268e、DRRU3158-fa、DRRU3158i-fa、DRRU3138-f】。

2、目前现网中DBBP530 与RRU之间的组网可分为星型和链型组网两种方式，DBBP530 与DRNC820 之间采用星型组网方式。

3、目前3期的每个UBBP/UBBI，支持9载波的基带处理相关功能（如PS、CS、HSDPA、HSUPA、MBMS 等业务）；提供3个光口，可通过光纤连接RRU，最大支持2.4576Gbit/s 速率；4期的每个UBBP/UBBI，支持12载波的基带处理相关功能（如PS、CS、HSDPA、HSUPA、MBMS 等业务）；提供6个光口，可通过光纤连接RRU，最大支持6.144Gbit/s 速率；DBBP530 与RRU 对接光模块配置有以下限制：1)同一根光纤两端的光模块需保证为同一规格的光模块，包括速率、传输距离等都应相同。

2)当支持6.144Gbit/s 光模块速率的RRU 与旧款UBBP 单板连接时，RRU 的光模块速率会自动降速为2.4576Gbit/s。

3)新基带板和老基带板光口均支持2.5G/6.144G光模块混插，新基带板Ir光口速率支持6.144G/2.5G，老基带板Ir光口速率支持2.5G。

4)BBU支持新老基带板混插。

混插时，只支持新基带板出光口。

4、BBU的电源单板是UPEU用于实现将-48V 直流输入电源转换为+12V 直流工作电源。

5、GPS系统由GPS蘑菇头、天线支架、避雷器组成，连线方式：GPS蘑菇头----馈线-----室内避雷器----GPS时钟信号线-----主控板；注意室内避雷器有两个接头“Surge端”接室外的GPS蘑菇头天线，“Protect端”通过时钟信号线接到主控板上。

二.DNB6200的系统描述及RRU配置说明1、DNB6200在整个网络中的位置：向上连接RNC构成IuB口，向下和UE构成Uu口；2、DNB6200主要有2大部分构成：DBBP530和RRU，DBBP530就是BBU，它是整个基站的主要模块；3、DBBP530主要有8个业务槽位（0～7），2个电源槽位（8/9)构成；其中0～5号槽位均可以插放UBBP/UBBI单板，即一个DBBP530总共可以承载6块UBBP/UBBI单板，实际现网主要插放在左面的0～3槽位（其中只有2、3槽位的UBBP才能起到CPRI接口功能，同时UBBP 也变成了UBBI），实现连接RRU，提供WMPT到RRU的通道；4、7号槽位的WMPT单板起到：主控、传输、时钟、交换功能；单板上的“ETH”口主要用于近端维护，FE1用于四期的IP化，E1/T1接口用于连接2M线，到光端机，SMA头用于连接GPS时钟，给整个NODEB提供精确的时钟；5、UPEU单板主要起到把-48V电源转换成+12V的电压，给WMPT单板供电；6、基站必备的单板为：WMPT、BBI/BBP、FAN、UPEU这四个单板，选配的单板有UEIU、UTRP（传输扩展板）、UELP(E1/T1信号的防雷板）、UFLP（FE/GE信号防雷）等这几种单板；7、基站数据信号流：UE--天线--RRU（射频单元）--BBI单板（基带处理）--WMPT单板--光端机---AOUa接口板（上行：从用户UE到中心机房,从左到右；下行：中心机房到用户，从右到左）；8、RRU的作用：提供发射/接收通道，对电波信号进行滤波、放大、变频、数模转换等功能，内部提供2个光接口向上连接BBI/BBP，向下进行RRU 的级联；9、DNB6200时钟介绍：DNB6200基站支持卫星同步系统（GPS）、IEEE 1588V2、1pps+TOD 时钟等灵活的时钟同步，三种时钟可互为备份；10、RRU配置说明：1. 光模块配置说明:(1).DRRU268e、DRRU261、DRRU291-a支持2.5G光模块.DRRU3151-fa 、DRRU3152-fa 、DRRU3151-fae、DRRU3138-f、DRRU3158-fa、DRRU3158ifa 支持6.14G光模块。

同一根光纤的两端光模块需保证为同一规格的光模块。

包括速率、传输距离都应相同，光纤单级10KM，多级最多支持40KM。

（2).RRU级联级数：Ø所有RRU协议最大级联数7级；室分站RRU推荐4级级联。

（3).PATH合并说明：Ø单小区最大支持16path合并，推荐最大使用8path合并。

（4).Ir光口AxC原理说明：AxC表示“天线*载波”,2.5G带宽相当于48个AxC,6.144G带宽相当于120个AxC;DRRU3158-fa配了3载波，那么需要8*3=24AxC;3个DRRU261合并为一个小区，并且配了6载波，那么需要3*6=18AxC。

三.GPS类故障告警类型及产生原因1、GPS类故障告警类型:1）、GPS状态告警：当NodeB检测到星卡天线开路、星卡天线短路、星卡天线不存在、星卡自检失败或星卡串口通讯异常时，产生此告警；当NodeB检测到星卡正常时，此告警恢复。

2）、时钟源状态告警：当NodeB检测到GPS时钟参考源信号丢失、参考源的频率与本地晶振频率偏差太大或参考源频率抖动时产生此告警；当NodeB检测到GPS时钟参考源信号正常时恢复该告警。

3）、时钟锁相环次要告警：锁相环从锁定状态进入保持状态时，产生此告警；锁相环从其他的状态进入锁定状态时，恢复此告警。

4）、时钟锁相环状态严重告警：锁相环从锁定或保持状态进入自由振荡状态时，产生此告警；锁相环从其他的状态进入锁定状态时，恢复此告警。

一般GPS系统出现故障都是同时出现上述多个告警。

2、定位GPS故障原因1）、若为GPS状态告警，原因值为GPS开路或短路，首先检查GPS天线的物理连接是否出现异常，接口是否存在松动或渗水现象；如果都正常则可能为GPS天线故障或MPT单板星卡问题，可尝试更换处理。

2）、若为时钟源状态或锁相环告警，首先用MML命令DSP GPS查询该站点的GPS搜星个数，每隔1分钟查询一次，连续查询5次，如果收星个数小于等于4颗则基本可以判定是"GPS 收星不足问题"。

这时需要检查GPS天线的安装位置及环境是否符合要求：a、请检查天线安装是否存在某个方向上的遮挡；b、请检查天线周围是否存在同频段的干扰(GPS频段为1.6G左右)；c、检查星卡到底板的连接线是否连接正常。

观察GPS天线周围，看是否存在大功率的微波发射天线，看附近是否存在高压输电电缆以及电视发射塔的发射天线等电磁干扰源因搜星数不足造成的告警比较常见，因为搜星不足可能受天气等外在原因影响，一般会自动恢复，如果没有自动恢复，且不存在GPS开路或者短路，可以更换GPS蘑菇头位置尝试处理。

3）、频繁出现GPS告警的站点，有可能是馈头部分接触不良，或者进水造成，有可能是外部进水，也有可能是从蘑菇头处渗入，可以由近端到远端分段测量电压是否正常（5V左右正常）或者是用sita master（驻波比表）测量可以看出大概断开的是多少米处，然后重点检查该处馈头连接部分。

4）、GPS告警如果排除了物理上的故障（进水，馈头松动等），更换了蘑菇头的安装位置后，告警还是存在，那么我们就要从外部排查，找出干扰源，当GPS天线周边存在干扰源，电磁环境复杂且不可规避时，要按如下要求尽量选择可能的最佳卫星信号接收位置。

a、周边有移动通信的微波天线时，要保证GPS天线安装在其上方，以避开微波天线的发射的主瓣。

b、在条件限制，无法满足GPS天线的高度时，要尽量拉开GPS天线与微波天线之间的距离，该距离要大于发射信号的10倍波长。

c、如果周边有圆形的卫星通信天线，GPS天线要避开其微波发射方向。

d、如果周边仅有接收天线，需避开接收信号一个波长以上。

例如，安装两个GPS天线，他们之间距离要在0.5m以上。

四.GPS天线系统安装时的注意事项1、在进行GPS安装时所要注意的安全事项。

1）、人身安全，规范操作，高空作业注意事项，雷雨天气禁止操作，严禁带电操作。

2）、设备安全，对需要接地设备进行接地，采取正确的防静电措施。

2、安装GPS系统的组件及安装工具。

1）、GPS系统组件分为：GPS天线、避雷器和天线支架。

2）、常用安装工具：螺丝刀、斜口钳、美工刀、扳手、截线钳、铁锤、冲击钻、绝缘胶带、防水胶带等。

3、GPS系统安装步骤。

1）、安装天线支架。

2）、剪裁馈线、制作室外馈线接头（常见馈线规格有两种：1/2超柔馈线和RG-8U馈线）。

3）、安装GPS天线。

4）、密封室外馈线接头。

4、GPS系统安装注意事项。

1）、GPS避雷器的“Protect”端连接天线侧，“Surge”端连接设备侧，注意不要弄反。

2）、GPS天线应在避雷针45度下倾角保护范围内安装（如果在多雷区域，GPS天线应安装在避雷针顶点下倾角30度范围内。

）3）、密封馈线接头时，防水胶带和绝缘胶带的缠绕顺序需要注意，先下后上，再从上往下，再从下往上，3层缠绕。

然后用绝缘胶带依同样方法缠绕。

最后在胶带两端用线扣扎紧。

4）、在所有馈线弯曲的地方，弯曲半径要大于馈线直径的20倍。

5）、设备侧GPS避雷器安装在馈窗内侧附近的走线架上，距馈窗口1m范围内，避雷器“GND”端连接至室外地排，如果没有室外接地排需要安装室外接地排，严禁连接在室外走线架上；室内部分安装避雷器，避雷器需要安装保护地线。

6）、上塔安装时，在天线侧安装GPS避雷器，避雷器下不安装保护地线，在离天线1m处用馈线接地夹接地；馈线沿铁塔每隔1.5~2m用馈线夹固定。

合集下载

TD_GPS故障处理小结

TD_GPS故障处理小结

TD GPS故障处理小结陈碧明TD系统是一个时分系统，对时钟的要求很高，为了保证空口的时钟同步，设计使用GPS 时钟作为每个基站的基准时钟。

具体的实现方式是在基站顶部的EMU模块内嵌一块GPS子卡，通过接收GPS天线接收到的信号，来同步GPS卫星时间，同时向基站提供作为基准的1pps 信号。

GPS子卡就是一个GPS接收机，为了保证卫星同步，进入GPS子卡的接收电平必须满足接收机灵敏度的要求，目前使用的GPS子卡是Trimble的Resolution T卡，其外部增益范围是18dB到36dB，和厂家沟通，这个典型值推荐为23dB。

1. 故障现象GPS开、短路故障2．故障排查过程思路：将GPS馈线和GPS蘑菇头分开，逐段定位。

（携带万用表工具或简易二极管）1、将CC板上的REF接口断开，将GPS蘑菇头与馈线的连接断开，这样GPS馈线和GPS蘑菇头就独立出来。

2、可采用测电压、测电阻及二极管法定位故障a)测电压：GPS天线是由BBU上的GPS卡提供电源的。

按上面的排查节点，分段检查BBU侧GPS子卡到GPS天线接口各接线头出的电压是否正常，可分段定位问题。

电压测量值不正常，则先重新检查馈线连接，若仍不正常，更换故障元件。

一般情况下在机顶GPS避雷器、干路放大器、功分器、GPS接收机等位置的GPS馈线各接线头处，GPS天线的芯线和屏蔽套间的电压都保持在4.6V～5.4V之间，我们可以通过分别测量各个地方的电压来定位故障。

比如在Node B机顶的GPS天馈接线柱上量得电压是4.9V，加上功分器后，在功分器接GPS天馈的接头处量得电压是4.2V，那么我们就可以定位功分器肯定有问题。

b)测电阻：检查GPS天线是否正常，若电阻不正常，更换该GPS天线。

用万用表的电阻档，测试GPS天线的等效电阻。

由于不同的万用表有不同的精度，可以用比对法测试出GPS天线的等效电阻。

具体方法是：将万用表电阻的量程调到20K电阻档（注意由于GPS天线是有极性的，所以万用表的表笔的红（正）笔和黑(负)笔测试的方向不同，数值也就不同）。

TD站点基带单元常见故障告警处理

TD站点基带单元常见故障告警处理

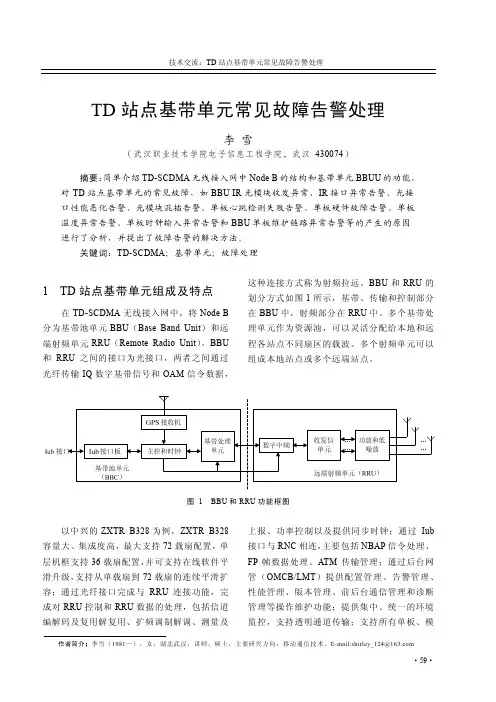

技术交流：TD 站点基带单元常见故障告警处理·59·TD 站点基带单元常见故障告警处理李 雪（武汉职业技术学院电子信息工程学院，武汉 430074）摘要：简单介绍TD-SCDMA 无线接入网中Node B 的结构和基带单元BBUU 的功能，对TD 站点基带单元的常见故障，如BBU IR 光模块收发异常、IR 接口异常告警、光接口性能恶化告警、光模块混插告警、单板心跳检测失败告警、单板硬件故障告警、单板温度异常告警、单板时钟输入异常告警和BBU 单板维护链路异常告警等的产生的原因进行了分析，并提出了故障告警的解决方法。
