buck电路拓扑及其工作原理1. 引言在现代电子设备中,为了提供稳定的电源供应,经常需要使用直流电源转换电路。
Buck电路是一种常用的直流电源转换电路,可将高电压降低为所需的低电压。
本文将介绍Buck电路的拓扑结构以及其工作原理。
2. Buck电路基本结构Buck电路采用开关元件控制电能的传递,由以下几个基本组成部分构成:2.1 输入电源输入电源为Buck电路提供能量,可以是直流电源或者交流电源连接的整流电路。
2.2 开关元件Buck电路中常用的开关元件有MOSFET和二极管。
其中,MOSFET可将电能从输入侧传递到输出侧,而二极管则起到反向导电的作用。
2.3 能量储存元件能量储存元件用于储存和传输能量,常用的元件包括电感和输出电容。
电感在Buck电路中起到储能的作用,而输出电容则用于平滑输出电压。
2.4 控制电路控制电路用于监测输出电压,并根据需要调节开关元件的导通时间以控制输出电压的稳定性。
3. Buck电路工作原理Buck电路的工作原理可以分为两种工作状态:导通状态和截止状态。
下面将详细介绍这两种状态下的工作原理。
3.1 导通状态在导通状态下,MOSFET导通,电流从输入电源经过电感流向输出电容和负载。
此时,电感储存能量,输出电流为正。
3.2 截止状态在截止状态下,MOSFET截止导通,电流无法通过,此时,电感释放储存的能量,输出电流为零。
二极管反向导电,维持输出电路的稳定。
3.3 工作周期Buck电路在导通状态和截止状态之间不断切换,形成工作周期。
每个工作周期可分为导通时间和截止时间。
4. Buck电路工作原理的优势及应用Buck电路具有以下优势:4.1 高效性Buck电路采用开关控制,通过调节开关元件的导通时间,可以实现高效能量转换。
4.2 可变输出通过控制电路调节开关元件的导通时间,可以实现不同的输出电压。
4.3 稳定性控制电路监测输出电压,可以及时调整开关元件的导通时间,保持输出电压的稳定性。
buck电路原理Buck电路是一种电子电路,用于将输入电压降低到较低的输出电压。
它是直流-直流(DC-DC)转换器的一种常见类型,常用于电源管理和电气控制系统中。
Buck电路主要由以下几个部分组成:1. 输入电源:提供输入电压给电路。
输入电压可以是不稳定的直流电源或交流电源经过整流和滤波后的直流电压。
2. 输入滤波器:该组件对输入电压进行滤波,以去除可能存在的高频扰动和噪声。
它通常由电感和电容组成。
3. 开关管:开关管是Buck电路的关键组件,用于控制电路的输出电压。
开关管可以是MOSFET或BJT。
通过调整开关管的导通和截止时间来控制输出电压。
4. 开关管驱动电路:开关管驱动电路是用于控制开关管导通和截止的关键组件。
它通过接收输入信号,产生适当的脉冲信号来驱动开关管。
5. 输出滤波器:输出滤波器用于对输出电压进行滤波,以去除可能存在的高频噪声和纹波。
它通常由电感和电容组成。
6. 负载:负载是连接到Buck电路的设备或电路,它消耗输出电压。
Buck电路的工作原理如下:1. 输入电压通过输入滤波器进入电路。
2. 开关管驱动电路接收输入信号,产生适当的脉冲信号以驱动开关管。
3. 开关管根据脉冲信号的控制,周期性地打开和关闭。
当开关管导通时,输入电流流经电感和负载,产生储能;当开关管截止时,这些储能被释放,使输出电压降低。
4. 输出电压经过输出滤波器,去除可能的高频噪声和纹波,然后送往负载。
Buck电路通过适当的控制开关管的导通时间和截止时间,可以实现输出电压的稳定调节。
此外,Buck电路还可以通过增加电感和电容的数量来提高输出电压的稳定性和纹波抑制能力。
总之,Buck电路通过开关管的周期性开关来实现将输入电压降低为较低的输出电压的功能。
它在许多应用中广泛使用,如电子设备、通信系统和电源管理系统中。
buck电路输出电压公式推理Buck电路输出电压公式推理。
一、Buck电路基本结构。
Buck电路(降压变换器)主要由输入电源V_in、开关管(通常为MOSFET)、二极管、电感L、电容C和负载电阻R组成。
当开关管导通时,二极管反向截止,输入电源向电感充电,电感电流线性上升,此时电感储存能量;当开关管截止时,二极管正向导通,电感释放能量给负载和电容充电。
二、工作原理分析。
1. 开关管导通阶段(t_on)- 设开关管导通时间为t_on,在这个阶段,电感电压V_L = V_in-V_out(根据基尔霍夫电压定律,电感两端电压等于输入电压减去输出电压)。
- 由于电感电压和电流的关系为V_L = L(di)/(dt),在导通阶段电感电流的变化率为(di)/(dt)=frac{V_in - V_out}{L}。
- 假设电感初始电流为I_L0,那么在导通结束时电感电流I_L1=I_L0+frac{(V_in-V_out)t_on}{L}。
2. 开关管截止阶段(t_off)- 设开关管截止时间为t_off,在这个阶段,电感电压V_L=-V_out(此时电感通过二极管向负载和电容放电)。
- 电感电流的变化率为(di)/(dt)=-frac{V_out}{L}。
- 在截止结束时电感电流I_L2=I_L1-frac{V_outt_off}{L}。
- 由于在稳态情况下,电感电流在一个周期开始和结束时相等,即I_L0 =I_L2。
- 将前面的表达式代入可得:I_L0=I_L0+frac{(V_in-V_out)t_on}{L}-frac{V_outt_off}{L}。
- 化简可得:(V_in-V_out)t_on=V_outt_off。
三、输出电压公式推导。
1. 定义开关周期T = t_on+t_off,占空比D=frac{t_on}{T},则t_off=(1 - D)T。
2. 将t_on=DT和t_off=(1 - D)T代入(V_in-V_out)t_on=V_outt_off中,得到:- (V_in-V_out)DT = V_out(1 - D)T。
【buck电路:深度评估与全面探讨】随着电子技术的迅猛发展,各种高效能、低功耗的电源系统逐渐成为现代电子设备中不可或缺的组成部分。
在这其中,buck电路作为一种常见的降压转换器,被广泛应用于各种电子设备中,以提供稳定、高效的电源输出。
然而,在实际应用中,buck电路的开关损耗和开关频率等问题一直备受关注。
本文将深入分析buck电路的工作原理、开关损耗、开关频率及其影响因素,并提供个人观点和理解。
一、buck电路的工作原理1.工作原理简介在buck电路中,输入电压通过开关器件(MOSFET或IGBT)的控制,经过电感和电容等元件的作用,输出为较低的电压。
其中,通过控制开关器件的导通和关断,实现对输出电压的调节。
2.工作原理详解–输入电压经过控制开关器件后,会形成交替导通和关断的工作状态,实现电能的转换和输出。
–通过电感和电容等元件的协同作用,实现对电压的稳定输出,并且能够在一定程度上提高效率和响应速度。
二、开关损耗对buck电路的影响1.开关损耗的概念在buck电路中,由于开关器件进行导通和关断时会产生一定的能量损耗,这部分损耗即为开关损耗。
它主要包括开关器件导通时的导通损耗和关断时的反向恢复损耗。
2.开关损耗的计算–导通损耗:P sw,on=I sw2×R on–反向恢复损耗:P sw,off=Q rr×V DS×f s w3.开关损耗的影响因素–开关频率–开关器件的导通/关断速度–开关器件的导通/关断损耗特性三、开关频率对buck电路的影响1.开关频率的作用开关频率是指开关器件在单位时间内的开关次数,它直接影响着buck电路的工作性能和效率。
常见的开关频率包括几十千赫兹至几百千赫兹,不同的频率对buck电路的影响也不尽相同。
2.开关频率与效率的关系–高频率:可以减小输出滤波器元件的尺寸和成本,但会增加开关损耗和开关器件的损耗,影响整体效率。
–低频率:能够降低开关损耗,但需要更大尺寸的滤波器元件,导致成本提高并且功耗增加。
BUCK电路基本原理1.工作原理:当开关管导通时,输入电压传递给电感。
由于电感的自感作用,输入电压的能量会储存在电感的磁场中。
然后,开关管断开,电感的自感作用会产生一个反向电压,这使得电感上的电流保持不变。
这时,二极管导通,将电感上储存的能量传送到负载上,实现电压降低。
这个过程是周期性重复的,开关管的导通周期和占空比可以控制输出电压的大小和稳定性。
开关管的占空比越大,输出电流越大,电压降低的程度也越大。
2.主要原理:a.自感作用:电感具有自感作用,当电流变化时会产生反向电势。
在BUCK电路中,电感仅与输入电压相连,当开关管切断电路时,电感的自感作用产生的反向电势将保持电流不变。
b.二极管的导通特性:BUCK电路中的二极管是一个重要的组成部分,它能够在开关管断开时导通,并将电感存储的能量传递到负载上。
二极管的导通特性在BUCK电路的工作中起到了至关重要的作用。
c.开关管的控制:开关管的导通周期和占空比决定了BUCK电路的输出电压稳定性。
通过改变开关管导通周期和占空比,可以控制输出电压的大小和波动范围。
d.反馈控制:为了确保输出电压的稳定性,BUCK电路通常配备反馈控制回路。
反馈控制回路会根据输出电压的变化来调整开关管的导通周期和占空比,以保持输出电压在设定的范围内。
总结起来,BUCK电路通过周期性地开关导通和断开来实现电压降低。
它利用电感和二极管的特性以及开关管的控制实现了稳定的电压输出。
BUCK电路在电力电子领域有着广泛的应用,例如直流电源、开关电源和电动车等。

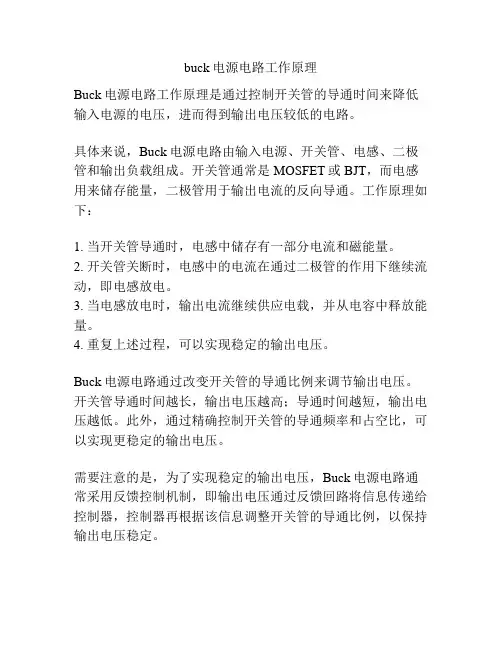

buck电源电路工作原理
Buck电源电路工作原理是通过控制开关管的导通时间来降低输入电源的电压,进而得到输出电压较低的电路。
具体来说,Buck电源电路由输入电源、开关管、电感、二极管和输出负载组成。
开关管通常是MOSFET或BJT,而电感用来储存能量,二极管用于输出电流的反向导通。
工作原理如下:
1. 当开关管导通时,电感中储存有一部分电流和磁能量。
2. 开关管关断时,电感中的电流在通过二极管的作用下继续流动,即电感放电。
3. 当电感放电时,输出电流继续供应电载,并从电容中释放能量。
4. 重复上述过程,可以实现稳定的输出电压。
Buck电源电路通过改变开关管的导通比例来调节输出电压。
开关管导通时间越长,输出电压越高;导通时间越短,输出电压越低。
此外,通过精确控制开关管的导通频率和占空比,可以实现更稳定的输出电压。
需要注意的是,为了实现稳定的输出电压,Buck电源电路通常采用反馈控制机制,即输出电压通过反馈回路将信息传递给控制器,控制器再根据该信息调整开关管的导通比例,以保持输出电压稳定。
总之,Buck电源电路通过控制开关管的导通时间来降低输入电压,实现稳定的输出电压。
Buck电路工作原理详解1、BUCK电路的工作原理分析,目录: 1. BUCK电路的电路图2. BUCK电路的工作原理3. Buck电路的三种工作模式: CCM、BCM、DCM 4. BUCK电路周边参数和系统工作模式的关系5. BUCK电路模拟验证,电源解决方案备用电路的原理分析,另一方面又称为备用电路的电路图、备用电路、降压电路,其基本特征是DC-DC转换电路,输出电压低于输入电压。
输入电流是波动的,输出电流是连续的。
另外,图1,bucket电路的原理分析,2,bucket电路的工作原理,1,基本工作原理分析开关管Q1被驱动到高电平后,开关管导通,储藏电感L1被磁化,电感中流过的电流直线性增加,同时对电容器C1。
2、进行充电,对负载R1 等效电路是图2、图2、返回页6、l、n、bucket电路的原理分析、2、bucket电路的工作原理、1、基本工作原理分析开关管Q1被驱动到低电平时,开关管截止,存储电感L1由回流二极管放电,电感L1 输出电压由输出滤波电容器C1放电,并维持减少的电感电流,等效电路由图3、图3、Return T o Page 6、bucket电路的原理分析、三、bucket电路三种动作模式:CCM、BCM、DCM、1、CCM模式:主要的原稿波形Return To Page 7、bucket电路的原理分析、三、bucket电路三种工作模式:CCM、BCM、DCM 1、CCM模式:开关管Q1。
3、导通时,KVL法则:q管导通时间,因此t是工作周期,d是占空比:开关管同样地,KVL的法则:伏特积平衡、bucket电路原理解析、1、CCM模式:3、bucket电路三种工作模式: CCM、BCM、DCM、bucket电路原理解析三、bucket电路三种工作模式: CCM、BCM、DCM、2 BCM模式:点的原始波形参照图5、图5、bucket 电路的原理分析、三、bucket电路三种工作模式:CCM、BCM、DCM、2、BCM模式:图4和图5的电感电流的波形,电感最小电流逐渐为零伏秒积平衡:同样,以一个周期进行分析,bucket电路的原理分析,3,bucket电路三种工作模式: CCM、BC。
buck电路原理Buck电路原理。
Buck电路是一种常见的降压电路,通过控制开关管的导通和截止来实现输入电压到输出电压的降压转换。
在实际电子设备中,Buck电路被广泛应用于各种场合,如电源适配器、直流-直流转换器等。
本文将介绍Buck电路的原理、工作方式和相关特性。
Buck电路的原理是基于电感器的工作原理,通过改变电感器的导通时间来控制输出电压的大小。
在Buck电路中,当开关管导通时,电感器储存能量,当开关管截止时,电感器释放能量,从而实现电压的降压转换。
这种工作原理使得Buck 电路能够高效地将输入电压转换为所需的输出电压。
Buck电路的工作方式是通过PWM控制来实现的。
PWM控制是一种通过改变开关管的导通时间来控制输出电压的方法。
当需要降低输出电压时,PWM控制会减小开关管的导通时间,从而降低输出电压;当需要提高输出电压时,PWM控制会增加开关管的导通时间,从而提高输出电压。
通过这种方式,Buck电路能够实现对输出电压的精确控制。
除了原理和工作方式,Buck电路还具有一些特性。
首先,Buck电路的效率较高,通常能够达到90%以上。
其次,Buck电路的输出电压稳定性较好,能够适应不同负载条件下的工作要求。
此外,Buck电路的设计较为简单,成本较低,适用于大批量生产。
因此,Buck电路在电子设备中得到了广泛的应用。
总的来说,Buck电路是一种高效、稳定、成本低廉的降压电路,具有广泛的应用前景。
通过理解其原理、工作方式和特性,我们可以更好地应用Buck电路于实际电子设备中,为人们的生活和工作带来便利和效益。
希望本文能够对读者有所帮助,谢谢阅读!。
buck电路简单原理
Buck电路是一种常见的降压转换器,用于将高电压转换为较低的电压。
它是
一种开关电源,通过不断切换开关以控制电流和电压来完成降压操作。
Buck电路的基本原理是利用开关管(通常为MOSFET晶体管)和电感器组成
一个电压调节器。
当开关管关闭时,电流通过电感器,形成一个磁场能量储存器。
当开关管打开时,电感器释放储存的能量,通过输入电压向负载提供较低的电压。
具体工作原理如下:当开关管处于导通状态时,电感器充电,负载电流开始增加。
而当开关管关闭时,电感器上的存储能量将释放到负载上。
这样,周期性地开关和关闭开关管,就能实现对输出电压的调整和稳定。
Buck电路的主要优点之一是效率高,能够提供相对较高的输出功率。
此外,Buck电路具有较小的体积和重量,适用于多种应用场景,如电源适配器、电池充
电器等。
值得注意的是,Buck电路中还包括输出电容器和滤波器,用于减小输出电压
的波动和噪声。
这些元件的合理选择和设计,可以进一步提高电路的性能和稳定性。
总之,Buck电路是一种常用的降压转换器,通过周期性地开关和关闭来实现
对输入电压的降低和稳定输出。
其简单的原理和高效率使其在很多电子设备中得到广泛应用。

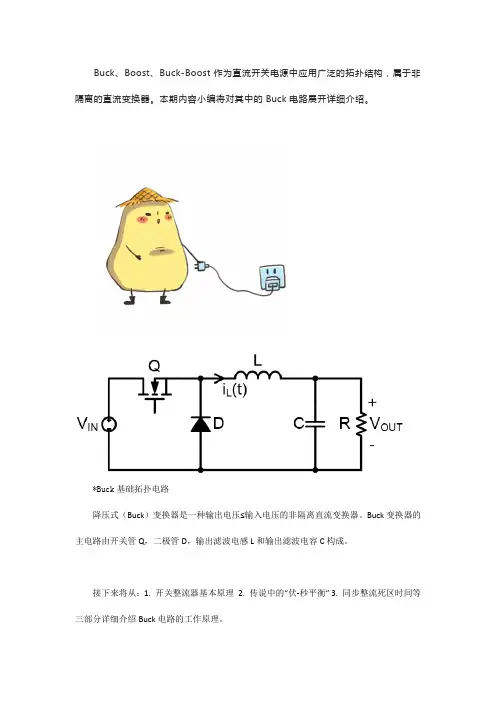

Buck、Boost、Buck-Boost作为直流开关电源中应用广泛的拓扑结构,属于非隔离的直流变换器。
本期内容小编将对其中的Buck电路展开详细介绍。
*Buck基础拓扑电路降压式(Buck)变换器是一种输出电压≤输入电压的非隔离直流变换器。
Buck变换器的主电路由开关管Q,二极管D,输出滤波电感L和输出滤波电容C构成。
接下来将从:1. 开关整流器基本原理2. 传说中的“伏-秒平衡” 3. 同步整流死区时间等三部分详细介绍Buck电路的工作原理。
让我们打起精神,擦亮眼睛,深刻体会简洁而不简单的Buck电路吧!Part 1 开关整流器基本原理导通时间关断时间在[0,Ton]期间,开关导通;在[Ton,Ts]期间,Q截止。
设开关管开关周期为Ts,则开关频率fs=1/Ts。
导通时间为Ton,关断时间为Toff,则Ts=Ton+Toff。
设占空比为D,则D=Ton/Ts。
改变占空比D,即改变了导通时间Ton的长短,这种控制方式成为脉冲宽度调制控制方式(Pulse Width Modulation, PWM)。
Buck电路特征•输出电压≤输入电压•输入电流断续•输出电流连续•需要输出滤波电感L和输出滤波电容CPart 2 传说中的“伏-秒平衡”伏秒原则,又称伏秒平衡,是指开关电源稳定工作状态下,加在电感两端的电压乘以导通时间等于关断时刻电感两端电压乘以关断时间,或指在稳态工作的开关电源中电感两端的正伏秒值等于负伏秒值。
在一个周期T 内,电感电压对时间的积分为0,称为伏秒平衡原理。
正如本文开头视频中指出,任何稳定拓扑中的电感都是传递能量而不消耗能量,都会满足伏秒平衡原理。
Part 3 同步整流死区时间同步整流是采用极低导通电阻的的MOSFET来取代二极管以降低损耗的技术,大大提高了DCDC的效率。
物理特性的极限使二极管的正向电压难以低于0.3V。
对MOSFET来说,可以通过选取导通电阻更小的MOSFET来降低导通损耗。
buck电路工作原理简述
Buck电路是一种降压稳压电路,其工作原理可以简述如下:
1. 输入电源:Buck电路的输入电源为直流电源,通常是来自于电池或者其他的直流电源。
2. 开关元件:Buck电路中有一个开关元件,通常是一个有源开关,比如晶体管或者MOSFET。
3. 电感元件:Buck电路中还有一个电感元件,通常位于开关元件和负载之间。
4. 输出电容元件:Buck电路的输出端通常还包括一个电容元件,用于平滑输出电压。
5. 开关周期:Buck电路的工作周期分为两个阶段:开关关闭阶段和开关打开阶段。
- 开关关闭阶段:在开关关闭的阶段,开关元件导通,电感元件储存能量,并将电流通过负载。
- 开关打开阶段:在开关打开的阶段,开关元件断开,电感元件释放储存的能量,产生反向电压。
由于电容元件的存在,输出电压可以比输入电压低。
这样通过控制开关关闭和打开的时间比例,可以实现输出电压的调节。
总之,Buck电路通过控制开关元件的闭合和断开时间比例,
通过电感元件和电容元件的相互作用,实现对输入电压进行降压,并稳定输出电压的目的。
buck电路计算Buck电路是一种降压稳压电路,常用于将高电压转换为较低的稳定电压。
其原理基于开关转换器的概念,通过周期性的开关操作来实现电压的调整。
本文将详细介绍Buck电路的工作原理、数学模型和计算方法。
一、Buck电路的工作原理Buck电路由直流电源、开关管、电感、电容和负载组成。
其工作原理如下:1.开关管的关闭状态下,电感L储存能量,电源电压施加在电容C和负载上;2.开关管的开启状态下,电感L放电,将储存的能量传递给负载和电容C;3.通过周期性的开关操作,控制开关管的导通时间和断开时间,可以调整输出电压的大小。
二、Buck电路的数学模型为了方便进行计算分析,可以对Buck电路进行数学建模。
模型的基本假设有:1.开关管的导通和断开是理想的,没有开关损耗;2.电感和电容元件是理想的,没有内阻和损耗;3.输出电压恒定不变,即开关操作的频率非常高。
根据上述假设,可以建立Buck电路的数学模型:$$V_L = L \frac{{di_L}}{{dt}}$$其中,$V_L$是电感上的电压,$L$是电感的感值,$i_L$是电感的电流。
2.输出电流方程:$$I_L = V_o D \frac{{dt}}{{DT}}$$其中,$I_L$ 是输出电流,$V_o$ 是输出电压,$D$ 是开关管导通时间与开关周期的占空比,$dt$ 是开关管导通时间,$DT$ 是开关周期。
3.电感电压方程:$$V_L=V_i-V_0$$其中,$V_i$是输入电压。
三、Buck电路的计算方法根据以上的数学模型,可以计算出Buck电路的关键参数。
$$I_L = \frac{{V_o D}}{{L}} \cdot dt$$其中,$I_L$是输出电流,$V_o$是输出电压,$D$是开关管导通时间与开关周期的占空比,$L$是电感的感值。
2.输出电压的计算:$$V_O = \frac{{V_i - I_L \cdot R_L}}{{1 - D}}$$其中,$V_O$是输出电压,$V_i$是输入电压,$I_L$是输出电流,$R_L$是负载电阻。
buck电路是一种常用的降压电路,通过调节输入电压来获得稳定的输出电压。
在实际应用中,buck电路可以工作在连续导通模式和断续导通模式两种状态。
本文将重点介绍buck电路在断续模式下的工作原理。
一、断续模式工作原理1. 断续模式概述在buck电路中,当负载较轻、输入电压较高或输出电压较低时,buck电路会进入断续导通模式。
在这种模式下,开关管的导通时间会随着电路参数的变化而发生变化,从而实现对输出电压的调节。
2. 工作原理在断续模式下,当开关管导通后,电感中的电流开始上升,直至达到峰值电流。
此时,控制器会根据输出电压和电感电流的情况来控制开关管的导通时间。
一般情况下,当电感电流降至零时即停止导通,开关管关断,电感中的电流开始减小,直至下降至一定值。
在下一个周期内,重复此过程。
3. 调节方式在断续模式下,buck电路通过调节开关管的导通时间来调节输出电压,从而实现对电路的稳定控制。
控制器会根据输出电压的反馈信号和电感电流的情况来动态调节导通时间,以保持输出电压的稳定。
二、断续模式的特点1. 优点断续模式具有较好的动态响应特性,对输出电压的变化能够做出快速响应,因此在负载变化较大时能够保持较好的稳定性。
断续模式下的电路损耗较小,效率较高。
2. 缺点在负载较轻或输入电压较高的情况下,buck电路易进入断续模式,导致输出电压波动较大。
断续模式下,电路的开关频率会受到输入输出参数的影响,使得电路的稳定性较差。
三、断续模式的改进在实际应用中,为了克服断续模式下的一些缺点,人们通过改进电路结构和控制算法来优化断续模式的工作性能。
1. 电路结构的改进通过改进电路中的电感、电容和开关管等元件的参数和结构,来提高断续模式下的电路性能。
采用高性能的电感元件和开关管,优化电路布局,减小内部损耗。
2. 控制算法的改进通过改进控制算法,提高控制器对输出电压和电感电流的监测和调节能力。
采用先进的PID控制算法,优化控制参数,提高稳定性和动态响应速度。
buck电路工作原理
Buck电路工作原理。
Buck电路是一种常见的降压型直流电源电路,它能够将输入电压降低到所需的输出电压,因此在各种电子设备中得到广泛应用。
本文将详细介绍Buck电路的工作原理及其基本特性。
Buck电路由输入电压源、开关管、电感、二极管和输出负载等组成。
当输入电压施加到开关管上时,开关管导通,电感储存能量,输出电压为正常工作状态;当开关管断开时,电感释放储存的能量,二极管导通,输出电压维持稳定。
Buck电路的工作原理可以用以下几个步骤来解释:
1. 输入电压施加到开关管上,开关管导通,电感储存能量;
2. 开关管断开,电感释放储存的能量,二极管导通,输出电压稳定;
3. 通过控制开关管的导通时间和断开时间,可以调节输出电压的大小。
Buck电路的工作原理可以用以下几个公式来描述:
1. 输入电压Vin;
2. 输出电压Vout;
3. 开关管的导通时间Ton;
4. 开关管的断开时间Toff;
5. 输出电流Iout。
通过这些公式,可以计算出Buck电路的工作参数,从而设计出符合要求的电路。
Buck电路具有以下特点:
1. 高效率,Buck电路的工作原理能够实现高效的能量转换,减少能量损耗;
2. 稳定性好,Buck电路能够稳定输出所需的电压,适用于各种负载要求;
3. 体积小,Buck电路的工作原理能够实现高频开关,从而减小电感和电容的体积,使整个电路体积小巧。
总之,Buck电路是一种常见的降压型直流电源电路,它通过一定的工作原理和特性,实现了高效的能量转换和稳定的输出电压。
在各种电子设备中得到广泛应用,为现代电子技术的发展做出了重要贡献。
buck电路计算Buck电路是一种常见的降压转换电路,可以将高电压的直流输入电压转换为低电压的输出电压,常用于电子设备中。
在本文中,将会详细介绍Buck电路的工作原理和计算方法。
一、Buck电路的工作原理Buck电路的工作原理如下:1.当开关管导通时,电感器储存了输入电流的能量;2.当开关管断开时,电感器释放储存的能量,形成一个电感器电流,通过滤波电容变成输出电压。
通过改变开关管的导通时间和断开时间,可以控制输出电压的大小。
当开关管导通时间占比较长时,输出电压较低;当开关管导通时间占比较短时,输出电压较高。
二、Buck电路参数的计算在设计Buck电路时,需要计算一些关键参数,包括开关频率、电感器电流、滤波电容和电感器值。
下面将逐一介绍这些参数的计算方法。
1.开关频率:开关频率是指开关管的导通和断开频率,常用的开关频率为几十千赫兹到几百千赫兹。
开关频率的选择需要考虑到输出电压的稳定性和开关管的损耗。
一般来说,开关频率越高,输出电压越稳定,但开关管的损耗也会增加。
开关频率的计算比较复杂,需要综合考虑多个因素,包括输入电压范围、输出电压范围、开关管的导通和断开时间等。
2.电感器电流:电感器电流是指在开关管导通期间电感器中流过的电流。
可以通过下面的公式计算电感器电流:I_L = (V_in - V_out) * D / (L * f)其中,I_L为电感器电流,V_in为输入电压,V_out为输出电压,D为开关管的导通占空比,L为电感器的电感值,f为开关频率。
3.滤波电容:滤波电容用于将电感器中的矩形电流波形变为稳定的直流输出电压。
滤波电容的大小一般通过下面的公式计算:C=(I_L*D*(1-D))/(f*V_r)其中,C为滤波电容,I_L为电感器电流,D为开关管的导通占空比,f为开关频率,V_r为允许的输出电压波动范围。
4.电感器值:电感器的值可以通过下面的公式计算:L = ((V_in - V_out) * D) / (f * I_L)其中,L为电感器的电感值,V_in为输入电压,V_out为输出电压,D为开关管的导通占空比,f为开关频率,I_L为电感器电流。
