传感器非线性误差的修正传感器非线性误差的修正摘要：传感器在采集数据时存在一定的非线性误差。

要使系统的性能达到最佳，必须对传感器的非线性误差进行分析和处理。

本文讨论了传感器非线性误差的几种处理方法，并对各种方法作了比较。

关键词：非线性误差，硬件电路校正，查表法，插值法，最小二乘法，频域修正法一、引言在工业过程控制中，由于传感器的非线性输出特性和同种传感器的输出存在一定的分散性，测量结果会产生一定的误差。

为此，我们需要对传感器的特性进行校正和补偿，以提高测量的精度，并且使传感器输出线性化和标准化。

对非线性误差的矫正和补偿可以采用硬件电路或者软件的方法来实现。

二、采用电路进行非线性误差的矫正采用硬件电路对非线性误差进行矫正，优点是速度快；缺点是价格高，拟合程度不好。

通常我们采用以下几种电路进行校正：1、 算术平均法算术平均法的基本原理是通过测量上下限的平均值，找到一条是原传感器输出非线性特性得以改善的拟合曲线。

对电阻传感器基本电路如作图所示。

设温度变化范围为a~c ，平均温度：b=(a+c)/2，传感器对应的输出阻值分别为R a ，R b ，R c ，由于传感器的非线性，R b ≠(R a +R c )/2。

为了使三个点的电路输出为线性，则应满足并联电阻R pb =(R pa +R pc )/2。

其中R pa ，R pb ，R pc 分别为温度在a,b,c 时的并联电阻。

通过计算可得： b R R 2R R R 2R -)R (R R c a ca c ab -++=2、 桥路补偿法该方法的基本原理是利用测量桥路的非线性来校正传感器的非线性。

电路如右图所示。

取R 1=R 2，桥路输出)//21(33t B R R R R V +-=ε 设于三个不同的温度点a,b,c 相适应的R t 与V 分别为R a 、V a 、R b 、V b 、R c 、V c ，代如上式得到方程组：)//21(33ab a R R R R V +-=ε )//21(33b b b R R R R V +-=ε)//21(33c b c R R R R V +-=ε解此方程组可得到满足要求的R3、R B 、ε。

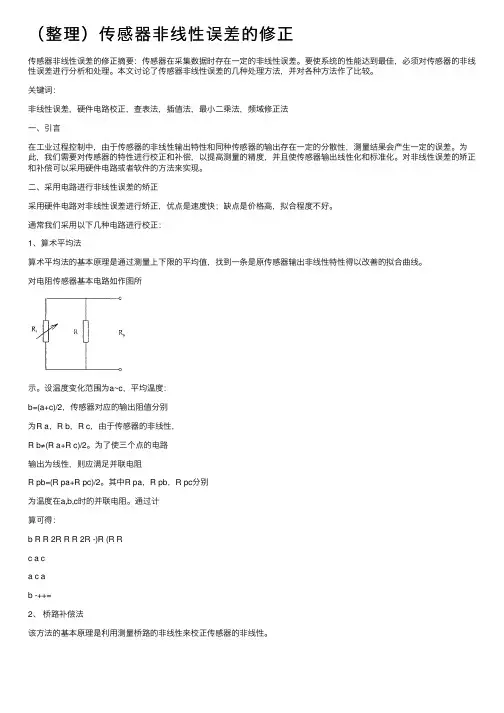

（整理）传感器⾮线性误差的修正传感器⾮线性误差的修正摘要：传感器在采集数据时存在⼀定的⾮线性误差。

要使系统的性能达到最佳，必须对传感器的⾮线性误差进⾏分析和处理。

本⽂讨论了传感器⾮线性误差的⼏种处理⽅法，并对各种⽅法作了⽐较。

关键词：⾮线性误差，硬件电路校正，查表法，插值法，最⼩⼆乘法，频域修正法⼀、引⾔在⼯业过程控制中，由于传感器的⾮线性输出特性和同种传感器的输出存在⼀定的分散性，测量结果会产⽣⼀定的误差。

为此，我们需要对传感器的特性进⾏校正和补偿，以提⾼测量的精度，并且使传感器输出线性化和标准化。

对⾮线性误差的矫正和补偿可以采⽤硬件电路或者软件的⽅法来实现。

⼆、采⽤电路进⾏⾮线性误差的矫正采⽤硬件电路对⾮线性误差进⾏矫正，优点是速度快；缺点是价格⾼，拟合程度不好。

通常我们采⽤以下⼏种电路进⾏校正：1、算术平均法算术平均法的基本原理是通过测量上下限的平均值，找到⼀条是原传感器输出⾮线性特性得以改善的拟合曲线。

对电阻传感器基本电路如作图所⽰。

设温度变化范围为a~c，平均温度：b=(a+c)/2，传感器对应的输出阻值分别为R a，R b，R c，由于传感器的⾮线性，R b≠(R a+R c)/2。

为了使三个点的电路输出为线性，则应满⾜并联电阻R pb=(R pa+R pc)/2。

其中R pa，R pb，R pc分别为温度在a,b,c时的并联电阻。

通过计算可得：b R R 2R R R 2R -)R (R Rc a ca c ab -++=2、桥路补偿法该⽅法的基本原理是利⽤测量桥路的⾮线性来校正传感器的⾮线性。

电路如右图所⽰。

取R 1=R 2，桥路输出)//21(33tB R R R R V +-=ε设于三个不同的温度点a,b,c 相适应的R t 与V 分别为R a 、V a 、R b 、V b 、R c 、V c ，代如上式得到⽅程组：)//21(33ab a R R R R V +-=ε )//21(33bb b R R R R V +-=ε )//21(33cb c R R R R V +-=ε解此⽅程组可得到满⾜要求的R3、R B 、ε。
