光纤熔接工程施工步骤图解
发布时间:2007-6-22 访问:2553次
光纤熔接工程施工步骤图解
光缆熔接前需要准备的配套器材:铺设好的光缆,光缆终端盒,偶合器,尾纤,光纤跳线。光缆熔接共7步

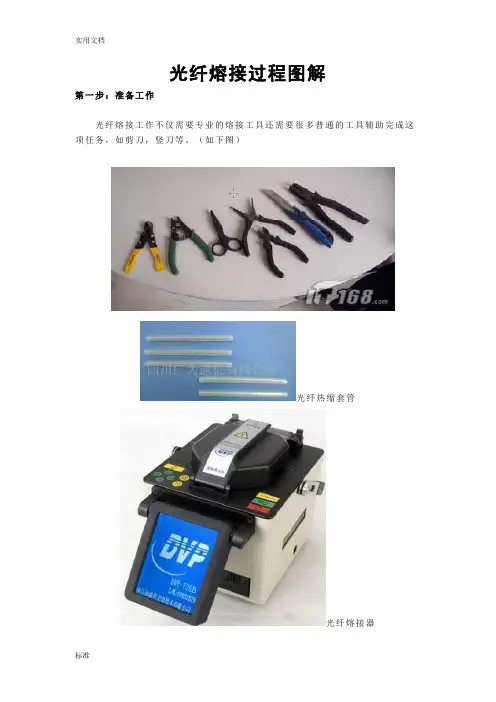

第一步:准备工作
光纤熔接工作不仅需要专业的熔接工具还需
要很多普通的工具辅助完成这项任务,如剪
刀,竖刀等。辅助工具(如图)
第二步:安装工作
一般我们都是通过光纤收容箱(如图)来固定
光纤的,将户外接来的用黑色保护外皮包裹的
光纤从收容箱的后方接口放入光纤收容箱中。
在光纤收容箱中将光纤环绕并固定好防止日
常使用松动。
第三步:去皮工作
(1)首先将黑色光纤外表去皮,(如图)大概
去掉1米长左右。
(2)接着使用美工刀将光纤内的保护层去掉。
(如图)要特别注意的是由于光纤线芯是用玻
璃丝制作的,很容易被弄断,一旦弄断就不能
正常传输数据了。
第四步:清洁工作
不管我们在去皮工作中多小心也不能保证玻璃丝没有一点污染,因此在熔接工作开始之前我们必须对玻璃丝进行清洁。比较普遍的方法就是用纸巾沾上酒精,然后擦拭清洁每一小根光纤。(如图)
第五步:套接工作
清洁完毕后我们要给需要熔接的两根光纤各自套上光纤热缩套管,(如图)光纤热缩套管主要用于在玻璃丝对接好后套在连接处,经过加热形成新的保护层。
第六步:熔接工作
将两端剥去外皮露出玻璃丝的光纤放置在光纤熔接器中。(如图)
熔接准备
然后将玻璃丝固定,按SET键开始熔接。(如图)可以从光纤熔接器的显示屏中可以看到两端玻璃丝的对接情况,如果对的不是太歪的话仪器会自动调节对正,当然我们也可以通过按钮X,Y手动调节位置。等待几秒钟后就完成了光纤的熔接工作。
第七步:包装工作
熔接完的光纤玻璃丝还露在外头,很容易这时
候就可以使用刚刚套上
的光纤热缩套管进行固定了。将套好光纤热缩
套管的光纤放到加热器中按HEAT”键开始加
热,(如图)过10秒钟后就可以拿出来了,
至此完成了一个线芯的熔接工作。最后还需要
把熔接好的光纤放置固定在光纤收容箱中。
总结:
光纤连接是一个熟能生巧的工作,并不是看别人熔接一次两次就能掌握的,只有你拥有相应的设备经过专业的培训后才能更快速更准确的熔接有质有量的光纤。再此介绍熔接的全过程仅仅希望对各位读者今后的工作学习有所帮助,也算是丰富大家的见识和阅历了。
第一步:准备工作
光纤熔接工作不仅需要专业的熔接工具还需要很多普通的工具辅助完成这项任务,如剪刀,竖刀等。(如下图)
辅助工具
第二步:安装工作
一般我们都是通过光纤收容箱(如下图)来固定光纤的,将户外接来的用黑色保护外皮包裹的光纤从收容箱的后方接口放入光纤收容箱中。在光纤收容箱中将光纤环绕并固定好防止日常使用松动。
光纤收容箱
第三步:去皮工作
首先将黑色光纤外表去皮,(如下图)大概去掉1米长左右。
去黑皮
接着使用美工刀将光纤内的保护层去掉。(如下图)要特别注意的是由于光纤线芯是用玻璃丝制作的,很容易被弄断,一旦弄断就不能正常传输数据了。
光纤一览
第四步:清洁工作
不管我们在去皮工作中多小心也不能保证玻璃丝没有一点污染,因此在熔接工作开始之前我们必须对玻璃丝进行清洁。比较普遍的方法就是用纸巾沾上酒精,然后擦拭清洁每一小根光纤。(如下图)
清洁光纤
第五步:套接工作
清洁完毕后我们要给需要熔接的两根光纤各自套上光纤热缩套管,(如下图)光纤热缩套管主要用于在玻璃丝对接好后套在连接处,经过加热形成新的保护层。
光纤套接
第六步:熔接工作
将两端剥去外皮露出玻璃丝的光纤放置在光纤熔接器中。(如下图)
熔接准备
然后将玻璃丝固定,按SET键开始熔接。(如下图)可以从光纤熔接器的显示屏中可以看到两端玻璃丝的对接情况,如果对的不是太歪的话仪器会自动调节对正,当然我们也可以通过按钮X,Y手动调节位置。等待几秒钟后就完成了光纤的熔接工作。
熔接工作
第七步:包装工作
熔接完的光纤玻璃丝还露在外头,很容易折断。这时候就可以使用刚刚套上的光纤热缩套管进行固定了。将套好光纤热缩套管的光纤放到加热器中按“HEAT”键开始加热,(如下图)过10秒钟后就可以拿出来了,至此完成了一个线芯的熔接工作。最后还需要把熔接好的光纤放置固定在光纤收容箱中。
光纤包装
总结:
北京深万科技有限公司为您提供全面的光纤及布线服务,欢迎来电咨询:400-650-6618
光纤连接是一个熟能生巧的工作,并不是看别人熔接一次两次就能掌握的,只有你拥有相应的设备经过专业的培训后才能更快速更准确的熔接有质有量的光纤。再此介绍熔接的全过程仅仅希望对各位读者今后的工作学习有所帮助,也算是丰富大家的见识和阅历了。
1、光纤接续
(1)光纤接续。光纤接续应遵循的原则是:芯数相等时,要同束管内的对应色光纤对接,芯数不同时,按顺序先接芯数大的,再接芯数小的。
(2)光纤接续的方法有:熔接、活动连接、机械连接三种。在工程中大都采用熔接法。采用这种熔接方法的接点损耗小,反射损耗大,可靠性高。
(3)光纤接续的过程和步骤:
①开剥光缆,并将光缆固定到接续盒内。注意不要伤到束管,开剥长度取1m左右,用卫生纸将油膏擦拭干净,将光缆穿入接续盒,固定钢丝时一定要压紧,不能有松动。否则,有可能造成光缆打滚折断纤芯。
②分纤将光纤穿过热缩管。将不同束管,不同颜色的光纤分开,穿过热缩管。剥去涂覆层的光纤很脆弱,使用热缩管,可以保护光纤熔接头。
③打开古河S176熔接机电源,采用预置的42种程式进行熔接,并在使用中和使用后及时去除熔接机中的灰尘,特别是夹具,各镜面和V型槽内的粉尘和光纤碎未。CATV使用的光纤有常规型单模光纤和色散位移单模光纤,工作波长也有1310nm和1550nm两种。所以,熔接前要根据系统使用的光纤和工作波长来选择合适的熔接程序。如没有特殊情况,一般都选用自动熔接程序。
④制作光纤端面。光纤端面制作的好坏将直接影响接续质量,所以在熔接前一定要做好合格的端面。用专用的剥线钳剥去涂覆层,再用沾酒精的清洁棉在裸纤上擦拭几次,用力要适度,然后用精密光纤切割刀切割光纤,对0.25mm(外涂层)光纤,切割长度为8mm-16mm,对0.9mm(外涂层)光纤,切割长度只能是16mm。
