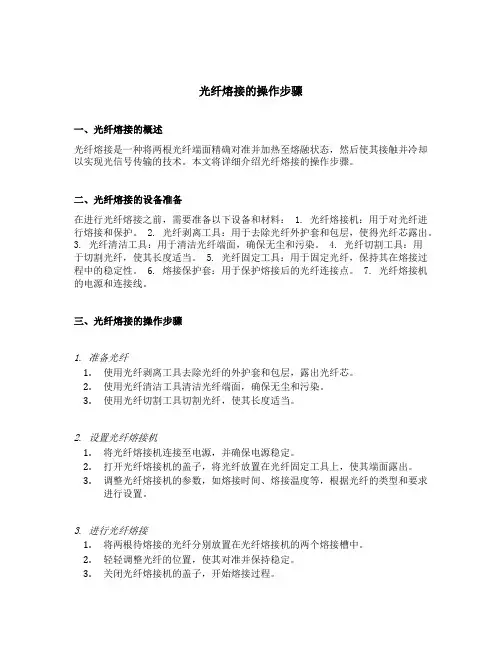

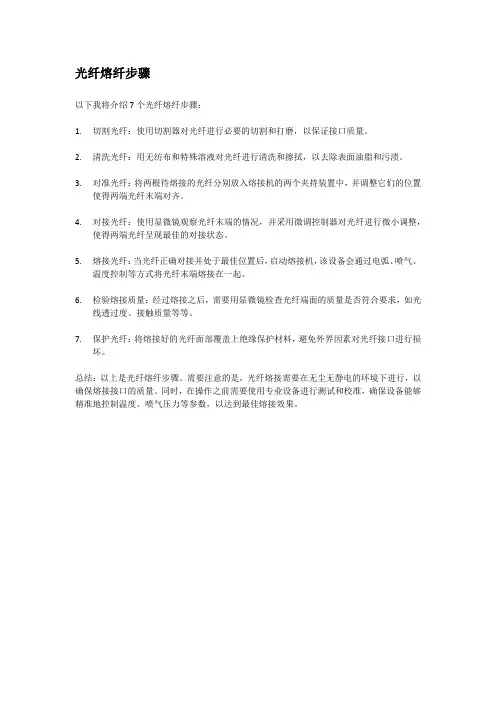

光纤熔接的操作步骤一、光纤熔接的概述光纤熔接是一种将两根光纤端面精确对准并加热至熔融状态，然后使其接触并冷却以实现光信号传输的技术。
本文将详细介绍光纤熔接的操作步骤。
二、光纤熔接的设备准备在进行光纤熔接之前，需要准备以下设备和材料： 1. 光纤熔接机：用于对光纤进行熔接和保护。
2. 光纤剥离工具：用于去除光纤外护套和包层，使得光纤芯露出。
3. 光纤清洁工具：用于清洁光纤端面，确保无尘和污染。
4. 光纤切割工具：用于切割光纤，使其长度适当。
5. 光纤固定工具：用于固定光纤，保持其在熔接过程中的稳定性。
6. 熔接保护套：用于保护熔接后的光纤连接点。
7. 光纤熔接机的电源和连接线。
三、光纤熔接的操作步骤1. 准备光纤1.使用光纤剥离工具去除光纤的外护套和包层，露出光纤芯。
2.使用光纤清洁工具清洁光纤端面，确保无尘和污染。
3.使用光纤切割工具切割光纤，使其长度适当。
2. 设置光纤熔接机1.将光纤熔接机连接至电源，并确保电源稳定。
2.打开光纤熔接机的盖子，将光纤放置在光纤固定工具上，使其端面露出。
3.调整光纤熔接机的参数，如熔接时间、熔接温度等，根据光纤的类型和要求进行设置。
3. 进行光纤熔接1.将两根待熔接的光纤分别放置在光纤熔接机的两个熔接槽中。
2.轻轻调整光纤的位置，使其对准并保持稳定。
3.关闭光纤熔接机的盖子，开始熔接过程。
4.光纤熔接机会自动加热光纤，熔融两根光纤的端面。
5.等待一段时间，直到光纤熔接机显示熔接完成。
6.打开光纤熔接机的盖子，取出熔接好的光纤连接点。
4. 熔接点保护1.在熔接好的光纤连接点上套上熔接保护套，用力压紧，确保连接点的稳固性和保护性。
2.使用光纤清洁工具再次清洁光纤端面，确保无尘和污染。
四、光纤熔接的注意事项1.操作光纤熔接机时，务必遵循设备的使用说明和安全操作规程。
2.在进行光纤熔接之前，确保光纤的质量和类型符合要求，以避免熔接失败或信号衰减。
3.在操作过程中，要注意保持光纤的清洁和干燥，避免尘埃和湿气对光纤的影响。

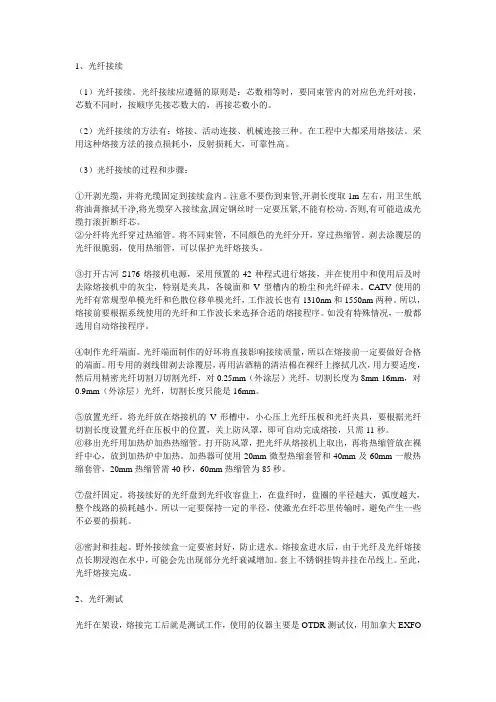

1、光纤接续（1）光纤接续。
光纤接续应遵循的原则是：芯数相等时，要同束管内的对应色光纤对接，芯数不同时，按顺序先接芯数大的，再接芯数小的。
（2）光纤接续的方法有：熔接、活动连接、机械连接三种。
在工程中大都采用熔接法。
采用这种熔接方法的接点损耗小，反射损耗大，可靠性高。
（3）光纤接续的过程和步骤：①开剥光缆，并将光缆固定到接续盒内。
注意不要伤到束管,开剥长度取1m左右，用卫生纸将油膏擦拭干净,将光缆穿入接续盒,固定钢丝时一定要压紧,不能有松动。
否则,有可能造成光缆打滚折断纤芯。
②分纤将光纤穿过热缩管。
将不同束管，不同颜色的光纤分开，穿过热缩管。
剥去涂覆层的光纤很脆弱，使用热缩管，可以保护光纤熔接头。
③打开古河S176熔接机电源，采用预置的42种程式进行熔接，并在使用中和使用后及时去除熔接机中的灰尘，特别是夹具，各镜面和V型槽内的粉尘和光纤碎未。
CATV使用的光纤有常规型单模光纤和色散位移单模光纤，工作波长也有1310nm和1550nm两种。
所以，熔接前要根据系统使用的光纤和工作波长来选择合适的熔接程序。
如没有特殊情况，一般都选用自动熔接程序。
④制作光纤端面。
光纤端面制作的好坏将直接影响接续质量，所以在熔接前一定要做好合格的端面。
用专用的剥线钳剥去涂覆层，再用沾酒精的清洁棉在裸纤上擦拭几次，用力要适度，然后用精密光纤切割刀切割光纤，对0.25mm（外涂层）光纤，切割长度为8mm-16mm，对0.9mm（外涂层）光纤，切割长度只能是16mm。
⑤放置光纤。
将光纤放在熔接机的V形槽中，小心压上光纤压板和光纤夹具，要根据光纤切割长度设置光纤在压板中的位置，关上防风罩，即可自动完成熔接，只需11秒。
⑥移出光纤用加热炉加热热缩管。
打开防风罩，把光纤从熔接机上取出，再将热缩管放在裸纤中心，放到加热炉中加热。
加热器可使用20mm微型热缩套管和40mm及60mm一般热缩套管，20mm热缩管需40秒，60mm热缩管为85秒。

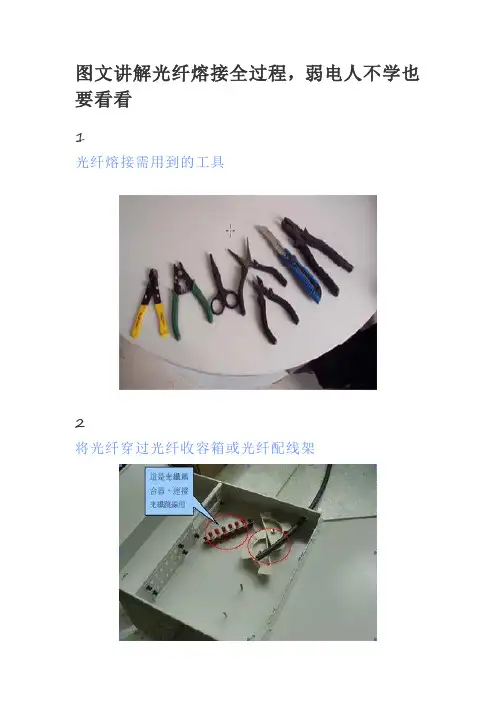

图文讲解光纤熔接全过程，弱电人不学也要看看1光纤熔接需用到的工具2将光纤穿过光纤收容箱或光纤配线架3光纤熔接的准备工作步骤1：剥光纤加固钢丝（约剥1米长）步骤2：步骤3：步骤4：剥光纤外皮（约剥1米长），用纸将油脂擦拭干净步骤5：剥光纤金属保护层（用美工刀轻刻）步骤6：轻拆光纤让金属保护层断裂（弯曲角度不能大于45度）步骤7：用美工刀在四周轻刻，不要太用力以免损伤光纤步骤8：轻拆光纤让塑胶保护管断裂（弯曲角度不能大于45度）步骤9：步骤10：用较好纸巾或脱脂棉花沾酒精步骤11：清洁每一小根光纤步骤12：套光纤热缩套管下图是光纤热缩套管步骤13：剥光纤绝缘层步骤14：用沾酒精纸巾将光纤擦试干净步骤15：用光纤切割器斩切光纤（斩切长度要适中）步骤16：将斩好的光纤放到光纤熔接机的一侧（如下图最好）步骤17：固定好光纤步骤18：光纤跳线的加工，居中剪断开做成尾纤（图略）步骤19 ：剥开尾纤的外保护层，并用剪刀剪断石棉保护层步骤20：剥好的尾纤内绝缘层与外保护层之间长度至少20cm步骤21：用沾酒精纸巾将光纤擦试干净步骤22：用光纤切割器斩切尾纤（斩切长度要适中）步骤23：将斩好的尾纤放到光纤熔接机的另一侧（两光纤尽量对齐）步骤24：固定光纤跳线步骤25：按“SET”键开始熔接光纤步骤26：光纤X、Y 轴自动调节步骤27：熔接结束观察损耗值若熔接不成功会告知塬因步骤28：用光纤热缩套管完全套住剥掉绝绿层部份（剥光纤时要控制好长度）步骤29：将套好热缩套管的光纤放到加热器中步骤30：按“HEAT”键加热步骤31：取出已加热好的光纤（以上述项是焊一芯光纤步骤，重复至其他熔接完成）步骤32：熔接好的光纤经过加热使热缩管缩紧好（使之可以保护熔接点），冷却后成组将热缩管整齐装入光纤配线架上的盘线板内步骤33：将热缩管整齐装入光纤配线架上的盘线板内后，将多余光纤盘好并用封箱胶纸固定在配线架盒内步骤34：光纤固定好盘光纤完成并将光纤接头接入光纤耦合器步骤35：光纤配线架安装完成后开始跳纤给设备使用光纤熔接是一个熟能生巧的工作，并不是看别人熔接一次两次就能掌握的，只有你拥有相应的设备经过专业的培训后才能更快速更准确有质量保障的熔接光纤。
光缆熔接的操作步骤和注意事项一、光缆熔接的操作步骤1.准备工作（1）检查熔接机的状态，确保机器正常运转；（2）清洁光缆和光纤，去除灰尘和污垢；（3）确认熔接机所需的电源和气源是否正常。
2.剥离光纤（1）使用剥线钳将光缆外护套剥离；（2）用切割钳修整光纤末端，使其平整。
3.清洁光纤（1）使用棉球蘸上酒精擦拭光纤末端，去除表面污垢；（2）用干净的棉球擦拭干净。
4.放置光纤将两根需要连接的光纤放入熔接机中，并调整位置，使其对齐。
5.设置参数根据不同的熔接要求，设置相应的参数，如温度、时间等。
6.开始熔接按下启动按钮开始进行熔接。
注意观察显示屏上的数据变化情况。
7.检查质量完成熔接后，使用显微镜检查连接点质量，并进行必要的调整和修整。
8.保护连接点将连接点用保护套或胶水进行保护，避免外界因素对连接点的影响。
二、光缆熔接的注意事项1.安全第一在进行光缆熔接时，一定要注意安全。
如佩戴防静电手环、避免触碰熔接机等。
2.保持清洁在熔接前，应该仔细清洁光缆和光纤末端，以确保连接质量。
3.正确放置光纤在放置光纤时，应该确保两根光纤末端对齐，并且不要用力过大，避免损坏纤芯。
4.设置合适的参数根据不同的熔接要求，设置合适的参数非常重要。
如果参数设置不当，会导致连接质量下降甚至失败。
5.观察数据变化情况在熔接过程中，应该注意观察显示屏上的数据变化情况。
如果发现异常情况及时停止操作并检查原因。
6.检查质量完成熔接后一定要使用显微镜检查连接点质量，并进行必要的调整和修整。
只有连接点质量良好才能确保通信质量。
7.保护连接点连接点是光缆熔接的最关键环节，一定要用保护套或胶水进行保护，避免外界因素对连接点的影响。

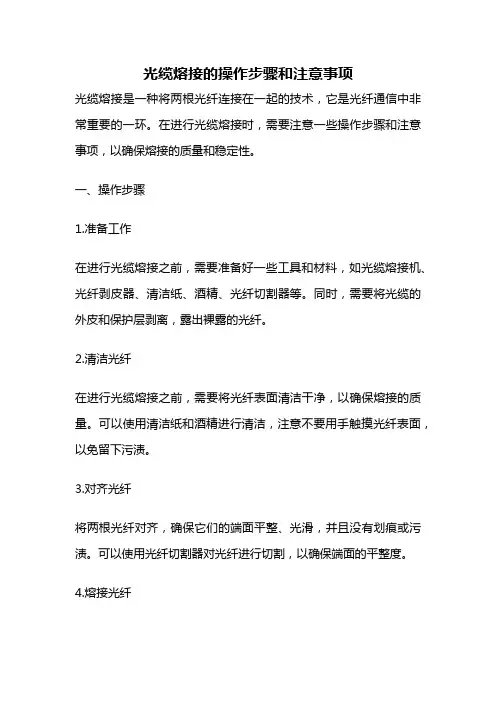

光缆熔接的操作步骤和注意事项光缆熔接是一种将两根光纤连接在一起的技术，它是光纤通信中非常重要的一环。
在进行光缆熔接时，需要注意一些操作步骤和注意事项，以确保熔接的质量和稳定性。
一、操作步骤1.准备工作在进行光缆熔接之前，需要准备好一些工具和材料，如光缆熔接机、光纤剥皮器、清洁纸、酒精、光纤切割器等。
同时，需要将光缆的外皮和保护层剥离，露出裸露的光纤。
2.清洁光纤在进行光缆熔接之前，需要将光纤表面清洁干净，以确保熔接的质量。
可以使用清洁纸和酒精进行清洁，注意不要用手触摸光纤表面，以免留下污渍。
3.对齐光纤将两根光纤对齐，确保它们的端面平整、光滑，并且没有划痕或污渍。
可以使用光纤切割器对光纤进行切割，以确保端面的平整度。
4.熔接光纤将两根光纤放入光缆熔接机中，按照机器的操作指南进行熔接。
在熔接过程中，需要注意熔接时间、温度和压力等参数的设置，以确保熔接的质量和稳定性。
5.检查熔接质量熔接完成后，需要对熔接质量进行检查。
可以使用光纤测试仪进行测试，检查熔接点的损耗和反射等参数。
如果熔接质量不符合要求，需要重新进行熔接。
二、注意事项1.保持清洁在进行光缆熔接时，需要保持工作环境的清洁，避免灰尘和污渍对光纤的影响。
同时，需要保持光纤表面的清洁，避免污渍和指纹对熔接质量的影响。
2.注意安全在进行光缆熔接时，需要注意安全问题。
熔接机会产生高温，需要避免烫伤。
同时，需要避免光纤的弯曲和拉扯，以免损坏光纤。
3.注意熔接质量光缆熔接的质量直接影响到光纤通信的稳定性和可靠性。
因此，在进行光缆熔接时，需要注意熔接质量，确保熔接点的损耗和反射等参数符合要求。
4.注意熔接机的维护光缆熔接机是一种高精度的设备，需要定期进行维护和保养，以确保其正常运行。
同时，需要注意熔接机的使用寿命，及时更换老化的部件。
光缆熔接是一项非常重要的技术，需要注意操作步骤和注意事项，以确保熔接的质量和稳定性。
在进行光缆熔接时，需要保持清洁、注意安全、注意熔接质量和熔接机的维护，以确保光纤通信的稳定和可靠。

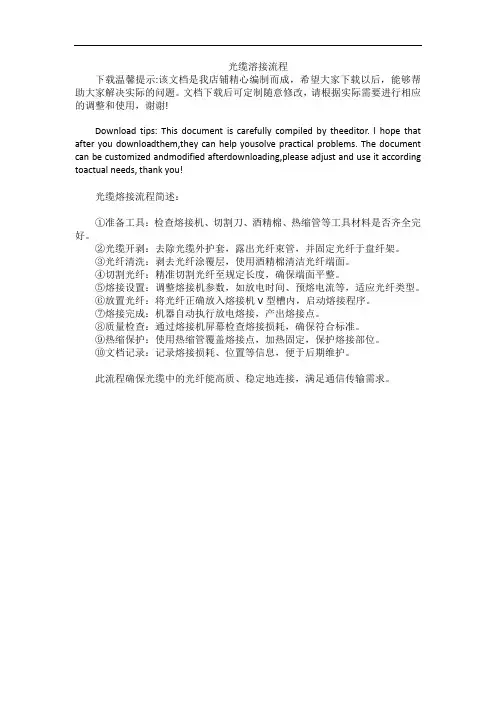

光缆溶接流程
下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!
Download tips: This document is carefully compiled by theeditor. l hope that after you downloadthem,they can help yousolve practical problems. The document can be customized andmodified afterdownloading,please adjust and use it according toactual needs, thank you!
光缆熔接流程简述：
①准备工具：检查熔接机、切割刀、酒精棉、热缩管等工具材料是否齐全完好。
②光缆开剥：去除光缆外护套，露出光纤束管，并固定光纤于盘纤架。
③光纤清洗：剥去光纤涂覆层，使用酒精棉清洁光纤端面。
④切割光纤：精准切割光纤至规定长度，确保端面平整。
⑤熔接设置：调整熔接机参数，如放电时间、预熔电流等，适应光纤类型。
⑥放置光纤：将光纤正确放入熔接机V型槽内，启动熔接程序。
⑦熔接完成：机器自动执行放电熔接，产出熔接点。
⑧质量检查：通过熔接机屏幕检查熔接损耗，确保符合标准。
⑨热缩保护：使用热缩管覆盖熔接点，加热固定，保护熔接部位。
⑩文档记录：记录熔接损耗、位置等信息，便于后期维护。
此流程确保光缆中的光纤能高质、稳定地连接，满足通信传输需求。

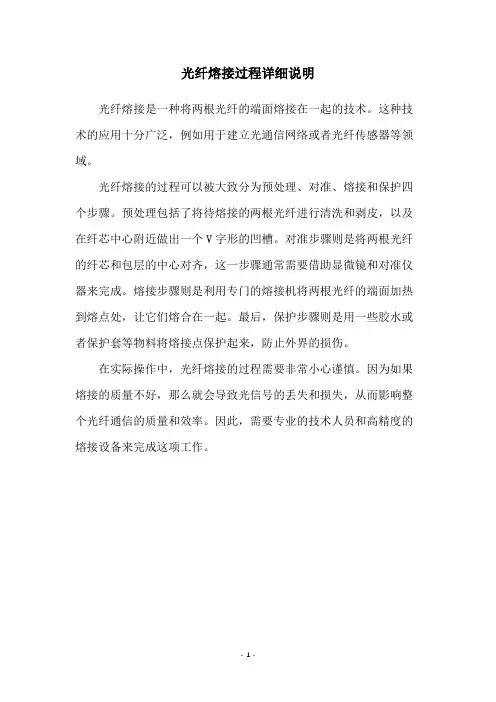

光纤熔接过程详细说明
光纤熔接是一种将两根光纤的端面熔接在一起的技术。
这种技术的应用十分广泛，例如用于建立光通信网络或者光纤传感器等领域。
光纤熔接的过程可以被大致分为预处理、对准、熔接和保护四个步骤。
预处理包括了将待熔接的两根光纤进行清洗和剥皮，以及在纤芯中心附近做出一个V字形的凹槽。
对准步骤则是将两根光纤的纤芯和包层的中心对齐，这一步骤通常需要借助显微镜和对准仪器来完成。
熔接步骤则是利用专门的熔接机将两根光纤的端面加热到熔点处，让它们熔合在一起。
最后，保护步骤则是用一些胶水或者保护套等物料将熔接点保护起来，防止外界的损伤。
在实际操作中，光纤熔接的过程需要非常小心谨慎。
因为如果熔接的质量不好，那么就会导致光信号的丢失和损失，从而影响整个光纤通信的质量和效率。
因此，需要专业的技术人员和高精度的熔接设备来完成这项工作。
- 1 -。

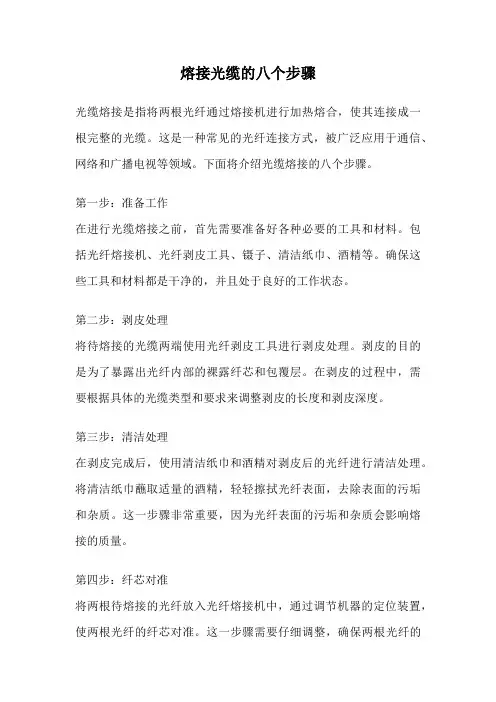

熔接光缆的八个步骤光缆熔接是指将两根光纤通过熔接机进行加热熔合，使其连接成一根完整的光缆。
这是一种常见的光纤连接方式，被广泛应用于通信、网络和广播电视等领域。
下面将介绍光缆熔接的八个步骤。
第一步：准备工作在进行光缆熔接之前，首先需要准备好各种必要的工具和材料。
包括光纤熔接机、光纤剥皮工具、镊子、清洁纸巾、酒精等。
确保这些工具和材料都是干净的，并且处于良好的工作状态。
第二步：剥皮处理将待熔接的光缆两端使用光纤剥皮工具进行剥皮处理。
剥皮的目的是为了暴露出光纤内部的裸露纤芯和包覆层。
在剥皮的过程中，需要根据具体的光缆类型和要求来调整剥皮的长度和剥皮深度。
第三步：清洁处理在剥皮完成后，使用清洁纸巾和酒精对剥皮后的光纤进行清洁处理。
将清洁纸巾蘸取适量的酒精，轻轻擦拭光纤表面，去除表面的污垢和杂质。
这一步骤非常重要，因为光纤表面的污垢和杂质会影响熔接的质量。
第四步：纤芯对准将两根待熔接的光纤放入光纤熔接机中，通过调节机器的定位装置，使两根光纤的纤芯对准。
这一步骤需要仔细调整，确保两根光纤的纤芯完全对准，以保证后续的熔接质量。
第五步：熔接加热当纤芯对准完成后，将光纤熔接机设置为熔接模式，开始进行加热熔接。
光纤熔接机会通过高温来加热两根光纤，使其熔化并融合在一起。
在加热的过程中，需要注意控制加热的温度和时间，以避免光纤熔接过程中的损伤和变形。
第六步：熔接质量检测熔接完成后，需要进行熔接质量的检测。
可以使用光纤熔接机自带的放大功能，观察熔接处的光纤断面是否平整、无气泡和杂质。
同时，还可以使用光纤测试仪进行光损耗和反射损耗的测试，以确保熔接的质量符合要求。
第七步：保护处理检测合格后，需要对熔接处进行保护处理。
常见的保护方式是使用光纤保护套管或热缩管，将熔接处包覆起来，以防止光纤受到外界的损害。
在进行保护处理时，需要注意保护材料的选择和使用方法，以确保光缆的长期稳定运行。
第八步：测试验收最后一步是对熔接后的光缆进行测试验收。

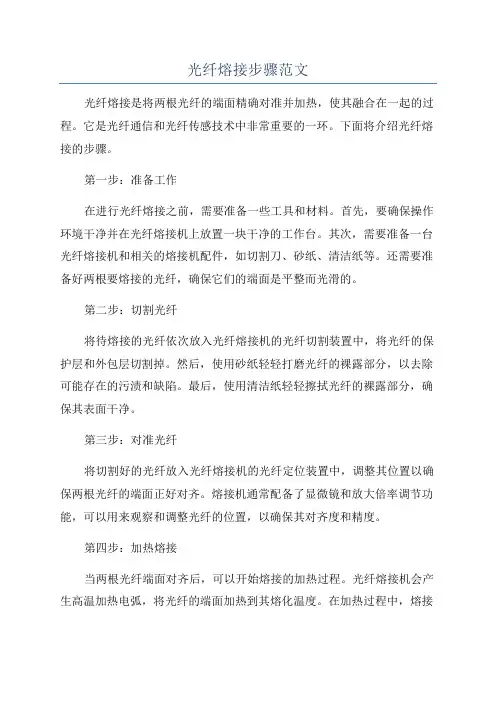

光纤熔接步骤范文光纤熔接是将两根光纤的端面精确对准并加热，使其融合在一起的过程。
它是光纤通信和光纤传感技术中非常重要的一环。
下面将介绍光纤熔接的步骤。
第一步：准备工作在进行光纤熔接之前，需要准备一些工具和材料。
首先，要确保操作环境干净并在光纤熔接机上放置一块干净的工作台。
其次，需要准备一台光纤熔接机和相关的熔接机配件，如切割刀、砂纸、清洁纸等。
还需要准备好两根要熔接的光纤，确保它们的端面是平整而光滑的。
第二步：切割光纤将待熔接的光纤依次放入光纤熔接机的光纤切割装置中，将光纤的保护层和外包层切割掉。
然后，使用砂纸轻轻打磨光纤的裸露部分，以去除可能存在的污渍和缺陷。
最后，使用清洁纸轻轻擦拭光纤的裸露部分，确保其表面干净。
第三步：对准光纤将切割好的光纤放入光纤熔接机的光纤定位装置中，调整其位置以确保两根光纤的端面正好对齐。
熔接机通常配备了显微镜和放大倍率调节功能，可以用来观察和调整光纤的位置，以确保其对齐度和精度。
第四步：加热熔接当两根光纤端面对齐后，可以开始熔接的加热过程。
光纤熔接机会产生高温加热电弧，将光纤的端面加热到其熔化温度。
在加热过程中，熔接机会自动控制参数，如加热时间、加热功率和熔化温度，以确保光纤的熔接质量。
第五步：冷却固化当光纤熔接完成后，需要将其迅速冷却，使其固化成一根整体的光纤。
光纤熔接机通常配备有冷却系统，可以在熔接完成后迅速降低温度。
在冷却固化过程中，要保持光纤的稳定位置，以避免产生损坏或偏位。
第六步：检查质量一旦光纤冷却固化，就可以检查熔接的质量。
可以使用显微镜观察熔接部分的光滑度、对称性和连续性。
如果发现任何缺陷，如空洞、裂纹或未完全熔化，可能需要重新进行熔接。
第七步：清洁和保护最后，需要对已熔接的光纤进行清洁和保护。
使用清洁纸擦拭熔接部分，确保其表面干净并无污渍。
然后，可以使用光纤保护套管或光纤连接盒等来保护熔接部分，防止其受到外界环境的影响和损坏。
综上所述，光纤熔接是一个复杂而关键的过程。

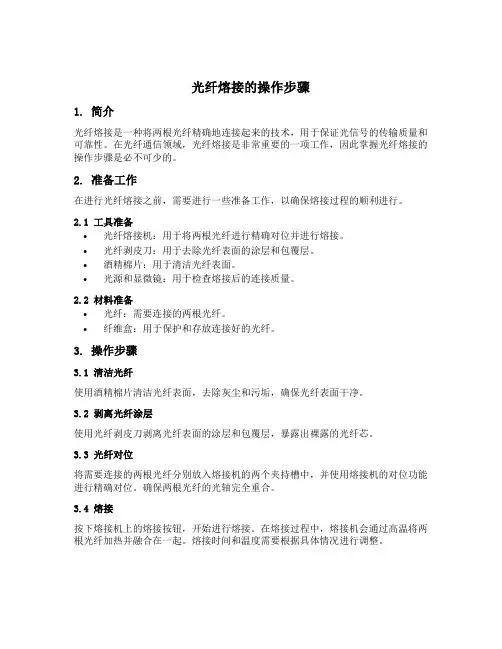

光纤熔接的操作步骤1. 简介光纤熔接是一种将两根光纤精确地连接起来的技术，用于保证光信号的传输质量和可靠性。
在光纤通信领域，光纤熔接是非常重要的一项工作，因此掌握光纤熔接的操作步骤是必不可少的。
2. 准备工作在进行光纤熔接之前，需要进行一些准备工作，以确保熔接过程的顺利进行。
2.1 工具准备•光纤熔接机：用于将两根光纤进行精确对位并进行熔接。
•光纤剥皮刀：用于去除光纤表面的涂层和包覆层。
•酒精棉片：用于清洁光纤表面。
•光源和显微镜：用于检查熔接后的连接质量。
2.2 材料准备•光纤：需要连接的两根光纤。
•纤维盒：用于保护和存放连接好的光纤。
3. 操作步骤3.1 清洁光纤使用酒精棉片清洁光纤表面，去除灰尘和污垢，确保光纤表面干净。
3.2 剥离光纤涂层使用光纤剥皮刀剥离光纤表面的涂层和包覆层，暴露出裸露的光纤芯。
3.3 光纤对位将需要连接的两根光纤分别放入熔接机的两个夹持槽中，并使用熔接机的对位功能进行精确对位。
确保两根光纤的光轴完全重合。
3.4 熔接按下熔接机上的熔接按钮，开始进行熔接。
在熔接过程中，熔接机会通过高温将两根光纤加热并融合在一起。
熔接时间和温度需要根据具体情况进行调整。
3.5 冷却熔接完成后，等待一段时间让连接处冷却固化。
这样可以确保连接处的强度和稳定性。
3.6 检查质量使用显微镜检查熔接后的连接质量。
检查是否有裂纹、气泡或其他缺陷。
如果发现问题，需要重新熔接。
3.7 封装光纤将连接好的光纤放入纤维盒中，并进行封装。
确保光纤连接处不会受到外界的物理损坏。
4. 结束工作完成光纤熔接后，进行以下操作以结束工作。
4.1 清理工作区清理工作区，将使用过的工具和材料进行整理和归位。
4.2 记录信息记录每次熔接的相关信息，包括时间、地点、光纤型号等。
这样可以方便后续的维护和管理工作。
4.3 测试连接质量使用光源和显微镜对连接好的光纤进行测试，确保连接质量达到要求。
5. 总结光纤熔接是一项关键的操作，在光纤通信领域具有重要意义。
