ANSYS耦合场分析_热应力

例如: 如果结构网格包括在热模型中不存在的圆角时，许多节点将落在热模型的外面。如果圆角足够大而且热模型足够细致，圆角区域的载荷将不能写出。
10-15
基本过程
在热-应力分析中，由温度求解得到的节点温度将在结构分析中用作体载荷。当在顺序求解使用手工方法时将热节点温度施加到结构单元上有两种选项。选择的原则在于结构模型和热模型是否有相似的网格划分:
如果热和结构的单元有相同的节点号码. . .
1
• 热模型自动转换为结构模型，使用 ETCHG 命令(见相应单元表格)。 • 温度可以直接从热分析结果文件读出并使用LDREAD 命令施加到结构模型上。
10-3
直接方法 - 例题
在第七章对流部分中，介绍了FLUID66和FLUID116热—流单元。该单元具有热和压力自由度，因此是直接耦合场单元。
ANSYS有一些其他的耦合单元，具有结构，热，电，磁等自由度。绝大多数的实际问题只涉及到少数几个物理场的耦合。这里提供了几个涉及到热现象的直接耦合场分析。
• 不同场之间使用统一的单位制。例如，在热-电分析中，如果电瓦单位使用瓦(焦耳/秒)，热单位就不能使用Btu/s。
• 由于需要迭代计算，热耦合场单元不能使用子结构。
10-6
直接方法 - 加载, 求解, 后处理
在直接方法的加载，求解，后处理中注意以下方面： • 如果对带有温度自由度的耦合场单元选择瞬态分析类型的话： – 瞬态温度效果可以在所有耦合场单元中使用。 – 瞬态电效果(电容，电感)不能包括在热-电分析中(除非只是TEMP和VOLT自由度被激活)。 – 带有磁向量势自由度的耦合场单元可以用来对瞬态磁场问题建模(如,SOLID62). 带有标量势自由度的单元只能模拟静态现象(SOLID5)。 • 学习每种单元的自由度和允许的载荷。耦合场单元允许的相同位置(节点,单元面等)施加多种类型的载荷 (D, F, SF, BF) 。 • 耦合场分析可以使高度非线性的。考虑使用Predictor 和 Line Search 功能改善收敛性。 • 考虑使用Multi-Plots功能将不同场的结果同时输出到多个窗口中。

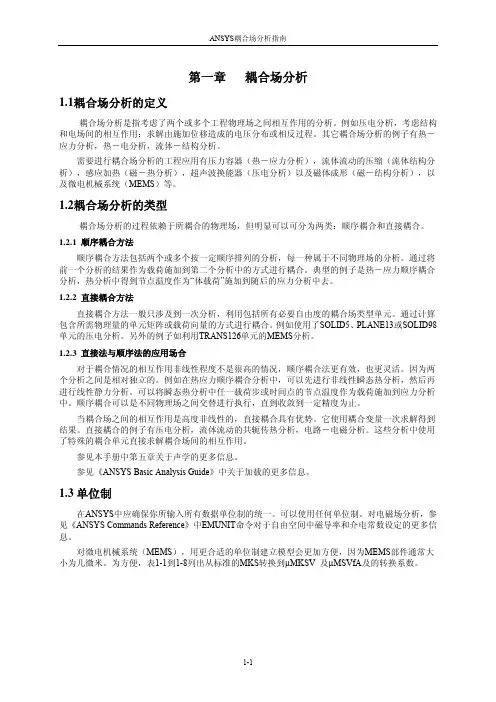

耦合场分析指南第一章

1-5
1.4 GUI路径及命令语言
ANSYS耦合场分析指南
贯穿于本手册，你将会看到对ANSYS命令及其相应GUI路径的引用。这种引用只是针对命令的名称，因为不必总是需要指定命令所有变量，指定命令变量的组合执行不同的功能。对完整的ANSYS 命令的语法，查询《ANSYS Commands Reference》。
1.3 单位制
在ANSYS中应确保你所输入所有数据单位制的统一。可以使用任何单位制。对电磁场分析，参见《ANSYS Commands Reference》中EMUNIT命令对于自由空间中磁导率和介电常数设定的更多信息。
对微电机械系统（MEMS），用更合适的单位制建立模型会更加方便，因为MEMS部件通常大小为几微米。为方便，表1-1到1-8列出从标准的MKS转换到µMKSV 及µMSVfA及的转换系数。
F/m
[1]
能量
J
电容
F
电场
电通量密度
V/m C/(m)2
量纲
A (kg)(m)2/(A)(s)3
(A)(s) (A)2(s)3/(kg)(m)3 (Kg)(m3/(A)2(s)3 (A)2(s)4/(kg)(m)3
(kg)(m)2/(s)2 (A)2(s)4/(kg)(m)2 (kg)(m)/(s)3(A)
当耦合场之间的相互作用是高度非线性的，直接耦合具有优势。它使用耦合变量一次求解得到结果。直接耦合的例子有压电分析，流体流动的共轭传热分析，电路－电磁分析。这些分析中使用了特殊的耦合单元直接求解耦合场间的相互作用。
参见本手册中第五章关于声学的更多信息。参见《ANSYS Basic Analysis Guide》中关于加载的更多信息。
109

(整理)耦合分析

耦合分析耦合场分析的定义耦合场分析是指在有限元分析的过程中考虑了两种或者多种工程学科（物理场）的交叉作用和相互影响（耦合）。

例如压电分析考虑了结构和电场的相互作用：它主要解决由于所施加的位移载荷引起的电压分布问题，反之亦然。

其他的耦合场分析还有热-应力耦合分析，热-电耦合分析，流体-结构耦合分析，磁-热耦合分析和磁-结构耦合分析等等。

耦合场分析的类型耦合场分析的过程取决于所需解决的问题是由哪些场的耦合作用，但是，耦合场的分析最终可归结为两种不同的方法：序贯耦合方法和直接耦合方法。

序贯耦合解法序贯耦合解法是按照顺序进行两次或更多次的相关场分析。

它是通过把第一次场分析的结果作为第二次场分析的载荷来实现两种场的耦合的。

例如序贯热-应力耦合分析是将热分析得到的节点温度作为“体力”载荷施加在后序的应力分析中来实现耦合的。

直接耦合解法直接耦合解法利用包含所有必须自由度的耦合单元类型，仅仅通过一次求解就能得出耦合场分析结果。

在这种情形下，耦合是通过计算包含所有必须项的单元矩阵或单元载荷向量来实现的。

例如利用单元SOLID5，PLANE13，或SOLID98可直接进行压电分析。

流-固耦合分析主要用于解决流体(含气体)与结构之间的相互作用效应。

包括: 流-固耦合法、水弹性流体单元法、虚质量法。

（1）流-固耦合法流-固耦合法广泛用于声学和噪音控制领域中,如发动机噪声控制、汽车车厢和飞机客舱内的声场分布控制和研究等。

分析过程中,利用直接法和模态法进行动力响应分析。

流体假设是无旋的和可压缩的, 分析的基本控制方程是三维波方程, 二种特殊的单元可被用来描述流-固耦合边界。

(噪)声学载荷由节点的压力来描述, 其可以是常量, 也可以是与频率或时间相关的函数, 还可以是声流容积、通量、流率或功率谱密度函数。

由不同的结构件产品的噪声影响结果可被分别输出。

（2）水弹性流体单元法该方法通常用来求解具有结构界面、可压缩性及重力效应的广泛流体问题。

《NMRJ自旋耦合》课件

际操作
实验设备与材料
01
核磁共振成像仪
用于检测样品中的原子核自旋磁矩。
射频脉冲发生器
用于产生射频脉冲，以操纵原子核自旋。
03
02
样品
需要被检测的物质，通常为液体或固体。
接收器
用于检测射频信号，并将信号转换为可观察的图像。
04
实验步骤与操作
安装样品
将样品放入核磁共振成像仪的样品管中。
NMRI自旋耦合技术也被用于研究超导材料的电子结构和磁性质。通过测量自旋耦合参数的变化，可以深入了解超导材料的物理性质和机制。
在化学领域的应用
有机化合物结构鉴定
自旋耦合技术广泛应用于有机化合物的结构鉴定。通过测量不同自旋核之间的耦合常数，可以推断出分子中化学键的类型和连接方式，从而确定化合物的结构。
特性
具有高灵敏度、高分辨率和高信噪比等优点，广泛应用于生物医学、化学和物理学等领域。
NMRI自旋耦合的重要性
生物医学应用
用于研究生物分子结构和功能，如蛋白质、核酸和细胞等，有助于深入了解生命过程和疾病机制。
化学研究
用于研究分子结构和化学反应机理，有助于设计新药物和催化剂，优化化学合成路线。
要点二
结果分析
根据实验结果，分析样品的性质和结构，并得出结论。
