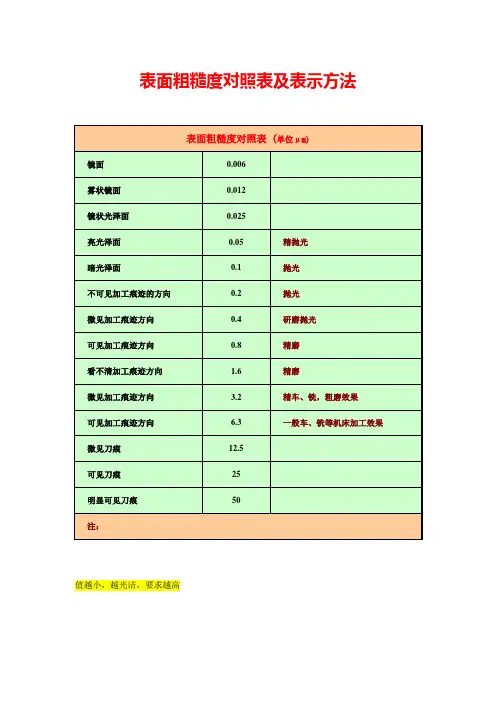

、新旧仃粗嬲度标准的粗横度对照兼;工国粽中无活度和粗秘度对骐表3i表面粗糙度与光洁度的关系参考表（单位"m）968表面状态雾 状 镜 面镜状光泽面亮光 泽面 口立 J J A 暗日光 泽面 不可辨加 工痕 处方 向微辨 加工 痕迹 方向 可辨 加工 痕迹 方向 看不 清加 工痕迹微见 加工 痕迹 可见 加工 痕迹微 见 刀 痕 可见刀痕明显 可见 刀痕表面粗糙度在图样上的标注方法表面粗糙度符号、代号应注在可见轮廓线、尺寸线、尺寸界线或者它们的延长线上;符号 的尖端必须从材料外指向表面；在同一张图样上，每一表面一般只标注一次符号、代号，并尽可能靠近有关的尺寸线。
在表7’中摘要列举了表面粗糙度标注的有关规定及图例。
表7表面粗糙度的标注方法及示例当零件的大部分表面具有相同的表由 粗糙度要求时，对其中使用最多的一 种代（符）号可统一注在图样的右上 角，并加注‘其余”两字，且应是图 样上其它代（符）号高度的1.4倍代号中数字注写方向应与尺寸数字方向一致；倾斜表面的代号及 数字标控方向应符合图右规定标注规定及说明例图4当地位狭小不使标注时.可引出标注;细线相连的不连续同一表面.只要标注5零件所在表面具有相同的表面粗糙度要求，在右上角统一标注代号简化注法；为了简化标注方法，或标注位置受到限制时.可以标注简化代号，但必须在标题栏附近说明这些简化代号的意义101112 省略注法当仅有同一种表而粗糙度的去除材料加工的在面.以及不会除材料的表面时，可采用省略注法，但必须在标题附近说明这些省略代号的意义零件上重复素（孔，槽，齿等）的表面只标注其中一个。
连续表面只注一次同一表面具有不同的表面和粗糙度要求时，须用细实线画出其分界线.并注出相应的表面粗糙度代号和尺寸中心孔的工作表面，键槽的工作面.倒角、圆角的表面粗糙度代号，可以简化标注齿轮、渐开线花键的工作表面没画出齿形时.表面粗糙度代号注在分度线上即即即"明虫&&易但V 一q3/I~iiLJiLUiyjizfliio 0丛13螺纹没画出牙型时.表面粗糙度代号注在尺寸线或引出线上需要将零件局部热处理或局部14涂（镀）时，应用粗点划线画出其范围并非标注相应的尺寸，也可将其要求并写在面粗糙度符号内即葩0 ◎眠口。
中美表面粗糙度对照表中旧标( 光洁度) 中新标( 粗糙度)Ra 美标(微米)，Ra 美国标准( 微英寸)，Ra ▽4 6.38.00 3206.30 250▽5 3.2 5.00 200 4.00 160 3.20 125▽6 1.6 2.50 100 2.00 80 1.60 63▽7 0.81.25 501.00 400.80 32▽8 0.4 0.63 25 0.50 20 0.40 16Ra: 轮廓算术平均偏差在取样长度内轮廓偏距绝对值的算术平均值Rz：微观不平度十点高度在取样长度内五个最大的轮廓峰高的平均值与五个最大的轮廓谷深的平均值之和。
在设计零件时，表面粗糙度数值的选择，是根据零件在机器中的作用决定的。
总的原则是：在保证满足技术要求的前提下，选用较大的表面粗糙度数值。
具体选择时，可以参考下述原则：（1）工作表面比非工作表面的粗糙度数值小。
（2）摩擦表面比不摩擦表面的粗糙度数值小。
摩擦表面的摩擦速度愈高，所受的单位压力愈大，则应愈高；滚动磨擦表面比滑动磨擦表面要求粗糙度数值小。
（3）对间隙配合，配合间隙愈小，粗糙度数值应愈小；对过盈配合，为保证连接强度的牢固可靠，载荷愈大，要求粗糙度数值愈小。
一般情况间隙配合比过盈酝合粗糙度数值要小。
（4）配合表面的粗糙度应与其尺寸精度要求相当。
配合性质相同时，零件尺寸愈小，则应粗糙度数值愈小；同一精度等级，小尺寸比大尺寸要粗糙度数值小，轴比孔要粗糙度数值小（特别是IT8～IT5的精度）。
（5）受周期性载荷的表面及可能会发生应力集中的内圆角、凹稽处粗糙度数值应较小。
一般零件只要标注Ra（轮廓算术平均偏差）就可以了，对于有密封要求的零件部位，通常须同时标注Ra（轮廓算术平均偏差）和Rz（微观不平度十点高度）个人认为，通过切削加工的表面标注用Ra，通过抛光等加工方法得到的表面用Rz表示两者的作用相近, 可相互转化. 根据不同国家其使用情况不同. 国内和北美目前采用Ra, 而欧洲国家一般采用Rz.示意图如下一般的书籍都推荐表面粗糙度大的（12.5）和小的（0.025）用RZ，其余用Ra表面光洁度与粗糙度Ｒａ、Ｒｚ数值换算表。
