三通展开的基本方法图解

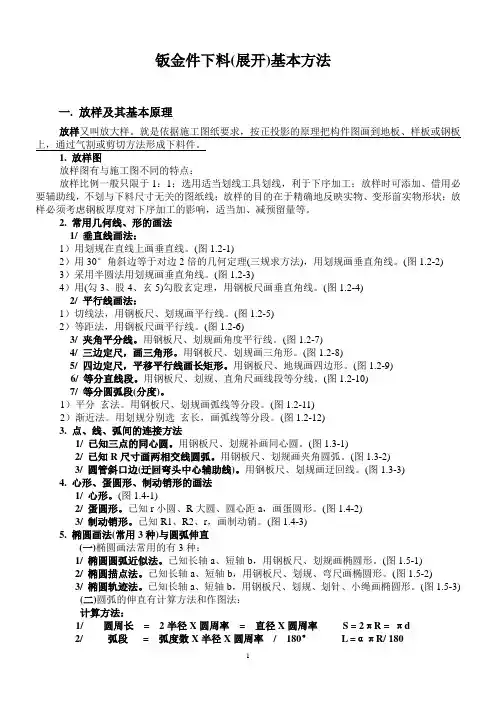

1 钣金件下料(展开)基本方法

一. 放样及其基本原理

放样又叫放大样。就是依据施工图纸要求，按正投影的原理把构件图画到地板、样板或钢板上，通过气割或剪切方法形成下料件。

1. 放样图

放样图有与施工图不同的特点：

放样比例一般只限于1：1；选用适当划线工具划线，利于下序加工；放样时可添加、借用必要辅助线，不划与下料尺寸无关的图纸线；放样的目的在于精确地反映实物、变形前实物形状；放样必须考虑钢板厚度对下序加工的影响，适当加、减预留量等。

2. 常用几何线、形的画法

1/ 垂直线画法：

1）用划规在直线上画垂直线。(图1.2-1)

2）用30°角斜边等于对边2倍的几何定理(三规求方法)，用划规画垂直角线。(图1.2-2)

3）采用半圆法用划规画垂直角线。(图1.2-3)

4）用(勾3、股4、玄5)勾股玄定理，用钢板尺画垂直角线。(图1.2-4)

2/ 平行线画法：

1）切线法，用钢板尺、划规画平行线。(图1.2-5)

2）等距法，用钢板尺画平行线。(图1.2-6)

3/ 夹角平分线。用钢板尺、划规画角度平行线。(图1.2-7)

4/ 三边定尺，画三角形。用钢板尺、划规画三角形。(图1.2-8)

5/ 四边定尺，平移平行线画长矩形。用钢板尺、地规画四边形。(图1.2-9)

6/ 等分直线段。用钢板尺、划规、直角尺画线段等分线。(图1.2-10)

7/ 等分圆弧段(分度)。

1）平分 玄法。用钢板尺、划规画弧线等分段。(图1.2-11)

2）渐近法。用划规分别选 玄长，画弧线等分段。(图1.2-12)

3. 点、线、弧间的连接方法

1/ 已知三点的同心圆。用钢板尺、划规补画同心圆。(图1.3-1)

2/ 已知R尺寸画两相交线圆弧。用钢板尺、划规画夹角圆弧。(图1.3-2)

3/ 圆管斜口边(迂回弯头中心辅助线)。用钢板尺、划规画迂回线。(图1.3-3)

4. 心形、蛋圆形、制动销形的画法

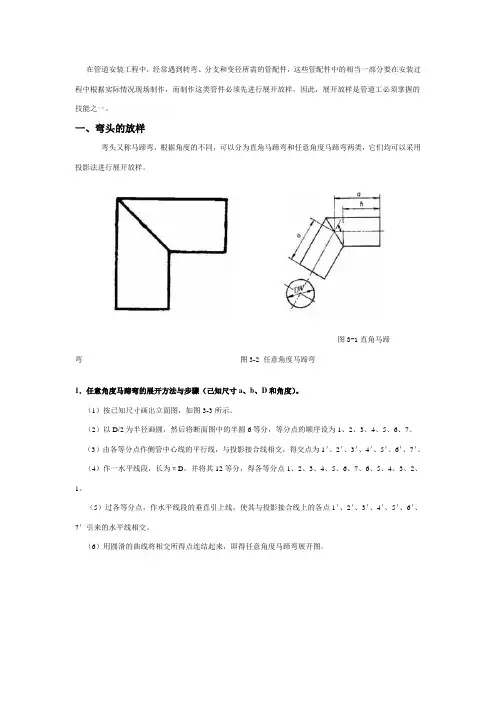

在管道安装工程中，经常遇到转弯、分支和变径所需的管配件，这些管配件中的相当一部分要在安装过程中根据实际情况现场制作，而制作这类管件必须先进行展开放样，因此，展开放样是管道工必须掌握的技能之一。

一、弯头的放样

弯头又称马蹄弯，根据角度的不同，可以分为直角马蹄弯和任意角度马蹄弯两类，它们均可以采用投影法进行展开放样。

图3-1直角马蹄弯 图3-2 任意角度马蹄弯

1．任意角度马蹄弯的展开方法与步骤（己知尺寸a、b、D和角度）。

（1）按已知尺寸画出立面图，如图3-3所示。

（2）以D/2为半径画圆，然后将断面图中的半圆6等分，等分点的顺序设为1、2、3、4、5、6、7。

（3）由各等分点作侧管中心线的平行线，与投影接合线相交，得交点为1＇、2＇、3＇、4＇、5＇、6＇、7＇。

（4）作一水平线段，长为πD，并将其12等分，得各等分点1、2、3、4、5、6、7、6、5、4、3、2、1。

（5）过各等分点，作水平线段的垂直引上线，使其与投影接合线上的各点1＇、2＇、3＇、4＇、5＇、6＇、7＇引来的水平线相交。

（6）用圆滑的曲线将相交所得点连结起来，即得任意角度马蹄弯展开图。

图3-3 任意角度马蹄弯的展开放样图

2、直角马蹄弯的展开放样（己知直径D）

由于直角马蹄弯的侧管与立管垂直，因此，可以不画立面图和断面图，以D/2为半径画圆，然后将半圆6等分，其余与任意角度马蹄弯的展开放样方法相似。

图3-4 直角弯展开图

二、虾壳弯的展开放样

虾壳弯由若干个带斜截面的直管段组成，有两个端节及若干个中节组成，端节为中节的一半，根据中节数的多少，虾壳弯分为单节、两节、三节等；节数越多，弯头的外观越圆滑，对介质的阻力越小，但制作越困难。

展开图画法

在管道安装工程中，经常遇到转弯、分支和变径所需的管配件，这些管配件中的相当一部分要在安装过程中根据实际情况现场制作，而制作这类管件必须先进行展开放样，因此，展开放样是管道工必须掌握的技能之一。

一、弯头的放样

弯头又称马蹄弯，根据角度的不同，可以分为直角马蹄弯和任意角度马蹄弯两类，它们均可以采用投影法进行展开放样。

图3-1直角马蹄弯 图3-2 任意角度马蹄弯

1．任意角度马蹄弯的展开方法与步骤（己知尺寸a、b、D和角度）。

（1）按已知尺寸画出立面图，如图3-3所示。

（2）以D/2为半径画圆，然后将断面图中的半圆6等分，等分点的顺序设为1、2、3、4、5、6、7。

（3）由各等分点作侧管中心线的平行线，与投影接合线相交，得交点为1＇、2＇、3＇、4＇、5＇、6＇、7＇。

（4）作一水平线段，长为πD，并将其12等分，得各等分点1、2、3、4、5、6、7、6、5、4、3、2、1。

（5）过各等分点，作水平线段的垂直引上线，使其与投影接合线上的各点1＇、2＇、3＇、4＇、5＇、6＇、7＇引来的水平线相交。

（6）用圆滑的曲线将相交所得点连结起来，即得任意角度马蹄弯展开图。

图3-3 任意角度马蹄弯的展开放样图

2、直角马蹄弯的展开放样（己知直径D）

由于直角马蹄弯的侧管与立管垂直，因此，可以不画立面图和断面图，以D/2为半径画圆，然后将半圆6等分，其余与任意角度马蹄弯的展开放样方法相似。

图3-4 直角弯展开图

二、虾壳弯的展开放样

虾壳弯由若干个带斜截面的直管段组成，有两个端节及若干个中节组成，端节为中节的一半，根据中节数的多少，虾壳弯分为单节、两节、三节等；节数越多，弯头的外观越圆滑，对介质的阻力越小，但制作越困难。

1、90°单节虾壳弯展开方法、步骤：

（1）作∠AOB＝90°，以O为圆心，以半径R为弯曲半径，画出虾壳弯的中心线。

三通管放样加工制作

1 / 1 三通管放样加工制作

三通管是用于管道分支、分流处的管件，按主管与分支管的同异分为同径三通和异径三通，按分支管轴线与主管轴线的夹角（α)分为正交三通（α＝90°)和斜交三通(α＜90°）。图1-1为三通管的投影图。

图1-1 三通管的立体图和投影图

1．同径正交三通管的展开及制作

1．1 同径正交三通管的展开

同径正交三通管展开图的步骤、方法如下。

①以O为圆心，以D／2为半径作半圆并6等分，得等分点4′、3′、2′、1′、2′、3′、4′。

②沿半圆直径4′4′方向，作一线段AB，AB＝πD，并将其12等分，得等分点1、2、3、4、3、2、1、2、3、4、3、2、1。

③在直线AB上过各等分点作垂线，同时由半圆上各等分点1′、2′、3′、4′向右引水平线与各垂直线相交，将所得的交点连成圆滑的曲线，即得三通支管展开图（又称雄头样板）。

④以直线AB为对称线,将44范围内的垂直线对称地向上截取，并用圆滑的曲线连起来，即得三通主管展开图(又称雌头样板)，如图1—2所示。

图1—2 同径正交三通管展开图

1． 2 同径正交三通管的制作

划线之前，应在主管和支管上划出定位十字架，并用样冲轻轻冲之,再分别把雌、雄样板中心对准管道中心线，划出切割线，便可进行切割.切割时，应根据坡口的要求进行，支管上要全部坡口,坡口的角度在角焊处为45°,对焊处为30°从角焊处向对焊处（即尖角处）逐渐缩小坡口角度，且要过渡均匀。

同径三通组对时，要求主管上开孔的大小与支管径相配，焊缝处的内缝相平，组对时用三通管放样加工制作

1 / 1 宽座角尺校正支管与主管间的角度为90°，然后点焊固定，最后进行焊接。

2．异径正交三通管的展开及制作

异径正交三通管也称异径正三通,简称异径三通，图1—3为异径三通的立体图和投影图。

2．1 异径正交三通管的展开

异径正交三通管的展开步骤、方法如下(见图1—4)。
