cnc数控机床新手入门教程书本

广州数控980TD编程操作说明书

第一篇 编程说明

第一章：编程基础

1.1 GSK980TD简介

广州数控研制的新一代普及型车床CNC GSK980TD是GSK980TA的升级产品，采用了32位高性能CPU和超大规模可编程器件FPGA，运用实时多任务控制技术和硬件插补技术，实现μm级精度运动控制和PLC逻辑控制。

技术规格一览表

运动控制 控制轴：2轴（X、Z）；同时控制轴（插补轴）：2轴（X、Z）

插补功能：X、Z二轴直线、圆弧插补

位置指令范围：-9999.999～9999.999mm；最小指令单位：0.001mm

电子齿轮：指令倍乘系数1～255，指令分频系数1～255

快速移动速度：最高16000mm/分钟（可选配30000mm/分钟）

快速倍率：F0、25%、50%、100%四级实时调节

切削进给速度：最高8000mm/分钟（可选配15000mm/分钟）或500mm/转（每转进给）

进给倍率：0～150%十六级实时调节

手动进给速度：0～1260mm/分钟十六级实时调节

手轮进给：0.001、0.01、0.1mm三档

加减速：快速移动采用S型加减速，切削进给采用指数型加减速

Ｇ

指令 28种G指令：G00、G01、G02、G03、G04、G28、G32、G33、G34、G40、G41、G42、G50、G65、G70、G71、G72、G73、G74、G75、G76、G90、G92、G94、G96、G97、G98、G99，宏指令G65可完成27种算术、逻辑运算及跳转

螺纹加工 攻丝功能；单头/多头公英制直螺纹、锥螺纹、端面螺纹；变螺距螺纹。螺纹退尾长度、角度和速度特性可设定，高速退尾处理；螺纹螺距：0.001～500mm或0.06～25400牙/英寸

主轴编码器：编码器线数可设定（100～5000p/r）

编码器与主轴的传动比：（1～255）：（1～255）

CNC调机初学入门零基础

CNC（Computer Numerical Control）是由数字化程序控制的机床，它可以根据预先设定的程序指令自动控制机器的运行。在现代制造业中，CNC技术被广泛应用于各种加工过程中，如铣削、车削、钻孔等。

什么是CNC调机

CNC调机是指在CNC机床中对机床进行调试和测试，确保机床能够按照设定的程序准确运行及加工工件。对于初学者来说，掌握CNC调机技能是非常重要的，因为只有熟练掌握了CNC调机技能，才能有效地操作CNC机床进行加工。

零基础学习CNC调机的步骤

了解CNC机床的基本原理

在学习CNC调机之前，首先需要了解CNC机床的基本原理。CNC机床主要由机床本体、数控系统、执行机构和辅助装置等组成。数控系统是CNC机床的“大脑”，它负责接收程序指令，控制机床的各个动作，执行机构根据数控系统的指令来实现加工操作。

学习数控编程知识

CNC调机需要对数控编程有一定的了解。数控编程是指将加工工件的图纸和加工工艺转换成CNC机床能够识别和执行的程序指令。初学者可以通过专业书籍或在线教程学习数控编程的基础知识，掌握G代码和M代码的基本格式和含义。

熟悉常见的CNC机床操作界面

不同类型的CNC机床可能具有不同的操作界面，初学者需要熟悉常见的CNC机床操作界面，包括输入程序、设置加工参数、调整坐标系、调试刀具、启动加工等操作。熟练操作CNC机床的控制界面是掌握CNC调机技能的重要一步。

实践操作CNC机床

最重要的学习方式是实践操作。初学者可以通过模拟软件或实际的CNC机床进行练习，尝试编写简单的程序并进行调试。在实践操作中，初学者可以逐步掌握CNC调机的技巧和经验，提高自己的操作水平。

总结

CNC调机是一项需要系统学习和不断实践的技能。零基础的初学者可以通过了解CNC机床原理、学习数控编程知识、熟悉操作界面和实践操作CNC机床来逐步掌握CNC调机技能。通过持续学习和不断实践，初学者可以逐步提高自己的技术水平，成为一名优秀的CNC调机操作员。

1、什么是 g-code？

g-code是 cnc（计算机数控）机床的编程语言。g-code指的是geometric code，即几何代码。我们使用这种语言告诉机器做什么或怎么做某事。g-code命令指示机器移动位置、移动速度以及要遵循的路径。

对于数控机床而言，切割刀具由这些g-code命令驱动，按特定的路径切割材料以获得所需的形状。

类似的，对于 3d 打印机，g-code命令指示机器将材料层层沉积，形成精确的几何形状。

2、如何阅读 g-code命令？

当你初次看到一个g-code文件时，可能看起来相当复杂，但它实际上并不难理解。

如果仔细查看代码，可以看到大多数代码行有相同的结构。看起来 g-code的"复杂"部分主要是数字部分，而这些数字就是笛卡尔坐标。

让我们来看看其中的一行代码，并解释它是如何工作的。

g01 x247.951560 y11.817060 z-1.000000 f400.000000

该行具有以下结构：

g#x##y#z## f##

首先是g-code命令，在上例中就是g01，意思是"直线移动到特定位置"。

我们声明要移动到的位置的x、y和 z坐标。

最后，利用f值我们设置进给率，也就是执行移动的速度。

总结一下，代码g01 x247.951560 y11.817060 z-1.000000 f400.000000要求数控机床从当前位置直线移动到坐标 x247.951560、y11.817060 和 z-，速度为 400 mm/min。

注意单位为 mm/min，因为在前面的 g-code示例中，我们使用了将单位设置为毫米的命令 g21。如果想要以英寸为单位，可以使用g20命令代替。

3、常见的g-code命令

现在我们了解了如何阅读一行 g-code 代码，接下来可以学习最重要或常用的 g-code命令。我们将通过几个示例了解每个g-code命令的工作原理，到本教程结束时，我们将能够充分了解 g-code的工作原理、阅读方式、修改方式，并能够编写自己的 g-code程序。

数控车床的操作入门

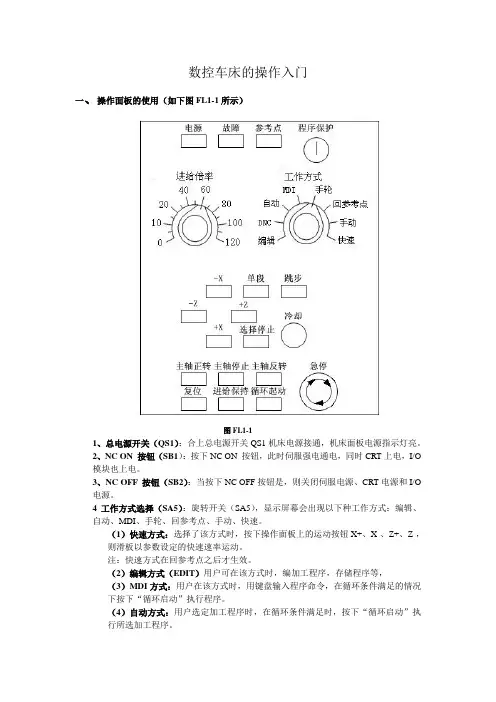

一、操作面板的使用（如下图FL1-1所示）

图FL1-1

1、总电源开关（QS1）：合上总电源开关QS1机床电源接通，机床面板电源指示灯亮。

2、NC ON 按钮（SB1）：按下NC ON 按钮，此时伺服强电通电，同时CRT上电，I/O模块也上电。

3、NC OFF 按钮（SB2）：当按下NC OFF按钮是，则关闭伺服电源、CRT电源和I/O电源。

4工作方式选择（SA5）：旋转开关（SA5），显示屏幕会出现以下种工作方式：编辑、自动、MDI、手轮、回参考点、手动、快速。

（1）快速方式：选择了该方式时，按下操作面板上的运动按钮X+、X-、Z+、Z-，则滑板以参数设定的快速速率运动。

注：快速方式在回参考点之后才生效。

（2）编辑方式（EDIT）用户可在该方式时，编加工程序，存储程序等，

（3）MDI方式：用户在该方式时，用键盘输入程序命令，在循环条件满足的情况下按下“循环启动”执行程序。

（4）自动方式：用户选定加工程序时，在循环条件满足时，按下“循环启动”执行所选加工程序。 在执行时按下“进给保持”按钮，循环暂时中断。

在执行过程中按下“

单段”按钮，执行完一行程序段后，运行停止，再按下“循环启动”程序继续执行。

（5）手轮方式：选定该方式后，转动手轮时滑板会向上下移动改变手轮倍率，手轮进给量以*1，*10，*100的倍率运行。手轮倍率选择方法如下：

a 选择手轮方式

b 按一次X+选择X轴同时手轮倍率为*1，按下两次为*10，按下三次为*100再按又回到*1 以此类推。

C按一次Z+选择Z轴同时手轮倍率为*1，按下两次为*10，按下三次为*100再按又回到*1 以此类推。

（6）手动方式：选择该方式后，可以进行手动动作：按下X+，X轴作正向移动，按下X-，X轴作负向移动，按下Z+，Z轴作正向移动，按下Z-，Z轴作负向移动，移动的速度由“进给倍率”旋钮控制。

按下主轴正转按钮，则主轴正转灯亮，主轴电机开始正向移动，按下主轴停止按钮，主轴电机开始反转。注意：主轴正转反转切换时，必须先停止主轴。
