水泥稳定土混合料摊铺和碾压的要求有哪些？

水泥稳定碎石混合料拌和，摊铺与碾压作业指导书1.适用范围适用于新建，改建（扩建）公路，城市道路，机场跑道等的水泥稳定碎石混合料底基层，基层的施工2.编制依据2.1标准规范2.1.1中华人民共和国行业标准《公路工程水泥及水泥混凝土试验规程》（JTG E30-2005）2.1.2中华人民共和国行业标准《公路工程集料试验规程》（JTG E42-2005）2.1.3中华人民共和国行业标准《公路工程无机结合料稳定材料试验规程》（JTG E51-2009）2.1.4中华人民共和国行业标准《公路路面基层施工技术规范》（JTJ 034-2000）2.1.5中华人民共和国行业标准《公路工程质量检验评定标准》（土建工程）（JTG F80/1-2004）2.2顾客要求2.2.1如《XX省XX高速公路水泥稳定碎石混合料底基层，基层施工指导意见》3 作业准备3.1 技术准备3.1.1熟悉和审核施工图纸和设计文件，并进行必要的现场调查核对。

3.1.2工地实验室根据水稳混合料所需的各种原材料的技术要求，进行各种原材料的比选及检验，进行混合料的配合比的设计。

确定矿料级配，最佳含水量和水泥剂量，确定施工级配波动允许范围。

3.1.3 对全线的水准点，导线点进行联测，采用全站仪按10米间距（曲率半径较小的曲线段按5米间距）测出中桩位置，并按照中桩位置确定相应结构层边线位置。

复测下承层断面高程，在依据下承层的纵断高程和横坡的控制状况确定摊铺时摊铺机的找平方式，并进行施工测量放样。

3.1.4 依据图纸和相关规范，标准，编制单项工程施工组织设计，确定施工方案及工艺，由项目总工程师向现场施工技术人员，质量管理人员进行书面交底及安全交底，施工前再由现场施工技术人员向操作人员进行现场技术交底和安全交底。

3.2 机具准备3.2.1 拌合设备拌合设备的料斗，水箱，罐仓都要求装配高精度电子动态计量器，拌合机总拌合能力应满足施工进度要求，冷料仓的数量应满足配合比需要，通常不宜小于4个。

水泥稳定土施工的技术要求水泥稳定土施工是一种常用于道路、桥梁、机场等工程中的土木工程技术。

其主要目的是通过加入适量的水泥将土壤与水泥充分混合，从而提高土壤的稳定性和强度，使其能够承受更大的荷载和压力。

水泥稳定土施工的技术要求包括以下几个方面。

一、原材料的选择和质量控制。

水泥的种类、牌号和用量应根据工程要求进行选择，保证水泥的质量和稳定性。

土壤原料的选择要根据施工设计和工程环境进行精确的调查和试验，以确保土壤稳定性的要求。

二、施工设备和工具的选择和调试。

水泥稳定土施工需要使用一些特定的设备，如搅拌车、搅拌站、压路机、喷洒车等。

这些设备的选择要合理，操作简单，能够满足工程的需求，并且要进行调试和质量检查，确保设备运行正常。

三、施工现场的准备和处理。

施工现场应根据设计要求进行平整、排水、固结等处理，确保施工条件良好。

同时，要进行现场勘察和试验，了解原土的特性和工程环境的变化，根据实际情况进行调整和处理。

四、施工工艺和工序的控制。

水泥稳定土施工应按照预定的施工工艺和工序进行，包括土壤的拌和、浇灌、均匀分布、碾压等。

每个工序都要严格控制施工质量，保证每一道工序的顺利进行和质量可靠。

五、施工质量和安全的监督和管理。

施工过程中要严格遵守各项规章制度和施工规范，进行现场巡视和质量检查，及时发现和解决施工中的问题和隐患。

同时，要对施工人员进行安全教育和培训，提高他们的施工技能和安全意识。

六、施工成果的检验和验收。

水泥稳定土施工完成后，应进行成果的检验和验收，包括强度测试、密实度测试、含水率测试等。

只有经过严格的检验和验收，证明其符合设计要求和施工标准，才能够正式交付使用。

综上所述，水泥稳定土施工的技术要求包括原材料的选择和质量控制、施工设备和工具的选择和调试、施工现场的准备和处理、施工工艺和工序的控制、施工质量和安全的监督和管理以及施工成果的检验和验收。

只有在严格按照要求进行施工，进行全面的质量控制和管理，才能够确保水泥稳定土的施工质量和工程效果。

水泥稳定碎石施工方案1、施工放样基层施工前首先对下层进行验收，表面清扫干净，并严格整形压实，使其符合范要求。

放样采用人工挂钢丝绳控制高程每10m左右两边各钉一钢钎，进行高程控制，钢丝绳张紧度应以两桩间（10m）挠度不超过2mm（水准仪进行检测）。

2、混合料最佳含水量控制在正式拌制混合料之前，必须先调试所用的厂拌设备，使混合料的颗粒组成和含水量都达到规定的要求。

在生产过程中，拌和时含水量略大于最佳含水量1%～2%，使混合料运到现场摊铺碾压时，接近最佳含水量。

同时根据集料的含水量及时调整拌和料中的加水量，以免出现过干过湿的现象。

3、拌和拌和场设在路侧，拌合设备采用一台WCQ-250型稳定土拌和机，工地试验室配合拌和场做好质量控制工作，主要控制混合料的配合比，既通过调整料斗下面的电机转速和斗门高低来控制各种材料的流量。

同时还要控制好水泥剂量和拌和时的含水量。

拌和场根据施工情况将拌和设备调整到最佳配置，确保运转连续、拌合均匀，设计水泥剂量为5%。

4、运输根据拌和场的生产能力和作业的要求，组织足够的运输车辆，为了防止运输过程的离析现象的发生，运输车在料斗下装料时，可以先装车斗靠前部分，再装车斗靠后部分，最后装中间部分。

5、混合料摊铺施工时对下承层进行整理，将表面的浮土杂物全部清除。

先洒水，保证垫层表面5~10cm范围内含水量达到5%以上，以免混合料水分散失。

基层摊铺时，高程控制采取摊铺机传感器自动找平装置，即在摊铺机两侧挂钢丝，测量高程作为基准平面，采取这种方法时应用紧线器拉紧钢丝，减少钢丝挠度而造成高程不准确。

具体摊铺时，摊铺机外侧均以钢丝绳为基准控制高程，摊铺机后面应设专人消除粗细集料离析现象，特别是局部粗集料窝应该铲除，并且用新拌混合料填补。

当铺筑长度有60—80m时，用压路机开始碾压。

一作业段以60~80m为宜，太长则受到水泥凝结时间的影响，太短则压路机的碾压接头太多，影响平整度。

6、混合料的碾压（1）18吨及以上的重型单钢轮振动压路机3台，25吨以上的轮胎压路机2台，压路机的振幅和频率应可根据需要进行调整。

水泥稳定碎石（砂砾）基层（底基层）施工方案为防止水泥稳定碎石基层出现平整度差、抗水损坏性能差、层间结合不好、温缩、干缩裂缝等质量隐患，确保水泥稳定碎石基层工程质量，根据《公路路面基层技术规范》，结合高速公路建设实践经验和高速公路实际情况，提出以下施工指导意见。

1、施工方法1.1 水泥稳定碎石（砂砾）一律采用集中厂拌、摊铺机摊铺方法施工。

1.2 水泥稳定碎石基层采用分层施工时，当用18～20T以上压路机碾压，分层最大厚度不应超过20cm，并不小于10cm。

当采用单层施工时，应用特殊的摊铺和碾压设备，并注意层底0~10cm的压实度，防止表层碎石压碎。

1.3 基层、底基层标高、路拱采用摊铺机作业时，应用钢丝基准线控制高程，直线段桩距10m，弯道段间距5m。

2、材料2.1 水泥应采用初凝时间不少于3小时，终凝时间不少于6小时的硅酸盐、矿碴硅酸盐、火山灰质硅酸盐水泥，水泥等级宜为32.5级、42.5级，为确保7天试件强度，宜优先选用42.5级硅酸盐水泥。

采用散装水泥时，水泥磨出后应存放7天以上，安定性必须符合要求，进罐时散装水泥温度应低于60℃。

所用水泥必须是悬窑生产加工，不得使用立窑生产加工（小厂）水泥。

2.2 碎石碎石压碎值要求＜30%。

碎石应按粗集料10～30mm、5～10mm、细集料0～5mm三级配料，相应的料场方孔筛筛孔建议为：32、12、7mm。

2.3水一般饮用水均可使用。

2.4 混合料（1）水泥稳定的碎石或砂砾集料级配应符合表1规定。

为防止混合料离析，有利于提高混合料强度，应严格控制集料最大粒径，并宜选用较细密的级配。

为减少路面开裂，<4.75mm成分宜按级配中值偏上选配。

水泥稳定碎石（砂砾）集料级配要求表表1表注：1、水泥稳定碎石基层规范规定31.5mm通过量为90-100%，无26.5mm通过量要求。

2、水泥稳定砂砾37.5mm通过量为主要控制指标。

（2）有重车行使的高速公路不同基层、底基层混合料的7天浸水抗压强度应符合表2要求：水泥稳定基层、底基层抗压强度标准表2（3）室内试验抗压强度满足下列二条件之一者为合格：a.室内试验每个试件强度均满足表2规定；b.室内试验试件抗压强度代表值R代满足表2规定。

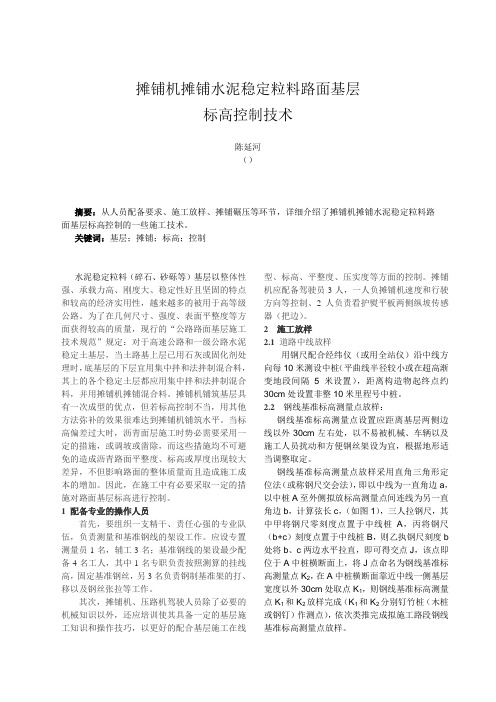

摊铺机摊铺水泥稳定粒料路面基层标高控制技术陈延河（）摘要：从人员配备要求、施工放样、摊铺碾压等环节，详细介绍了摊铺机摊铺水泥稳定粒料路面基层标高控制的一些施工技术。

关键词：基层；摊铺；标高；控制水泥稳定粒料（碎石、砂砾等）基层以整体性强、承载力高、刚度大、稳定性好且坚固的特点和较高的经济实用性，越来越多的被用于高等级公路。

为了在几何尺寸、强度、表面平整度等方面获得较高的质量，现行的“公路路面基层施工技术规范”规定：对于高速公路和一级公路水泥稳定土基层，当土路基上层已用石灰或固化剂处理时，底基层的下层宜用集中拌和法拌制混合料，其上的各个稳定土层都应用集中拌和法拌制混合料，并用摊铺机摊铺混合料。

摊铺机铺筑基层具有一次成型的优点，但若标高控制不当，用其他方法弥补的效果很难达到摊铺机铺筑水平。

当标高偏差过大时，沥青面层施工时势必需要采用一定的措施，或调坡或凿除，而这些措施均不可避免的造成沥青路面平整度、标高或厚度出现较大差异，不但影响路面的整体质量而且造成施工成本的增加。

因此，在施工中有必要采取一定的措施对路面基层标高进行控制。

1 配备专业的操作人员首先，要组织一支精干、责任心强的专业队伍，负责测量和基准钢线的架设工作。

应设专置测量员1名，辅工3名；基准钢线的架设最少配备4名工人，其中1名专职负责按照测算的挂线高，固定基准钢丝，另3名负责钢制基准架的打、移以及钢丝张拉等工作。

其次，摊铺机、压路机驾驶人员除了必要的机械知识以外，还应培训使其具备一定的基层施工知识和操作技巧，以更好的配合基层施工在线型、标高、平整度、压实度等方面的控制。

摊铺机应配备驾驶员3人，一人负摊铺机速度和行驶方向等控制、2人负责看护熨平板两侧纵坡传感器（把边）。

2 施工放样2.1道路中线放样用钢尺配合经纬仪（或用全站仪）沿中线方向每10米测设中桩（平曲线半径较小或在超高渐变地段间隔5米设置），距离构造物起终点约30cm处设置非整10米里程号中桩。

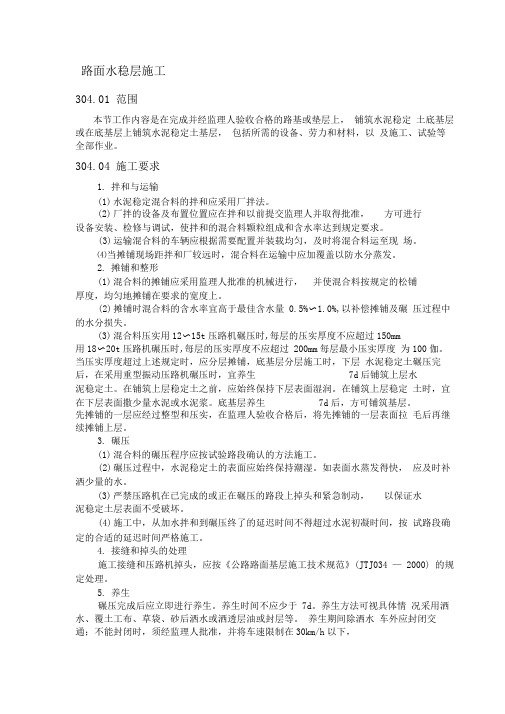

路面水稳层施工304.01 范围本节工作内容是在完成并经监理人验收合格的路基或垫层上，铺筑水泥稳定土底基层或在底基层上铺筑水泥稳定土基层，包括所需的设备、劳力和材料，以及施工、试验等全部作业。

304.04 施工要求1.拌和与运输(1)水泥稳定混合料的拌和应采用厂拌法。

(2)厂拌的设备及布置位置应在拌和以前提交监理人并取得批准，方可进行设备安装、检修与调试，使拌和的混合料颗粒组成和含水率达到规定要求。

(3)运输混合料的车辆应根据需要配置并装载均匀，及时将混合料运至现场。

⑷当摊铺现场距拌和厂较远时，混合料在运输中应加覆盖以防水分蒸发。

2.摊铺和整形(1)混合料的摊铺应采用监理人批准的机械进行，并使混合料按规定的松铺厚度，均匀地摊铺在要求的宽度上。

(2)摊铺时混合料的含水率宜高于最佳含水量 0.5%〜1.0%,以补偿摊铺及碾压过程中的水分损失。

(3)混合料压实用12〜15t压路机碾压时,每层的压实厚度不应超过150mm用18〜20t压路机碾压时,每层的压实厚度不应超过 200mm每层最小压实厚度为100伽。

当压实厚度超过上述规定时，应分层摊铺，底基层分层施工时，下层水泥稳定土碾压完后，在采用重型振动压路机碾压时，宜养生7d后铺筑上层水泥稳定土。

在铺筑上层稳定土之前，应始终保持下层表面湿润。

在铺筑上层稳定土时，宜在下层表面撒少量水泥或水泥浆。

底基层养生7d后，方可铺筑基层。

先摊铺的一层应经过整型和压实，在监理人验收合格后，将先摊铺的一层表面拉毛后再继续摊铺上层。

3.碾压(1)混合料的碾压程序应按试验路段确认的方法施工。

(2)碾压过程中，水泥稳定土的表面应始终保持潮湿。

如表面水蒸发得快，应及时补洒少量的水。

(3)严禁压路机在已完成的或正在碾压的路段上掉头和紧急制动，以保证水泥稳定土层表面不受破坏。

(4)施工中，从加水拌和到碾压终了的延迟时间不得超过水泥初凝时间，按试路段确定的合适的延迟时间严格施工。

4.接缝和掉头的处理施工接缝和压路机掉头，应按《公路路面基层施工技术规范》(JTJ034 — 2000) 的规定处理。

水泥稳定土基层施工工艺标准1 适用范围本标准适用于新建和改建高速公路和一级公路及市政道路水泥稳定土铺筑的基层和底基层施工。

水泥稳定土包括：水泥土、水泥砂、水泥石屑、水泥碎石、水泥砂砾等。

2 施工准备2.1材料2.1.1土：对土的一般要求是易于破碎，满足一定的级配，便于碾压成形。

高速公路工程上用于水泥稳定层的土，通常按照土中组成颗粒(包括碎石、砾石和砂颗料，不包括土块或土团)的粒径大小和组成，将土分为下列三种：细粒土：颗粒的最大粒径小于9.5mm，且其中小于2.36mm的颗粒含量不小于90% (如塑性指数不同的各种粘性土、粉性土、砂性土、砂和石屑等)。

中粒土：颗粒的最大粒径小于26.5mm，且其中小于19mm的颗粒含量不少于90%(如砂砾石、碎石土、级配砂砾、级配碎石等)。

粗粒土：颗粒的最大粒径小于37.5mm，且其中小于31.5mm的颗粒含量不小于90%(如砂砾石、碎石土、级配砂砾、级配碎石等)。

2.1.2对于高速公路和一级公路，水泥稳定土所用的粗粒土和中粒土应满足如下要求：2.1.2.1水泥稳定土用作底基层时，组成颗粒的最大粒径不应超过37.5mm。

土的均匀系数应大于5。

细粒土的液限不超过40%，塑性指数不应超过17。

对于中粒土和粗粒土，如土中小于0.6mm的颗粒含量在30%以下，塑性指数可稍大。

实际工作中，宜选用均匀系数大于10、塑性指数小于12的土。

对于中粒土和粗粒土，其小于0.075mm的颗粒含量和塑性指数可不受限制。

2.1.2.2水泥稳定土用作基层时，单个颗粒的最大粒径不应超过31.5mm。

土的颗粒组成符合表2.1.2.2的规定。

表2.1.2.2水泥稳定土的颗粒范围及技术指标（市政道路工程质量检验评定标准 CJJ 1-2008）细粒土无塑性指数，小于0.075 mm的颗粒含量不超过7%；②当用中粒土、粗粒土作城市快速路、主干路底基层时，颗粒组成范围宜采用作次干路基层的组成。

2.1.2.3水泥稳定土中碎石或砾石的压碎值应符合下列要求：对城市快速路、主干路基层与底基层不应大于30%；对其他道路基层不应大于30%，对底基层不应大于35。

水泥稳定碎石基层施工技术交底施工现场采用集中厂拌，采用摊铺机进行摊铺。

施工顺序：测量放样—清理下承层—混合料拌和—混合料运输—摊铺机摊铺—压路机碾压成型—封闭养生一、材料要求1)水泥采用PO42.5R普通硅酸盐水泥，终凝时间应在6小时以上，快硬、早强水泥以及受潮结块变质的水泥不得使用。

2)碎石，最大粒径31.5mm（方孔筛）。

一律采用规格料配制，不得使用0~31.5的混合料。

集料符合规范要求，软弱颗粒和针片状含量不超标，不含山皮土等杂质，各种材料堆放整齐，界限清楚。

二、施工方法1、配合比设计根据施工技术规范及设计要求以，取工地实际使用的水泥、集料委托有检测单位进行生产配合比设计，养生7天，强度等指标达到要求后，报监理工程师认可，并通过试验段确定材料配比设计的合理性，报监理工程师批准。

2、试验路段在正式开工之前，我们将进行100米试验段的试铺，试铺段选择在经验收及格的底下层上进行，根据成功的试铺结果确定出用于施工的集料配合比例、尺度的施工方法、最佳的机械组合、最佳的碾压遍数、最佳的碾压步伐、最佳的人员配备、合理的摊铺速率、材料的松铺系数、每一功课段的合适长度、一次铺筑的1合适厚度。

3、集料的拌和在正式拌制稳定土混合料之前，先调试所用的厂拌设备，使混合料的颗粒组成和含水量都到达规定的请求。

原集料的颗粒组成发生变化时，重新调试设备。

我们采用装有电子秤的拌和站，可以对各种材料进行计量掌握，以保证混合料中各集料的比例和含水量，保证拌和质量。

拌和时，把干料掺拌均匀后，再加水拌合，使混合料拌和均匀，保证出料质量。

每天开始搅拌前，检查场内各处集料的含水量，计较当天的配合比，外加水与天然含水量的总和要比最佳含水量略高。

每天开始搅拌以后，出料时要取样检查是否符合设计的配合比，进行正式生产以后，每1～2小时检查一次拌和情形，抽检其配比、含水量是否变化。

再根据生产当天的天气状况，例如温度的高低，风的大小，天气的阴晴等情形及时调解。

《公路路⾯基层施⼯技术细则》关于⽔稳⼤厚度摊铺压实⽅⾯详解⼀、姚莉娜教授图⽂解说新颁布的“公路路⾯基层施⼯技术细则”第⼀页为该细则的封⾯，应注意的是该细则于2015年8⽉1⽇开始实施。

5.4.2条，“具有⾜够的摊铺能⼒和压实功率时，可增加碾压厚度，具体的摊铺厚度应根据试验结果确定。

⼤厚度的摊铺施⼯时，应增加相应的拌合能⼒。

”该条明确了可以应⽤⼤厚度，并可以通过试验确定厚度。

且可以考虑增加拌合设备能⼒。

为我公司摊铺、压实以及拌合设备等系列产品应⽤开了绿灯。

第5.4.5条，“应采⽤摊铺功率不低于120KW的沥青混凝⼟摊铺机”，⽽中⼤摊铺机功率为306KW，远远满⾜。

第5.4.8条，“摊铺机前宜增设橡胶挡板”，只有中⼤摊铺机满⾜此条要求。

第5.4.9条，“在摊铺机后⾯应设专⼈消除粗细集料离析现象，及时铲除局部粗集料堆积或离析的部位，并⽤新拌混合料填补”。

中⼤摊铺机没有这问题，因为中⼤摊铺机抗离析，省⼈⼯，省物料。

第5.4.10条，要求“在摊铺过程中宜设⽴纵向模板”。

这样的做法费时、费⼯、费⼈⼒。

中⼤摊铺机带有边坡振捣装置，解决⼤厚度摊铺时边部压不实容易坍塌的问题，完全可以省去模板。

从以上⼏条可以看出，中⼤摊铺机不但能够满⾜国家规范要求，甚⾄在很多⽅⾯还优于规范标准。

新标准的颁布为⼤厚度、⼤宽度、抗离析道路施⼯新技术应⽤开了绿灯。

对摊铺宽度⽆规定限制，实质上是对宽幅⼀次成型摊铺的⼀种⿎励。

这⼀新细则的制定，是“吸收了近年来出现并成熟的新技术、新材料和新⼯艺，形成了⼀个指导公路路⾯基层施⼯的新技术规范”。

这句话明显地包含其借鉴了中⼤机械及其施⼯⼯艺，在“实施细则”⾥更是举例“在⼴西某⾼速⼯地施⼯中进⾏了……试验”，全部数据取⾃我公司⼯地检测数据，全部符合要求且有提⾼，“满⾜规范要求”。

该细则还指出，⼤宽度、⼤厚度摊铺施⼯，除了摊铺机功能满⾜外，压实设备，拌合设备亦应配套。

中⼤机械“四合⼀，铁搭档”的设备组合与⼯艺以及800t/h稳定产出的拌合设备，可以很好地满⾜⼤厚度施⼯所需的条件。

⽔泥稳定碎⽯（⽔泥稳定⼟）的施⼯⽅案及施⼯⽅法⽔泥稳定碎⽯的施⼯⽅案及施⼯⽅法：㈠施⼯总体⽅案1、⽔泥稳定碎⽯基层每个点设两个拌和场，采⽤WCB500型稳定⼟拌和楼集中拌制。

15T以上⾃卸汽车运⾄施⼯现场，分两层摊铺，下层18cm，上层18cm，前场摊铺每个点采⽤⼆台ABG423型摊铺机成阶梯形（前后不超过15⽶）摊铺，⼀次性摊铺碾压成型。

双钢轮压路机、振动压路机、胶轮压路机配合碾压成型。

⼯艺流程详见⽔泥稳定碎⽯施⼯⼯艺流程图。

2、铺筑第⼆层时，在第⼀层铺筑完毕经养⽣成型后再进⾏。

㈡准备⼯作1、场地准备：⼀旦中标，将⽴即组织⼈员选点进⾏场地建设，平整硬化后进⾏拌和楼安装、调试，迅速组织施⼯材料的进场，同时做好场内排⽔⼯作和场内道路的畅通，保证运输车辆的顺利通⾏。

2、施⼯机械准备⼯作：开⼯之前做好机械的维修、保养⼯作，保证在施⼯期间不发⽣有碍施⼯进度的质量故障。

根据施⼯⼯艺要求配备⽔泥破拱器，以免⽔泥起拱停流，以及和拌和楼配套的摊铺机、压路机、⾃卸汽车和装载机、洒⽔车等，为满⾜施⼯要求配齐各种质量检测仪器。

（详见机械设备和检测仪器⼀览表）㈢混合料的组成设计⽔泥稳定碎⽯是由⼏种材料组合⽽成，为了确定各种材料组成⽐例，充分发挥各种材料的特性，获得性能优良的稳定材料，必须进⾏混合料的组成设计。

⽔泥稳定材料的组成设计包括：根据规定的材料指标要求，通过试验选取合适的集料和⽔泥；去顶合理的集料配合⽐例，⽔泥剂量和混合料的最佳含⽔量。

合理的⽔泥稳定碎⽯组成必须达到强度要求，具有较⼩的温缩和⼲缩系数(现场裂缝较少)，施⼯和易性好(粗集料离析较⼩)。

1、材料要求(1)⽔泥普通硅酸盐⽔泥、矿渣硅酸盐⽔泥、⽕⼭灰硅酸盐⽔泥都可以⽤于⽔泥稳定碎⽯路⾯基层施⼯，禁⽌使⽤快硬⽔泥、早强⽔泥以及其它受外界影响⽽变质的⽔泥。

路⾯基层采⽤强度等级较低的⽔泥，⽔泥各龄期强度、安全性等应达到相应指标要求：要求⽔泥初凝时间3⼩时以上、终凝时间不⼩于6⼩时。
