3H油酸测试仪主要结构

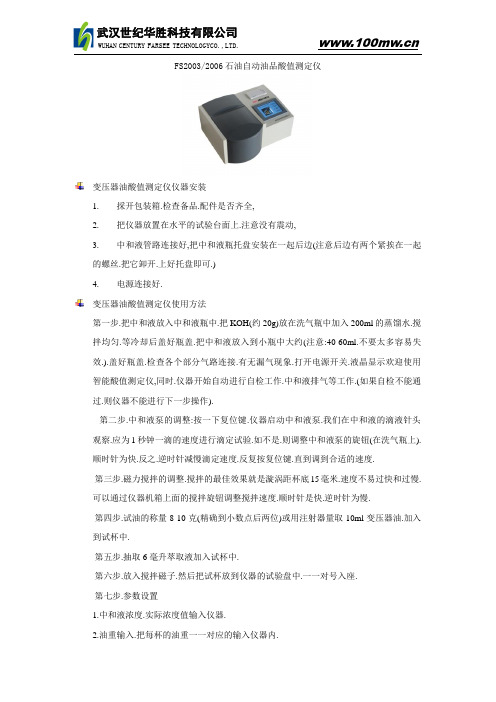

FS2003/2006石油自动油品酸值测定仪变压器油酸值测定仪仪器安装1. 採开包装箱.检查备品.配件是否齐全,2. 把仪器放置在水平的试验台面上.注意没有震动,3. 中和液管路连接好,把中和液瓶托盘安装在一起后边(注意后边有两个紧挨在一起的螺丝.把它卸开.上好托盘即可.)4. 电源连接好.变压器油酸值测定仪使用方法第一步.把中和液放入中和液瓶中.把KOH(约20g)放在洗气瓶中加入200ml的蒸馏水.搅拌均匀.等冷却后盖好瓶盖.把中和液放入到小瓶中大约(注意:40-60ml.不要太多容易失效.).盖好瓶盖.检查各个部分气路连接.有无漏气现象.打开电源开关.液晶显示欢迎使用智能酸值测定仪,同时.仪器开始自动进行自检工作.中和液排气等工作.(如果自检不能通过.则仪器不能进行下一步操作).第二步.中和液泵的调整:按一下复位键.仪器启动中和液泵.我们在中和液的滴液针头观察.应为1秒钟一滴的速度进行滴定试验.如不是.则调整中和液泵的旋钮(在洗气瓶上).顺时针为快.反之.逆时针减慢滴定速度.反复按复位键.直到调到合适的速度.第三步.磁力搅拌的调整.搅拌的最佳效果就是漩涡距杯底15毫米.速度不易过快和过慢.可以通过仪器机箱上面的搅拌旋钮调整搅拌速度.顺时针是快.逆时针为慢.第四步.试油的称量8-10克(精确到小数点后两位)或用注射器量取10ml变压器油.加入到试杯中.第五步.抽取6毫升萃取液加入试杯中.第六步.放入搅拌磁子.然后把试杯放到仪器的试验盘中.一一对号入座.第七步.参数设置1.中和液浓度.实际浓度值输入仪器.2.油重输入.把每杯的油重一一对应的输入仪器内.第八步.3.一切工作完毕后.按一下确认.仪器将自动开始测试全过程.仪器开始搅拌.调整搅拌速度.漩涡距杯底15毫米.变压器油酸值测定仪仪器保养.清洗保持仪器的外观及试验舱的清洁.无油迹.实验完毕后.清洗中和液泵的管路.取30毫升无水乙醇倒入中和液瓶中.按复位键.开启中和液泵的清洗程序.直至管路中没有无水乙醇为止.每次试验结束后.都要及时进行清洗工作.谢谢合作!试杯的清洗同样用无水乙醇清洗.清洗完毕后.无残留的无水乙醇即可进行下次的试验.搅拌磁子的清洗同上.如果发现中和液瓶中的回流阀中的钢球有生锈现象.则需要更换.拧开回流阀.拿出生锈的钢球.放入新的即可.变压器油酸值测定仪注意事项1.电源必须良好的接地!2.滴定时不应连滴.如有此现象逆时针调节中和液泵旋钮.即可解决此问题了.3.试杯内.外壁必须清洗干净!4.油中水分多时.要按国家标准进行处理.方可试验!5.中和液和萃取液存放在阴凉避光的地方.6.中和液发现有沉淀和悬浮物或变黄时.表明失效.必须更换和标定.把中和液标定的实际浓度重新输入仪器!方可试验.7.非专业人员不得擅自拆开仪器.否则后果自负技术指标☆线性范围：0.001~ 0.900 mgKOH/g☆相关系数：0.999~0.9998☆回收率：99 ~102%☆最小分辨率：0.001 mgKOH/g☆重复性：2~5%（RSD）☆测量准确度：酸值在0.001~0.100 mgKOH/g之间为 ± 0.003 mgKOH/g酸值在0.100~0.900 mgKOH/g之间为示值的2~5%☆显示方式：5.4″大屏幕触摸式彩色液晶屏（全汉字显示）☆外形尺寸：（宽）420 mm×（高）190 mm×（纵深）340 mm ☆净重： ~ 9 kg使用条件☆环境温度：0～40℃☆相对湿度：≤85%☆工作电源：AC220V±10%☆电源频率：50Hz±10%☆功率消耗：＜150W。

PH计的基本结构和测定原理简介pH计是一种用于测量溶液酸碱度的仪器。

pH值是指溶液中氢离子（H+）的浓度，用于描述溶液的酸碱性。

pH计的基本原理是基于测量电极在不同pH值下的电势变化来确定溶液的pH值。

基本结构pH计由三个主要组件组成：电极、电路和显示器。

下面将对每个组件进行详细介绍。

1. 电极pH计中最关键的组件是电极。

电极通常由玻璃或塑料制成，其中包含特殊的玻璃或胶体膜。

电极内部还包含一个参比电极，用于提供稳定的电势参考。

a. 玻璃电极玻璃电极是最常见的pH计电极。

它由一段细长的玻璃管构成，内部填充有缓冲液，可以与待测溶液接触。

玻璃电极的顶端涂有一层氢离子感应膜，它会响应溶液中的氢离子浓度变化。

当溶液中的氢离子浓度变化时，氢离子会通过玻璃电极进入内部的缓冲液，并引起电势变化。

b. 参比电极参比电极是用来提供稳定电势参考的电极。

它通常由银-氯化银电极组成，内部填充有稳定的氯化银（AgCl）溶液。

参比电极的电势保持稳定，不受待测溶液影响。

2. 电路pH计的电路是用于测量电极电势并转换为pH值的部分。

电路通常由运算放大器、模数转换器和校准电路组成。

a. 运算放大器运算放大器是用来放大电极产生的微弱电势信号的设备。

它可以将电势变化转换为可测量的电压范围。

b. 模数转换器模数转换器是将模拟电信号转换为数字信号的设备。

它将运算放大器输出的电压信号转换为数字形式，以便于显示和记录。

c. 校准电路校准电路用于校准pH计。

校准是将已知pH值的标准缓冲液测量并与pH计的读数进行比较，以确定准确的读数。

校准电路会根据已知的标准缓冲液和其对应的电势值进行自动校准。

3. 显示器显示器是用于显示测量结果的部分。

通常使用液晶显示器或数码显示器来显示pH 值。

测定原理pH计的测定原理基于电极在不同pH值下的电势变化。

下面将对pH计的测定原理进行详细解释。

当pH计中的玻璃电极浸入待测溶液中时，溶液中的氢离子会与玻璃电极上的氢离子感应膜发生反应，引起电极电势的变化。

pHS-3C型精密酸度计(说明书)一概述pHS-3C型精密酸度计是一种实验室用的精密pH测量仪器.也可以用铂电极和参比电极测量氧化还原电位(ORP).因此,它在国民经济各部门中都可以得到广泛的应用.二原理仪器由电极,高阻抗直流放大器,功能调节器(斜率和定位),数字电压表和电源(DC/DC隔离电源)等组成.pH指示电极,参比电极,被测试液组成测量电池.指示电极的电位随被测溶液的pH值变化而变化,而参比电极的电位不随pH值的变化而变化,它们符合能斯特方程中电位E与离子活度之间的关系.本仪器采用零电位为pH7的玻璃电极或复合电极.仪器设置了稳定的定位调节器和斜率调节器.前者是用来抵消测量电池的起始电位,使仪器的示值与溶液的实际pH值相等;而后者通过调节放大器的灵敏度使pH值整量化;外形图如照片所示.三功能与技术指标1 测量范围:0-14pH;最小读数为0.01pH;mV:±0-1999mV, 最小读数为1mV.极性自动转换.2 测量精度:pH为0.02±1个字;mV为0.2%满度值±1个字.3 输入阻抗≥1×1012欧.4 消耗功率:小于6W.5 外形尺寸:170×125×55mm.6 重量:小于1kg.7 工作条件:环境温度为5-45℃;相对湿度为小于85%.四测量pH时的使用方法(一)pH值的测定1 在测定溶液pH值时,将pH电极,参比电极,和电源分别插入相应的插座中.将功能开关拨止pH位置.2 仪器接通电源预热30分钟(预热时间越长越稳定)后,将所有电极插入pH6.86标准缓冲溶液(第一种)中,平衡一段时间(主要考虑电极电位的平衡),待遇读数稳定后,调节定位调节器,使仪器显示6.86.3用蒸馏水冲洗电极并用吸水纸擦干后,插入pH4.01标准缓冲溶液(第二种)中,待遇读数稳定后,调节斜率调节器,使仪器显示4.01.仪器就校正完毕.为了保证精度建议以上2,3两个标定步骤重复一,二次.一旦仪器校正完毕,"定位"和"斜率"调节器不得有任何变动.4 用蒸馏水冲洗电极并用吸水纸擦干后,插入样品溶液中进行测量.若测定偏碱性的溶液时,应用pH6.86标准缓冲溶液(第一种)和pH9.18标准缓冲溶液(第二种)来校正仪器.为了保证pH值的测量精度要求每次使用前必须用标准溶液加于校正.注意校正时标准溶液的温度与状态(静止还是流动)和被测液的温度与状态要应尽量一致.在使用过程中,遇到下列情况时仪器必须重新标定:①换用新电极;②"定位"或"斜率"调节器变动过.2(二)mV测定1 在测定溶液ORP(Eh)时,将铂电极和饱和甘汞电极和电源分别插入相应的插座中.2 将功能开关拨止mV位置.3 将电极插入被测溶液中,即可进行测定.五仪器的维护与注意事项1 仪器的输入端(包括玻璃电极插座与插头)必须保持干燥清洁.2 新玻璃pH电极或长期干储存的电极,在使用前应在pH浸泡液中浸泡24小时后才能使用. pH电极在停用时,就将电极的敏感部分浸泡在pH浸泡液中.这对改善电极响应迟钝和延长电极寿命是非常有利的.2 pH浸泡液的正确配制方法:取pH4.00缓冲剂(250mL)包,溶于250mL纯水中,再加入56克分析纯KCl,适当加热,搅拌至完全溶解即成.3 在使用复合电极时,溶液一定要超过电极头部的陶瓷孔.电极头部若沾污可用医用棉花轻擦.4 玻璃pH电极和甘汞电极在使用时,必须注意内电极与球泡之间及参比电极内陶瓷蕊附近是否有气泡存在,如有必须除了.6 用标准溶液标定时,首先要保证标准缓冲溶液的精度,否则将引起严重的测量误差.标准溶液可自行配制,但最好用国家传递的标准缓冲溶液.7 忌用浓硫酸或铬酸洗液洗涤电极的敏感部分.不可在无水或脱水的液体(如四氯化碳,浓洒精)中浸泡电极.不可在碱性或氟化物的体系,粘土及其它胶体溶液中放置时间过长,以致响应迟钝.8 常温电极一般在5-60℃温度范围内使用.如果在低于5℃或高于60℃时使用,请分别选用特殊的低温电极或高温电极.附表缓冲溶液的pH值与温度关系的对照表溶液pH 0.05M 0.02M 0.01M温度℃邻-苯二甲酸氢钾混合磷酸盐四硼酸钠0 4.003 6.984 9.4645 3.999 6.951 9.39510 3.998 6.923 9.33215 3.999 6.900 9.27620 4.002 6.881 9.22525 4.008 6.865 9.18030 4.015 6.853 9.13935 4.024 6.844 9.10240 4.035 6.838 9.06845 4.047 6.834 9.03850 4.060 6.833 9.011。

全自动油品酸值测定仪各项技术指标新产品将手动操作步骤全部实现自动化。

zui显著的特点是用注射泵代替蠕动泵，提高了计量精度，避开了泵管更换等繁杂步骤；用颜色传感器代替人眼判定滴定尽头的颜色变化，兼顾手动操作时不同操的颜色视觉偏差，保证滴定尽头的同一性；zui紧要的是遵奉并服从标准中规定的回流过程，滴定过程在密闭的容器内进行，*除去了二氧化碳的影响。

SZH—1型全自动油品酸值测定仪（手动进样）320X240液晶汉字显示，采纳手动进样方式，天平差量法计算样品质量。

SZH—2型全自动油品酸值测定仪（手动进样）：采纳5.7寸彩色液晶触摸屏。

SZH—3型全自动油品酸值测定仪（自动进样）配置内部天平，四杯自动称量系统320X240液晶汉字显示。

SZH—4型全自动油品酸值测定仪（自动进样）配置内部天平，四杯自动称量系统，采纳 5.7寸彩色液晶触摸屏。

SZH—5型全自动油品酸值测定仪（自动进样）配置内部天平，八杯自动称量系统320x240液晶汉字显示.SZH—6型全自动油品酸值测定仪（自动进样）配置内部天平，八杯自动称量系统，采纳5,7寸彩色液晶触摸屏。

符合标准.GB/T264—1983。

GB7599—1987。

GB/T4945—2023。

GB/T12574—1990。

GB/T7304—2000。

技术指标A.酸值测定范围：0.001～2.0mgB.zui小辨别率：0.0001mgKOH/gC.滴点溶液体积检测范围：0～20mlD.辨别率：0.001mlE.颜色检测灵敏度：0.1KDL（RGB）F.电源电压：AC220v10%G.环境温度：10℃～40℃H.相对湿度：75%I.重复性：0.001KOH/g功能特点：1.采纳由磁力驱动的聚四氟乙烯搅拌子代替震荡。

2.回流实行球形冷凝管，冷却用水可外部自动循环降温。

3.乙醇加入由蠕动泵自动掌控完成，指示剂自动加入。

4.滴点后废液自动排出。

5.可以存储100组数据。

6自动、精准、快速。

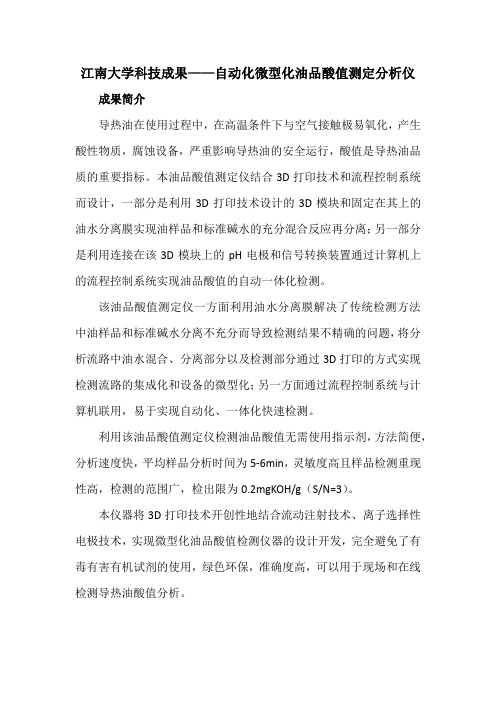

江南大学科技成果——自动化微型化油品酸值测定分析仪成果简介
导热油在使用过程中，在高温条件下与空气接触极易氧化，产生酸性物质，腐蚀设备，严重影响导热油的安全运行，酸值是导热油品质的重要指标。

本油品酸值测定仪结合3D打印技术和流程控制系统而设计，一部分是利用3D打印技术设计的3D模块和固定在其上的油水分离膜实现油样品和标准碱水的充分混合反应再分离；另一部分是利用连接在该3D模块上的pH电极和信号转换装置通过计算机上的流程控制系统实现油品酸值的自动一体化检测。

该油品酸值测定仪一方面利用油水分离膜解决了传统检测方法中油样品和标准碱水分离不充分而导致检测结果不精确的问题，将分析流路中油水混合、分离部分以及检测部分通过3D打印的方式实现检测流路的集成化和设备的微型化；另一方面通过流程控制系统与计算机联用，易于实现自动化、一体化快速检测。

利用该油品酸值测定仪检测油品酸值无需使用指示剂，方法简便，分析速度快，平均样品分析时间为5-6min，灵敏度高且样品检测重现性高，检测的范围广，检出限为0.2mgKOH/g（S/N=3）。

本仪器将3D打印技术开创性地结合流动注射技术、离子选择性电极技术，实现微型化油品酸值检测仪器的设计开发，完全避免了有毒有害有机试剂的使用，绿色环保，准确度高，可以用于现场和在线检测导热油酸值分析。

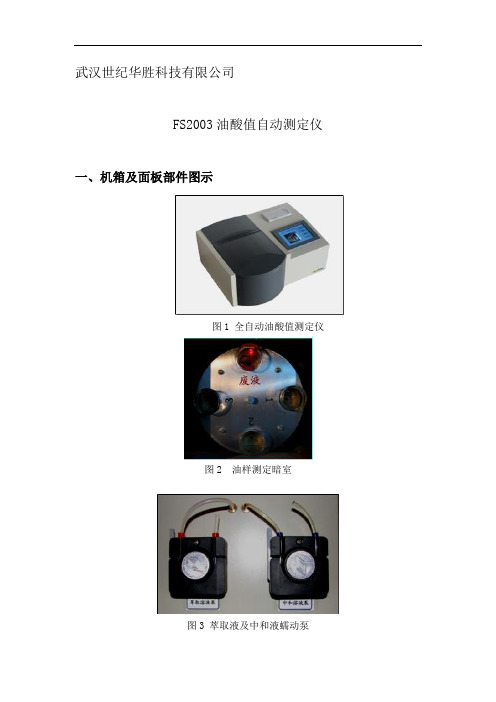

武汉世纪华胜科技有限公司FS2003油酸值自动测定仪一、机箱及面板部件图示图1 全自动油酸值测定仪图2 油样测定暗室图3 萃取液及中和液蠕动泵二．维护与保养1．每次使用完毕后，萃取液和中和液输液蠕动泵压板必须松开，以防输液泵管被长期挤压变形和粘连，影响测定精密度和准确度。

若长时间停机，请将中和液输液蠕动泵管取下，放入随机附带的“中和液蠕动泵管活化液”中密封浸泡。

再次使用时，请参考图3复位安装即可；2．每次使用完毕，必须用无水乙醇冲洗中和液、萃取液输液管路，防止沉淀物堵塞管路和微型滴定针头；3．输液泵管中段经长时间使用后材料会自然老化，若发现严重的硬化、变形或粘连，应给予维护或更换。

更换时，将泵管从蠕动泵凹槽中取出，换上新泵管，原样复位并与相关部件正确连接即可；4．更换萃取液和中和液时，应将用尽的溶液瓶取下，然后换上新溶液瓶即可，更换过程中应注意管路的污染问题；5. 当CO2、H2O净化器中净化剂的颜色明显由粉红色变为灰白色时，应当更换净化器，否则会影响中和液稳定性，直至影响测定结果的准确度；6．更换打印色带：色带盒在打印机出厂时以经装好，但经过一段时期使用后，需要更换色带盒。

可以按下面步骤更换色带盒。

（1）拉出色带仓。

（2）从打印机头上轻轻取下旧色带盒。

注意：请先抬起色带盒的左端，然后在抬起色带盒的右端，取下色带盒。

（3）换新的色带盒。

首先将色带盒的右端轻轻放在机头右端的齿轮轴上，左端稍微抬起，不要放下。

这时如发现色带盒右端为落到底，请用手指按住色带盒上的旋钮，顺时针方向稍微转动一下，直到色带盒的右端落到底后再放下色带盒的左端。

请检查色带是否拉直，或色带还露在色带盒的外面，可再旋动色带盒上的旋钮，直到把色带拉入色带盒内并拉直为止。

当没有纸在机头里时，更换色带更加容易。

（4）把色带仓推入复位，更换完毕。

7．更换打印纸：（1）拉出纸仓，取下纸卷轴更换打印纸，并将纸卷轴用力按入打印机的导槽内。

一定要确认纸卷轴已安装牢固，不会掉出。

工具操作手册目录一、UT311测振仪 (3)仪器简介 (3)工作原理 (3)仪表结构 (3)符号 (4)使用方法 (4)测量范围 (4)保养维护 (5)二、UT71E数字万用表 (5)仪器简介 (5)安全使用准则 (5)外形结构 (5)旋钮开关及按键功能 (6)测量操作说明 (6)按键功能定义 (9)保养与维修 (11)三、UT233数字钳形功率计 (12)仪器简介 (12)仪器结构图 (12)LCD显示.................................................... . (14)按键功能 (14)测量 (14)电池更换 (19)四、UT372非接触式转速计............................... (19)仪器简介 (19)仪器结构图 (19)LCD显示................................... (20)按键功能及设置 (20)测量操作说明 (21)五、UT320S数字式测温仪................................ (22)仪器简介 (22)仪器结构图 (22)LCD显示.................................. ......................... .. (22)按键功能 (23)仪表设置 (24)仪表使用 (25)六、UT342覆层测厚仪............ .. (25)仪器简介 (25)LCD显示 (25)基本测量 (26)七、UT332数字式温湿度表 (26)仪器简介 (26)仪器外观 (26)仪表设置 (26)仪表使用 (27)保养维护 (28)八、UT360风速仪 (28)仪器简介 (28)仪表外观 (28)LCD显示 (29)按键说明 (29)仪表使用 (30)保养维护 (31)九、UT352声级计 (31)仪器简介 (31)仪器外观 (31)按键功能及设置 (31)外观 (32)十、UT202数字钳式万用表 (32)仪器简介 (32)操作说明 (32)保养维护 (33)一、UT311测振仪1.仪器简介UT311型测振仪是由加速度和数字测量显示电路构成的一体式手持测振仪表。

氧指数测定仪结构原理
氧指数测定仪是一种用于测定材料燃烧性能的仪器。

其结构原理如下：
1. 氧指数测定仪主要由燃烧室、氧气控制系统、点火系统、温度控制系统、烟气排放系统等部分组成。

2. 燃烧室是氧指数测定仪的核心部分，其内部采用不锈钢材料制成，具有较好的耐高温性能。

燃烧室内部设置有样品支架，用于放置待测材料。

3. 氧气控制系统主要由氧气流量计、氧气调节阀、氧气压力表等组成，用于控制燃烧室内氧气的流量和压力，以保证燃烧反应的进行。

4. 点火系统主要由高压电源、火花塞、点火电极等组成，用于点燃待测材料。

5. 温度控制系统主要由温度传感器、温度控制器等组成，用于控制燃烧室内的温度，以保证燃烧反应的稳定进行。

6. 烟气排放系统主要由烟气排放管、烟气净化器等组成，用于将燃烧产生的烟气排放到室外，并净化其中的有害物质。

通过以上部分的协同作用，氧指数测定仪可以准确地测定材料的氧指数，为材料的燃烧性能评估提供了可靠的数据支持。

油中水溶性酸测定仪一、概述FS-3003油中水溶性酸测定仪（比色法）是根据中华人民共和国国家标准GB/T7598-2008运行中变压器油水溶性酸测定法及相关标准设计制造。

采用大屏幕液晶显示，利用微处理器控制，可以根据用户的设定条件自动完成加热、恒温、振荡、取样、测试、清洗、打印等功能，可以一次性测量1-3个样品，大大缩短了用户的测试时间，并且本仪器带有USB接口可与计算机通讯。

二、功能特点1、本仪器采用三杯一体式设计，测量周期短，工作效率高；2、大屏幕彩色触摸液晶显示，操作简单、人机对话方便；3、操作简单，自动完成加热、恒温、振荡、取样、测试、清洗、打印等操作；4、具有断电存储功能，可自动保存测试结果，可存储100组数据；5、程序设有直接测试和标准测试，选择灵活，方便测试；6、程序设有清洗功能，可随意选择管路清洗，方便操作；7、具有测量精度高、速度快、测定数据稳定可靠等优点。

三、技术参数1、测量范围： PH=3.6～7.02、最小显示单位：0.13、恒温精度：±2℃4、测量误差：≤±0.1PH5、正常使用条件：a)环境温度：（5～45）℃b)相对湿度：≤85％c)供电电源：AC（220±10％）V，50HZ±1HZ四、使用说明开机前准备过程1.量取50ml待测油样于250ml锥形瓶内，加入刚煮沸过的蒸馏水50ml，盖好锥形瓶的配套瓶塞并放入仪器相应槽内，接好相应连接管，再用固定杆卡紧，最后将箱盖盖好。

（如图1）图12.固定好指示剂（仪器右侧面）,将溴甲酚绿和溴甲酚紫指示剂分别放入对应位置，并接好对应的连接管（如图2）。

→→图23.安装好蠕动泵软管压块（仪器右侧）（如图2）。

●将仪器接好电源，仪器外壳可靠接地，打开电源开关。

●开机后显示的是：主操作界面（如图3），共有4个选项如下：图31.系统设置------是设置仪器振荡时间、静放时间、加热温度的参数。

为了更精确的控温仪器在加热设定温度的前5℃时开始震荡。

3H油酸测试仪主要指标DKSZ-3H全自动酸值测试仪，根据市场的迫切要求，完全按照GB/T7599-87标准设计研发，为国内首创。

是可准确检测变压器油酸值的全自动测试仪器。

该仪器在提高工作效率和测试精度的同时，减少操作人员接触试样和试剂，最大限度的保障其人身安全。

无需人工称量，只需将试样放置在试样杯内，仪器便自动进行进样、加热回流、测定、排出废液、显示打印结果等操作。

测定中仪器自动扣除乙醇本底值和指示剂本底值，结果更准确。

一次启动可测定1～3个试样，使用方便，效率高。

仪器备有标定仪器用标准酸和标定程序，用户可随时对仪器和中和液进行标定，克服了中和液使用中浓度发生变化的缺陷，提高了测试结果的可靠性。

技术指标适用于GB/T7599-87标准。

1.测试范围：0.002～1mg KOH/g2.测量误差：≤±0.005mg KOH/g3.重复性：≤0.005mg KOH/g4.适用温度：10℃～45℃5.适用湿度：≤85%RH6.电源：AC220V/50Hz7.功率：500W1.开箱后把仪器安放在实验室稳固的工作台上，检查各部件是否损坏，紧固件是否松动，随机附件是否齐全。

2.把电源线一头插入仪器机箱左侧后面的电源插座内，另一头接通220V电源。

注意220V电源应有良好的接地线！1.配制溶液共五种：中和液（乙醇—KOH溶液）、标准酸、指示剂（BTB）、洗气液(KOH水溶液)、BTB 水溶液。

（1）中和液:把随仪器附带的标有中和液的玻璃瓶打开，把瓶内的白色固体尽可能全部转移到贴有中和液（乙醇—KOH溶液）标签的塑料瓶内，再向瓶内注入约100ml无水乙醇，充分摇动使之完全溶解，并静置一昼夜备用。

（2）标准酸：随仪器附带的5ml的玻璃瓶。

（3）指示剂(BTB)：把随仪器附带的装有指示剂的塑料袋剪开，把塑料袋内的指示剂固体尽可能全部转移到贴有指示剂标签的塑料瓶内，再向瓶内注入约100ml无水乙醇，充分摇动使之完全溶解备用。
