fluke使用说明书福禄克flukedtx系列(dtx-1800,dtx-1200,dtx-lt)简单操作步骤说明:一、福禄克测试仪初始化步骤：1、充电：产品主机、辅机分别用电源适配器充电，直至电池显示灯转为绿色；2、设置语言：操作方式：将flukedtx系列产品主机旋钮转回至“setup”档位，按右下角绿色按钮开机；采用↓箭头；选上第三条“instrumentsetting”（本机设置）按“enter”步入参数设置，首先采用→箭头，按一下；步入第二个页面，↓箭头挑选最后一项language按“enter”步入;↓箭头挑选最后一项chinese按“enter”挑选。
将语言选择成中文后才展开以下操作方式。
3、自校准：取flukedtx系列产品cat6a/classea永久链路适配器，装在主机上，辅机装上cat6a/classea通道适配器。
然后将永久链路适配器末端插在cat6a/classea通道适配器上；打开辅机电源，辅机自检后，“pass”灯亮后熄灭，显示辅机正常。
“specialfunctions”档位，关上主机电源，表明主机、辅机软件、硬件和测试标准的版本（辅机信息只有当辅机开机并和主机相连接时才表明），自测后表明操作界面，挑选第一项“设置基准”后（例如看错用“exit”选择退出重复），按“enter”键和“test”键已经开始自校准，表明“设置基准已完成”表明自校准顺利顺利完成。
二、设置福禄克测试仪基本参数操作：将flukedtx系列产品主机旋钮转至“setup”档位，使用“↑↓”来选择第三条“仪器值设置”，按“enter”进入参数设置，可以按“←→”翻页，用“↑↓”选择你所需设置的参数，按enter进入参数修改，用“↑↓”选择你所需采用的参数设置，选好后按enter选定并完成参数设置。
1、新机第一次采用须要设置的参数，以后不须要修改。
（将旋钮转回至“setup”档位，采用↓箭头；选上第三条：仪器设置值按enter步入如果回到上一级恳请按exit）：1)线缆标识码来源：（一般使用自动递增，会使电缆标识的最后一个字符在每一次保存测试时递增一般不用更改）2)图形数据存储：（就是）（否）通常情况下挑选（就是）3)当前文件夹：default可以按enter进入修改其名称（你想要的名字）4)结果存放位置：（使用默认值“内部存储器”假如有内存卡的话也可以选择“内存卡”）5)按→进入第2个设置页面，操作员：youname按enter进入按f3删除原来的字符“←→↑↓”来选择你要的字符选好后按enter确定11)长度单位：通常情况下挑选米（m）2、新机不须要设置使用原机器默认值的参数：1)电源停用超时：预设30分钟2)背光超时：预设1分钟3)可以听音：预设就是4)电源线频率：默认50hz5)数字格式：预设就是00.06)将旋钮转至“setup”档位选择双绞线按enter进入后nvp不用修改7)光纤里面的设置，在测试双绞线是不须修改3、采用过程中经常须要改动的参数：将旋钮转至“setup”档位，选择双绞线，按enter进入：线缆类型：按enter进入后按↑↓选择你要测试的线缆类型例如我要测试超5类的双绞线在按enter进入后选择utp按enter↑↓选择“cat5eutp”按enter返回。
Hydrostar4300 型双频测深仪操作说明书（德国ELAC Nautik 公司制造）开机警示打开机器时必须切断电源！！不能带电插拔所有连接电缆！！Hydrostar4300双频测深仪按键说明“ON ---机器通电。
上一次的设置被激活。
“OFF ---按住此键3秒钟机器即被关掉。
“ MARKER---疋标。
记录纸上产生垂直线。
可记录时间、疋位数据。
---清除报警显示“DM --- ▲ 或▼ 控制键盘、记录纸和显示的背景亮度。
“ENTER -- a ”---“ ESCAPE- 进入菜单和确认转换选择功能键并改变参数或选疋参数。
--解除更改参数命令或离开所选菜单。
“RANGE--- 进行手动测深范围选择。
记录纸按50m的范围变化。
或按25m自动调节测深范围。
“GAIN ---自动增益调节。
原机器设定的缺损值为“自动”。
“PRINTER---控制记录纸速度（有快、慢、停止）三种选择。
而且可调节定标数（5、10、20、50个定标数）或转向MARKE键。
“GATE ---手动跟踪门便于数字化和底部跟踪。
可打印于记录纸。
一技术说明概述Hydrostar4300测深仪是一个微机控制的新设备。
其水深数值可以经串口输出,而且可以按三种方式记录在热敏打印纸上。
即DBK水深值：测量船底以下水深值；DBT水深值：换能器以下水深值；DBS 水深值：水平面以下水深值；LCD 显示可以显示测深值、时间、日期、定位值和报警水深值系统配置Hydrostar4300测深仪是一个可接多种频率的单、 双频测深仪。
单频可接28、30、 33、38、50、100、200KHz 等频率的换能器；双频可接 30/200KHZ 换能器。
系统配置流程图MAINSRS 2 3 2 RS 4 2 2 （需转换成 RS232）涌浪\定标NEMA RS422单、双频换能器DC9-36V ;接交流电需交直流转换器 约3 0W 0C —55C铝外壳IP53技术参数 电源要求 功率消耗 工作温度 外壳材料 防护标准探头阻抗 5 0 - 1 5 0欧姆发射脉宽0.3; 1; 3ms。

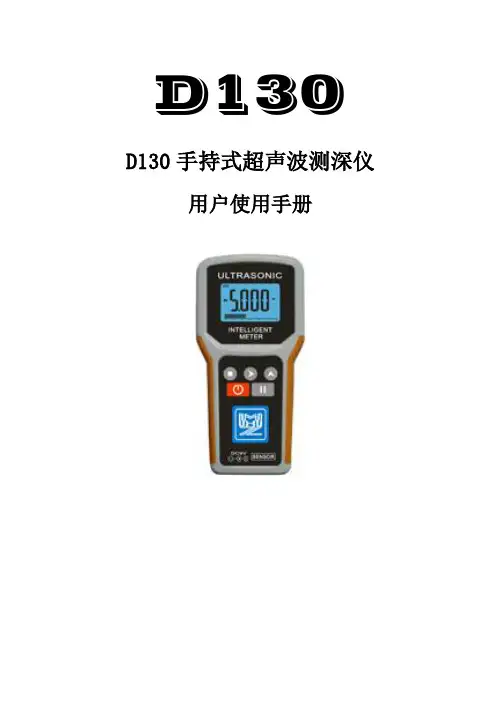

D130 D130手持式超声波测深仪用户使用手册目录一、产品简介。
2二、界面说明。
3三、技术参数。
3四、参数设置。
4五、使用注意事项。
7六、连接示意图。
8七、疑难现象及处理方法。
9八、产品保修记录卡。
11一、产品简介本品是我司积多年生产经验，吸取了多种同类产品优点，而开发的一款方便适用的手持式超声波测距仪表。
具有测量精确、工作可靠、外观大方、携带方便等优点。
采用大规模集成电路，元件贴片率99%。
保证了产品的长期可靠性，同时将其功耗降到了极低。
可选信号输出，弥补了传统手持产品无输出的产品不足。
二、界面说明三、技术参数量程：□10m, □30m , □50m, ■100m, □200m盲区：□0.06m, □0.2m , □0.5m, ■0.8m信号输出：□0-20mA；□4-20mA；□0-5V；□1-5V；□RS485；■RS232；□上下限开关；□无最大误差：■±0.3%, □±1mm电流最大负载阻抗：>150Ω传感器频率：200～2000KHz （可选）工作温度：常温 工作压力：常压 显示：大屏ＬＣＤ 最小显示分辨率：1mm 键盘：五位轻触键传感器电缆：线径5～10mm ×1.5m （可选） 主机外形尺寸：200×100×35 工作电压：1.5V AA 电池×５只 外接电源：DC9V正常功耗：<0.5W 待机功耗：<5mW四、参数设置1．按键说明确认／翻页移位加数暂停开关机数据输入方法，例如设置LCD 关背光时间为200，方法如下：进入菜单按键显示当前设置，再按键显示，此时显示不闪烁，按键可选择正负，再按键第一位闪烁，再按键将闪烁位加为，再按键第二位闪烁，再按键将闪烁位加为，再按键第三位闪烁，再按键将闪烁位加为，按键确认。
设置完成长按键保存退出菜单，按键放弃退出。
小数点的输入，前三位按键加数至9后再加数可输入小数点。

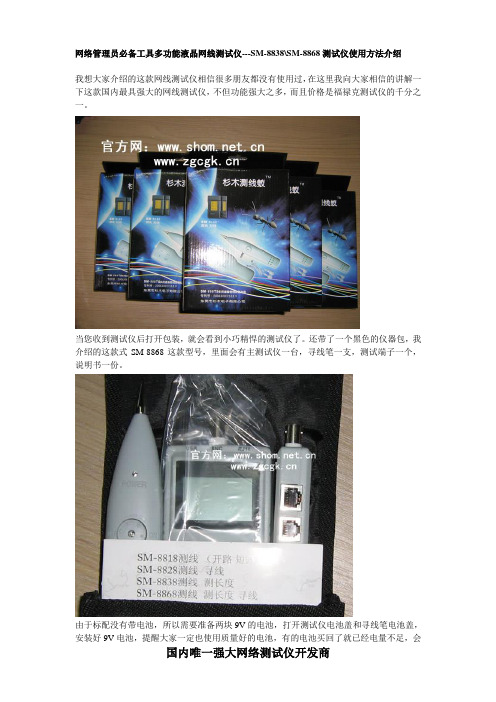

网络管理员必备工具多功能液晶网线测试仪---SM-8838\SM-8868测试仪使用方法介绍我想大家介绍的这款网线测试仪相信很多朋友都没有使用过，在这里我向大家相信的讲解一下这款国内最具强大的网线测试仪，不但功能强大之多，而且价格是福禄克测试仪的千分之一。
当您收到测试仪后打开包装，就会看到小巧精悍的测试仪了。
还带了一个黑色的仪器包，我介绍的这款式SM-8868这款型号，里面会有主测试仪一台，寻线笔一支，测试端子一个，说明书一份。
由于标配没有带电池，所以需要准备两块9V的电池，打开测试仪电池盖和寻线笔电池盖，安装好9V电池，提醒大家一定也使用质量好的电池，有的电池买回了就已经电量不足，会造成不正常显示。
装好电池按开机键开机，蓝色的背光灯清晰可见，界面显示着自检信息。
稍好就看到功能界面了，那么咱们先了解一下他都具有什么功能：1、网线线序测试，通断，交叉测试。
同轴电缆、电话线和USB线的通断线序测试。
2、网线串扰测试，对线序不标准或周边环境引起的串扰测试。
3、网线长度测试，电话线长度测试。
同轴线缆长度测试，USB线长度测试。
4、网线内芯断线定位测试，电话线断线测试，同轴线缆断线测试，USB线断线测试。
5、超强寻线功能，可以在很多没有标记线缆中找到要找的线缆。
6、测试网线连接交换机的通断状态。
7、这款测试仪可以网线带电测量，电话线也可以带电测量，但是也避免来电振铃是测试，因来电振铃时电压过高会损坏仪器。
还有其他的小功能和使用技巧大家在工作使用中就会体验的到。
现在大家看到界面上有四个选项；1、连线测试：测试线缆通断，线序和串扰功能。
2、长度测试：测试各种线缆长度和断点功能。
3、寻线：在很多线缆中找到自己需要的线路功能。
4、参数配置：当测试各种线缆时选择相应的参数，和长度基数校准功能。
看下仪器的各个端口端子的RJ45口和测试仪上的RJ45口S是同一功能，起到环回测试作用，这样可以方便就地选择哪个端口使用。
第一功能：连线测试将做好的网线一端插在测试仪的M口上，网线的另一端插在测试仪的S口上或者插在端子的RJ45口上，选择上下功能键到连线测试选项上，按确定键。
测深仪操作规程
ECHO SOUNDER OPERATION PROCEDURE
1．打开电源【PRESS THE POWER SWITCH】自测试开始，测试结束后自动转入主显示方式。
2．【BRILL】键进行对比度和亮度调节【上/下】键调亮度，【+/-】键调对比度。
3．【DIM】进行按键旋钮的亮度调节，【+/-】亮/暗。
4．用前输入本船的最大吃水，按【DRIFT】键，用【+/-】键可调节，按【MUTE ALARM】键用【+/-】调节浅水区需输入富余水深的报警值。
5．深仪有五种显示方式供选择，NA V /DBS /HISTORY/LOGBOOK/OS DATA （1）NA V MODE：显示船底到海底的富余水深。
（2）DBS MODE：显示水面下的实际水深。
（3）HISTORY MODE：显示过去24小时水深曲线图和当时实际水深。
（4）LOGBOOK MODE：显示某一时间GPS船位和水深，时间间隔可调5S/1MIN/2MIN，总储存60页，每页12个点，总720个点
的水深。
（5）OS DATA MODE：显示GPS船位/航向/速度/时间和水深，但没有储存记录。
6．量程和增益可进行自动调节，按【AUTO】键选择【ON】即可。
7．取消报警按【MUTE ALARM】键即可。
8．关闭电源按【POWER】键可关闭。
注意事项：两台测深仪不可同时使用。
大庆451轮。
电子设备测试仪器使用说明书一、产品概述电子设备测试仪器是一种用于对各类电子设备进行测试和检测的专业工具。
本仪器采用先进的技术和高精度的测量仪表，可广泛应用于电子产品的生产、维修、质量检测等领域。
二、仪器组成1. 主机：负责控制整个测试过程，并显示测试结果和相关参数。
2. 接线端口：用于连接被测试的电子设备。
3. 测试探头：用于接触被测电子设备的电路部分，并进行信号测试。
4. 电源适配器：提供仪器工作所需的电源。
三、使用注意事项1. 请在使用前仔细阅读本使用说明书，并按照要求正确操作仪器。
2. 请确保电子设备测试仪器在工作环境温度和湿度范围内使用，避免过高或过低的温度对仪器性能产生影响。
3. 请确保被测试的电子设备通电前，所有测试线缆和测试探头已正确连接到电子设备和仪器上。
4. 如何正确放置仪器：- 请将仪器放置在平整稳固的工作台面上，避免受到外界震动。
- 请确保周围没有明火或其他易燃物体，以免引发安全事故。
5. 请勿将仪器接触水或其他液体，以免损坏仪器或导致触电等危险情况。
四、仪器使用步骤1. 准备工作：- 打开主机电源，确保电源指示灯亮起。
- 检查接线端口和测试探头是否正常连接。
- 确认被测电子设备通电前已关机，并断开电源线。
2. 连接被测试的电子设备：- 将测试探头插入电子设备的相应测试端口，确保连接稳固。
- 将仪器的接线端口与电子设备的相应接口连接好。
3. 设置测试参数：- 根据被测电子设备的类型和测试需求，在主机上设置相应的测试参数。
- 如需修改测试参数，可通过主机上的控制面板进行调整。
4. 开始测试：- 确认所有设置后，按下主机上的测试按钮，仪器开始对被测电子设备进行测试。
- 仪器会自动采集数据并进行分析，将结果显示在主机的显示屏上。
5. 完成测试：- 测试完成后，请及时将接线线缆和测试探头从被测试电子设备上拔出。
- 关闭主机电源，并将仪器放置在干燥、安全的位置。
五、故障排除1. 若仪器在使用中出现功能异常或故障，请立即停止使用，并检查以下情况：- 电源线是否松动或连接不良。
双绞线的制作实验报告一、实验目的1、了解双绞线的结构和分类。
2、掌握双绞线的制作方法和步骤。
3、学会使用相关工具进行双绞线的制作和测试。
二、实验原理双绞线（Twisted Pair）是由两条相互绝缘的导线按照一定的规格互相缠绕（一般以逆时针缠绕）在一起而制成的一种通用配线。
双绞线采用了一对互相绝缘的金属导线互相绞合的方式来抵御一部分外界电磁波干扰，更主要的是降低自身信号的对外干扰。
把两根绝缘的铜导线按一定密度互相绞在一起，可以降低信号干扰的程度，每一根导线在传输中辐射的电波会被另一根线上发出的电波抵消。
三、实验设备和材料1、 5 类或超 5 类双绞线2、 RJ-45 水晶头若干3、双绞线压线钳4、网线测试仪四、实验步骤1、准备工作选取一段合适长度的双绞线，一般不超过 100 米。
用剥线钳将双绞线一端的外皮剥开约 2 3 厘米，注意不要损伤内部的线芯。
2、排线序按照 EIA/TIA 568B 标准，将双绞线的 8 根线芯按照从左到右的顺序排列为：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕。
或者按照EIA/TIA 568A 标准，排列顺序为：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕。
3、剪齐线芯将排列好的线芯剪齐，确保线芯的前端整齐平整，长度约为 15 厘米。
4、插入水晶头把剪齐的线芯缓缓插入 RJ-45 水晶头中，注意线芯要顶到水晶头的顶端，且每根线芯都要在对应的线槽中。
5、压线将插好线芯的水晶头放入压线钳的压线口，用力压紧，确保水晶头的铜片能够刺破线芯的绝缘层，与线芯良好接触。
6、制作另一端按照相同的方法制作双绞线的另一端。
7、测试使用网线测试仪测试制作好的双绞线是否导通。
将双绞线的两端分别插入测试仪的主测和远程测试端口，如果测试仪上的指示灯依次亮起，则说明双绞线制作成功；如果有指示灯不亮，则说明双绞线存在断路或接触不良等问题，需要重新制作。
五、实验注意事项1、在剥线时，要掌握好力度和深度，避免损伤线芯。

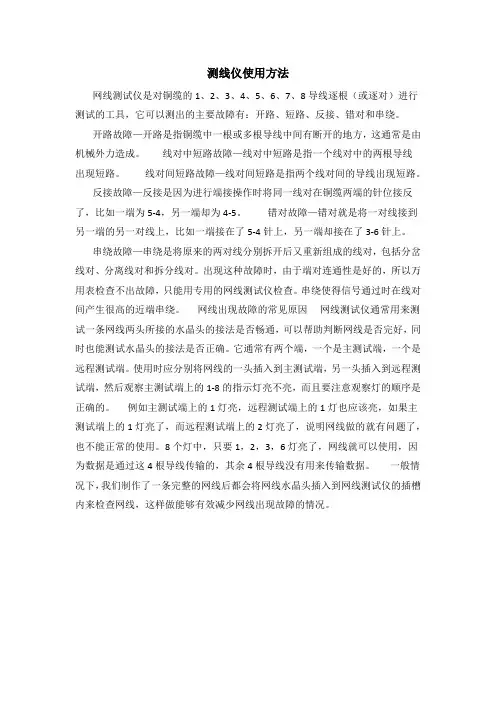

测线仪使用方法网线测试仪是对铜缆的1、2、3、4、5、6、7、8导线逐根（或逐对）进行测试的工具，它可以测出的主要故障有：开路、短路、反接、错对和串绕。
开路故障—开路是指铜缆中一根或多根导线中间有断开的地方，这通常是由机械外力造成。
线对中短路故障—线对中短路是指一个线对中的两根导线出现短路。
线对间短路故障—线对间短路是指两个线对间的导线出现短路。
反接故障—反接是因为进行端接操作时将同一线对在铜缆两端的针位接反了，比如一端为5-4，另一端却为4-5。
错对故障—错对就是将一对线接到另一端的另一对线上，比如一端接在了5-4针上，另一端却接在了3-6针上。
串绕故障—串绕是将原来的两对线分别拆开后又重新组成的线对，包括分岔线对、分离线对和拆分线对。
出现这种故障时，由于端对连通性是好的，所以万用表检查不出故障，只能用专用的网线测试仪检查。
串绕使得信号通过时在线对间产生很高的近端串绕。
网线出现故障的常见原因网线测试仪通常用来测试一条网线两头所接的水晶头的接法是否畅通，可以帮助判断网线是否完好，同时也能测试水晶头的接法是否正确。
它通常有两个端，一个是主测试端，一个是远程测试端。
使用时应分别将网线的一头插入到主测试端，另一头插入到远程测试端，然后观察主测试端上的1-8的指示灯亮不亮，而且要注意观察灯的顺序是正确的。
例如主测试端上的1灯亮，远程测试端上的1灯也应该亮，如果主测试端上的1灯亮了，而远程测试端上的2灯亮了，说明网线做的就有问题了，也不能正常的使用。
8个灯中，只要1，2，3，6灯亮了，网线就可以使用，因为数据是通过这4根导线传输的，其余4根导线没有用来传输数据。
一般情况下，我们制作了一条完整的网线后都会将网线水晶头插入到网线测试仪的插槽内来检查网线，这样做能够有效减少网线出现故障的情况。
网线检测仪使用方法检测仪维护和修理保养网线检测仪/网线测定仪型号:HAD—SML—8828产品介绍：对线功能,串扰测试,寻线功能,判开路点1. 用M—S和M—R两种方法测试5E/6E网线、线、BNC电缆、USB信号线的开路、短路、跳线、反接、交叉、配对等连接情况，且直观地在LCD上显示出来。
2. 对网线进行串扰测试,解决网速慢的潜在故障。
3.可以在浩繁网线、线及其它各种金属线中通过音量大小的提示在远端识别测出要查找的线,寻线长可达3000米以上具有抗干扰和高灵敏度，接收器上音量调整旋扭可以调整灵敏度大小。
4.判开路点,能精准判定网线的水晶头开路在某一端点（左,右或中心）5. 有自动延时关机功能。
6. 电压过低时有低电压显示功能。
7. 有自检与自动调整各种测试情形的功能,对电池容量与四周温度变化的自动补充功能。
测试电缆种类：8P8C:UTP双绞网络线缆；E6P6C线；USB信号线；F（S）TP BNC同轴线.LCD显示屏特点：点阵式128x64 尺寸：48x32mm单位:米（METER）、英尺（FEET）、码（YARDS）测试电缆zui大长度： 1200m精准率：2% （0.5m或1.5ft）电源规格：DC 9V电池耗电：工作电流15mA体积：1496623mm 净重：200g包装：吸塑+彩盒重量：650g/pc工作温度/湿度：0℃－50℃/20％—70％8368系列数字液晶显示网络电缆测试器是本公司经过多年的研发与测试、拥有自主的学问产权、多项的产品。
产品性能国际同类产品水平，具有低功耗、环保、率等特点。
接受一般AAA电池，插入电缆自动测试，支持单机测试、双机同步显示测试、提率。
时尚、快捷、坚固的外观设计。
一、单机测试：打开电源开关，将双绞线两头分别插入本机M、L插座，测试仪LCD屏显示TEST（ING），自动进行测试。
LCD屏数字不跳时，显示的结果为电缆连接的情况。
二、双机使用方法：用两台相同的机器，按“MODE”键2秒以上,设定其中一台为“S（LSVE）”,另一台为“M（ASTER）”即可进行测试。

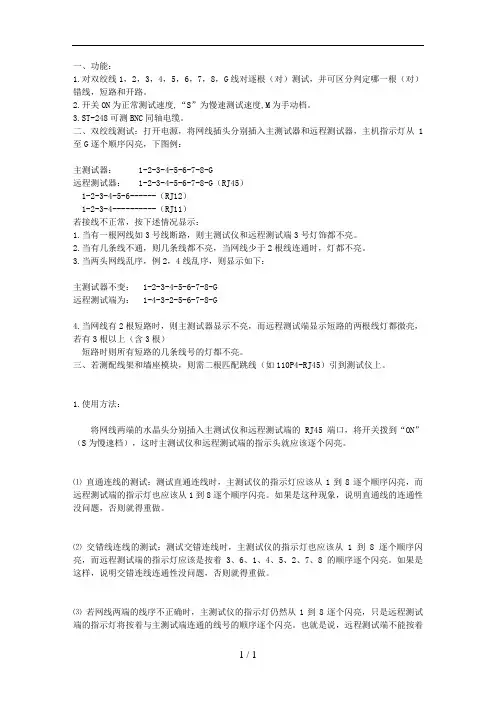

一、功能：1.对双绞线1，2，3，4，5，6，7，8，G线对逐根（对）测试，并可区分判定哪一根（对）错线，短路和开路。
2.开关ON为正常测试速度,“S”为慢速测试速度,M为手动档。
3.ST-248可测BNC同轴电缆。
二、双绞线测试：打开电源，将网线插头分别插入主测试器和远程测试器，主机指示灯从1至G逐个顺序闪亮，下图例：主测试器： 1-2-3-4-5-6-7-8-G远程测试器： 1-2-3-4-5-6-7-8-G（RJ45）1-2-3-4-5-6------（RJ12）1-2-3-4----------（RJ11）若接线不正常，按下述情况显示：1.当有一根网线如3号线断路，则主测试仪和远程测试端3号灯饰都不亮。
2.当有几条线不通，则几条线都不亮，当网线少于2根线连通时，灯都不亮。
3.当两头网线乱序，例2，4线乱序，则显示如下：主测试器不变： 1-2-3-4-5-6-7-8-G远程测试端为： 1-4-3-2-5-6-7-8-G4.当网线有2根短路时，则主测试器显示不亮，而远程测试端显示短路的两根线灯都微亮，若有3根以上（含3根）短路时则所有短路的几条线号的灯都不亮。
三、若测配线架和墙座模块，则需二根匹配跳线（如110P4-RJ45）引到测试仪上。
1.使用方法：将网线两端的水晶头分别插入主测试仪和远程测试端的RJ45端口，将开关拨到“ON”（S为慢速档），这时主测试仪和远程测试端的指示头就应该逐个闪亮。
⑴直通连线的测试：测试直通连线时，主测试仪的指示灯应该从1到8逐个顺序闪亮，而远程测试端的指示灯也应该从1到8逐个顺序闪亮。
如果是这种现象，说明直通线的连通性没问题，否则就得重做。
⑵交错线连线的测试：测试交错连线时，主测试仪的指示灯也应该从1到8逐个顺序闪亮，而远程测试端的指示灯应该是按着3、6、1、4、5、2、7、8的顺序逐个闪亮。
如果是这样，说明交错连线连通性没问题，否则就得重做。
⑶若网线两端的线序不正确时，主测试仪的指示灯仍然从1到8逐个闪亮，只是远程测试端的指示灯将按着与主测试端连通的线号的顺序逐个闪亮。
晶体管测试仪使用说明输入电压：直流6.8V-12V工作电流30mA左右，输入7.5V直流电压时实测●晶体管测试仪控制测试仪由一个旋转编码器开关控制，旋转编码器开关一共可以有4种操作，短按、长按、左旋、右旋。
在关机状态下短按一次，就能打开电源，开始测试。
在一次测试完成后，如果没有检测到器件。
长按开关或者左右旋转开关可以进入功能菜单，进入功能菜单后，左旋或者右旋开关可以在菜单项上下选择，要进入某一个功能项，则短按一次开关。
当需要从某个功能里退出时，则长按开关。
●测试器件测试仪一共有3个测试点，TP1、TP2、TP3。
这三个测试点在测试座里的分布如下：在测试座的右边是贴片元件的测试位置，上面分别有数字1,2,3,各代表TP1、TP2、TP3测试只有2个引脚的元件时，引脚不分测试顺序，2个引脚任意选择2个测试点，3个脚的器件引脚分别放到三个测试点中，不分顺序。
经过测试后，测试仪自动识别出元件的引脚名称、所在的测试点，并显示在屏幕上。
测试只有2个脚的元件时，如果使用的是TP1和TP3两个测试点，则测试完成后自动进入连续测试模式，这样可以连续的同步测量TP1和TP3上的元件，不用再按开关。
如果使用的是“TP1和TP2”或者“TP2和TP3”测试，则只测试一次。
要再一次测试则按一次开关。
测试电容器前，先给电容器放电，再插入测试座测量，否则有可能损坏测试仪的单片机。
●校准测试仪校准是用于消除自身元器件的误差，使得最后的测试结果更加精确。
校准分为快速校准和全功能校准。
快速校准的操作方法：用导线将三个测试点TP1、TP2、TP3短接，然后按下测试按钮，同时注意观察屏幕。
屏幕颜色会变成黑底白字，在出现提示信息”Selftest mode..? ”后，按一下测试按钮，就进入到快速校准过程；如果在出现提示信息“Selftest mode..?”后，2秒钟内没有按键，则进行一次正常的测试过程，最后显示出短接TP1、TP2、TP3三个测试点导线的电阻值。
OMEGAHHM30Digital LCR MeterOMEGAnet On-Line Service Internet e-mail **************Servicing North America:USA: ISO 9001 Certified Canada:One Omega Drive, Box 4047976 Bergar Stamford, CT 06907-0047Laval (Quebec) H7L5A1 Tel: (203) 359-1660Tel: (514) 856-6928 FAX: (203)359-7700FAX: (514) 856-6886e-mail:**************e-mail:**************SPECIFICATIONSDisplay: 3½ digit liquid crystal display (LCD) with a maximum reading of 1999. Polarity: Automatic, positive implied, negative polarity indication. Overrange: (OL) or (-OL) is displayed.Zero: Automatic.Low battery indication: the "" is displayed when the battery voltage drops below the operating level.Measurement rate: 2.5 times per second, nominal.Operating Environment: 0°C to 40°C at < 70% relative humidity.Storage Temperature: -20°C to 60°C, 0 to 80% R.H. with battery removed from meter.Accuracy: Stated accuracy at 23°C ± 5°C, <75% relative humidity. Power: single standard 9-volt battery.Battery life: 30 hours typical.Dimensions: 200mm (H) x 90mm (W) x 40mm (D).Weight: Approx. 14 oz. (400g) including battery.Accessories: One pair test leads, One spare fuse installed, 9V battery and Operating Instructions.Ranges: 20W,200W,2K W,20K W,200K W,2M W,20M WResolution: 20W range 10m WAccuracy: ±(1.0%rdg + 10dgts) on 20W range±(0.3%rdg + 3dgts) on 200W range±(0.3%rdg + 1dgt) on 2K W to 2M W ranges±(2.0%rdg + 2dgts) on 20M W rangeOpen circuit volts:6.5VDC on 20W to 200W Ranges1.2VDC on other rangeOverload protection: All ranges 25VDC or AC rmsNote: in the range 20W, subtract residual offset reading from result.DIODE TESTééIncluding: , , microwave , zener (<6.8V)Test current: 3mA (approx)Open voltage: 8VDC typicalAccuracy:±(10%rdg +10dgts)Display: forward junction voltageOverload protection: 25VDC or AC rmsRanges: 200pF,2nF,20nF,200nF,2µF,20µF,200µF,2000µFAccuracy:±(1.0%rdg + 3dgts) on 200pF to 200nF ranges±(2.0%rdg + 3dgts) on 2µF to 200µF ranges±(3.0%rdg + 3dgts) on 2000µF range: £1000µF±(5.0%rdg + 10dgts) >1000µFTest freguency:1000Hz on 200pF to 2µF range100Hz on 20µF to 200µF range10Hz on 2000µF rangeTemperature Coefficient:£0.5µF: 0.1%/°C>0.5µF: 0.2%/°COverload protection: 0.1A/250V fast blow fuseNote: in lower range 200pF, 2nF subtract residual offset reading from result with test leads opening.INDUCTANCERanges: 200µH,2mH,20mH,200mH,2H,20H,200HAccuracy:±(3.0%rdg + 3dgts) on 200µH to 200mH ranges±(5.0%rdg + 10dgts) on 2H to 200H rangesTest freguency:1000Hz on 200µH to 2H ranges100Hz on 20H to 200H rangesTemperature Coefficient:£0.5H: 0.2%/°C>0.5H: 0.5%/°COverload protection: 0.1A/250V fast blow fuseNote: in lower range 200µH, 2mH subtract residual offset reading from result with test leads being shorted.OPERATIONHowever, electrical noise or intense electromagnetic fields in the equip-ment may disturb the measurement circuit. Measuring instruments will also respond to unwanted signals that may be present within the measurement circuit. Users should exercise care and take appropriate precautions to avoid misleading results when making measurements in the presence of elec-tronic interference.Capacitance1.Dischange capacitors before trying to measure it.2.Set the Range to the desired C range.3.Insert the leads directly in to socket or test leads sockets.4.Never apply an external voltage to sockets damage to the meter may resuet.5.Read the capacitance directly from the display.Note: in lower range 200pF, 2nF subtract residual offset reading from result with test leads opening.Inductance1. Set the Ranges to the desired L range.2. never apply an external voltage to the sockets damage to the meter may result.3. Insert the inductor leads derectly into sockets or test leards sockets.4.Read the inductance directly from the display.Note:in loues range 200µH, 2mH subtract residual offset reading from result with test leads being shorted.Resistance1. Set the Function/Range switch to the desired resistance range.2. Remove power from the equipment under test.3. Connect the red test lead to the W" + " jack and the black test lead to the W" -" jack.4. Touch the probes to the test points. In ohms, the value indicated in the display is the measured value of resistance.WARNINGThe accuracy of the functions might be slightly affected, when exposed to a radiated electromagnetic field environment, eg, radio, telephone or similar.Note:in the range 20W, subtract residual offset reading from result.Diode Tests and Continuity Measurements1. Connect the red test lead to the " + " jack and the black test lead to the" -" jack.éé2. Set the Function/Range switch to the , , microwave , zener position.3. Turn off power to the circuit under test.4. Touch probes to diodes. A forward-voltage drop on diode. microwave diode about 0.6VDC typical, LED about 2VDC typical, zener diode about its shown voltage .5. Reverse probes. if the diode is good, diode, microwave diode. LED about open voltage 8VDC typical, zener diode about 0.7V typical.6. If the junction is measured in a circuit and a low reading is obtained with both lead connections, the junction may be shunted by a resistance of less than 1k W. In this case the diode must be disconnected from the circuit for accurate testing.MAINTENANCEWARNINGRemove test leads before changing battery or fuseor performing any servicing.Battery ReplacementPower is supplied by a 9 volt "transistor" battery. (NEDA 1604 IEC 6F22). The "" appears on the LCD display when replacement is needed. To replace the battery, remove the two screws from the back of the meter and lift off the battery case. Remove the battery from battery contacts.Fuse ReplacementIf no capacitance and inductance measurements are possible, check for a blown overload protection fuse.For access to fuses, remove the two screws from the back of the meter and lift off the battery case. Replace F1 only with the original type 0.1A/250V, fast acting fuse.CleaningPeriodically wipe the case with a damp cloth and detergent, do not use abrasives or solvents.WARRANTY / DISCLAIMEROMEGA ENGINEERING, INC. warrants this unit to be free of defects in materials and workmanship for a period of 13 months from date of purchase. OMEGA Warranty adds an additional one (1) month grace period to the normal one (1) year product warranty to cover handling and shipping time. This ensures that OMEGA's customers receive maximum coverage on each product.If the unit should malfunction, it must be returned to the factory for evaluation. OMEGA's Customer Service Department will issue an Authorized Return (AR) number immediately upon phone or written request. Upon examination by OMEGA, if the unit is found to be defective it will be repaired or replaced at no charge. OMEGA's WARRANTY does not apply to defects resulting from any action of the purchaser, including but not limited to mishandling, improper interfacing, operation outside of design limits, improper repair, or unauthorized modification. This WARRANTY is VOID if the unit shows evidence of having been tampered with or shows evidence of being damaged as a result of excessive corrosion; or current, heat moisture or vibration; improper specification; misapplication; misuse or other operating conditions outside of OMEGA's control. Components which wear are not warranted, including but not limited to contact points, fuses, and triacs.OMEGA is pleased to offer suggestions on the use of its various products. However, OMEGA neither assumes responsibility for any omissions or errors nor assumes liability for any damages that result from the use of its products in accordance with information provided by OMEGA, either verbal or written. OMEGA warrants only that the parts manufactured by it will be as specified and free of defects. OMEGA MAKES NO OTHER WARRANTIES OR REPRESENTATIONS OF ANY KIND WHATSOEVER, EXPRESSED OR IMPLIED, EXCEPT THAT OF TITLE AND ALL IMPLIED WARRANTIES INCLUDING ANY WARRANTY OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE ARE HEREBY DISCLAIMED. LIMITATION OF LIABILITY: The remedies of purchaser set forth herein are exclusive and the total liability of OMEGA with respect to this order, whether based on contract, warranty, negligence, indemnification, strict liability or otherwise, shall not exceed the purchase price of the component upon which liability is based. In no event shall OMEGA be liable for consequential, incidental or special damages.CONDITIONS: Equipment sold by OMEGA is not intended to be used, nor shall it be used: (1) as a "Basic Component" under 10 CFR 21 (NRC), used in or with any nuclear installation or activity; or (2) in medical applications or used on humans. Should any Product(s) be used in or with any nuclear installation or activity, medical application, used on humans, or misused in any way, OMEGA assumes no responsibility as set forth in our basic WARRANTY / DISCLAIMER language, and additionally, purchaser will indemnify OMEGA and hold OMEGA harmless from any liability or damage whatsoever arising out of the use of the Product(s) in such a manner.RETURN REQUESTS / INQUIRIESDirect all warranty and repair requests/inquiries to the OMEGA Customer Service Department. BEFORE RETURNING ANY PRODUCT(S) TO OMEGA, PURCHASER MUST OBT AIN AN AUTHORIZED RETURN (AR) NUMBER FROM OMEGA'S CUSTOMER SERVICE DEP ARTMENT (IN ORDER TO AVOID PROCESSING DELAYS). The assigned AR number should then be marked on the outside of the return package and on any correspondence.The purchaser is responsible for shipping charges, freight, insurance and proper packaging to prevent breakage in transit.FOR WARRANTY RETURNS, please have the following information available BEFORE contacting OMEGA:1.P.O. number under which the product was PURCHASED.2.Model and serial number of the product under warranty, and3.Repair instructions and/or specific problems relative to theproduct.FOR NON-WARRANTY REPAIRS, consult OMEGA for current repair charges. Have the following informationavailable BEFORE contacting OMEGA:1.P.O. number to cover the COST of the repair.2.Model and serial number of product , and3.Repair instructions and/or specific problems relative to theproduct.OMEGA's policy is to make running changes, not model changes, whenever an improvement is possible. This affords our customers the latest in technology and engineering. OMEGA is a registered trademark of OMEGA ENGINEERING, INC. © Copyright 1999 OMEGA ENGINEERING, INC. All rights reserved. This document may not be copied, photocopied, reproduced, translated, or reduced to any electronic medium or machine-readable from, in whole or in part, without prior written consent of OMEGA ENGINEERING, INC.Where Do I Find Everything I Need for Process Measurement and Control?OMEGA...Of Course!TEMPERATUREþThermocouple, RTD & Thermistor Probes, Connectors, Panels & Assemblies þWire: Thermocouple, RTD & Thermistor þCalibrators & Ice Point ReferencesþRecorders, Controllers & Process Monitors þInfrared PyrometersPRESSURE/STRAIN AND FORCEþTransducers & Strain GaugesþLoad Cells & Pressure GaugesþDisplacement TransducersþInstrumentation & AccessoriesFLOW/LEVELþRotameters, Gas Mass Flowmeters& Flow ComputersþAir Velocity IndicatorsþTurbine/Paddlewheel SystemsþTotalizers & Batch ControllerspH/CONDUCTIVITYþpH Electrodes, Testers & AccessoriesþBenchtop/Laboratory MetersþControllers, Calibrators, Simulators& PumpsþIndustrial pH & Conductivity Equipment DATA ACQUISITIONþData Acquisition &Engineering SoftwareþCommunications-Based Acquisition SystemsþPlug-in Cards for Apple, IBM& CompatiblesþDatalogging SystemsþRecorders, Printers & Plotters HEATERSþHeating CableþCartridge & Strip HeatersþImmersion & Band HeatersþFlexible HeatersþLaboratory Heaters ENVIRONMENTAL MONITORING AND CONTROL þMetering & Control Instrumentation þRefractometersþPumps & TubingþAir, Soil & Water MonitorsþIndustrial Water & Wastewater TreatmentþpH, Conductivity & Dissolved Oxygen InstrumentsM-2889/0799。
