01冷水机组基本原理与结构Chapter制冷循环热交换控制系统030201冷水机组工作原理01020304将制冷剂压缩，提高其压力和温度，为制冷循环提供动力。
压缩机制冷剂在此处吸收热量并蒸发，从而降低冷却水的温度。
蒸发器制冷剂在此处释放热量并冷凝成液体，将热量传递给冷却水或空气。
冷凝器控制制冷剂流量，降低其压力和温度，实现制冷剂的节流降压。
膨胀阀冷水机组主要部件及作用制冷剂循环过程压缩过程冷凝过程节流过程蒸发过程02冷水机组选型与设计Chapter01020304制冷量需求能源效率环境条件可靠性要求选型依据及参数确定设备配置与布局规划设备配置设备布局管道连接管道材料选择管道规格设计管道保温措施管道安装要求系统管道设计要点03冷水机组安装与调试Chapter01了解机组结构、性能及安装要求020304检查机组各部件是否完好无损确认安装场地符合要求，如承重、通风等准备好安装所需的工具、材料和人员安装前准备工作及注意事项设备就位、找平与固定方法设备就位将机组放置在预定位置，确保机组水平找平使用水平仪等工具对机组进行找平，确保机组稳定固定使用地脚螺栓等固定件将机组固定在基础上密封性检查对连接好的管道进行密封性检查，确保无泄漏管道连接按照设计要求连接机组与系统管道注意事项在连接管道时，应注意避免强力对接和扭曲管道，以免影响密封性和机组性能。
同时，在密封性检查合格后，方可进行下一步的调试工作。
系统管道连接及密封性检查04冷水机组运行与维护管理Chapter启动前检查及准备工作电源检查冷却水系统检查冷冻水系统检查机组外观检查通过冷却水温度传感器实时监测冷却水进、出水温度，确保其在设定范围内。
冷却水温度监控冷冻水温度监控机组负荷监控压缩机运行状态监控通过冷冻水温度传感器实时监测冷冻水进、出水温度，确保其在设定范围内。
通过机组控制系统实时监测机组负荷变化，根据负荷变化调整机组运行状态。
通过压缩机运行电流、电压、功率等参数监控压缩机运行状态，确保其正常运行。

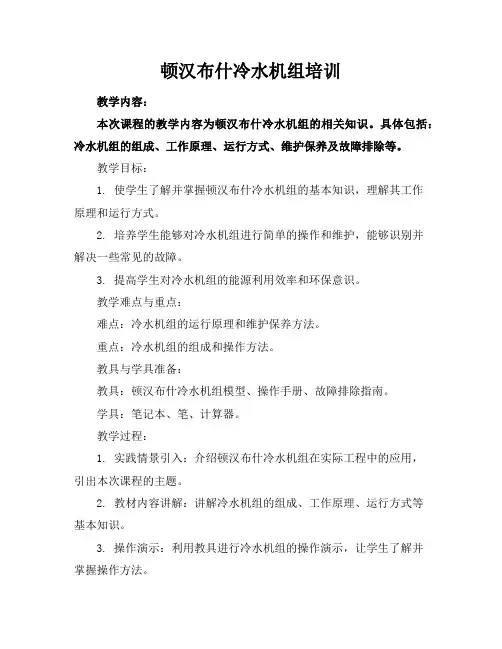

顿汉布什冷水机组培训教学内容：本次课程的教学内容为顿汉布什冷水机组的相关知识。
具体包括：冷水机组的组成、工作原理、运行方式、维护保养及故障排除等。
教学目标：1. 使学生了解并掌握顿汉布什冷水机组的基本知识，理解其工作原理和运行方式。
2. 培养学生能够对冷水机组进行简单的操作和维护，能够识别并解决一些常见的故障。
3. 提高学生对冷水机组的能源利用效率和环保意识。
教学难点与重点：难点：冷水机组的运行原理和维护保养方法。
重点：冷水机组的组成和操作方法。
教具与学具准备：教具：顿汉布什冷水机组模型、操作手册、故障排除指南。
学具：笔记本、笔、计算器。
教学过程：1. 实践情景引入：介绍顿汉布什冷水机组在实际工程中的应用，引出本次课程的主题。
2. 教材内容讲解：讲解冷水机组的组成、工作原理、运行方式等基本知识。
3. 操作演示：利用教具进行冷水机组的操作演示，让学生了解并掌握操作方法。
4. 故障排除练习：让学生利用教具模拟冷水机组的常见故障，并进行故障排除练习。
5. 能源利用与环保：讲解冷水机组的能源利用效率和环保意义，提高学生的环保意识。
6. 随堂练习：布置一些与冷水机组相关的练习题，巩固所学知识。
7. 课后作业：布置一些实际操作题，让学生在课后进行实际操作练习。
板书设计：冷水机组的组成、工作原理、运行方式、操作方法、维护保养、故障排除等。
作业设计：1. 简述顿汉布什冷水机组的工作原理。
答案：顿汉布什冷水机组通过压缩机对制冷剂进行压缩，使其温度升高，然后通过冷凝器将热量散发到外界。
同时，制冷剂在蒸发器中吸收热量，实现制冷效果。
2. 描述冷水机组的操作步骤。
答案：冷水机组的操作步骤包括：启动前检查、启动、运行、停止、故障排除等。
3. 简述冷水机组的维护保养方法。
答案：冷水机组的维护保养方法包括：定期检查、清洁、更换零部件等。
课后反思及拓展延伸：本次课程让学生掌握了顿汉布什冷水机组的基本知识和操作方法，但在故障排除和维护保养方面还需加强练习。
发电机氢气系统及定冷水系统培训完整资料氢系统设计要求1.发电机氢冷系统（含置换介质系统）及氢气压力自动控制装置应能满足发电机充氢、自动补氢、排氢及中间气体介质置换工作的要求，应能自动监测和保持氢气的额定压力、规定纯度及冷氢温度等。
2、发电机氢冷系统为闭式氢气循环系统，热氢通过发电机的氢气冷却器由冷却水冷却。
发电机氢气冷却器宜采用多片套管式结构，发电机氢气冷却器由卖方提供，材质采用BFe30白铜管。
3、发电机应设置氢气干燥器（吸附式），设有氢气湿度在线检测仪（进口）,其入口应设树脂型除油器，干燥装置应保证在额定氢压下机内氢气露点不大于-5°C同时又不低于-25℃。
发电机充、补氢气的露点≤-50o C o干燥器氢气处理量应不小于100Nm3/h。
发电机设液位检测报警装置。
4、为了测量氢气冷却器的冷氢和热氢，共埋置4个双支热电阻（PtlOO三线制）。
5、两侧氢气冷却器冷却水流量分别由两个阀门站分路控制，氢气冷却器进出水管路应对称布置。
6、对氢冷发电机氢系统的要求。
1）氢冷却器冷却水直接冷却的冷氢温度一般不超过46o C o氢冷却器冷却水进水设计温度38o C o2 ）氢气纯度不低于95%时，应能在额定条件下发出额定功率。
但计算和测定效率时的基准氢气的纯度应为98%o3 ）机壳和端盖,应能承受压力为LoMPa历时15分钟的水压试验，以保证运行时内部氢爆不危及人身安全。
4 ）氢气冷却器工作水压为0.35MPa以上时，试验水压不低于工作水压的2倍。
5 ）冷却器应按单边承受0∙8MPa压力设计。
6 ）发电机在旋转中在额定氢压下，漏氢量小于」l_Nm3/24h。
三、氢气系统的主要特征大容量水氢氢冷汽轮发电机，为冷却定子铁芯和转子绕组，要求建立一套专门的供气系统。
这种系统应能保证给发电机补氢和补漏气，自动地监诩口保持电机内的额定压力、规定的纯度以及冷却器端的氢温。
各种不同型号的汽轮发电机，供气系统基本上相同,其主要特征如下：1.氢气由中央制氢站或储氢罐提供。
冷水机培训课件一、引言冷水机是一种广泛应用于工业生产、科学研究、医疗卫生等领域的设备，其主要功能是通过制冷系统将水冷却至设定温度，以满足各种生产、实验和测试的需求。
为了提高冷水机的操作水平和维护技能，本课件将详细介绍冷水机的原理、结构、操作、维护及常见故障处理方法，帮助学员更好地理解和掌握冷水机的相关知识。
二、冷水机原理及结构1.冷水机原理冷水机的工作原理是利用制冷剂在蒸发器、压缩机、冷凝器和膨胀阀等部件中循环流动，吸收热量并释放热量，从而实现制冷的目的。
具体过程如下：（1）制冷剂在蒸发器中吸收被冷却物体的热量，蒸发成气态。
（2）气态制冷剂进入压缩机，被压缩成高温高压气体。
（3）高温高压气体经过冷凝器，释放热量，凝结成液态。
（4）液态制冷剂通过膨胀阀，压力降低，温度进一步降低。
（5）低温低压的液态制冷剂再次进入蒸发器，吸收热量，完成一个制冷循环。
2.冷水机结构冷水机主要由压缩机、冷凝器、蒸发器、膨胀阀、电控系统等部件组成。
（1）压缩机：是冷水机的核心部件，负责将制冷剂压缩成高温高压气体。
（2）冷凝器：用于将高温高压的制冷剂冷却并凝结成液态。
（3）蒸发器：制冷剂在蒸发器中吸收被冷却物体的热量，实现制冷。
（4）膨胀阀：调节制冷剂流量，使制冷剂在蒸发器中充分吸收热量。
（5）电控系统：负责控制冷水机的运行、保护等功能。
三、冷水机操作及维护1.操作步骤（1）检查电源：确保电源电压稳定，接地良好。
（2）检查制冷系统：确认制冷剂充足，无泄漏。
（3）设定温度：根据需求设定冷水机的温度。
（4）启动冷水机：打开电源开关，启动压缩机。
（5）观察运行：检查压缩机、冷凝器、蒸发器等部件是否正常工作。
（6）调节温度：根据实际需求，调整膨胀阀开度，控制制冷剂流量。
2.维护方法（1）定期检查：检查电源、制冷系统、电控系统等部件，确保设备正常运行。
（2）清洁保养：定期清洗冷凝器、蒸发器等部件，提高制冷效果。
（3）更换制冷剂：根据制冷剂的使用寿命，定期更换制冷剂。
冷水机培训课件xx年xx月xx日•冷水机的基本原理•冷水机的操作与维护•冷水机的性能特点与选型•冷水机与其他设备的比较目•冷水机的生产与加工•冷水机的安装与调试录01冷水机的基本原理冷水机是一种制冷设备，通过循环冷却水来控制产品温度，广泛应用于各种工业领域。
冷水机定义冷水机主要由制冷剂循环系统、水循环系统、电控系统和机体等组成。
冷水机组成冷水机的定义与组成制冷剂循环制冷剂在蒸发器中吸收外界热量，发生气化，产生低温低压气体，经压缩机压缩后变成高温高压气体，进入冷凝器中冷凝放热，变为液态制冷剂，通过节流阀进入蒸发器，完成制冷剂循环。
水循环水在冷水机中通过蒸发器吸收制冷剂的冷量，变成低温冷却水，对产品进行冷却，之后通过水泵进入冷凝器中加热，再回到蒸发器中继续冷却，完成水循环。
冷水机的工作原理制造业中广泛使用冷水机来控制产品加工过程中的温度，保证产品质量。
冷水机的应用领域制造业冷水机用于制冷行业中的冷库、冷藏车等制冷设备中，提供稳定的制冷效果。
制冷行业冷水机还应用于其他领域，如化工、制药、食品等行业中的冷却设备，以及实验室、医疗等场所的制冷设备中。
其他领域02冷水机的操作与维护冷水机的操作步骤检查电源是否正常，确保设备正确连接。
开启电源开启制冷剂循环设定温度监控运行打开制冷剂循环泵，确保制冷剂流动畅通。
根据生产需求，调整制冷温度至适宜范围。
密切关注制冷剂压力、温度、电流等参数，确保设备正常运行。
冷水机的日常维护定期检查制冷剂管道的连接部位，防止泄漏。
检查制冷剂管道定期清理冷凝器表面的水垢，提高散热效果。
清理水垢定期检查制冷剂的压力，确保其在正常范围内。
检查制冷剂压力定期检查电气部件，如电源、接触器等，确保其正常工作。
检查电气部件冷水机的故障排除发现制冷剂泄漏时，立即关闭主电源，排放制冷剂，修复泄漏部位。
制冷剂泄漏制冷效果差电源故障液体制冷剂不足发现制冷效果差时，检查冷凝器表面是否清洁，检查制冷剂管道是否畅通，检查制冷剂压力是否正常。
第一章制冷技术制冷技术第1讲绪论一、基本概念制冷：利用人工的方法，把某物体或某空间的温度降低到低于周围环境的温度，并使之维持在这一低温的过程。
二、制冷方法•实质：将热量从被冷却对象中转移到环境中★制冷≠冷却•制冷技术：制冷技术就是研究如何获得低温的一门科学技术。
•制冷机：实现制冷所需的机器和设备。
特点：必须消耗能量——电能、机械能等•制冷剂：制冷机中把热量从被冷却介质传给环境介质的内部循环流动的工作介质。
常用制冷剂：R22 R134a R407C R404A R410A•制冷循环：在制冷机中，制冷剂周而复始吸热、放热的流动循环。
•液体汽化制冷：利用液体气化吸热原理。
如：蒸汽压缩式制冷、吸收式制冷、吸附式制冷、蒸汽喷射式制冷等。
★我们公司冷水机属蒸汽压缩式制冷。
•气体膨胀制冷：将高压气体做绝热膨胀，使其压力、温度下降，利用降温后的气体来吸取被冷却物体的热量从而制冷。
•热电(电子)制冷：利用某种半导体材料的热电效应。
三、制冷技术分类按照制冷温度大小，分为三类：•普通制冷：t＞－120℃•深度制冷：－120℃＞t＞－253℃•超低温制冷：t＜－253℃★空调用制冷技术及生产制造业用制冷技术属于普通制冷。
四、发展概况•1934年美国人波尔金斯试制成功了第一台以乙醚为工质、闭式循环的蒸汽压缩式制冷机。
•1830～1930，主要采取NH3、HCS、CO2、空气等作为制冷剂；•1930～1990，主要采用氟里昂作为制冷剂；1990～，积极寻找无污染的制冷剂，替代氟利昂。
五、制冷技术的应用•日常生活：家用冰箱、空调，啤酒、冷饮、饮料的生产。
★空调工程：商用空调、大型中央空调，光学仪器仪表、精密计量量具等试验室，计算机房的温湿度控制。
★工业制造业：工业成型冷却、精密机床油压系统冷却、激光机发热管、冲床模头、电解液等冷却。
•食品工程：食品保鲜、贮藏、加工、运输等。
如冷加工设备、冷冻冷藏库等。
•农业：人工气候室、种子贮存以及育苗等；•医疗卫生事业：血浆、疫苗及某些特殊药品的低温保存；•国防工业和现代科学：人工降雨；在高寒地区使用的发动机、汽车、常规武器的环境模拟试验等。
冷水机组培训课件•冷水机组基本概念与原理•冷水机组结构与组成部件•制冷循环系统与操作流程•节能技术与维护保养策略目录•安全操作规程与环境保护要求•实际操作演示环节冷水机组基本概念与原理冷水机组定义及作用0102冷水机组通过压缩机将制冷剂压缩成高温高压气体，然后通过冷凝器将其冷却成高压液体。
高压液体通过膨胀阀进入蒸发器，由于压力降低，制冷剂在蒸发器中蒸发吸热，从而将冷冻水冷却。
冷却后的冷冻水通过水泵输送到应用场合，完成冷却循环。
工作原理简介常见类型及其特点结构紧凑、运行平稳、能效比高，适用于中大型空调系统。
制冷量大、效率高、运行可靠，适用于大型中央空调系统。
结构简单、价格较低、维护方便，适用于小型空调和工业冷却系统。
以热能为动力，无需电力驱动，适用于电力紧张或有余热的场合。
螺杆式冷水机组离心式冷水机组活塞式冷水机组吸收式冷水机组空调领域食品加工领域市场现状工业冷却领域应用领域与市场现状冷水机组结构与组成部件压缩机类型及性能参数压缩机类型性能参数冷凝器结构和散热方式冷凝器结构散热方式蒸发器设计要点设计要点种类膨胀阀或毛细管作用膨胀阀作用毛细管作用与膨胀阀类似，起到节流降压作用，但结构更简单，适用于小型冷水机组。
其他辅助设备功能介绍01020304油分离器干燥过滤器视液镜电磁阀制冷循环系统与操作流程制冷剂选择及充注量计算充注量计算方法制冷剂类型与特性掌握根据冷水机组型号、制冷量等参数计算制冷剂充注量的方法。
充注操作注意事项压缩过程冷凝过程膨胀过程蒸发过程制冷循环过程剖析熟悉开机前需要对冷水机组进行的各项检查，如电源、制冷剂压力等。
开机前检查开机操作步骤停机操作步骤调试方法与技巧掌握冷水机组的开机操作流程，包括启动冷却水泵、冷冻水泵和压缩机等。
熟悉冷水机组的停机操作流程，包括关闭压缩机、冷却水泵和冷冻水泵等。
了解冷水机组调试的方法和技巧，包括制冷量、制冷剂压力等参数的调整。
开机、停机和调试流程故障诊断与排除方法常见故障类型故障诊断方法排除故障措施预防措施与维护建议节能技术与维护保养策略高效压缩机技术热回收技术变频调速技术030201节能技术应用案例分享日常维护保养计划制定清洁机组表面定期清洁机组表面灰尘和污垢，保持散热良好。
