发动机气缸密封性测试方法

3.2汽缸密封性检测汽车检测与诊断技术Inspection and Diagnosis of Automobile河南工业大学机电学院汽车工程系题目：第2节气缸密封性检测授课类型：讲授课时数：2教学目的：掌握发动气缸密封性的检测原理和方法。

重点难点：气缸密封性的检测原理和方法；检测设备的操作及检测结果分析。

第2节气缸密封性检测气缸密封性与发动机气缸活塞组的技术状况直接相关，气缸密封性的检测参数可作为气缸活塞组技术状况的评价指标。

气缸活塞组包括气缸、活塞、活塞环、气门、气缸盖和气缸垫等包围发动机工作介质的零部件。

气缸密封性不良，发动机动力性和经济性下降。

评价气缸密封性的主要参数有：气缸压缩压力、气缸漏气率、曲轴箱窜气量、进气管真空度等。

一、气缸压缩压力检测气缸压缩压力是评价气缸密封性最为直接的指标，并且由于所用仪器简单，测量方便，因此得到广泛应用。

1.利用气缸压力表检测法气缸压力表是一种专用压力表，一般由表头、导管、单向阀和接头等组成。

单向阀处于关闭位置时，可保持测得的气缸压缩压力读数；单向阀打开时，可使压力表指针回零，以用于下次测量。

检测方法1)发动机应运转至正常工作温度，水冷发动机水温75-95℃,风冷发动机机油温度80-90 ℃ 。

2)拆除全部火花塞或喷油器(柴油机)。

3)把节气门和阻风门置于全开位置。

4)把气缸压力表的锥形橡胶接头压紧在被测缸的火花塞孔内，或把螺纹管接头拧在火花塞孔上。

5)用起动机带动曲轴旋转3-5s,指针稳定后读取读数，然后按下单向阀使指针回零。

每个气缸的测量次数应不少于二次。

6)按上述方法依次检测各个气缸。

检测结果分析1)有的汽缸在2-3次测量中，压力读数时高时低,相差较大，说明气门有时关不严。

2)相邻两缸压缩压力读数偏低或很低，而其他缸正常，是由于相邻两缸间气缸衬垫漏气或缸盖螺栓未拧紧所致。

3)一缸或数缸压力读数偏低,可以用清洁而黏度较大的机油20-30mL,注入偏低的汽缸再测量汽缸压力, 若压力读数上升,说明汽缸与活塞组零件磨损过大, 如读数基本无变化,说明气门关闭不严。

项目二汽车汽缸密封性旳检测一、试验内容与规定1.可以严格遵守安全操作规程；2.可以纯熟使用汽车汽缸压力表；3.理解运用汽车压力表旳指示数字分析进行故障诊断。

二、试验课时2课时三、试验器材气缸压力表、真空压力表各一只, 汽车一辆, 火花塞套筒等常规工具一套。

四、操作内容气缸压力表1.用途: 专门用于检查气缸内气体压缩压力大小旳仪器。

2.使用措施:（1）启动发动机并运转到正常工作温度, 熄火并等发动机停止运转后, 卸下所有火花塞；（2）使节气门全开, 将压力表旳连接头压紧在火花塞孔上；（3）运转起动机使发动机转动, 此时仪表上旳指针会逐渐上升, 到某一数值即会停止, 此时旳指示值就是气缸旳压缩压力；（4）按一下按钮, 使指针归零；（5）按以上环节, 反复测量2~3次, 以提高测量精度。

如测定值不不小于规定值, 而进气系统正常, 可阐明气缸与活塞、缸盖存在泄漏, 也许旳原由于气缸、活塞、气门、活塞环出现磨损、烧蚀等不良状况。

如测定值不小于规定值, 而进排气系统正常, 也许旳原由于燃烧室严重积炭。

真空压力表1、用途：测定运转中发动机进气歧管中旳真空度, 由指针旳摆动状态可以判断发动机旳运转状态与否正常。

2.使用措施:（1）启动发动机并运转到正常工作温度, 使发动机保持稳定运转；（2）使用合适旳接头将真空压力表装在指定旳位置即可测定；（3）使用真空压力表测定期, 为了防止指针急速承受压力而影响测定精度, 最佳按照规定措施装设, 开始时请系紧橡胶导管, 然后再缓缓使指针摆动。

怠速时, 表针应稳定在64-71kPa之间, 迅速开闭节气门, 表针应在6.7- 84.6kPa 之间敏捷摆动。

否则, 发动机密封性能, 发动机点火正时、配气正时和电火花不良时或发动机排气系统也许存在异常状况。

对试验获得旳数据应详细分析, 找出也许存在旳故障及隐患五、注意事项1.使用时, 要规范操作, 防止仪表掉落在地；2.橡胶接头要连接牢固, 以免漏气。

气门密封性检测方法气门密封性是指发动机气门在工作过程中与气缸之间是否有泄漏，对于发动机的正常工作非常重要。

以下是几种常用的气门密封性检测方法：1. 压缩测试：将发动机的活塞位置调整至上止点，然后使用压缩仪将气缸压力逐一测量。

若某个气缸的压力较低，可能表示该气缸气门存在泄漏现象。

此时可以使用气泵通过气门进气孔进行压力测试，若压力下降较快，则可以确认气门密封性存在问题。

2. 易燃液体测试：该方法是在发动机不工作的情况下进行的。

首先使用易燃液体（如丙烷或丁烷）喷洒至气门杆位置或气门座与气门的接触表面上，然后观察是否有火焰闪烁的现象。

若火焰出现，则说明气门处存在泄漏。

3. 喷水法：该方法可以较为直观地判断气门的密封性能。

将发动机工作至正常温度后，打开水龙头，使水流从喷嘴中喷射至气门区域。

若水流被吸入气缸内，则说明气门密封性较差。

4. 烟雾测试：使用专用的烟雾机将烟雾通过气门进入气缸，观察是否有烟雾从其它部位冒出。

如果烟雾从气门的座圈、气门杆密封处等位置冒出，则说明相关气门存在泄漏。

5. 涂抹剂法：使用专用的涂抹剂喷在气门杆和气门座之间的接触处，观察是否有涂抹剂被吸入气缸。

若有涂抹剂被吸入，则说明气门密封性存在问题。

通过上述的气门密封性检测方法，可以判断发动机气门密封性的好坏，并及时采取修理措施。

当发现气门存在泄漏时，可以及时更换气门座圈和气门杆油封等零件，以保证发动机的正常运行。

值得注意的是，气门密封性检测是一项精细的工作，需要使用专用工具和设备，并由经验丰富的技术人员进行操作。

在检测过程中，应严格遵守操作规程，确保操作安全，并根据检测结果进行相应的维修和调整。

同时，定期检查和保养发动机也是保证气门密封性的重要措施，可以有效延长发动机的使用寿命。

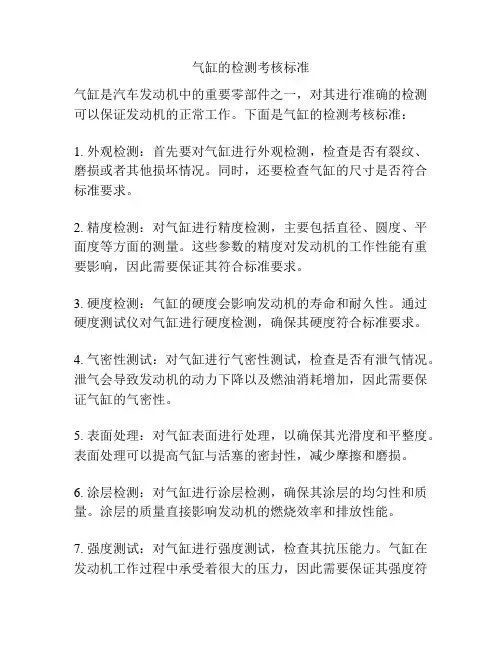

气缸的检测考核标准
气缸是汽车发动机中的重要零部件之一，对其进行准确的检测可以保证发动机的正常工作。

下面是气缸的检测考核标准：
1. 外观检测：首先要对气缸进行外观检测，检查是否有裂纹、磨损或者其他损坏情况。

同时，还要检查气缸的尺寸是否符合标准要求。

2. 精度检测：对气缸进行精度检测，主要包括直径、圆度、平面度等方面的测量。

这些参数的精度对发动机的工作性能有重要影响，因此需要保证其符合标准要求。

3. 硬度检测：气缸的硬度会影响发动机的寿命和耐久性。

通过硬度测试仪对气缸进行硬度检测，确保其硬度符合标准要求。

4. 气密性测试：对气缸进行气密性测试，检查是否有泄气情况。

泄气会导致发动机的动力下降以及燃油消耗增加，因此需要保证气缸的气密性。

5. 表面处理：对气缸表面进行处理，以确保其光滑度和平整度。

表面处理可以提高气缸与活塞的密封性，减少摩擦和磨损。

6. 涂层检测：对气缸进行涂层检测，确保其涂层的均匀性和质量。

涂层的质量直接影响发动机的燃烧效率和排放性能。

7. 强度测试：对气缸进行强度测试，检查其抗压能力。

气缸在发动机工作过程中承受着很大的压力，因此需要保证其强度符
合标准要求。

8. 摩擦测试：对气缸进行摩擦测试，检查其与活塞的摩擦情况。

过高的摩擦会导致发动机功率下降和磨损加剧，因此需要保证摩擦系数在正常范围内。

以上是气缸的检测考核标准，通过对气缸的准确检测可以保证发动机的正常工作，提高其性能和寿命。

同时，还可以减少故障和维修成本，提高汽车的使用寿命和可靠性。

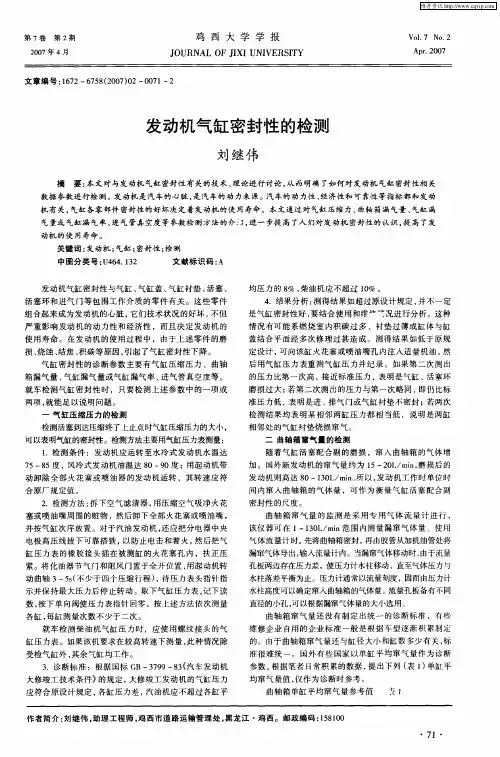

发动机气缸密封性的检测方法气缸密封性的诊断参数主要有气缸压缩压力、曲轴箱漏气量、气缸漏气量、气缸漏气率及进气管真空度等。

气缸密封性的参数缸压、漏气率、进气管真空度。

⑴用气缸压力表检测1）结构气缸压力表一般由压力表头、导管、单向阀和接头等组成。

压力表头多为鲍登管(Bourdon-tube)式，其驱动元件是一根扁平的弯曲成圆圈状的管子，一端为固定端，另一端为活动端。

活动端通过杠杆,齿轮机构与表头指针相连。

当气体压力进入弯管时，弯管伸直。

于是，通过杠杆、齿轮机构带动表头指针摆动，在表盘上指示出气体压力的大小。

2) 检测条件发动机应运转至正常工作温度，用起动机带动己拆除全部火花塞或喷油器的发动机运转，其转速应符合原厂规定。

3) 检测方法拆下发动机空气滤清器，用压缩空气吹净火花塞或喷油器周围的脏物，拆下全部火花塞或喷油器，并按气缸顺序放置。

对于汽油发动机，还应把点火系二次高压总线从分电器端拔下并可靠搭铁，以防止电击或着火。

然后，把气缸压力表的橡胶接头插在被测缸的火花塞或喷油器扎内，扶正压紧。

将节气门(带有阻风门的还包括阻风门)置于全开位置，用起动机转动曲轴3—5s(不少于四个压缩行程)，待气缸压力表指针指示并保持最大压力后停止转动。

取下气缸压力表，记录读数．按下单向阀使气缸压力表指针回零。

4)诊断参数标准对于在用汽车发动机，按照国家标准GBl8565—2001《营运车辆综合性能要求和检验方法》的规定，发动机各气缸压力应不小于原设计规定值的85％；每缸压力与各缸平均压力的差：汽油机应不大于8％，柴油机应不大于l0％。

对于大修竣工发动机．按照国家标准GB／T 15746.2—1995《汽车修理质量检查评定标淮·发动机大修》附录B的规定：大修竣工发动机的气缸压力应符合原设计规定；每缸压力与各缸平均压力的差：汽油机不超过8％，柴油机不超过10％。

⑵用起动电流间接测缸压起动机的电磁转矩为驱动力矩，稳定运转时，应与发动机的起动阻力矩平衡。

气缸密封性的检测方法气缸密封性是发动机工作稳定性和动力输出的重要指标之一，其好坏直接影响着发动机的性能和寿命。

检测气缸密封性的方法有多种，下面我将详细介绍几种常见的方法。

1. 气缸压力检测法：这是一种简单且常用的检测方法，通过测量气缸内的压力来判断气缸密封性。

测试时需要先将发动机熄火，然后拔下所有点火塞，并将气缸压力表连接至点火塞孔，用发动机起动器启动发动机，观察气缸压力表的读数。

正常情况下，各气缸的压力应该相对稳定，且不应有明显的偏差。

如果某个气缸的压力过低或者存在泄漏，就意味着该气缸的密封性出现问题。

2. 晃动检测法：这种方法通常用于发动机正在运转的情况下，通过观察或听觉判断气缸是否存在泄漏。

测试时需要用手或专用工具轻轻晃动发动机，如果听到气缸内有可疑的噪音，或者发动机晃动时感觉有气流冲出，这表明该气缸的密封性可能存在问题。

3. 漏气检测法：这种方法需要使用专用的漏气检测仪器，如漏气测漏仪。

测试时需要将一定的气压注入到气缸内部，然后观察漏气测漏仪的显示情况。

如果漏气测漏仪指示存在气缸泄漏，包括气缸壁、活塞环等部位的泄漏，就可以判断该气缸的密封性存在问题。

4. 排气性能检测法：这种方法是通过测试发动机的排气性能来间接判断气缸密封性。

测试时需要使用排气系统测试仪器，如排气分析仪，通过分析发动机排气中的尾气含量来判断气缸是否存在泄漏。

如果某个气缸的排气含氧量明显高于其他气缸，说明该气缸的密封性可能存在问题。

需要注意的是，以上方法只是常见的气缸密封性检测方法之一，具体使用哪种方法还要根据具体的情况来决定。

此外，在进行气缸密封性检测时，还需要注意安全和正确操作，确保不对发动机和周围设备造成损害。

气缸密封性检测气缸的密封性能可通过检测气缸压缩压力、曲轴箱窜气量、气缸漏气量（率）及进气管真空度进行综合诊断。

（ 1 ）气缸压缩压力的检测。

①用缸压表检测。

各缸缸压应不低于标准值的 85 ％，且各缸缸压差应不大于 3 ％（极限 10 ％）。

如桑塔纳发动机的缸压为 1~1.3MPa 。

②用气缸压力测试仪检测。

可采用压力传感器式气缸压力测试仪、启动电流或启动电压降式气缸压力测试仪、电感放电式气缸压力测试仪检测气缸压力。

（ 2 ）曲轴箱窜气量的检测。

曲轴箱窜气量可用气体流量计检测，一般用作辅助诊断。

第四节发动机润滑不良发动机润滑系常见故障为机油压力过低、机油压力过高、机油质量异常及机油消耗过大等。

一、机油压力过低1 ．故障现象发动机在正常温度和转速下，机油压力表读数始终低于标准值。

2 ．故障原因油压过低有润滑系的原因，也有非润滑系的原因，其故障部位及原因见图 2-7 。

（ 1 ）机油油面过低、粘度过小或变质、混入汽油、冷却液等。

（ 2 ）机油压力指示有误。

如油压表、传感器、油压开关、油压指示灯、油压报警器失效等。

（ 3 ）油底壳漏油、放油螺塞漏油，机油管道、接头漏油、堵塞等。

（ 4 ）机油泵工作不良，机油泵进油滤网堵塞等。

（ 5 ）机油限压阀调整不当、卡滞，或限压阀弹簧过软、折断。

（ 6 ）机油集滤器、滤清器堵塞，密封衬垫损坏漏油，旁通阀堵塞等。

（ 7 ）发动机各轴承轴颈配合间隙过大，轴承盖松动，造成泄油量过大，导致机油压力过低。

3 ．故障诊断（ 1 ）试车检查，利用机油压力表、报警灯或报警器确诊。

（ 2 ）检查机油油面、机油粘度和油质。

（ 3 ）区分机油压力指示系统和润滑系油路故障。

（ 4 ）检查机油滤清器的滤芯、旁通阀是否堵塞，机油滤清器是否漏油等。

（ 5 ）对于外装式限压阀，应进行检查和调整。

（ 6 ）拆检机油泵，检查机油泵齿轮副的端面间隙、径向间隙和啮合间隙，并进行油压、泵油量等性能检测。

（ 7 ）检查曲轴主轴承和连杆轴承、凸轮轴轴承等配合间隙。

气缸密封性检测实验一、实验目的及要求1、发动机密封性检测2、掌握发动机气缸密封性检测仪器结构与原理3、掌握发动机气缸密封性检测方法二、实验预习与准备发动机气缸密封性与气缸、气缸盖、气缸衬垫、活塞、活塞环及进排气门等零件的技术状况有关，在发动机使用过程中，由于上述零件的磨损、烧蚀、结胶和积炭等原因，导致了发动机气缸密封性的下降，进而影响了发动机的动力性、经济性及其使用寿命。

因此，有必要定期对发动机气缸密封性进行检测与判断，并使其能尽可能地保持良好的工作状态。

发动机气缸密封性好坏主要是通过检测气缸压缩压力、曲轴箱漏气量、气缸漏气量(率) 以及进气管真空度等参数来进行分析判断。

实验原理：发动机气缸压缩压力、曲轴箱漏气量、气缸漏气量(率) 以及进气管真空度等检测诊断参数与气缸密封性有着直接的关系。

当上述参数符合发动机技术要求时，表明气缸密封性较好，发动机性能较佳；反之，当上述参数不符合发动机技术要求时，则表明气缸、气缸盖、气缸衬垫、活塞、活塞环及进排气门等部分或全部零件技术状况变坏，气缸密封性变差，发动机性能下降。

因此，可以通过检测发动机工作时气缸压缩压力、曲轴箱漏气量、气缸漏气量(率) 以及进气管真空度中某一项或某几项参数值，并与相应发动机的标准参数值进行比较，来判断发动机气缸密封性和发动机性能好坏。

实验仪器及设备：1、电控发动机实验台架或整车2、气缸压力表三、气缸压力表结构与检测原理常用的气缸压力表是弹簧管式压力表，它主要由压力表头、一个止回和放气阀(单向阀)、导管和接头等组成。

其检测原理是利用表内弹性元件在压力作用下的弹性变形来测量压力，当传递被测压力的介质进入自由端封闭的弹簧管时，管子产生弹性变形，使弹簧管向外伸张，在自由端产生位移，此位移经齿轮机构拨动指针，指示压力值。

气缸压力表接头有螺纹接头和锥形或阶梯橡胶接头两种。

螺纹接头可以拧在火花塞或喷油器的螺纹中，橡胶接头可以压紧在火花塞或喷油器孔中。

第二章汽车发动机的检测与诊断第二节气缸密封性的检测第二节要点5.评价发动机气缸密封性的指标有哪些？如何判断气缸活塞组密封不良？6.简述用气缸压力表测量发动机气缸压缩压力的方法与步骤。

7.简述用真空表检测发动机进气歧管真空度的检测方法和步骤。

8.解释：发动机进气歧管真空度；9.一般在什么转速状态下测量发动机的进气歧管真空度？为什么？气缸密封性差的表现：发动机起动困难或不能起动；最高车速降低；加速距离延长；最大爬坡能力下降；燃料和机油消耗增加；排烟增多且有异常气味等。

影响气缸密封性的因素：气缸与活塞组零件的配合间隙和磨损情况；气缸垫的密封性；配气机构调整的准确性；气门关闭是否严密；燃烧室和活塞顶积炭；机油粘度等。

评价气缸密封性的指标：气缸压缩压力；气缸漏气量（率）；进气歧管真空度；曲轴箱窜气量；一.气缸压缩压力的检测与诊断气缸压缩压力是指缸内压缩终了的压力。

它是气缸密封性最直接的评价指标。

（一）气缸压缩压力的检测1.用气缸压力表检测（1）检测仪表组成：表盘、导管、单向阀、接头。

接头作用：连接火花塞或喷油器安装孔（有螺纹管接头和锥形橡胶接头）；单向阀作用：当阀处于关闭位置时可保持测得的气缸压缩压力读数，当阀打开时可使压力表指针回零。

（2）检测方法1)将发动机运转至正常工作温度（冷却液温度达70～90℃）后停机；2)拧出各缸火花塞或喷油器，以减少曲轴转动阻力。

汽油机还应将节气门和阻风门置于全开位置，以减少进气阻力；3）将气缸压力表锥形橡胶接头压紧在被测缸的火花塞或喷油器安装孔上；4）用起动机带动发动机运转，其转速应符合原厂规定，3～5秒后从压力表上读取最高压力数值；5）为使测量数据准确，每缸应重复测量2～3次，取其平均值作为被测气缸的压缩压力。

6）依次测量各缸，即可得到各缸的压缩压力。

（3）检测特点1）检测实用可靠、简单易行，适用于气缸组技术状况的常规诊断；2）检测效率低，需要拆火花塞或喷油器（柴油机），且需逐缸测量，不适应现代化检测要求；3）检测精度受发动机转速变化的影响大。
