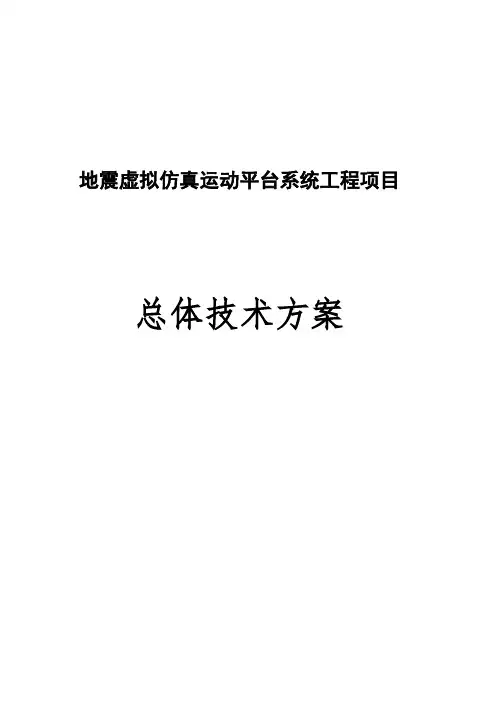

地震虚拟仿真运动平台系统工程项目总体技术方案目录总体建设方案............................................................................................................................................... 11.1项目建设原则.............................................................................................................................. 11.2项目设计依据.............................................................................................................................. 11.3项目技术方案设计方法 .............................................................................................................. 41.4项目总体方案设计...................................................................................................................... 51.4.1总体架构设计...................................................................................................................... 51.4.2总体部署方案设计.............................................................................................................. 71.5功能与性能指标...................................................................................................................... 122分系统建设方案 .............................................................................................................................. 162.1动感体验平台.......................................................................................................................... 162.1.1功能及组成...................................................................................................................... 162.1.2电动六自由度并联机构平台.......................................................................................... 182.1.3体验平台子系统.............................................................................................................. 222.1.4安全性与仿真性分析...................................................................................................... 272.2影音分系统.............................................................................................................................. 412.2.1系统及组成...................................................................................................................... 412.2.2工作原理.......................................................................................................................... 422.2.3投影显示子系统.............................................................................................................. 432.2.4音频子系统...................................................................................................................... 492.2.5视频播放子系统.............................................................................................................. 512.2.6数字影像.......................................................................................................................... 532.3控制分系统.............................................................................................................................. 562.3.1系统功能概述.................................................................................................................. 562.3.2系统实现概要.................................................................................................................. 572.3.3系统设备.......................................................................................................................... 592.3.4控制软件.......................................................................................................................... 612.4实时仿真系统.......................................................................................................................... 632.4.1实时仿真计算机.............................................................................................................. 632.4.2实时仿真软件.................................................................................................................. 632.5地震虚拟仿真综合应用平台 .................................................................................................. 672.5.1整体结构.......................................................................................................................... 682.5.2工作站 ............................................................................................................................. 692.5.3信息管理软件.................................................................................................................. 692.5.4地震仿真模型解算软件.................................................................................................. 702.6辅助分系统.............................................................................................................................. 742.6.1交流供电系统.................................................................................................................. 742.6.2直流供电系统.................................................................................................................. 762.6.3空调通风系统.................................................................................................................. 763全系统软硬件清单及规格 .............................................................................................................. 763.1部件清单及规格...................................................................................................................... 763.2软件开发边界.......................................................................................................................... 774项目预算 .......................................................................................................................................... 79总体建设方案1.1项目建设原则一、专业(1)严格以地震专业知识为系统开发基础。
防灾减灾应急智慧平台系统设计方案设计方案:一、项目背景:随着全球气候变化和人口增长,自然灾害的频发性和破坏性也逐渐增加。
面对灾害的威胁,提高防灾减灾能力和应急响应能力是当务之急。
防灾减灾应急智慧平台系统的设计旨在通过整合多种灾害信息和应急资源,实现灾害预警、信息发布、资源调度和救援指挥等功能,提高灾害应对的效率和准确性。
二、系统功能:1. 灾害数据采集与监测:通过搭建灾害监测传感器网络,实时采集气象数据、地质数据、水文数据等,对各类灾害进行实时监测,并将数据传输到平台。
2. 灾害预警与预测:基于采集到的灾害数据,通过数据分析和模型建立,预测灾害的发生概率和影响范围,并及时发布预警信息给相关部门和群众。
3. 灾害信息发布:将灾害预警信息、灾害发生实况、救援指南等发布到平台的网站或手机应用程序上,方便人们获取最新的灾害信息,做好自我防护措施。
4. 应急资源调度:通过平台的资源管理模块,能够汇总、分析和管理各类应急资源,包括救援人员、救援器具、医疗物资等。
在灾害发生时,能够根据灾情和需求,快速调度合适的资源到灾区,提高救援效率。
5. 灾情评估与救援指挥:通过灾情评估模块,对灾区进行全面的灾情调查与分析,并通过GIS技术快速制图,为救援指挥提供科学依据。
救援指挥模块能够根据灾情、资源和需求,进行救援计划的制定和指挥。
三、系统架构:1. 数据采集层:通过各种传感器、监测设备和无人机等,采集各类灾害相关数据,并进行实时传输和存储。
2. 数据处理与分析层:对采集到的灾害数据进行预处理、清洗和分析,建立灾害预测模型和救援规划。
3. 数据展示与交互层:将处理分析后的数据进行展示和发布,包括灾害预警信息、实时灾情数据、资源调度信息等。
用户可以通过网站或手机应用程序获取相关信息,并进行交互与反馈。
4. 业务管理层:包括灾害信息发布管理、资源调度管理和救援指挥管理等模块,用于对各类业务进行监控、调度和协调。
5. 基础设施层:包括服务器、存储设备、网络设备等硬件设施,提供系统的运行环境和支持。

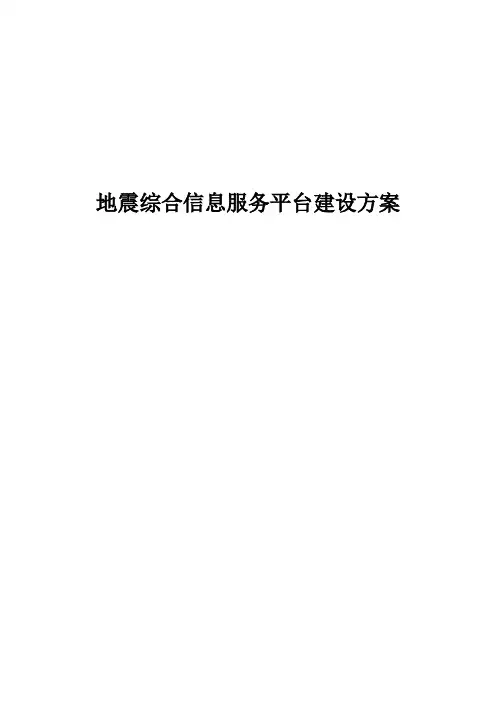

地震综合信息服务平台建设方案目录一、货物需求一览表 (3)二、项目概况 (5)2.1.项目名称 (5)2.2.项目简介 (5)2.2.1. 总体架构 (6)2.2.2. 总体技术架构 (7)2.2.3. 总体数据架构 (9)2.2.4. 总体业务流程分析 (9)2.3.建设目标 (12)2.4.建设要求 (13)2.5.建设内容 (16)三、技术要求 (22)3.1.项目总体要求 (22)3.2.技术和业务规范编制要求 (25)3.3.信息资源规划与数据库建设要求 (25)3.4.应用建设要求 (26)3.5.GIS地图应用要求 (44)3.6.现场数据收集要求 (44)3.7.系统集成与数据迁移要求 (44)3.8.数据对接服务要求 (45)一、货物需求一览表二、项目概况2.1.项目名称安徽省应急管理“6+N”重点领域“三大系统”项目地震领域应急系统—安徽省地震综合信息服务平台。
2.2.项目简介安徽省“6+N”重点领域“三大系统”建设项目由安徽省安委会办公室统筹设计,建设单位主要包括:安徽省应急管理厅、省公安厅、省自然资源厅、省林业局、省水利厅、省地震局、安徽煤监局、省经济和信息化厅、省消防救援总队、省农业农村厅、省气象局、省能源局。
本项目建设单位为安徽省地震局,根据地震领域的行业情况,将建立全省一体化的地震监测预测预警、地震快速响应和技术支撑系统,显著提高地震紧急事件的处置能力和信息服务能力,有效提高全省整体的防震减灾水平,为实现我省不同级别的地震应急指挥技术系统的互联互通打下坚实的基础,实现全省地震应急指挥“一张图”,在保障社会安定和减轻地震灾害方面发挥实效。
本项目为全包软件项目。
2.2.1.总体架构监测能力建设:实现无人台站升级设备远程监控、操作,实时获取动环信息数据,为后续主要评估功能提供参数;预报能力建设:通过多种外部信息接入,增加会商智能化数据联动展示,提升预报会商系统预报、预警评估内容,提升预报、预警评估准确率;地震应急响应能力建设:实现自动触发、快速响应、动态评估、综合分析、数据管理、专题图件产出、评估内容推送等功能。
地震体验台设计方案四川民盛机电工程有限责任公司目录一、系统概述 ....................................................................................... - 2 -1.1设计目的及宗旨................................................................................................ - 2 - 1.2设计依据及原则................................................................................................ - 2 - 1.3系统的优点及特点............................................................................................ - 2 -1.4系统的主要技术参数........................................................................................ - 3 -二、系统概述 .......................................................................................................... - 3 -2.1系统组成............................................................................................................ - 3 - 2.2机械系统............................................................................................................ - 3 - 2.3液压系统............................................................................................................ - 4 - 2.4控制系统............................................................................................................ - 5 - 2.5多媒体系统........................................................................................................ - 5 -2.6特效系统............................................................................................................ - 6 -三、详细方案 .......................................................................................................... - 9 -3.1流程讲解............................................................................................................ - 9 - 3.2三维效果图........................................................................................................ - 9 - 3.3实景参考图........................................................................................................ - 9 - 3.4设备安装.......................................................................................................... - 10 - 3.5系统供电及控制室要求.................................................................................. - 11 -3.6工程进度表...................................................................................................... - 11 -四、系统维护与保养 ............................................................................................ - 11 -4.1操作人员培训.................................................................................................. - 11 -4.2日常保养.......................................................................................................... - 11 -4.3质量维护.......................................................................................................... - 12 -五、系统价格预算 ................................................................................................ - 12 -一、系统概述1.1设计目的及宗旨地震和刮风下雨一样,都是一种不可避免的自然现象,而且地震在我国发生的很频繁,汶川大地震引起世界震惊,给灾区带来巨大的人员牺牲和财产损失。
认识地震、预防地震、开展震中自救,是人类面对的共同课题。
为增强我国青少年儿童的防震减灾意识,普及地震科普知识,响应国家防震减灾的口号我公司联合中国地震局工程力学研究所,设计了适用于各大科技馆、主体教育馆、科普馆、教育基地的地震体验平台系统。
目的只有一个:全面提高我国国民的防震自救水平。
1.2设计依据及原则地震体验平台系统完全按照中国地震局提供的地震波形数据为依据,包括纵波、横波的偏移量、震动频率;以及叠加面波的运动特性。
在中国地震局的支持下,我们获得了第一手的汶川地震原始数据,以原始数据为参考,使得地震模拟体验平台的相关指标达到或者接近达到地震的运动特点。
浅源地震地震波地表特性表现为:纵波先到达、数秒后横波到达纵横波之间会夹杂面波等复合波形。
1.3系统的优点及特点①实景性:视频播放地震现场画面;(选配)②真实性:实时模拟地震横波、纵波、面波;③功能性:视频同步、地震震动、可额外配置闪电、冒烟;④操作性:一键启动自动运行1.4系统的主要技术参数1.4.1一般设计指标和技术要求1)平台设计面积为4.0m×2.0m;2)平台高度为0.65m,运动高度为0.15m;3)平台一次性最多容纳15人;4)载重量 2T1.4.2振动设计指标及技术参数动感模拟通过横波、纵波、振动完成,保证系统运行的安全性和可靠性,具体技术要求如下:●运动平台负载应不低于2000KG●可以提供横波和纵波的震动过程●适用温度-100C- 400C●升降范围不低于150mm●倾斜范围不低于100mm●左右范围不低于50mm●俯仰角 0—8°●运动平台保证整个模拟系统运行过程中的安全性和可靠性1.4.3视景系统设计指标和技术要求●视景延迟不得超过50mv●视景画面帧频为 30帧/S●显示分辨率为 1024*768●视场画面刷新不低于75HZ●视场画面使观者不应有眩晕感1.4.4音响系统指标和要求(选配)音响系统应模拟不同烈度的地震过程环境噪音,同时给出语音提示。
1.4.5控制台的设计指标及要求●控制整个地震平台的运行,使噪声音响、运动平台调一致●控制台的操作简便,使操作人员能够方便的管理、控制。
二、系统概述2.1系统组成地震体验平台系统既集合了传统机械液压系统,也融合新颖的互动体验、多媒体、特效系统。
主要系统组成:机械系统、液压系统、控制系统、多媒体系统(选配)、特效系统(选配)。
2.2机械系统采用全钢架设计,保证主体的耐震性,整体结构自动全纹防锈处理,保证钢结构表面的防潮、防腐蚀性。
根据平台的特点采用进口的五只工程油缸,链接采用钢结构铰链,活动部件采用万向节轴承。
以保证机械架构的运动性能。
2.3液压系统新型液压系统采用最先进的一体设计模式,不仅操控方便,线路优化,而且节约了空间,液压泵站系统具有最先进的油路净化系统,降低噪音的同时,提升了供油的稳定性。
液压系统由油箱、电机、液压泵、溢流阀、单向阀、截止阀、集成块、电磁阀、油温表、压力表、压力开关、过滤器、油路管道等部件组成。
液压动力由电动机经联轴器推动叶片泵,叶片泵的输出油经溢流阀调节液压系统压力4~5Mpa,左右压力油经单向阀、电磁换向阀进入油缸,油缸的上下运动由电磁换向阀控制,压力表指示液压系统的工作压力,通过观察液位计窗口了解油位,务必保持油位在液位计窗口2/3处,二位二通阀用于油泵卸载,在油泵进油口设置初滤器,阻挡杂质进入油泵,此初滤器一定保持清洁畅通,反其会影响油泵输油量。
油路流程图2.4控制系统地震控制系统采用我公司自主研发的多线路集成互动体验软件,软件按照地震震动规律,自动控制各子系统的运行。
包括:视频控制、烟雾控制、闪电控制、泵站加载控制、纵横波运动控制等。
