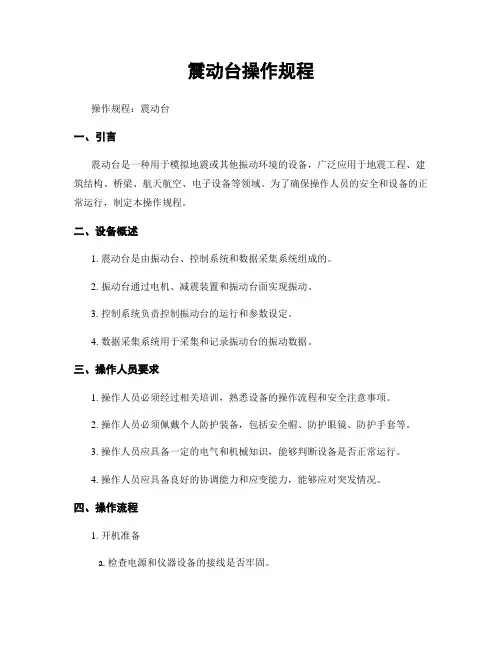

震动台操作规程操作规程：震动台一、引言震动台是一种用于模拟地震或其他振动环境的设备，广泛应用于地震工程、建筑结构、桥梁、航天航空、电子设备等领域。
为了确保操作人员的安全和设备的正常运行，制定本操作规程。
二、设备概述1. 震动台是由振动台、控制系统和数据采集系统组成的。
2. 振动台通过电机、减震装置和振动台面实现振动。
3. 控制系统负责控制振动台的运行和参数设定。
4. 数据采集系统用于采集和记录振动台的振动数据。
三、操作人员要求1. 操作人员必须经过相关培训，熟悉设备的操作流程和安全注意事项。
2. 操作人员必须佩戴个人防护装备，包括安全帽、防护眼镜、防护手套等。
3. 操作人员应具备一定的电气和机械知识，能够判断设备是否正常运行。
4. 操作人员应具备良好的协调能力和应变能力，能够应对突发情况。
四、操作流程1. 开机准备a. 检查电源和仪器设备的接线是否牢固。
b. 检查振动台的固定装置是否稳固。
c. 检查控制系统和数据采集系统的连接是否正确。
d. 打开电源，确保设备供电正常。
2. 参数设定a. 根据实验要求，在控制系统中设定振动频率、振动幅度等参数。
b. 根据实验要求，设定振动模式，如正弦波、随机波等。
3. 设备调试a. 在无负荷状态下，启动振动台，观察振动台是否正常运行。
b. 检查振动台的振动幅度是否符合设定要求。
c. 检查振动台的噪声水平是否超过安全标准。
4. 实验操作a. 将待测试样品放置在振动台上，并进行固定。
b. 启动振动台，开始实验。
c. 实时监测和记录振动台的振动数据。
d. 根据实验要求，调整振动频率、振动幅度等参数。
5. 实验结束a. 停止振动台的运行。
b. 关闭电源，断开电源连接。
c. 将样品从振动台上取下，进行后续处理。
d. 清理设备和工作区域，保持整洁。
五、安全注意事项1. 操作人员必须熟悉设备的安全操作规程，严禁违反规程操作。
2. 操作人员必须佩戴个人防护装备，确保自身安全。
3. 操作人员应注意设备的工作状态，及时发现问题并报告维修人员。

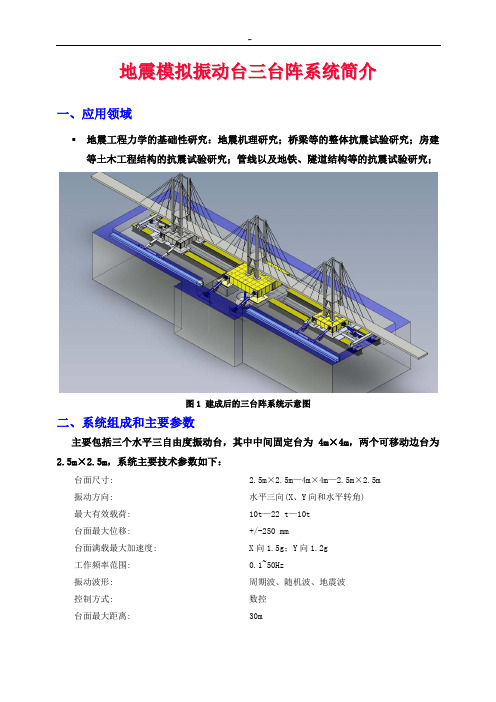

地震模拟振动台三台阵系统简介一、应用领域▪地震工程力学的基础性研究：地震机理研究；桥梁等的整体抗震试验研究；房建等土木工程结构的抗震试验研究；管线以及地铁、隧道结构等的抗震试验研究；图1 建成后的三台阵系统示意图二、系统组成和主要参数主要包括三个水平三自由度振动台，其中中间固定台为4m×4m，两个可移动边台为2.5m×2.5m，系统主要技术参数如下：台面尺寸: 2.5m×2.5m—4m×4m—2.5m×2.5m振动方向: 水平三向(X、Y向和水平转角)最大有效载荷: 10t—22 t—10t台面最大位移: +/-250 mm台面满载最大加速度: X向1.5g；Y向1.2g工作频率范围: 0.1~50Hz振动波形: 周期波、随机波、地震波控制方式: 数控台面最大距离: 30m图2 4m×4m振动台示意图4m×4m 台性能曲线如图3：Y XYX图 3 4m×4m振动台满载性能曲线图4：2.5m ×2.5m 振动台示意图2.5m ×2.5m 性能曲线如图5：图 5 2.5m ×2.5m 振动台满载性能曲线X YXY XY设备主要部件：图6(a) 100-500-110 系列作动器图6(b) 100-500-125 系列作动器图6(c) 蓄能器图6(d) 小型静压轴承图6(e) 125-9503系列转动支座图6(f) 050-9527系列校正支座图6(g) m100-9519 –n300KN 系列预载支座图6(h) m080-9518 – 300KN系列预载支座油源、冷却和配电系统相关技术参数●液压油泵系统工作压力28MPa，连续工作时间不少于72小时，油源静重12吨。
●五台油泵技术指标为：110KW、380V/230A、50HZ，总功率550KW；另加备用一台油泵的电源箱，设计共用750KW。
地震模拟振动台及模型试验研究进展1. 本文概述随着城市化进程的加快和建筑工程技术的不断发展，地震灾害对人类社会的威胁日益凸显。
为了提高建筑结构的抗震能力，减少地震灾害造成的人员伤亡和经济损失，地震模拟振动台及模型试验研究成为了工程抗震领域的重要研究方向。
本文旨在综述地震模拟振动台及模型试验的研究进展，分析现有技术的优缺点，探讨未来发展趋势，为相关领域的研究和实践提供参考。
地震模拟振动台作为一种重要的试验设备，可以模拟地震波对建筑物的影响，为研究者提供一种可控、可重复的实验手段。
模型试验则是将实际建筑结构按比例缩小，通过模拟地震作用下的响应，来研究结构的抗震性能。
这两者的结合为抗震研究提供了强有力的技术支持。
本文首先介绍了地震模拟振动台的工作原理和技术特点，然后对近年来国内外在模型试验方面的研究进行了梳理，包括试验方法、试验对象和试验结果等方面的内容。
接着，本文分析了当前研究中存在的问题和挑战，如模型与原型之间的相似性、试验数据的准确性等。
本文探讨了地震模拟振动台及模型试验的未来发展趋势，包括技术革新、数据分析方法的改进以及与其他抗震技术的结合等方面。
2. 地震模拟振动台技术概述定义：地震模拟振动台是一种用于模拟地震作用的实验设备，通过在实验模型上施加特定的振动，来模拟地震时的地面运动。
原理：振动台通过驱动系统产生可控的振动波形，这些波形可以模拟实际的地震波形或特定的地震动参数。
综合模拟环境：结合温度、湿度等环境因素，进行更全面的地震模拟。
3. 地震模拟振动台的发展历程地震模拟振动台的发展可以追溯到20世纪初。
最初，地震模拟振动台主要用于建筑结构的抗震性能研究。
早期的振动台设备简单，只能模拟一维地震波，且模拟的地震波频率范围有限。
这些早期的尝试为后来的研究奠定了基础。
20世纪50年代，随着电子技术和材料科学的发展，地震模拟振动台进入了快速发展阶段。
这一时期的振动台设备开始能够模拟多维地震波，频率范围也得到扩大。
地震模拟振动台台阵控制技术的研究与发展纪金豹*，李芳芳，李振宝，孙丽娟(北京工业大学 工程抗震与结构诊治北京市重点实验室，北京 100124)摘要 地震模拟振动台台阵系统是一种重要的结构动力试验设备，其控制技术是国际范围内结构实验技术领域的重要研究方向。
本文简要介绍了地震模拟振动台及多振动台台阵系统的历史发展和现状，以北京工业大学九子台台阵系统为例，对振动台台阵控制系统的功能、特点进行了总结和介绍。
并重点分析和探讨了多振动台台阵系统的控制技术的相关研究与发展。
本文研究工作对于开展振动台相关控制技术和振动台混合试验技术的研究具有一定的参考价值。
关键词 地震模拟振动台，振动台台阵，控制技术，结构试验Research and development on the control technology of the multipleshaking tables array systemJI Jinbao *, LI Fangfang, LI Zhenbao, SUN Lijuan(Beijing Key Laboratory of Earthquake Engineering and Structural Retrofit ，Beijing University of Technology ，Beijing 100124，China)Abstract Multiple shaking tables array is a kind of dynamic structural test equipment and the control technologiesof it is an important research focus in the field of structural test all the world. The historical development and current status of the shaking table and multiple shaking tables array system were briefly introduced in this paper. And then, the research and development of the control of multiple tables array were analyzed and discussed. Especially, choosing the large-scale shaking tables array with nine sub-tables constructed and installed in the Civil Engineering Experiment Center of the Beijing University of Technology as an example, the functions and features of multiple tables control system were summarized and studied. A certain reference value of this paper was expected on the related studies of the shaking table control technology and hybrid testing techniques based on the shaking tables.keywords shaking table, multiple shaking tables array, control, structural test收稿日期：2012-07-10基金项目：国家自然科学基金资助项目(90715010)*联系作者，Email: jinbao@1 引言地震模拟振动台是地震工程研究中的重要试验设备之一。
振动台试验（终极版）一、前言模拟地震振动台可以很好地再现地震过程和进行人工地震波的试验，它是在试验室中研究结构地震反应和破坏机理的最直接方法，这种设备还可用于研究结构动力特性、设备抗震性能以及检验结构抗震措施等内容。
另外它在原子能反应堆、海洋结构工程、水工结构、桥梁工程等方面也都发挥了重要的作用，而且其应用的领域仍在不断地扩大。
模拟地震振动台试验方法是目前抗震研究中的重要手段之一。
20世纪70年代以来，为进行结构的地震模拟试验，国内外先后建立起了一些大型的模拟地震振动台。
模拟地震振动台与先进的测试仪器及数据采集分析系统配合，使结构动力试验的水平得到了很大的发展与提高，并极大地促进了结构抗震研究的发展。
二、常用振动台及特点振动台可产生交变的位移，其频率与振幅均可在一定范围内调节。
振动台是传递运动的激振设备。
振动台一般包括振动台台体、监控系统和辅助设备等。
常见的振动台分为三类，每类特点如下：1、机械式振动台。
所使用的频率范围为1~100Hz，最大振幅±20mm，最大推力100kN，价格比较便宜，振动波形为正弦，操作程序简单。
2、电磁式振动台。
使用的频率范围较宽，从直流到近10000Hz，最大振幅±50mm，最大推力200kN，几乎能对全部功能进行高精度控制，振动波形为正弦、三角、矩形、随机，只有极低的失真和噪声，尺寸相对较大。
3、电液式振动台。
使用的频率范围为直流到近2000Hz，最大振幅±500mm，最大推力6000kN，振动波形为正弦、三角、矩形、随机，可做大冲程试验，与输出力（功率）相比，尺寸相对较小。
4、电动式振动台。
是目前使用最广泛的一种振动设备。
它的频率范围宽，小型振动台频率范围为0~10kHz，大型振动台频率范围为0~2kHz，动态范围宽，易于实现自动或手动控制；加速度波形良好，适合产生随机波；可得到很大的加速度。
原理：是根据电磁感应原理设置的，当通电导体处的恒定磁场中将受到力的作用，半导体中通以交变电流时将产生振动。
震动台操作规程引言概述：震动台是一种用于模拟地震震动的设备，广泛应用于地震工程、建筑结构抗震性能测试等领域。
为了确保操作的安全性和有效性，制定一份严格的震动台操作规程是必要的。
本文将详细介绍震动台操作规程的内容，包括前期准备、操作流程、安全注意事项和操作结束后的处理。
一、前期准备1.1 设备检查在进行震动台操作前，首先要进行设备检查，确保设备处于正常工作状态。
包括检查电源线是否接触良好，仪器仪表是否正常显示，传感器是否固定牢固等。
若发现任何异常情况，应及时报修或更换设备。
1.2 数据准备在进行震动台操作前，需要准备相关的数据。
包括地震波数据、试验方案等。
地震波数据是模拟地震震动的基础，可以从地震台站或相关数据库中获取。
试验方案则包括了试验的目的、参数设定、采样频率等内容。
确保数据准备充分和准确，以保证操作的有效性。
1.3 安全措施在进行震动台操作前，必须采取一系列安全措施，以确保操作人员的安全。
首先，操作人员应穿戴好防护装备，包括安全帽、防护眼镜、防护手套等。
其次，应保持操作区域的整洁，防止绊倒或滑倒。
还应注意设备的负荷限制，避免超过设备的承载能力。
二、操作流程2.1 设备启动在进行震动台操作时，首先需要启动设备。
按照设备操作手册的要求，依次打开电源开关、仪器仪表开关，并进行相应的校准。
确保设备正常启动后，进入下一步操作。
2.2 参数设定根据试验方案的要求，对震动台的参数进行设定。
包括振幅、频率、时间等参数。
根据试验需求，可以进行单点或多点震动操作。
在设定参数时，应确保参数的准确性和合理性。
2.3 开始震动设定好参数后，可以开始进行震动操作。
按照试验方案的要求，选择合适的地震波数据，并将其输入到震动台控制系统中。
启动震动台后，可以观察到地震波的模拟震动效果。
在震动过程中，应密切观察仪器仪表的显示，确保震动的稳定性和准确性。
三、安全注意事项3.1 紧急停机在震动台操作过程中，如果发生任何异常情况，如设备故障、地震波异常等，应立即进行紧急停机。
