⽃式提升机安装使⽤说明书（⽪带）⽃式提升机安装使⽤说明书东台市申达机械制造有限公司电话：*************传真：*************A、设备安装⼀.安装⼯作必须有钳⼯、起重⼯、电⼯、电焊⼯等专业⼯⼈参加。
⼆.安装时⾸先要⽤⽔平仪找平基础和安装⽀架的⽔平度，然后使之固定。
三⽃式提升机的安装：1.按照制造⼚家出⼚时各段连接标记顺序组装。
应保证机壳⽔平和垂直，特别要保证机壳内壁的平直度，不允许接⼝法兰和导轨处有上下、左右的错移，以保证链条、料⽃运⾏时不致产⽣卡碰现象。
2.机体组装后测定其总的不直度。
根据提升机的长短，确定机⾝外壁对头、尾轮中⼼的最⼤总偏差值不应超过下表尺⼨范围。
3.头轮、尾轮及托轮必须对中，各轮轴应保持平⾏，以避免链条、料⽃在运⾏时跑偏。
4.调整完成后，头部必须牢固地焊于安装⽀架或基座上。
尾部、中间机壳和其他节段应适当固定（固定⽅式见设计要求）。
以防⽌输送机在运⾏时产⽣摇摆位移。
B、试车运转⼀.空载运转：完成输送机各部分安装⼯作检查合格后，即可进⾏空载运转试验。
开车前应做如下⼯作：1.所有轴承、传动部件的轴孔和减速器内应有⾜够的润滑油。
2.检查和清除提升机槽内部遗留的⼯具，铁件或其它杂物。
3.全⾯检查输送机各部分是否完好⽆损。
当上述各项⼯作准备做好后，先⼿动盘车，观察料⽃是否与壳体卡碰和跑偏，当⽆缺陷后，可接通电源，点动开车。
如运转正常，即可进⾏空载运转。
空载运转时，在头部、尾部和中间各主要部位，应设有专⼈观察链条，料⽃和驱动部分的运转情况。
如发现问题应及时停车。
当空载运转2⼩时并对运转情况认为满意后，可进⾏负载运转试验。
⼆.负载运转：空载运转合格后，即可加料进⾏负载试验。
⾸先空载启动，待运转正常时，逐渐加料，⼒求加料均匀，不得骤然⼤量加料，以防⽌堵塞或过载。
加料⼝应设有附合设计进料块度要求的格⽹，以防⽌⼤块物料或铁块混⼊机槽中。
试运转时应做好原始记录，其中包括空载和负载运转时的电压、电流、功率、刮板链条运⾏速度等，并查对和设计要求是否吻合。
提升机安装方案范文一、前期准备工作1.准备设备：提升机主要由提升机机架、提升机斗筒、提升机导轨、提升机链轮等组成，需要确保这些设备的质量符合要求。
2.确定安装位置：根据实际工艺流程和布局要求，确定提升机的安装位置，并进行必要的地基处理。
3.安全措施：提升机安装工作涉及到高处作业，需要进行必要的安全措施，如搭设脚手架、使用安全带等。
二、安装步骤1.安装机架：根据提升机的设计图纸，将机架安装在预先处理好的地基上，确保机架稳固。
2.安装导轨：将导轨安装在机架上，确保导轨的平整度和水平度符合要求。
3.安装斗筒：根据设计要求和机架的结构特点，将斗筒与机架连接，确保斗筒的位置准确且稳固。
4.安装链轮：将链轮安装在机架上，并与斗筒的链条连接，确保链轮与斗筒的传动效果良好。
5.安装电机：根据提升机的工作要求，选择合适的电机，并将电机安装在机架上，并与链轮的轴连接。
6.调试和测试：安装完成后，对提升机进行调试和测试，确保提升机的运行正常，斗筒的升降顺畅。
三、安全注意事项1.工作人员必须佩戴安全帽、安全鞋等个人防护装备，严禁穿拖鞋进行安装作业。
2.在搭设脚手架时，必须根据工作高度和工作条件进行合理的固定和支撑，确保脚手架的稳固性。
3.安装过程中，要确保设备平稳的水平度和垂直度，避免设备倾斜和偏移。
4.在安装、调试和测试过程中，必须按照正式的操作规程进行，操作人员要熟悉设备操作要领和安全操作要求。
5.安装前，必须对设备进行全面检查，确保各个部件的质量达到要求，以免安装完成后出现设备故障。
四、设备维护和管理1.定期检查和维护：对提升机进行定期检查和维护，包括清洁设备、润滑链条、检查电机和传动装置的工作状态等。
2.工作记录和日志：建立设备工作记录和日志，记录设备的工作情况和维护记录，以便及时发现和解决设备故障。
3.使用者培训：对设备的操作人员进行培训，掌握设备操作技能和维护方法，以提高设备的使用效率和延长设备寿命。
4.故障处理：发现设备故障时，及时采取措施进行处理，避免故障扩大，影响设备的正常使用。
一、工程简介本工程选用和泰机电公司生产的NBH45B型板链斗式提升机，该设备参数如下：中心距27.6米输送能力170m^3/h装配形式左装提升速度0.74m/s二、编制依据1、施工合同及招投标文件2、《水泥机械设备安装工程施工及验收规范》JCJ 03-903、《机械设备安装工程施工及验收通用规范》GB50231-1998三、安装方案1、施工前准备1、设备到达后，应立即对提升机的零部件进行清点，分类和质量检查，并妥善保管，不应露天堆放，以免锈蚀和损坏计件。
如发现机件不全或损坏的情况，应设法补齐或修复。
2、安装前应仔细核对安装地点的楼台孔与提升机之间的安装尺寸，特别应注意驱动装置对提升机的安装位置（左装或右装）是否符合设计图纸要求，如发现实际尺寸和设计尺寸不符合时，应测出实际尺寸后进行修改，以保证安装质量3、安装前应准备好必要地安装工具及设备：吊车，手动葫芦，电焊机，气割设备，经纬仪及相关工具。
2、设备安装1、安装时应配备技术人员，钳工，起重工，电工和电焊工等专业工人参加。
2、安装时首先对基础用水平仪找平，如发现不平，允许用钢板垫平，然后根据提升机基础图对基础已设地脚螺栓再一次进行复核。
3、将头部装置及中部机壳吊运到相应楼层，以便安装，也可以在安装过程中将中部机壳由下到上一节一节地吊装4、头部平台，支撑，栏杆，维修架的安装：头部平台装配：为运输方便，平台分多体平台，现场用螺栓紧固连接组装，在焊接焊牢，支撑的焊接：分体平台的支撑现场那个焊接，其焊接步骤为：a、焊接平台；b、焊接支撑；c、焊接护栏。
维修架安装：用螺栓将维修架组装号后于头部轴承座底板联接。
5、提升机的安装(1)首先将尾部装置暂时紧固在基础上，然后按装配顺序用螺栓将中部机壳连接法兰连接，法兰之间应加石棉绳或其他密封垫密封。
也可以根据实际情况进行调整。
在中部机壳安装完毕后，再连接头部装置，并打开上部罩盖。
（2）一般中部机壳第一节为带维修口的中间节，（位于楼层底层平台上，方便料斗装换），然后依次安装其他中间节。

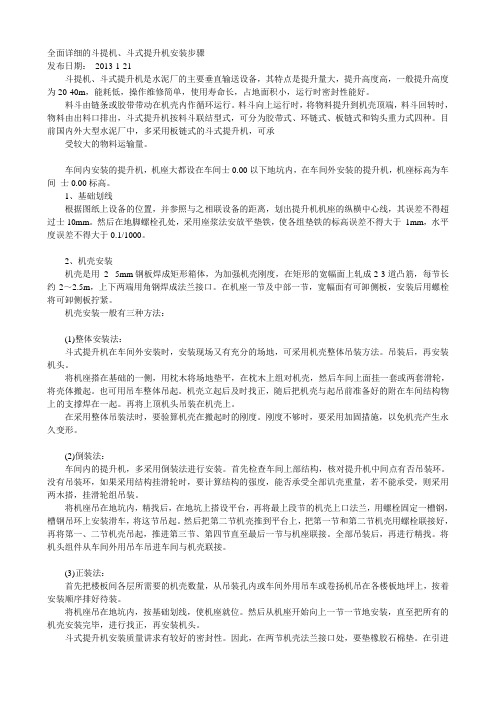

全面详细的斗提机、斗式提升机安装步骤发布日期：2013-1-21斗提机、斗式提升机是水泥厂的主要垂直输送设备，其特点是提升量大，提升高度高，一般提升高度为20-40m，能耗低，操作维修简单，使用寿命长，占地面积小，运行时密封性能好。
料斗由链条或胶带带动在机壳内作循环运行。
料斗向上运行时，将物料提升到机壳顶端，料斗回转时，物料由出料口排出，斗式提升机按料斗联结型式，可分为胶带式、环链式、板链式和钩头重力式四种。
目前国内外大型水泥厂中，多采用板链式的斗式提升机，可承受较大的物料运输量。
车间内安装的提升机，机座大都设在车间士0.00以下地坑内，在车间外安装的提升机，机座标高为车间士0.00标高。
1、基础划线根据图纸上设备的位置，并参照与之相联设备的距离，划出提升机机座的纵横中心线，其误差不得超过士10mm。
然后在地脚螺栓孔处，采用座浆法安放平垫铁，使各组垫铁的标高误差不得大于1mm，水平度误差不得大于0.1/1000。
2、机壳安装机壳是用2- 5mm钢板焊成矩形箱体，为加强机壳刚度，在矩形的宽幅面上轧成2-3道凸筋，每节长约2～2.5m，上下两端用角钢焊成法兰接口。
在机座一节及中部一节，宽幅面有可卸侧板，安装后用螺栓将可卸侧板拧紧。
机壳安装一般有三种方法：(1)整体安装法：斗式提升机在车间外安装时，安装现场又有充分的场地，可采用机壳整体吊装方法。
吊装后，再安装机头。
将机座搭在基础的一侧，用枕木将场地垫平，在枕木上组对机壳，然后车间上面挂一套或两套滑轮，将壳体搬起。
也可用吊车整体吊起。
机壳立起后及时找正，随后把机壳与起吊前准备好的附在车间结构物上的支撑焊在一起。
再将上顶机头吊装在机壳上。
在采用整体吊装法时，要验算机壳在搬起时的刚度。
刚度不够时，要采用加固措施，以免机壳产生永久变形。
(2)倒装法：车间内的提升机，多采用倒装法进行安装。
首先检查车间上部结构，核对提升机中间点有否吊装环。
没有吊装环，如果采用结构挂滑轮时，要计算结构的强度，能否承受全部讥壳重量，若不能承受，则采用两木搭，挂滑轮组吊装。

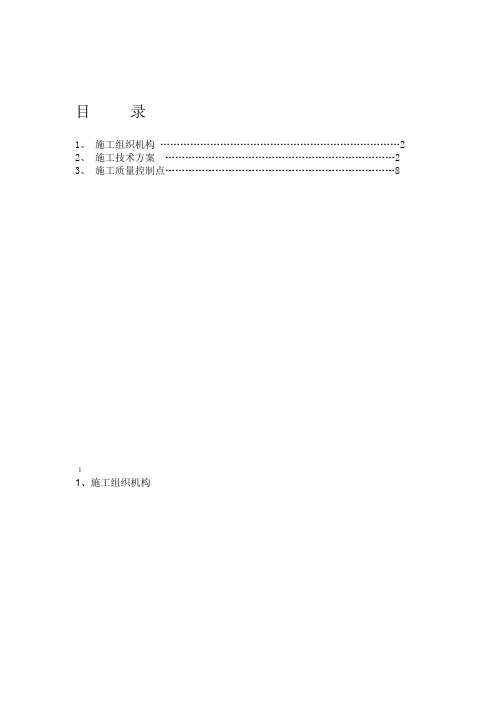

目录1、施工组织机构 (2)2、施工技术方案 (2)3、施工质量控制点 (8)11、施工组织机构项目经理部其他各后勤部门质量检测部生产技术部提升机安装工段钳起工班工重段组四工长长人一一一人人人工技技程技工师师师2、施工技术方案概述2.1斗式提升机其特点是输送量大，提升高度高，消耗功率低，运行平稳，震动费用低，噪音低，小，维护工作量小，适用技术先进，设计结构合理，运转率高，使用寿命长，是当前较为理想的提升设备。
22.2施工工序链斗头条提施部头与机基础工平部料壳验收前台安斗体与划准装装安的线备配装安装装加试减速机润运安装滑行油斗式提升机安装2.3斗提机的现场装配 2.3.1、斗提机安装前的装备 a ――清理现场；――准备必要的安装工具及设备；――人员准备；――安装前必须仔细阅读斗提机安装使用说明书。
b、头部平台装配――整体平台：在现场焊接栏杆和吊架；――分体平台：分体式平台一般由于面积大，为了运输方便，设计为分体，现场再组装焊接；――支撑的焊接：分体平台的支撑一般也在现场焊接。
、焊接支b、焊接平台；其焊接步骤为： a 、焊接护栏和吊架c撑；、斗提机壳体的安装 c――首先在基础上安装尾部，使尾部壳体两个方向与水平面的垂直Y、X与水平面垂直，（或焊好预埋铁）拧紧地脚螺栓1mm度都应≤，；――确定尾部安装无误后再装第一节，安3装时首先放好石棉垫、吊装壳体找正。
可以壳体的外壁为基准，上、下壳体X方向和Y方向便移量应小于2mm，｜X2-X1｜＜2mm，｜y2-y1｜＜2mm检查无误时再拧紧螺母，注意螺母下面必须加平垫和弹簧垫；――照上述方法依次照安装图吊装中间壳体，注意非标节、调整节的位置，使斗提机各联结位置都便于拆装和维护，依次吊装的过程中应随时检查｜Xn-X1｜＜A，｜yn-y1｜＜A，n（由尾到头部的节数，包括头部、尾部、标准节、调整节）安装检查时可用两台经纬仪从X方向和Y方向同时找正，到安装技术要求，才能使机器平稳、正常的工作。
斗式提升机安装方案一、概述本工程斗式提升机一共分为三台，分别为链箅机一台，回转窑两台。
PL450-A型斗式提升机，适用于输送块状的、温度小于700ºC、比重较大的磨琢性的材料，如球团熟料等。
PL450-A型斗式提升机的特点为慢速的重力式卸载，并采用链条作为牵引机件，输送物料从下部区段进料口均匀喂入，由上部区段利用物料自重而卸载。
PL450-A型斗式提升机不适宜输送脆性、宜破碎的块状物，如焦炭等。
PL450-A型斗式提升机牵引机件是采用单链式，链条固定于角形料斗背面，其输送量在40-85m³/h范围内，提升高度在4-30m范围内。
由于本机具有各种不同装法和制法，既满足了一般的使用要求，又可应用于其他条件。
二、编制依据回转窑斗式提升机工艺图纸188M1-M-10-28《现场设备、工业管道焊接工程施工及验收规范》（GB50236—98）《起重设备安装工程施工及验收规范》（GB50278-98）《机械设备安装工程施工及验收规范》（GB50231-98）三、项目部组织机构设备基础表面和地脚螺栓预留孔中的油污、碎石、泥土、积水等均要清除干净，预埋地脚螺栓的螺纹和螺母应保护完好；放置垫铁部位的表面应凿平。
五、设备开箱检查及材料验收设备开箱应在建设单位有关人员参加下，按下列项目进行检查，并作出记录：(1)箱号、箱数以及包装情况；(2)设备的名称、型号和规格；(3)设备有无缺损件，表面有无损坏和锈蚀等；(4)核对设备的外形尺寸和其它部位的主要安装尺寸，并应与设计相符。
设备及其零部件和专用工具，应妥善保管，不得使其变形、损坏、锈蚀、错乱或丢失。
设备附属结构材料、成品、半成品及支承件必须具有制造厂的质量证明书，其质量应符合设计文件及国家现行标准的规定。
六、提升机的技术规范提升机型号：PL450-A中心高：22米输送能力：25t/h提升物料：链篦机预热段及回转窑窑尾散料物料比重：1.8/m³物料粒度：0-25mm物料温度：700 ºC料斗形式：非标准、S型深斗斗宽：500mm，材质16Mn，内外侧焊加强筋，厚8mm 链条规格：SL203GA，链节40Mn2 （锻造件）链轮齿数：主动链轮8齿，从动链轮无齿点机：Y200L1-6 N18.5KW减速机：JZQ650-48.57七、提升机安装说明PL450-A型斗式提升机是垂直式提升机，因此其基础应承受提升机的全部重量。
斗式提升机安装
1.根据平面图的尺寸划出基础的纵横向中心线，其偏差不得大于 1mm。
2.料斗中心对胶带中心线的位置偏差为 2.5mm。
3.尾部安装后，上法兰面水平度为1mm/m。
4.每节壳体安装后，上法兰面水平度1mm/m。
5.头、尾轮轴的水平度为0.3mm/m。
头、尾轮轴应相应相互平行，平行度在1m长度内不应大于0.6mm。
6.提升机头、尾轮安装（见图1）应符合表1的规定。
机头、尾安装要求
表1
7.中间壳体对提升机中心垂线偏差为0.5mm/m，同时应符合本条第六条规定。
8.为防止胶带接头脱开和料斗在胶带上配置可靠，须用力矩板手拧紧螺栓。
预紧力见表2。
螺栓预紧力（Nm）
9.
10.
11.牵引胶带或链条经调整到适当的工作拉力，拉紧后，尾部链轮剩余的行程不应小于全部行程的50%，螺旋拉紧装置调节螺栓和滑板调整时应灵活，不应有阻滞现象。
12.从提升机基础开始每隔10m左右或在每层楼面上应设置固定支架。
安装后须保证提升机壳体在垂直方向能自由伸缩。
13.机壳密封法兰面连接应严密。
提升机安装一、安装顺序：1、首先安装下部机尾箱，做好垫板找正并将底脚螺栓固定好。
2、中部箱体每段都用连接螺栓联接好后，再安装上部装置。
一般情况下，安装每10m需设置支撑装置，支撑应牢固固定在附近的物体上，并允许提升机在垂直方向上可自由伸缩。
3、安装驱动装置：在上部装置安装完成后，先把上部检修平台用螺栓联结在上部机壳上，并用支撑杆加固，再焊接栏杆防护，最后安装和调整驱动装置。
4、安装运行部件时：先装尾轮调整到行程的最高位置，在下部检修门处把分段组装的链斗组引入，从尾轴链轮下通过进料侧吊起，直至组装完毕。
5、最后安装左右半罩和安全护罩。
二、安装要求1、提升机的基础必须牢固整洁，整机中心线应力求在同一铅垂线上，的累计偏差不超过下表：2、各节的法兰面要求平整，不应有明显的错位，中部机壳的连接间要求严密。
3、提升机的主轴对水平面的平行度为3/1000，主轴与尾轴应相互平行，上下链的相对位置应对准。
4、驱动装置安装后，主轴与减速机低速轴轴线之间的径向位移不得大于0.3mm，最大轴线交角不得大于40’，驱动装置上电机与减速测量部位H<10M H=10-20M H>20M(A1-A2)/(B1-B2)457-8机的中心线的同轴度在1mm之内，如果带逆止器的应同主轴旋转方向相反。
5、本机的拉紧装置具有足够的调整行程，在牵引件安装调整好后，未被利用的行程不小于全行程的50%，但链条不应过紧。
6、对于双排链接后的两根链条长度的误差应尽可能小。
7、在上述要求全部达到后，则将所有螺栓重新拧紧，并清除提升机内的所有杂物，并向各轮滑点加注轮滑油，即可进行空负荷试车。
三、空负荷试车1、在启动电机前应注意其运行方向，先点动电机看其方向是否正确，切勿反转，空载功率不超过额定功率30%。
2、注意料斗牵引链条与链轮的运行情况，运行部分不得与其他固定件发生碰撞及卡位现象，两根链条运行应一致，料斗不应歪斜。
3、检查轴承温度是否正常。
斗式提升机安装步骤Company Document number：WUUT-WUUY-WBBGB-BWYTT-1982GT斗式提升机安装斗提机、斗式提升机是水泥厂的主要垂直输送设备，其特点是提升量大，提升高度高，一般提升高度为20-40m，能耗低，操作维修简单，使用寿命长，占地面积小，运行时密封性能好。
料斗由链条或胶带带动在机壳内作循环运行。
料斗向上运行时，将物料提升到机壳顶端，料斗回转时，物料由出料口排出，斗式提升机按料斗联结型式，可分为胶带式、环链式、板链式和钩头重力式四种。
目前国内外大型水泥厂中，多采用板链式的斗式提升机，可承受较大的物料运输量。
车间内安装的提升机，机座大都设在车间士以下地坑内，在车间外安装的提升机，机座标高为车间士标高。
1、基础划线根据图纸上设备的位置，并参照与之相联设备的距离，划出提升机机座的纵横中心线，其误差不得超过士10mm。
然后在地脚螺栓孔处，采用座浆法安放平垫铁，使各组垫铁的标高误差不得大于 1mm，水平度误差不得大于1000。
2、机壳安装机壳是用 2- 5mm钢板焊成矩形箱体，为加强机壳刚度，在矩形的宽幅面上轧成2-3道凸筋，每节长约2～，上下两端用角钢焊成法兰接口。
在机座一节及中部一节，宽幅面有可卸侧板，安装后用螺栓将可卸侧板拧紧。
机壳安装一般有三种方法：(1)整体安装法：斗式提升机在车间外安装时，安装现场又有充分的场地，可采用机壳整体吊装方法。
吊装后，再安装机头。
将机座搭在基础的一侧，用枕木将场地垫平，在枕木上组对机壳，然后车间上面挂一套或两套滑轮，将壳体搬起。
也可用吊车整体吊起。
机壳立起后及时找正，随后把机壳与起吊前准备好的附在车间结构物上的支撑焊在一起。
再将上顶机头吊装在机壳上。
在采用整体吊装法时，要验算机壳在搬起时的刚度。
刚度不够时，要采用加固措施，以免机壳产生永久变形。
(2)倒装法：车间内的提升机，多采用倒装法进行安装。
首先检查车间上部结构，核对提升机中间点有否吊装环。
斗式提升机安装方案斗式提升机是一种常见的物料输送设备，主要用于垂直运输颗粒状、块状、粉状以及小团状的物料。
斗式提升机的安装方案是确保斗式提升机正常运行和提高工作效率的关键。
下面将详细介绍斗式提升机的安装方案，包括前期准备、安装过程和后续维护。
一、前期准备1.设计方案：根据工作场地的实际情况，制定斗式提升机的设计方案，包括提升高度、提升量、输送能力等参数。
2.材料采购：根据设计方案，采购斗式提升机所需的主要材料，包括钢梁、斗轮、装卸装置等。
3.基础施工：斗式提升机需要安装在坚固的基础上，因此在安装前需要进行基础施工，包括基础尺寸的测量、挖土、浇筑混凝土等。
二、安装过程1.安装钢梁：先将已经加工好的钢梁进行安装，将其固定在基础上，并进行水平校验和固定。
2.安装斗轮：根据设计方案的要求，在钢梁上安装斗轮，并进行对齐和固定。
3.安装斗和链条：将斗安装在链条上，并适当调整斗的位置和角度，使其与斗轮的配合度最佳。
4.安装顶轮：根据具体情况，安装斗式提升机的顶轮，并进行校验和固定。
5.安装主机和传动装置：根据设计方案的要求，将斗式提升机的主机和传动装置进行安装，并与斗轮和链条进行连接。
6.安装导轨系统：根据具体情况，安装斗式提升机的导轨系统，以确保斗式提升机的运行平稳。
三、后续维护1.调试运行：安装完成后，对斗式提升机进行调试运行，检查各部件的运行情况和传动装置的正常工作。
2.润滑维护：定期对斗式提升机的润滑部位进行润滑维护，保持斗式提升机的良好运行状态。
3.定期检查：定期对斗式提升机的各个部件进行检查和维护，以及时发现和解决潜在问题。
4.安全操作：在正常使用过程中，要遵守操作规程，禁止超载使用，确保工作人员的安全。
综上所述，斗式提升机的安装方案包括前期准备、安装过程和后续维护。
通过科学的设计和规范的操作，能够确保斗式提升机的正常运行，并提高工作效率。
同时，在安装完成后，还要定期进行检查和维护，保障斗式提升机的长期稳定运行。
斗式提升机安装使用说明书安装使用说明书斗式提升机一、斗式提升机的用途及特点斗式提升机是通过挂在链条或胶带上的料斗将进入斗式提升机底部的物料掏取后提升至顶部经离心力从出料口抛出的输送设备。
斗式提升机有胶带式、链条式二大类型。
斗式提升机结构简单、密封性好、安装维修方便、使用寿命长。
由于具有良好的密封性，对改善工人的操作条件和防止环境污染等方面都有较突出的优点。
二、斗式提升机的结构图（一）斗式提升机部件组成总装图（图1）三、斗式提升机的安装、调试及维护1、设备的安装根据安装图对设备进行拼装，机尾部件就位时要确保其中心线的位置及水平在自由公差范围内，然后按图及各中间壳体上的编号逐节安装至机头部件。
每安装一节都安用线锤测量及水平仪找准。
安装完毕后用测量仪器找准，使其头部与尾部（头轮与尾轮），垂直度，直线度符合要求（表2）（表2）注：K值为头、尾轴的偏心距由于转轮在壳体内部不便测量，因此首先要对斗式提升机的外形进行测量调整，并满足表（3）的偏差要求：在设备安装调整到位后，将斗提机的加固支架定位焊死，使斗提机不能晃动。
安装链条前要打开斗提机斗部罩壳，将预先安装好的链条由机头链轮装入，再从机尾作业口处用销轴把链条连接。
料斗从机尾装入，并从链条提升的一侧装起，这样由于防逆转装置的作用链条不会因料斗的自重引起转动而发生危险。
2、设备的调试设备空载试车前要注意检查以下几方面内容：①减速机注满68#液压油。
②电机减速机转向要正确，减速机的出轴应顺时针转动。
由于主轴上有防逆转装置，因此减速机出轴转向不正确将引发事故。
有时减速机安装方式可能有变化，为确保安全可靠，最好在试车前将防逆转装置脱开，待确定转向正确后再将其装好。
③检查壳体内是否有异物，如焊条、边角料。
3、设备的维护①向斗式提升机各部分给油，根据表4，本表为一天8小时运转计算。
②斗提机开机后2-3秒后方允许有物料进入，斗提机进料停止5分钟后才能使其停机。
③经常检查转动滚子链及斗链的运转及磨损情况，及时调整，发现隐患及时处理。
垂直斗式提升机的安装技术要求1、施工前的准备：1.1熟悉设计图纸和设备随机文件。
1.2编制施工方案或施工作业指导书，并进行技术交底工作。
1.3会同建设单位对设备进行清理验收：1.3.1按设备装箱单对设备型号、数量和产品合格书逐一进行清点验收。
1.3.2对设备及部件的锈蚀、缺损和变形等情况进行记录。
1.3.3设备验收后应双方签字，办理移交手续。
1.4按施工图和建筑验收规范的要求，在监理或建设单位的组织下与建筑施工单位对基础进行验收并办理中间交接手续。
2、提升机组装应符合下列要求：2.1主轴的安装水平偏差不应大于0.3/10002.2单链和胶带提升上、下轴安装的允许偏差（见下图）应符合下表的规定；单链和胶带提升机上、下轴安装的允许偏差表为绝对值符号2.3双链提升机上、下轴安装的允许偏差（下图）应符合下表的规定:双链提升机上、下轴安装的允许偏差2.4上、下链轮或滚筒组装后，转动应轻便灵活；2.5双链提升机两牵引链条应选配，其长度应一致；2.6机壳铅垂度的允许偏差（下图）应符合下表的规定；机壳铅垂度的允许偏差2.7机壳上部区段、中部区段、下部区段和检视门均应密封良好。
3、料斗中心线与牵引胶带中心线应重合，其偏差不应大于5mm，料斗与牵引胶带的连接螺栓应切实锁紧。
4、牵引胶带接头可采用搭接或硫化法连接。
搭接长度应跨3个料斗，其连接螺栓轴线与胶带端部的距离不应小于50mm；5、拉紧装置的调整应灵活；牵引件安装调整好后，未被利用的行程不应小于全行程的50%。
6、提升机的上部、中部区段应设置牢固的支架；机壳不得偏斜，但不应限制机壳在铅垂方向的自由伸缩。
7、设备试运转：7.1试运转前应具备的条件：7.1.1检查除刮板链条销轴处外，所有螺杆、滑轨、轴承、传动部件以及减速器内，是否按设备技术文件的规定加注了润滑剂。
7.1.2所有的紧固件无松动现象。
7.1.3电气系统、安全连锁装置、制动装置、操作控制系统和信号系统的模拟试验已经完毕，其性能可靠、动作灵活。
斗式提升机安装方案一、前言斗式提升机是一种常见的物料输送设备，广泛应用于建材、冶金、化工等行业。
本文将介绍斗式提升机的安装方案，力求提供一套完整、科学、可行的斗式提升机安装指导。
二、斗式提升机安装前的准备工作1. 设备验收：在安装斗式提升机之前，必须对设备进行全面的验收，确保设备完好、齐全，并与供应商进行确认。
2. 安装场地准备：选择平整、坚固的安装场地，确保斗式提升机能够稳定安装。
清理场地并确保没有障碍物。
3. 材料准备：准备好所需的安装工具、设备和安装材料，以及斗式提升机的安装图纸和说明书。
三、斗式提升机安装步骤1. 安装底座：根据斗式提升机的安装图纸，在安装场地上安装底座，确保底座水平稳固。
2. 安装导轨：根据安装图纸，在底座上安装导轨，确保导轨与底座垂直，并且导轨之间水平平行。
3. 安装驱动装置：安装好底座和导轨后，根据斗式提升机的类型和工作环境，安装适当的驱动装置，并确保其与导轨连接紧固、稳定。
4. 安装斗式提升机主机：将主机吊装到导轨上，并通过螺栓和密封垫紧固主机和导轨，确保主机安装稳固。
5. 安装斗和链条：根据斗式提升机的要求，安装斗和链条，并根据斗的材料和工作条件进行适当调整和保养。
6. 安装控制系统：根据斗式提升机的控制要求，安装相应的控制系统，并进行连接和调试。
四、斗式提升机安装后的检验和调试1. 功能检查：斗式提升机安装完成后，对驱动系统、斗和链条、控制系统等进行功能检查，确保各部件正常运转。
2. 调试工作：根据提供的斗式提升机使用说明书，进行相应的调试工作，包括各部分调整、清洗和润滑。
3. 试运行：在完成检验和调试后，进行试运行，检查设备是否稳定运行，并对设备进行性能测试和负荷测试。
五、斗式提升机安装后的注意事项1. 安全第一：在斗式提升机安装过程中，一定要严格遵守安全操作规程，使用合适的安全设备，确保人员和设备的安全。
2. 规范操作：安装人员必须熟悉设备的安装图纸和说明书，按照规范操作进行安装，避免人为操作错误。
青海盐湖工业集团股份有限公司4600t/d熟料水泥生产线斗提机施工方案编制：审核：审定：批准：工程项目部2010年12月18日目录1。
编制说明2. 工程概况3.编制依据4. 施工准备5.施工工艺6.设备的调试7。
施工注意事项8。
工程质量保证措施9.HSE组织保障措施10.成品保护11. 突发意外事件的应急预案13.施工机械及技措用料12。
施工人员组织安排1、编制说明1.1本方案为青海盐湖工业集团股份有限公司4600t/d熟料水泥生产线安装工程中皮带机的安装方案。
为了保证在施工过程中施工质量、安全及进度要求,特编制此施工方案，作为指导施工的技术文件。
1。
2斗提机即斗式提升机，斗提机是一个传统的叫法。
它是利用均匀固接于无端牵引构件上的一系列料斗,竖向提升物料的连续输送机械.分为环链、板链和皮带三种。
1。
3斗式提升机具有输送量大，提升高度高，运行平稳可靠,寿命长显著优点，适于输送粉状,粒状及小块状的无磨琢性及磨琢性小的物料，如:煤、水泥、石块、砂、粘土、矿石等，由于提升机的牵引机构是环行链条，因此允许输送温度较高的材料。
1。
4斗式提升机主要特点:(1）驱动功率小，采用流入式喂料、诱导式卸料、大容量的料斗密集型布置。
在物料提升时几乎无回料和挖料现象，因此无效功率少。
（2）提升范围广，这类提升机对物料的种类、特性要求少，不但能提升一般粉状、小颗粒状物料,而且可提升磨琢性较大的物料.密封性好,环境污染少。
(3)运行可靠性好,先进的设计原理和加工方法,保证了整机运行的可靠性,无故障时间超过2万小时.提升高度高。
提升机运行平稳，因此可达到较高的提升高度.（4）使用寿命长，提升机的喂料采取流入式，无需用斗挖料,材料之间很少发生挤压和碰撞现象。
1。
5斗式提升机的输送工作原理是：料斗把物料从下面的储藏中舀起，随着输送带或链提升到顶部，绕过顶轮后向下翻转，斗式提升机将物料倾入接受槽内.带传动的斗式提升机的传动带一般采用橡胶带,装在下或上面的传动滚筒和上下面的改向滚筒上.链传动的斗式提升机一般装有两条平行的传动链，上或下面有一对传动链轮，下或上面是一对改向链轮。
斗式提升机的安装使用及维护保养斗式提升机是一种常用的物料输送设备，广泛应用于建材、化工、冶金、矿山等行业。
正确的安装、使用和维护保养对于保证斗式提升机的正常运行和延长使用寿命至关重要。
一、安装1. 安装前的准备工作在安装斗式提升机之前，需要做好以下准备工作：（1）制定安装方案，确定安装位置和安装方式；（2）检查斗式提升机的各部件是否完好，如链条、斗、轮组等；（3）清理安装现场，确保安装环境干净整洁；（4）准备好所需的工具和安装材料。
2. 安装步骤（1）安装底座：根据安装方案，在安装位置上安装底座，并进行水平调整；（2）安装链轮和链条：将链轮和链条安装在底座上，并进行张紧；（3）安装斗：将斗安装在链条上，并进行固定；（4）安装驱动装置：根据安装方案，安装驱动装置，并进行调试；（5）安装导向装置：根据安装方案，安装导向装置，并进行调试。
二、使用1. 启动前的准备工作在启动斗式提升机之前，需要做好以下准备工作：（1）检查斗式提升机的各部件是否完好，如链条、斗、轮组等；（2）检查驱动装置是否正常；（3）检查导向装置是否正常；（4）清理斗式提升机内部和外部的杂物。
2. 启动步骤（1）打开电源，启动驱动装置；（2）观察斗式提升机的运行情况，确保正常运行；（3）根据需要，调整斗式提升机的进料量和卸料量。
三、维护保养1. 日常维护（1）定期检查斗式提升机的各部件是否完好，如链条、斗、轮组等；（2）定期清理斗式提升机内部和外部的杂物；（3）定期润滑斗式提升机的各部件。
2. 定期保养（1）定期更换斗式提升机的润滑油；（2）定期检查斗式提升机的各部件是否需要更换或修理；（3）定期进行清洗和检修。
总之，正确的安装、使用和维护保养对于保证斗式提升机的正常运行和延长使用寿命至关重要。
在使用过程中，需要注意安全，避免发生意外事故。
同时，也需要根据实际情况进行调整和改进，以提高斗式提升机的工作效率和使用寿命。
斗式提升机施工方案一、施工准备1.明确斗式提升机的位置和安装要求，包括高度、角度等；2.检查提升机的相关设备和材料是否完好，并做好记录；3.准备施工所需的工具和人员；4.进行安全检查，确保施工环境安全。
二、基础施工1.根据设计要求，对提升机的基础进行劈母、水平、偏心和倾斜度等检查；2.安装基础框架，包括基础、底座、立柱等，确保其牢固稳定；3.进行基础的定位和标高，以便后续的施工工作。
三、提升机安装1.安装提升机的支架和导向轨道，确保其与基础连接紧密；2.安装斗式提升机的电机和机壳；3.安装液压系统和控制系统，连接相应的电缆和管路；4.固定提升机的链条、斗筒等部件，并进行试运行，确保其运行正常；5.进行各项安全保护装置的安装和调试，以确保斗式提升机的安全性。
四、连接输送设备1.根据实际需要，将斗式提升机与相应的输送设备连接，并确保连接牢固；2.进行输送设备的调试和试运行，检查其运行情况和传输效果，并做好记录。
五、验收和测试1.对斗式提升机的安装工作进行全面验收，检查斗式提升机的各项安全保护装置是否正常；2.进行提升机的空载和满载测试，检查提升机的运行速度和负载能力；3.进行安全保护装置的测试，确保其可靠性和灵敏性；4.进行提升机的运行试验，检查是否有异常声音和振动，并调整相关参数；5.完成斗式提升机的试运行报告，评估其性能和安全性。
六、安全措施1.施工过程中，要确保人员严格按照相关安全规定操作；2.在施工现场设置明显的安全警示标志，以提醒人员注意安全；3.确保施工人员佩戴好相应的个人防护用品，如安全帽、手套等；4.对斗式提升机进行定期维护和保养，确保其安全运行；5.对斗式提升机的关键部件进行定期检查和更换，避免发生意外事故。
以上是斗式提升机施工方案的相关内容，其中包括准备工作、基础施工、提升机安装、连接输送设备、验收和测试以及安全措施等。
在施工过程中，要严格按照规定操作，确保斗式提升机的安全性能和使用效果。
斗式提升机安装方案一、概述本工程斗式提升机一共分为三台，分别为链箅机一台，回转窑两台。
PL450-A型斗式提升机，适用于输送块状的、温度小于700ºC、比重较大的磨琢性的材料，如球团熟料等。
PL450-A型斗式提升机的特点为慢速的重力式卸载，并采用链条作为牵引机件，输送物料从下部区段进料口均匀喂入，由上部区段利用物料自重而卸载。
PL450-A型斗式提升机不适宜输送脆性、宜破碎的块状物，如焦炭等。
PL450-A型斗式提升机牵引机件是采用单链式，链条固定于角形料斗背面，其输送量在40-85m³/h范围内，提升高度在4-30m范围内。
由于本机具有各种不同装法和制法，既满足了一般的使用要求，又可应用于其他条件。
二、编制依据回转窑斗式提升机工艺图纸188M1-M-10-28《现场设备、工业管道焊接工程施工及验收规范》（GB50236—98）《起重设备安装工程施工及验收规范》（GB50278-98）《机械设备安装工程施工及验收规范》（GB50231-98）三、项目部组织机构项目经理：韩建平四、 基础检查及验收 设备基础的位置、几何尺寸和质量要求，应符合现行国家标准《钢筋混凝土工程施工及验收规范》的规定，基础施工单位应提交测量记录及其它施工技术资料。
设备安装前应按下表的规定对基础位置和几何尺寸进行复验。
设备基础表面和地脚螺栓预留孔中的油污、碎石、泥土、积水等均要清除干净，预埋地脚螺栓的螺纹和螺母应保护完好；放置垫铁部位的表面应凿平。
五、设备开箱检查及材料验收设备开箱应在建设单位有关人员参加下，按下列项目进行检查，并作出记录：项 目允许偏差（mm ） 坐标位置（纵横轴线）±20 不同平面的标高-20 平面外形尺寸凸台上平面外形尺寸凹穴尺寸±20 -20 +20 平面的水平度每 米 5 全 长 10 预埋地脚螺栓 标高（顶端）+20 中心距（在根部和顶部测量）±2 预埋地脚螺栓孔 中心位置±10 深 度孔壁铅垂度每米+20 10 预埋活动地脚螺栓锚板 标 高20 中心位置±5 水平度 5项目副经理：于英林技术负责人;刘晓光 预算员 ¨ 贾春梅 技术员 ¨ 杨 志 敏 质检员 ¨ 张 博策 安全员 ¨ 何春龙材料员 ¨ 王延林 劳资员 ¨ 贾春梅 铆 工 组 钳工组 一组 电 气焊组 架 工 组 钳工组 二组 技术员 ¨ 巴金龙(1)箱号、箱数以及包装情况；(2)设备的名称、型号和规格；(3)设备有无缺损件，表面有无损坏和锈蚀等；(4)核对设备的外形尺寸和其它部位的主要安装尺寸，并应与设计相符。
设备及其零部件和专用工具，应妥善保管，不得使其变形、损坏、锈蚀、错乱或丢失。
设备附属结构材料、成品、半成品及支承件必须具有制造厂的质量证明书，其质量应符合设计文件及国家现行标准的规定。
六、提升机的技术规范提升机型号：PL450-A中心高：22米输送能力：25t/h提升物料：链篦机预热段及回转窑窑尾散料物料比重：1.8/m³物料粒度：0-25mm物料温度：700ºC料斗形式：非标准、S型深斗斗宽：500mm，材质16Mn，内外侧焊加强筋，厚8mm 链条规格：SL203GA，链节40Mn2 （锻造件）链轮齿数：主动链轮8齿，从动链轮无齿点机：Y200L1-6 N18.5KW减速机：JZQ650-48.57七、提升机安装说明PL450-A型斗式提升机是垂直式提升机，因此其基础应承受提升机的全部重量。
在任何情况下，提升机应在中间区段设置支撑装置，以防止提升机向侧面偏移。
支撑装置应可靠地固定在附近的建筑物上，其支撑装置应能允许提升机在垂直方向上自由伸缩。
为了防止提升机的传动装置在工作中发生振动，也应设有支撑装置，其装置应低于与提升机上部区段相邻接的中部机壳。
提升机提交安装施工队时，其上部区段（如果提升机带有传动装置则指带有传动装置的上部区段）、下部区段均经装配与校准。
八、提升机安装顺序首先安装提升机的下部区段，将其在基础上的相对位置校准，使机壳的基准面，处于水平平面内，然后将提升机下部区段临时紧固在地基上。
按照制造厂的编号或印记逐一安装中间机壳的标准节，在安装中间机壳时为防止工作时机壳内的灰尘外扬，可在机壳法兰内接头处垫入编制的石棉绳。
如果有非标准节连接后，最后装上非标准节，中部机壳安装完毕并校准后，方可安装提升机上部区段及头罩。
然后安装传动平台，在平台上安装减速机、电动机、齿轮逆止装置、联轴器和保护罩等。
提升机的金属构架安装完毕后，开始安装链条注意链条的方向,链条的安装首先在机头平台吊装孔处搭建门型支架，挂两个3吨导链，把链条从筒体内伸延至机座底部。
在机座筒体侧门底边加钢板，下打支撑成斜坡。
其次把配置好的链条、料斗朝着侧门斜坡依次放平、放稳。
用M16×1000钢丝绳套栓住链头挂在导链勾上，向上平稳提升。
最后在链条升至机头时，用另一个导链挂住链条的第二节，摘下第一个导链，再伸延至机头底部，向上提升另一个链条。
升至机头后，用穿销连接底部链头。
在机头用另一个导链挂住链条的第二节，与前链条头吻合穿销连接完成。
（注：安装试车一遍后，料斗所有螺栓须加紧并焊接牢固）。
九、提升机安装基本要求：提升机的基础必须坚固，提升机的下部区段基准面应处于水平平面内。
提升机的中心线应在同一垂直线上，其倾斜偏差不应超过2mm，其累计偏差不得大于8mm。
提升机传动链轮轴和拉紧轮轴应相互平行的安装于同一铅垂面内，低速轴应与提升传动链轴线相互平行，利用平衡联轴器连接，允许最大平行偏移为0.2mm，最大限度轴线交角为4°。
传动装置中的逆止制动装置的固定板应当可靠的紧固在平台上。
此外，传动装置的平台及平台的定位装置应能保证提升机工作时不发生显著的振动。
为了使拉紧器在使用过程中具有足够的调整行程，在将牵引链条拉紧至适当程度后，螺旋拉紧装置尚未利用的行程应不少于整个行程的50%。
不高的提升机利用水平位置装妥后，铅直吊起进行安装的，需检查机壳是否有弯曲变形，倾斜等现象。
连接后的链条不应过分拉紧，以用人力转动链条是轻松的、润滑的。
无其它显著的阻力增加为限。
若上述要求已经达到，则将所有螺栓重新拧紧，并清除提升机内部的所有零碎材料，以及向各润滑系统加注必要的润滑油，即可进行无负荷试车2小时。
十、无负荷试车应注意问题料斗牵引链条及链轮的运行情况，运动部分不得与其它固定部分发生显著的碰撞及卡住现象。
各轴承内的油温是否正常，各密封装置是否油漏油现象。
减速机有无过激响声，电器控制是否正常。
无负荷试车时应仔细观察逆止制动装置，运转时棘爪应在离心力的作用下与棘轮齿紧密地接触。
所有的坚固件是否有松动现象，行车后应特别注意料斗与链条间固定螺栓的紧固情况。
在提升机无负荷试车结束并认为满意后，应进行为时16小时的负荷试车，即在原设计得输送量及输送物料的条件下进行运转。
十一、负荷试车应注意如下事项：传动装置的工作情况，电动机的负荷情况，电流是否超过额定值，电气控制是否正常以及减速机的噪音特征等。
上、下部区段工作情况，料斗有无歪斜，运行速度是否符合设计要求。
在均匀给料的情况下，注意物料的供给特征，提升机下部不得发生材料积塞现象。
输送材料在料斗内充满程度如何，是否有单面装载现象，输送量是否达到设计要求。
应多次停止提升机的运行，以观察逆止装置的作用，应能保证提升机停止时，运行部分没有显著的反向行程。
直接消除了负荷试车可能发生的故障，并认为满意后才能移交生产。
十二、质量保证措施在工程现场建立设备安装质量保证体系，项目经理部总工程师为质量保证工程师,配置焊接、工艺、材料责任工程师，对施工的全过程实行监督控制，质保体系责任权限及各项管理制度执行公司《质量保证手册》的各项规定。
在项目经理领导下，施工技术、质量管理人员，主要工种技术工人开工前应熟悉图纸资料、设计文件、技术标准、规范和技术指导书，编制施工质量控制计划，做好施工技术准备工作计划。
施工前由技术人员根据施工设计文件编制详细的施工方案按公司方案审批进行审签，并报建设单位认可。
各种质量文件、施工记录，并及时通知建设单位有关人员检查（签字），做到质量记录与施工进度同步。
竣工验收资料的整理和交付满足国家及行业现行标准的要求，并符合建设单位的管理规定。
十三、安全施工保证措施遵守一切指导安全、健康与环境卫生方面的法规和规范。
在施工期间，现场常设一名安全员，制定安全措施和检查计划，检查所有安全规划与条例的实施情况。
危险部位要设置明显的的安全标志，夜间施工要有足够的照明，搞好三大防护，保证人身安全。
施工用电及临时使用电路时，由专人负责维护并检查，发现隐患及时处理，并作好记录。
严格执行施工机械和机具使用规定和规范，杜绝超负荷使用，避免造成设备与人身事故。
十四、劳动力投入计划序号工种人数（人）1 起重工 42 电焊工 13 气焊工 14 测量工 15 电工 16 司机 17 钳工 28 其他人员 4总计15 安装调试绝对工期：15个日历天.邯钢200吨球团工程斗式提机安装方案批准：审核：编制：中国二冶邯钢集团球团项目部2008年10月24日。
