数字信号处理实验

数字信号处理实验报告姓名：班级：通信学号：实验名称：频域抽样定理验证实验类型：验证试验指导教师:实习日期：2013.频域采样定理验证实验一． 实验目的：1. 加深对离散序列频域抽样定理的理解2.了解由频谱通过IFFT 计算连续时间信号的方法3.掌握用MATLAB 语言进行频域抽样与恢复时程序的编写方法 4、用MATLAB 语言将X(k)恢复为X(z)及X(e jw )。

二． 实验原理：1、1、频域采样定理： 如果序列x(n)的长度为M ，频域抽样点数为N ，则只有当频域采样点数N ≥M 时，才有x N (n)=IDFT[X(k)]=x(n),即可由频域采样X(k)无失真的恢复原序列 x(n)。

2、用X(k)表示X(z)的内插公式：∑-=-----=10111)(1)(N k kNNzWz k X Nz X内插函数： zWzkNNN z 1k111)(-----=ϕ频域内插公式：∑-=-=10)2()()(N K j k Nk X e X πωϕω频域内插函数：e N j N N )21()2sin()2sin(1)(--=ωωωωϕ三． 实验任务与步骤：实验一：长度为26的三角形序列x(n)如图(b)所示，编写MATLAB 程序验证频域抽样定理。

实验二：已知一个时间序列的频谱为X(e jw )=2+4e -jw +6e -j2w +4e -j3w +2e -j4w分别取频域抽样点数N为3、5和10，用IPPT计算并求出其时间序列x(n)，用图形显示各时间序列。

由此讨论原时域信号不失真地由频域抽样恢复的条件。

实验三：由X32(k)恢复X(z)和X(e jw)。

四．实验结论与分析：实验一：源程序：M=26;N=32;n=0:M; %产生M长三角波序列x(n)xa=0:floor(M/2);xb= ceil(M/2)-1:-1:0; xn=[xa,xb];Xk=fft(xn,512); %1024点FFT[x(n)], 用于近似序列x(n)的TFX32k=fft(xn,32); %32点FFT[x(n)]x32n=ifft(X32k); %32点IFFT[X32(k)]得到x32(n)X16k=X32k(1:2:N); %隔点抽取X32k得到X16(K)x16n=ifft(X16k,N/2); %16点IFFT[X16(k)]得到x16(n)subplot(3,2,2);stem(n,xn,'.');box ontitle('(b) 三角波序列x(n)');xlabel('n');ylabel('x(n)');axis([0,32,0,20])k=0:511;wk=2*k/512;subplot(3,2,1);plot(wk,abs(Xk));title('(a)FT[x(n)]');xlabel('\omega/\pi');ylabel('|X(e^j^\omega)|');axis([0,1,0,200])k=0:N/2-1;subplot(3,2,3);stem(k,abs(X16k),'.');box ontitle('(c) 16点频域');xlabel('k');ylabel('|X_1_6(k)|');axis([0,8,0,200])n1=0:N/2-1;subplot(3,2,4);stem(n1,x16n,'.');box ontitle('(d) 16点IDFT[X_1_6(k)]');xlabel('n');ylabel('x_1_6(n)');axis([0,32,0,20])k=0:N-1;subplot(3,2,5);stem(k,abs(X32k),'.');box ontitle('(e) 32点频域采样');xlabel('k');ylabel('|X_3_2(k)|');axis([0,16,0,200])n1=0:N-1;subplot(3,2,6);stem(n1,x32n,'.');box ontitle('(f) 32点IDFT[X_3_2(k)]');xlabel('n');ylabel('x_3_2(n)');axis([0,32,0,20])结果如下所示：实验一分析：序列x(n)的长度M=26，由图中可以看出，当采样点数N=16<M时，x16(n)确实等于原三角序列x(n)以16为周期的周期延拓序列的主值序列。

实验一 信号、系统及系统响应一、实验目的1、熟悉理想采样的性质，了解信号采样前后的频谱变化，加深对时域采样定理的理解。

2、熟悉离散信号和系统的时域特性。

3、熟悉线性卷积的计算编程方法：利用卷积的方法，观察、分析系统响应的时域特性。

4、掌握序列傅里叶变换的计算机实现方法，利用序列的傅里叶变换对离散信号、系统及其系统响应进行频域分析。

二、 实验原理1.理想采样序列：对信号x a (t)=A e −αt sin(Ω0t )u(t)进行理想采样，可以得到一个理想的采样信号序列x a (t)=A e −αt sin(Ω0nT ),0≤n ≤50，其中A 为幅度因子，α是衰减因子，Ω0是频率，T 是采样周期。

2.对一个连续时间信号x a (t)进行理想采样可以表示为该信号与一个周期冲激脉冲的乘积，即x ̂a (t)= x a (t)M(t),其中x ̂a (t)是连续信号x a (t)的理想采样；M(t)是周期冲激M(t)=∑δ+∞−∞(t-nT)=1T ∑e jm Ωs t +∞−∞,其中T 为采样周期，Ωs =2π/T 是采样角频率。

信号理想采样的傅里叶变换为X ̂a (j Ω)=1T ∑X a +∞−∞[j(Ω−k Ωs )],由此式可知：信号理想采样后的频谱是原信号频谱的周期延拓，其延拓周期为Ωs =2π/T 。

根据时域采样定理，如果原信号是带限信号，且采样频率高于原信号最高频率分量的2倍，则采样以后不会发生频率混叠现象。

三、简明步骤产生理想采样信号序列x a (n),使A=444.128，α=50√2π，Ω0=50√2π。

（1） 首先选用采样频率为1000HZ ，T=1/1000，观察所得理想采样信号的幅频特性，在折叠频率以内和给定的理想幅频特性无明显差异，并做记录；（2） 改变采样频率为300HZ ，T=1/300，观察所得到的频谱特性曲线的变化，并做记录；（3） 进一步减小采样频率为200HZ ，T=1/200，观察频谱混淆现象是否明显存在，说明原因，并记录这时候的幅频特性曲线。

《数字信号处理》实验报告学院：信息科学与工程学院专业班级：通信1303姓名学号：实验一 常见离散时间信号的产生和频谱分析一、 实验目的（1） 熟悉MATLAB 应用环境，常用窗口的功能和使用方法；（2） 加深对常用离散时间信号的理解；（3） 掌握简单的绘图命令；（4） 掌握序列傅里叶变换的计算机实现方法，利用序列的傅里叶变换对离散信号进行频域分析。

二、 实验原理（1） 常用离散时间信号a ）单位抽样序列⎩⎨⎧=01)(n δ00≠=n n 如果)(n δ在时间轴上延迟了k 个单位，得到)(k n -δ即：⎩⎨⎧=-01)(k n δ0≠=n k n b ）单位阶跃序列⎩⎨⎧=01)(n u 00<≥n n c ）矩形序列 ⎩⎨⎧=01)(n R N 其他10-≤≤N nd ）正弦序列)sin()(ϕ+=wn A n xe ）实指数序列f ）复指数序列()()jw n x n e σ+=（2）离散傅里叶变换：设连续正弦信号()x t 为0()sin()x t A t φ=Ω+这一信号的频率为0f ，角频率为002f πΩ=，信号的周期为00012T f π==Ω。

如果对此连续周期信号()x t 进行抽样，其抽样时间间隔为T ，抽样后信号以()x n 表示，则有0()()sin()t nT x n x t A nT φ===Ω+，如果令w 为数字频率，满足000012s sf w T f f π=Ω=Ω=，其中s f 是抽样重复频率，简称抽样频率。

为了在数字计算机上观察分析各种序列的频域特性，通常对)(jw e X 在[]π2,0上进行M 点采样来观察分析。

对长度为N 的有限长序列x(n), 有∑-=-=10)()(N n n jw jw k k e n x e X其中 1,,1,02-==M k k Mw k ，π 通常M 应取得大一些，以便观察谱的细节变化。

取模|)(|k jw e X 可绘出幅频特性曲线。

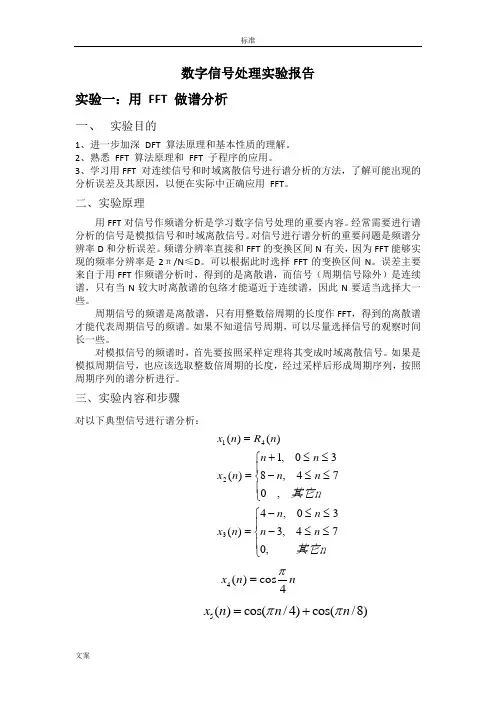

数字信号处理实验报告实验一：用 FFT 做谱分析 一、 实验目的1、进一步加深 DFT 算法原理和基本性质的理解。

2、熟悉 FFT 算法原理和 FFT 子程序的应用。

3、学习用FFT 对连续信号和时域离散信号进行谱分析的方法，了解可能出现的分析误差及其原因，以便在实际中正确应用 FFT 。

二、实验原理用FFT 对信号作频谱分析是学习数字信号处理的重要内容。

经常需要进行谱分析的信号是模拟信号和时域离散信号。

对信号进行谱分析的重要问题是频谱分辨率D 和分析误差。

频谱分辨率直接和FFT 的变换区间N 有关，因为FFT 能够实现的频率分辨率是2π/N ≤D 。

可以根据此时选择FFT 的变换区间N 。

误差主要来自于用FFT 作频谱分析时，得到的是离散谱，而信号（周期信号除外）是连续谱，只有当N 较大时离散谱的包络才能逼近于连续谱，因此N 要适当选择大一些。

周期信号的频谱是离散谱，只有用整数倍周期的长度作FFT ，得到的离散谱才能代表周期信号的频谱。

如果不知道信号周期，可以尽量选择信号的观察时间长一些。

对模拟信号的频谱时，首先要按照采样定理将其变成时域离散信号。

如果是模拟周期信号，也应该选取整数倍周期的长度，经过采样后形成周期序列，按照周期序列的谱分析进行。

三、实验内容和步骤对以下典型信号进行谱分析：⎪⎩⎪⎨⎧≤≤-≤≤-=⎪⎩⎪⎨⎧≤≤-≤≤+==其它nn n n n n x 其它nn n n n n x n R n x ,074,330,4)(,074,830,1)()()(32414()cos4x n n π=5()cos(/4)cos(/8)x n n n ππ=+6()cos8cos16cos20x t t t t πππ=++对于以上信号，x1(n)~x5(n) 选择FFT 的变换区间N 为8和16 两种情况进行频谱分析。

分别打印其幅频特性曲线。

并进行对比、分析和讨论;；x6(t)为模拟周期信号，选择 采样频率Hz F s 64=，变换区间N=16,32,64 三种情况进行谱分析。

实验4 离散时间系统的频域分析一、实验目的（1）了解离散系统的零极点与系统因果性和稳定性的关系； （2）加深对离散系统的频率响应特性基本概念的理解； （3）熟悉MATLAB 中进行离散系统零极点分析的常用子函数； （4）掌握离散系统幅频响应和相频响应的求解方法。

二、知识点提示本章节的主要知识点是频率响应的概念、系统零极点对系统特性的影响；重点是频率响应的求解方法；难点是MATLAB 相关子函数的使用。

三、实验原理1．离散时间系统的零极点及零极点分布图设离散时间系统系统函数为NMzN a z a a z M b z b b z A z B z H ----++++++++==)1()2()1()1()2()1()()()(11 (4-1) MATLAB 提供了专门用于绘制离散时间系统零极点图的zplane 函数： ①zplane 函数 格式一：zplane(z, p)功能：绘制出列向量z 中的零点(以符号"○" 表示)和列向量p 中的极点(以符号"×"表示)，同时画出参考单位圆，并在多阶零点和极点的右上角标出其阶数。

如果z 和p 为矩阵，则zplane 以不同的颜色分别绘出z 和p 各列中的零点和极点。

格式二：zplane(B, A)功能：绘制出系统函数H(z)的零极点图。

其中B 和A 为系统函数)(z H (4-1)式的分子和分母多项式系数向量。

zplane(B, A) 输入的是传递函数模型，函数首先调用root 函数以求出它们的零极点。

②roots 函数。

用于求多项式的根，调用格式：roots(C)，其中C 为多项式的系数向量，降幂排列。

2．离散系统的频率特性MATLAB 提供了专门用于求离散系统频响特性的freqz 函数，调用格式如下： ①H = freqz(B,A,W)功能：计算由向量W (rad )指定的数字频率点上(通常指[0,π]范围的频率)离散系统)(z H 的频率响应)e (j ωH ，结果存于H 向量中。

数字信号处理实验实验一信号、系统及系统响应1、实验目的认真复习采样理论、离散信号与系统、线性卷积、序列的z 变换及性质等有关内容；掌握离散时间序列的产生与基本运算，理解离散时间系统的时域特性与差分方程的求解方法，掌握离散信号的绘图方法；熟悉序列的z 变换及性质，理解理想采样前后信号频谱的变化。

2、实验内容a. 产生长度为500 的在[0,1]之间均匀分布的随机序列，产生长度为500 的均值为0 单位方差的高斯分布序列。

b. 线性时不变系统单位脉冲响应为h(n)=(0.9)nu(n)，当系统输入为x(n)=R10(n)时，求系统的零状态响应，并绘制波形图。

c. 描述系统的差分方程为：y(n)-y(n-1)+0.9y(n-2)=x(n)，其中x(n)为激励，y(n)为响应。

计算并绘制n=20,30,40,50,60,70,80,90,100 时的系统单位脉冲响应h(n)；计算并绘制n=20,30,40,50,60,70,80,90,100 时的系统单位阶跃响应s(n)；由h(n)表征的这个系统是稳定系统吗？d. 序列x(n)=(0.8)nu(n)，求DTFT[x(n)]，并画出它幅度、相位，实部、虚部的波形图。

观察它是否具有周期性？e. 线性时不变系统的差分方程为y(n)=0.7y(n-1)+x(n)，求系统的频率响应H(ejω)，如果系统输入为x(n)=cos(0.05πn)u(n)，求系统的稳态响应并绘图。

f. 设连续时间信号x(t)=e-1000|t|，计算并绘制它的傅立叶变换；如果用采样频率为每秒5000 样本对x(t)进行采样得到x1(n)，计算并绘制X1(ejω)，用x1(n)重建连续信号x(t)，并对结果进行讨论；如果用采样频率为每秒1000 样本对x(t)进行采样得到x2(n)，计算并绘制X2(ejω)，用x2(n)重建连续信号x(t)，并对结果进行讨论。

加深对采样定理的理解。

g. 设X1(z)=z+2+3z-1，X2(z)=2z2+4z+3+5z-1，用卷积方法计算X1(z)X2(z)。

《数字信号处理》实验报告实验名称数字信号处理实验（民航无线电监测关键技术研究）实验时间一、实验目的：通过实验，理解和掌握民航无线电监测关键技术中调制解调、FIR 数字滤波器、多采样率数字信号处理、FFT、语音数字信号处理、静噪等技术，培养学生对数字信号处理技术的兴趣，并提高学生基于数字信号处理技术的工程应用能力。

二、实验环境：Matlab三、实验原理、内容与分析（包括实验内容、MATLAB程序、实验结果与分析）实验总体框图如上图所示，主要实现民航无线电监测关键技术中调制解调、FIR 数字滤波器、多采样率数字信号处理、FFT、语音数字信号处理、静噪等技术。

1．有限长单位脉冲（FIR）滤波器的设计FIR 数字滤波器是一种非递归系统，其冲激响应h(n)是有限长序列,其差分方程表达式为：系统传递函数可表达为：N-1 为FIR 滤波器的阶数。

在数字信号处理应用中往往需要设计线性相位的滤波器，FIR 滤波器在保证幅度特性满足技术要求的同时，很容易做到严格的线性相位特性。

为了使滤波器满足线性相位条件，要求其单位脉冲响应h(n)为实序列，且满足偶对称或奇对称条件，即h(n)=h(N-1-n)或h(n)=-h(N-1-n)。

这样，当N 为偶数时，偶对称线性相位FIR 滤波器的差分方程表达式为：由上可见FIR 滤波器不断地对输入样本x(n)延时后，再做乘法累加算法，将滤波器结果y(n)输出，因此，FIR 实际上是一种乘法累加运算。

而对于线性相位FIR 而言，利用线性相位FIR 滤波器系数的对称特性，可以采用结构精简的FIR 结构将乘法器数目减少一半。

2．AM 调制解调AM 调制解调过程如下：3．多采样率数字信号处理一般认为，在满足采样定理的前提下，首先将以采样率F1 采集的数字信号进行D/A 转换, 变成模拟信号，再按采样率F2 进行A/D 变换，从而实现从F1 到F2 的采样率转换。

但这样较麻烦，且易使信号受到损伤，所以实际上改变采样率是在数字域实现的。

实验一 信号、系统及系统响应一、 实验目的1、熟悉连续信号经理想采样前后的频谱变化关系，加深对时域采样定理的理解；2、熟悉时域离散系统的时域特性；3、利用卷积方法观察分析系统的时域特性；4、掌握序列傅立叶变换的计算机实现方法，利用序列的傅立叶变换对连续信号、离散信号及系统响应进行频域分析。

二、 实验原理及方法采样是连续信号数字处理的第一个关键环节。

对采样过程的研究不仅可以了解采样前后信号时域和频域特性发生变化以及信号信息不丢失的条件，而且可以加深对傅立叶变换、Z 变换和序列傅立叶变换之间关系式的理解。

对一个连续信号)(t x a 进行理想采样的过程可用下式表示：)()()(^t p t t xx aa=其中)(^t x a 为)(t x a 的理想采样，p(t)为周期脉冲，即∑∞-∞=-=m nT t t p )()(δ)(^t x a的傅立叶变换为)]([1)(^s m a m j X T j a XΩ-Ω=Ω∑∞-∞=上式表明^)(Ωj Xa为)(Ωj Xa的周期延拓。

其延拓周期为采样角频率（T /2π=Ω）。

只有满足采样定理时，才不会发生频率混叠失真。

在实验时可以用序列的傅立叶变换来计算^)(Ωj X a 。

公式如下：Tw jw ae X j X Ω==Ω|)()(^离散信号和系统在时域均可用序列来表示。

为了在实验中观察分析各种序列的频域特性，通常对)(jw e X 在[0，2π]上进行M 点采样来观察分析。

对长度为N 的有限长序列x(n)，有：n jw N n jw k ke m x eX--=∑=)()(1其中，k Mk πω2=，k=0,1,……M-1 时域离散线性非移变系统的输入/输出关系为 ∑∞-∞=-==m m n h m x n h n x n y )()()(*)()(上述卷积运算也可在频域实现)()()(ωωωj j j e H e X eY =三、 实验程序s=yesinput(Please Select The Step Of Experiment:\n 一.(1时域采样序列分析 s=str2num(s); close all;Xb=impseq(0,0,1); Ha=stepseq(1,1,10);Hb=impseq(0,0,3)+2.5*impseq(1,0,3)+2.2*impseq(2,0,3)+impseq(3,0,3); i=0;while(s);%时域采样序列分析 if(s==1) l=1; k=0;while(1)if(k==0)A=yesinput('please input the Amplitude:\n',...444.128,[100,1000]); a=yesinput('please input the Attenuation Coefficient:\n',...222.144,[100,600]); w=yesinput('please input the Angle Frequence(rad/s):\n',...222.144,[100,600]); end k=k+1;fs=yesinput('please input the sample frequence:\n',...1000,[100,1200]); Xa=FF(A,a,w,fs); i=i+1;string+['fs=',num2str(fs)]; figure(i)DFT(Xa,50,string); 1=yesinput 1=str2num(1); end%系统和响应分析else if(s==2)kk=str2num(kk);while(kk)if(kk==1)m=conv(Xb,Hb);N=5;i=i+1;figure(i)string=('hb(n)');Hs=DFT(Hb,4,string);i=i+1;figure(i)string('xb(n)');DFT(Xb,2,string);string=('y(n)=xb(n)*hb(n)');else if (kk==2)m=conv(Ha,Ha);N=19;string=('y(n)=ha(n)*(ha(n)');else if (kk==3)Xc=stepseq(1,1,5);m=conv(Xc,Ha);N=14;string=('y(n)=xc(n)*ha(n)');endendendi=i+1;figure(i)DFT(m,N,string);kk=yesinputkk=str2num(kk);end卷积定理的验证else if(s==3)A=1;a=0.5;w=2,0734;fs=1;Xal=FF(A,a,w,fs);i=i+1;figure(i)string=('The xal(n)(A=1,a=0.4,T=1)'); [Xa,w]DFT(Xal,50,string);i=i+1;figure(i)string =('hb(n)');Hs=DFT(Hb,4,string);Ys=Xs.*Hs;y=conv(Xal,Hb);N=53;i=i+1;figure(i)string=('y(n)=xa(n)*hb(n)');[yy,w]=DFT(y,N,string);i=i+1;figure(i)subplot(2,2,1)plot(w/pi,abs(yy));axis([-2 2 0 2]);xlabel('w/pi');ylabel('|Ys(jw)|');title(FT[x(n)*h(n)]');subplot(2,2,3)plot(w/pi,abs(Ys));axis([-2 2 0 2]);xlabel('w/pi');ylabel('|Ys(jw)|');title('FT[xs(n)].FT[h(n)]');endendend子函数:离散傅立叶变换及X(n),FT[x(n)]的绘图函数function[c,l]=DFT(x,N,str)n=0:N-1;k=-200:200;w=(pi/100)*k;l=w;c=x*Xc=stepseq(1,1,5);子函数：产生信号function c=FF(A,a,w,fs)n=o:50-1;c=A*exp((-a)*n/fs).*sin(w*n/fs).*stepseq(0,0,49); 子函数：产生脉冲信号function [x,n]=impseq(n0,n1,n2)n=[n1:n2];x=[(n-n0)==0];子函数：产生矩形框信号function [x,n]=stepseq(n0,n1,n2) n=[n1:n2];x=[(n-n0>=0)];四、 实验内容及步骤1、认真复习采样理论，离散信号与系统，线性卷积，序列的傅立叶变换及性质等有关内容，阅读本实验原理与方法。

数字信号处理实验报告引言数字信号处理（Digital Signal Processing，DSP）是一门研究数字信号的获取、分析、处理和控制的学科。

在现代科技发展中，数字信号处理在通信、图像处理、音频处理等领域起着重要的作用。

本次实验旨在通过实际操作，深入了解数字信号处理的基本原理和实践技巧。

实验一：离散时间信号的生成与显示在实验开始之前，我们首先需要了解信号的生成与显示方法。

通过数字信号处理器（Digital Signal Processor，DSP）可以轻松生成和显示各种类型的离散时间信号。

实验设置如下：1. 设置采样频率为8kHz。

2. 生成一个正弦信号：频率为1kHz，振幅为1。

3. 生成一个方波信号：频率为1kHz，振幅为1。

4. 将生成的信号通过DAC（Digital-to-Analog Converter）输出到示波器上进行显示。

实验结果如下图所示：（插入示波器显示的正弦信号和方波信号的图片）实验分析：通过示波器的显示结果可以看出，正弦信号在时域上呈现周期性的波形，而方波信号则具有稳定的上下跳变。

这体现了正弦信号和方波信号在时域上的不同特征。

实验二：信号的采样和重构在数字信号处理中，信号的采样是将连续时间信号转化为离散时间信号的过程，信号的重构则是将离散时间信号还原为连续时间信号的过程。

在实际应用中，信号的采样和重构对信号处理的准确性至关重要。

实验设置如下：1. 生成一个正弦信号：频率为1kHz，振幅为1。

2. 设置采样频率为8kHz。

3. 对正弦信号进行采样，得到离散时间信号。

4. 对离散时间信号进行重构，得到连续时间信号。

5. 将重构的信号通过DAC输出到示波器上进行显示。

实验结果如下图所示：（插入示波器显示的连续时间信号和重构信号的图片）实验分析：通过示波器的显示结果可以看出，重构的信号与原信号非常接近，并且能够还原出原信号的形状和特征。

这说明信号的采样和重构方法对于信号处理的准确性有着重要影响。

一、实验名称数字信号处理实验二、实验目的1. 理解数字信号处理的基本概念和原理。

2. 掌握数字滤波器的设计方法及其应用。

3. 熟悉数字信号处理软件的使用，提高实验技能。

三、实验原理数字信号处理（Digital Signal Processing，DSP）是研究数字信号的产生、处理、分析和应用的科学。

本实验主要涉及以下几个方面：1. 数字滤波器的基本概念：数字滤波器是一种对数字信号进行频率选择的装置，可以用于信号的滤波、增强、抑制等。

2. 滤波器的设计方法：主要包括有限脉冲响应（FIR）滤波器和无限脉冲响应（IIR）滤波器的设计方法。

3. 数字信号处理软件的使用：利用MATLAB等软件进行数字信号处理实验，提高实验效率。

四、实验器材1. 实验计算机2. MATLAB软件3. 实验指导书五、实验步骤1. 实验一：FIR滤波器设计（1）打开MATLAB软件，创建一个新的脚本文件。

（2）根据实验指导书的要求，输入FIR滤波器的参数，如滤波器的阶数、截止频率等。

（3）运行脚本文件，观察滤波器的频率响应曲线。

（4）根据实验结果，分析滤波器的性能。

2. 实验二：IIR滤波器设计（1）打开MATLAB软件，创建一个新的脚本文件。

（2）根据实验指导书的要求，输入IIR滤波器的参数，如滤波器的阶数、截止频率等。

（3）运行脚本文件，观察滤波器的频率响应曲线。

（4）根据实验结果，分析滤波器的性能。

3. 实验三：数字信号处理软件的使用（1）打开MATLAB软件，创建一个新的脚本文件。

（2）根据实验指导书的要求，输入信号处理的参数，如采样频率、滤波器类型等。

（3）运行脚本文件，观察信号处理的结果。

（4）根据实验结果，分析数字信号处理软件的应用。

六、实验结果与分析1. 实验一：FIR滤波器设计实验结果表明，所设计的FIR滤波器具有较好的频率选择性，滤波效果符合预期。

2. 实验二：IIR滤波器设计实验结果表明，所设计的IIR滤波器具有较好的频率选择性，滤波效果符合预期。

一、实验目的1. 理解数字信号处理的基本概念和原理。

2. 掌握离散时间信号的基本运算和变换方法。

3. 熟悉数字滤波器的设计和实现。

4. 培养实验操作能力和数据分析能力。

二、实验原理数字信号处理（Digital Signal Processing，DSP）是利用计算机对信号进行采样、量化、处理和分析的一种技术。

本实验主要涉及以下内容：1. 离散时间信号：离散时间信号是指时间上离散的信号，通常用序列表示。

2. 离散时间系统的时域分析：分析离散时间系统的时域特性，如稳定性、因果性、线性等。

3. 离散时间信号的变换：包括离散时间傅里叶变换（DTFT）、离散傅里叶变换（DFT）和快速傅里叶变换（FFT）等。

4. 数字滤波器：设计、实现和分析数字滤波器，如低通、高通、带通、带阻滤波器等。

三、实验内容1. 离散时间信号的时域运算（1）实验目的：掌握离散时间信号的时域运算方法。

（2）实验步骤：a. 使用MATLAB生成两个离散时间信号；b. 进行时域运算，如加、减、乘、除等；c. 绘制运算结果的时域波形图。

2. 离散时间信号的变换（1）实验目的：掌握离散时间信号的变换方法。

（2）实验步骤：a. 使用MATLAB生成一个离散时间信号；b. 进行DTFT、DFT和FFT变换；c. 绘制变换结果的频域波形图。

3. 数字滤波器的设计和实现（1）实验目的：掌握数字滤波器的设计和实现方法。

（2）实验步骤：a. 设计一个低通滤波器，如巴特沃斯滤波器、切比雪夫滤波器等；b. 使用MATLAB实现滤波器；c. 使用MATLAB对滤波器进行时域和频域分析。

4. 数字滤波器的应用（1）实验目的：掌握数字滤波器的应用。

（2）实验步骤：a. 采集一段语音信号；b. 使用数字滤波器对语音信号进行降噪处理；c. 比较降噪前后的语音信号，分析滤波器的效果。

四、实验结果与分析1. 离散时间信号的时域运算实验结果显示，通过MATLAB可以方便地进行离散时间信号的时域运算，并绘制出运算结果的时域波形图。

dsp实验报告DSP实验报告一、引言数字信号处理（Digital Signal Processing，DSP）是一种对数字信号进行处理和分析的技术。

它在许多领域中被广泛应用，如通信、音频处理、图像处理等。

本实验旨在通过实际操作，探索和理解DSP的基本原理和应用。

二、实验目的1. 理解数字信号处理的基本概念和原理；2. 掌握DSP实验平台的使用方法；3. 进行一系列DSP实验，加深对DSP技术的理解。

三、实验器材和软件1. DSP开发板；2. 电脑；3. DSP开发软件。

四、实验内容1. 实验一：信号采集与重构在此实验中，我们将通过DSP开发板采集模拟信号，并将其转换为数字信号进行处理。

首先，我们需要连接信号源和开发板，然后设置采样频率和采样时间。

接下来，我们将对采集到的信号进行重构，还原出原始模拟信号，并进行观察和分析。

2. 实验二：滤波器设计与实现滤波器是DSP中常用的模块，用于去除或增强信号中的特定频率成分。

在此实验中，我们将学习滤波器的设计和实现方法。

首先，我们将选择合适的滤波器类型和参数，然后使用DSP开发软件进行滤波器设计。

最后，我们将将设计好的滤波器加载到DSP开发板上，并进行实时滤波处理。

3. 实验三：频谱分析与频域处理频谱分析是DSP中常用的方法，用于分析信号的频率成分和能量分布。

在此实验中，我们将学习频谱分析的基本原理和方法，并进行实际操作。

我们将采集一个包含多个频率成分的信号，并使用FFT算法进行频谱分析。

然后，我们将对频谱进行处理，如频率选择、频率域滤波等，并观察处理后的效果。

4. 实验四：音频处理与效果实现音频处理是DSP中的重要应用之一。

在此实验中，我们将学习音频信号的处理方法，并实现一些常见的音频效果。

例如，均衡器、混响、合唱等。

我们将使用DSP开发软件进行算法设计，并将设计好的算法加载到DSP开发板上进行实时处理。

五、实验结果与分析通过以上实验，我们成功完成了信号采集与重构、滤波器设计与实现、频谱分析与频域处理以及音频处理与效果实现等一系列实验。

数字信号处理实验报告完整版[5篇模版]第一篇：数字信号处理实验报告完整版实验 1利用 T DFT 分析信号频谱一、实验目的1.加深对 DFT 原理的理解。

2.应用 DFT 分析信号的频谱。

3.深刻理解利用DFT 分析信号频谱的原理，分析实现过程中出现的现象及解决方法。

二、实验设备与环境计算机、MATLAB 软件环境三、实验基础理论T 1.DFT 与与 T DTFT 的关系有限长序列的离散时间傅里叶变换在频率区间的N 个等间隔分布的点上的 N 个取样值可以由下式表示：212 /0()|()()0 1Nj knjNk NkX e x n e X k k Nπωωπ--====≤≤-∑由上式可知，序列的 N 点 DFT ,实际上就是序列的 DTFT 在 N 个等间隔频率点上样本。

2.利用 T DFT 求求 DTFT方法 1 1：由恢复出的方法如下：由图 2.1 所示流程可知：101()()()Nj j n kn j nNn n kX e x n e X k W eNωωω∞∞----=-∞=-∞=⎡⎤==⎢⎥⎣⎦∑∑∑由上式可以得到：IDFT DTFT第二篇：数字信号处理实验报告JIANGSUUNIVERSITY OF TECHNOLOGY数字信号处理实验报告学院名称：电气信息工程学院专业：班级：姓名：学号：指导老师：张维玺（教授）2013年12月20日实验一离散时间信号的产生一、实验目的数字信号处理系统中的信号都是以离散时间形态存在的，所以对离散时间信号的研究是数字信号的基本所在。

而要研究离散时间信号，首先需要产生出各种离散时间信号。

使用MATLAB软件可以很方便地产生各种常见的离散时间信号，而且它还具有强大绘图功能，便于用户直观地处理输出结果。

通过本实验，学生将学习如何用MATLAB产生一些常见的离散时间信号，实现信号的卷积运算，并通过MATLAB中的绘图工具对产生的信号进行观察，加深对常用离散信号和信号卷积和运算的理解。

数字信号处理实验三数字信号处理实验三是针对数字信号处理课程的一项实践性任务。

本实验旨在通过实际操作，加深对数字信号处理理论的理解，并培养学生的实验能力和问题解决能力。

在本实验中，我们将学习和实践以下内容：1. 实验目的本实验的目的是通过使用MATLAB软件进行数字信号处理，加深对数字信号处理基本概念和算法的理解，掌握数字信号的采样、量化、滤波等基本操作。

2. 实验器材在本实验中，我们将使用以下器材：- 个人计算机- MATLAB软件3. 实验步骤本实验的具体步骤如下：步骤一：信号生成首先，我们需要生成一个模拟信号，可以是正弦信号、方波信号或其他类型的信号。

在MATLAB中，我们可以使用相关函数生成这些信号。

生成信号的目的是为了后续的数字信号处理操作提供输入。

步骤二：信号采样在本步骤中，我们将对生成的模拟信号进行采样。

采样是指在一定的时间间隔内对信号进行离散化处理，得到离散时间上的信号序列。

在MATLAB中，我们可以使用采样函数对信号进行采样。

步骤三：信号量化在本步骤中，我们将对采样后的信号进行量化。

量化是指将连续的信号离散化为一组离散的幅值。

在MATLAB中，我们可以使用量化函数对信号进行量化。

步骤四：信号滤波在本步骤中，我们将对量化后的信号进行滤波。

滤波是指通过一系列滤波器对信号进行处理，以去除不需要的频率成分或噪声。

在MATLAB中，我们可以使用滤波函数对信号进行滤波。

步骤五：信号重构在本步骤中，我们将对滤波后的信号进行重构。

重构是指将离散化的信号恢复为连续的信号。

在MATLAB中，我们可以使用重构函数对信号进行重构。

步骤六：信号分析在本步骤中，我们将对重构后的信号进行分析。

分析是指对信号的频谱、功率等特性进行分析，以了解信号的特点和性能。

在MATLAB中，我们可以使用分析函数对信号进行分析。

4. 实验结果在完成以上步骤后，我们可以得到经过数字信号处理的结果。

这些结果可以是经过采样、量化、滤波和重构后的信号波形，也可以是信号的频谱、功率等特性。

《数字信号处理》实验报告专业学号姓名实验一 利用FFT 实现快速卷积一、实验目的1．加深理解FFT 在实现数字滤波（或快速卷积）中的重要作用，更好的利用FFT 进行数字信号处理。

2．掌握循环卷积和线性卷积两者之间的关系。

二、实验原理用FFT 来快速计算有限长度序列的线性卷积。

这种方法就是先将输入信号x(n)通过FFT 变换为它的频谱采样值()x k ，然后再和FIR 滤波器的频响采样值H(k)相乘，H(k)可事先存放在存储器中，最后再将乘积H(k)X(k)通过快速傅里叶变换（简称IFFT ）还原为时域序列，即得到输出y(n)。

现以FFT 求有限长序列的卷积及求有限长度序列与较长序列间的卷积为例来讨论FFT 的快速卷积方法。

序列x(n)和h(n)的长差不多。

设x(n)的长为N 1，h(n)的长为N 2，要求∑-=-=⊗=1)()()()()(N m m n x m h n y n x n y用FFT 完成这一卷积的具体步骤如下：①为使两有限长序列的线性卷积可用其循环卷积代替而不发生混叠，必须选择循环卷积长度121-+≥N N N ，若采用基2-FFT 完成卷积运算，要求m N 2=（m 为整数）。

②用补零方法使x(n)和h(n)变成列长为N 的序列。

1122()01()01()01()01x n n N x n N n N h n n N h n N n N ≤≤-⎧=⎨≤≤-⎩≤≤-⎧=⎨≤≤-⎩③用FFT 计算x(n)和h(n)的N 点离散傅里叶变换。

④完成X(k)和H(k)乘积，)()()(k H k x k Y = ⑤用FFT 计算 ()Y k 的离散傅里叶反变换得*10*10)(1)(1)(⎭⎬⎫⎩⎨⎧⎥⎦⎤⎢⎣⎡=⎥⎦⎤⎢⎣⎡=∑∑-=--=N k nk N nk N N k W k Y N W k Y N n y三、主要实验仪器及材料微型计算机、Matlab6.5教学版。

四、实验内容1．数字滤波器的脉冲响应为()22()1/2(),8nN h n R n N ==。

数字信号处理实验报告一、 实验目的1. 熟练掌握用DFT 对离散序列进行频谱分析;2. 掌握DET 对连续函数频谱分析的方法;3. 了解频谱泄露的原因并解决;4. 对比矩形窗、汉宁窗处理连续函数的优劣并分析;5. 了解FDMA 处理音频信号。

二、 实验内容1. 已知序列 12()=0.5sin(2f n)+sin(2n),015x n f n ππ≤≤，令12f 0.22,0.34f ==，取N=16，32，64，128，画出4个DFT 的频谱图，分析DFT 长度对频谱特性的影响；取12f 0.22,0.25f ==，如何选择DFT 参数才能在频谱分析中分辨出两个频率分量。

2. 假设实际测得的一段信号的表达式为：12()=cos(2f t)+0.75cos(2t)x t f ππ，其中12,f f 自定，试确定一合适的采样频率s f ，利用fft 分析该信号的频谱。

在信号截短时要求:1）使用矩形窗，考虑频谱泄露和频率分辨率等的影响，确定采样数据的长度。

画出信号的时域和频域波形。

2）使用汉宁窗，确定能够分辨出最小谱峰间距的信号长度，并画出对应的信号时域和频域波形图。

3. 频分多址（FDMA ）通信系统模型的仿真实现频分多址（FDMA ）通信系统模型如图所示：载波信号n载波信号n频分多址（FDMA ）通信系统模型要求：1）读入或录制2路及以上的语音信号。

2）将多路语音信号分别与各自的高频载波信号相乘，由于各高频载波信号将各语音信号频谱移到不同频段，复用信号频谱为各信号频谱的叠加，因此，只需传输该复用信号便可在同一信道上实现多路语音信号的同时传输。

3）传输完成后，通过选择合适的带通滤波器，即可获得多个已调信号。

4）再进行解调，即将多个已调信号分别乘以各自的高频载波信号，这样，原始低频信号被移到低频段。

5） 最后通过选择合适的低通滤波器恢复出各原始语音信号，从而实现FDMA通信传输。

三、 分析处理及结论1. 已知序列 12()=0.5sin(2f n)+sin(2n),015x n f n ππ≤≤，令12f 0.22,0.34f ==，取N=16，32，64，128，画出4个DFT 的频谱图，分析DFT 长度对频谱特性的影响；取12f 0.22,0.25f ==，如何选择DFT 参数才能在频谱分析中分辨出两个频率分量(1) 原理分析离散序列存在两个基频f1和f2,对于第一个要求,直接做DFT 变换即可;至于第二个要求,能在频谱分析中分辨出两个频率分量,则分辨率至少满足两个频率之差,此时所取得DFT 点数才能分辨出f1和f2两个频率。

实验一系统响应及系统稳定性一、实验目的（1）掌握求系统响应的方法。

（2）掌握时域离散系统的时域特性。

（3）分析、观察及检验系统的稳定性。

二实验内容及步骤1、给定一个低通滤波器的差分方程为y(n)=0.05x(n)+0.05x(n-1)+0.9y(n-1),输入信号x1(n)=R8(n)x2(n)=u(n)a)分别求出系统对x1(n)=R8(n)和x2(n)=u(n)的响应序列，并画出其波形。

b)求出系统的单位冲响应，画出其波形。

xn1=[1 1 1 1 1 1 1 1 zeros(1,50)];xn2=ones(1,128);xn3=[1,zeros(1,50)];B=[0.05,0.05];A=[1,-0.9];yn1=filter(B,A,xn1);yn2=filter(B,A,xn2);yn3=filter(B,A,xn3);figure(1);n1=0:length(yn1)-1;subplot(2,2,1);stem(n1,yn1,'.');xlabel('n');ylabel('yn1');title('yn1');n2=0:length(yn2)-1;subplot(2,2,2);stem(n2,yn2,'.');xlabel('n');ylabel('yn2');title('yn2');n3=0:length(yn3)-1;subplot(2,2,3);stem(n3,yn3,'.');xlabel('n');ylabel('yn3');title('yn3');2、给定系统的单位脉冲响应为h1(n)=R10(n),h2(n)=δ(n)+2.5δ(n-1)+δ(n-2)+δ(n-3)用线性卷积法分别求系统h1(n)和h2(n)对x1(n)=R8(n)的输出响应，并画出波形。

《数字信号处理》信号卷积实验一、实验目的1. 理解卷积的概念及物理意义；2. 通过实验的方法加深对卷积运算的图解方法及结果的理解。

二、实验设备1. 信号与系统实验箱 1台2. 双踪示波器1台3. 铆孔连接线 若干二、实验原理说明卷积积分的物理意义是将信号分解为冲激信号之和，借助系统的冲激响应，求解系统对任意激励信号的零状态响应。

设系统的激励信号为)t (x ，冲激响应为)t (h ，则系统的零状态响应为)(*)()(t h t x t y =()()x t h t d ττ∞-∞=-⎰。

对于任意两个信号)t (f 1和)t (f 2，两者做卷积运算定义为：()()()12f t f t f t d ττ∞-∞=-⎰=)t (f 1*)t (f 2=)t (f 2*)t (f 1。

1. 两个矩形脉冲信号的卷积过程两信号)t (x 与)t (h 都为矩形脉冲信号，如图10-1所示。

下面由图解的方法（图10-1）给出两个信号的卷积过程和结果，以便与实验结果进行比较。

0≤<∞-t210≤≤t 1≤≤t 41≤≤t ∞<≤t 2124τ（b)(a)(c)(d)(e)(f)(g)(h)(i)2卷积结果图10-1 两矩形脉冲的卷积积分的运算过程与结果2. 矩形脉冲信号与锯齿波信号的卷积信号)t (f 1为矩形脉冲信号，)t (f 2为锯齿波信号，如图10-2所示。

根据卷积积分的运算方法得到)t (f 1和)t (f 2的卷积积分结果)t (f ，如图10-2(c)所示。

)t (f 1111tt)t (f 212)t (f *)t (f )t (f 21 (a)(b)(c)t100.5图10-2 矩形脉冲信号与锯齿脉冲信号的卷积积分的结果3. 本实验进行的卷积运算的实现方法在本实验装置中采用了DSP 数字信号处理芯片，因此在处理模拟信号的卷积积分运算时，是先通过A/D 转换器把模拟信号转换为数字信号，利用所编写的相应程序控制DSP 芯片实现数字信号的卷积运算，再把运算结果通过D/A 转换为模拟信号输出。

实验1 利用DFT 分析信号频谱一、实验目的1.加深对DFT 原理的理解。

2.应用DFT 分析信号的频谱。

3.深刻理解利用DFT 分析信号频谱的原理，分析实现过程中出现的现象及解决方法。

二、实验设备与环境 计算机、MATLAB 软件环境 三、实验基础理论1.DFT 与DTFT 的关系有限长序列x (n )(0≤n ≤N −1)的离散时间傅里叶变换X (e jω)在频率区间(0≤ω≤2π)的N 个等间隔分布的点kω=2πk /N (0≤k ≤N −1)上的N 个取样值可以由下式表示：212/0()|()()01N jkn j Nk N k X e x n eX k k N πωωπ--====≤≤-∑由上式可知，序列x (n )的N 点DFT X k ,实际上就是x (n )序列的DTFT 在N 个等间隔频率点kω=2πk /N (0≤k ≤N −1)上样本X k 。

2.利用DFT 求DTFT方法1：由恢复出的方法如下：由图2.1所示流程可知：101()()()N j j nkn j nN n n k X e x n eX k W e N ωωω∞∞----=-∞=-∞=⎡⎤==⎢⎥⎣⎦∑∑∑ 由上式可以得到：IDFTDTFTX (ejω)12()()()Nj k kX e X k Nωπφω==-∑ 其中为内插函数12sin(/2)()sin(/2)N j N x eN ωωφω--= 方法2：实际在MATLAB 计算中，上述插值运算不见得是最好的办法。

由于DFT 是DTFT 的取样值，其相邻两个频率样本点的间距为2π/N ，所以如果我们增加数据的长度N ，使得到的DFT 谱线就更加精细，其包络就越接近DTFT 的结果，这样就可以利用DFT 计算DTFT 。

如果没有更多的数据，可以通过补零来增加数据长度。

3.利用DFT 分析连续信号的频谱采用计算机分析连续时间信号的频谱，第一步就是把连续信号离散化，这里需要进行两个操作：一是采样，二是截断。

一、实验背景数字信号处理是现代通信、电子技术、计算机科学等领域的重要基础。

随着科技的不断发展，数字信号处理技术已经广泛应用于各个领域。

为了更好地理解和掌握数字信号处理技术，我们进行了数字信号实验，通过实验加深对数字信号处理理论知识的理解和实际应用。

二、实验目的1. 理解数字信号与模拟信号的区别，掌握数字信号的基本特性。

2. 掌握数字信号的采样、量化、编码等基本过程。

3. 熟悉数字信号处理的基本方法，如滤波、变换等。

4. 提高动手实践能力，培养创新意识。

三、实验内容1. 数字信号的产生与观察首先，我们通过实验软件生成了一些基本的数字信号，如正弦波、方波、三角波等。

然后，观察这些信号在时域和频域上的特性，并与模拟信号进行对比。

2. 数字信号的采样与量化根据奈奎斯特采样定理，我们选取合适的采样频率对模拟信号进行采样。

在实验中，我们设置了不同的采样频率，观察信号在时域和频域上的变化，验证采样定理的正确性。

同时，我们还对采样信号进行了量化，观察量化误差对信号的影响。

3. 数字信号的编码与解码为了便于信号的传输和存储，我们对数字信号进行了编码。

在实验中，我们采用了两种编码方式：脉冲编码调制（PCM）和非归一化脉冲编码调制（A律PCM）。

然后，我们对编码后的信号进行解码，观察解码后的信号是否与原始信号一致。

4. 数字信号的滤波与变换数字滤波是数字信号处理中的重要环节。

在实验中，我们分别实现了低通滤波、高通滤波、带通滤波和带阻滤波。

通过对滤波前后信号的观察，我们了解了滤波器的作用和性能。

此外，我们还进行了离散傅里叶变换（DFT）和快速傅里叶变换（FFT）实验，掌握了信号在频域上的特性。

5. 实际应用案例分析为了更好地理解数字信号处理在实际中的应用，我们选取了两个实际案例进行分析。

第一个案例是数字音频处理，通过实验软件对音频信号进行滤波、压缩等处理。

第二个案例是数字图像处理，通过实验软件对图像进行边缘检测、图像增强等处理。
