数字信号处理实验指导手册

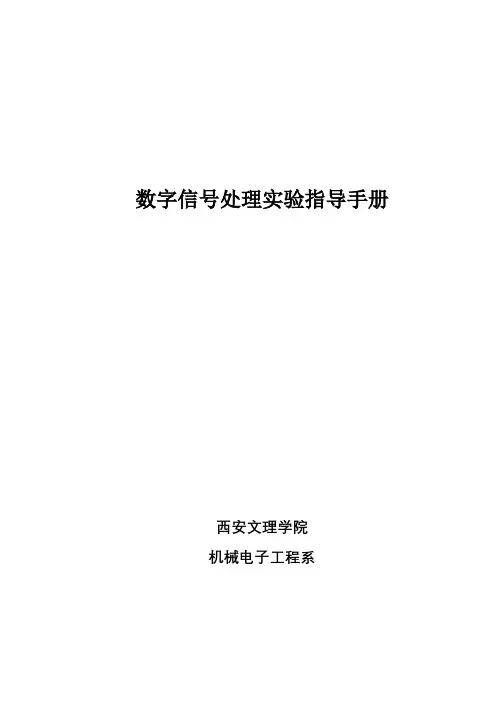

数字信号处理实验指导手册西安文理学院机械电子工程系目录实验一离散时间信号 (2)实验二时域采样定理 (7)实验三离散时间系统 (10)实验四线性卷积与圆周卷积 (13)实验五用FFT作谱分析 (16)实验六用双线性变换法设计IIR数字滤波器 (18)实验七 FIR滤波器设计 (20)实验一离散时间信号【实验目的】用MATLAB实现离散时间信号的表示和运算，掌握MATLAB的基本命令和编程方法，为后续实验打基础。

【实验原理】在数字信号处理中，所有的信号都是离散时间信号，因此应首先解决在MATLAB中如何表示离散信号。

设一模拟信号经A/D变换后，得到序列信号由于MATLAB对下标的约定为从1开始递增，因此要表示，一般应采用两个矢量，如：这表示了一个含9个采样点的矢量：【实验内容】熟悉下面序列（信号）的产生方法及相关运算1、单位采样序列2、单位阶跃序列3、信号翻转4、信号相加5、信号折叠6、信号移位【参考程序】单位采样序列1、impluse1.m （图1-1）n=10;x=zeros(1,n);x(1)=1;plot(x,'*');2、impluse2.m（图1-2）n=-5:5;x=[n==0];stem(x,'*');3、impluse3.m（图1-3）n=1:10;n0=3;x=[(n-n0)==1];plot(x,'*');单位阶跃序列1、steps1.m（图1-4）n=10;x=ones(1,n);plot(x,'*');2、steps2.m（图1-5）n=10;x=ones(1,n);x(1)=0;x(2)=0;plot(x,'*');3、steps3.m（图1-6）n=0:10;n0=4;x=[(n-n0)>=0];plot(x,'*');信号翻转（中心对称）flip.m（图1-7）x=0:6;figure(1);subplot(211);plot(x,'*');y=fliplr(x);subplot(212);plot(y,'*');信号相加Showsigadd.m（图1-8）clear allfigure(1);[x1 n1]=impseq(-4,-5,5); subplot(3,1,1);stem(n1,x1,'*');title('信号相加演示');ylabel('x1');[x2 n2]=stepseq(0,-3,7); subplot(3,1,2);stem(n2,x2,'*');ylabel('x2');[y n]=sigadd(x1,n1,x2,n2); subplot(3,1,3);stem(n,y,'*');ylabel('y=x1+x2)')信号折叠%showfold.m（图1-9）clear all[x n]=impseq(2,-5,3); subplot(2,1,1);stem(n,x);title('信号折叠演示'); [y,n]=sigfold(x,n); subplot(2,1,2);stem(n,y);信号移位%showsigshift.m（图1-10）figure(1)clear all[x,n]=stepseq(0,-5,5);subplot(211);stem(n,x,'*');title('信号移位演示’);[y,n]=sigshift(x,n,3);subplot(212)stem(n,y);【思考题】1、用MATLAB实现信号的相加、移位、反转运算。

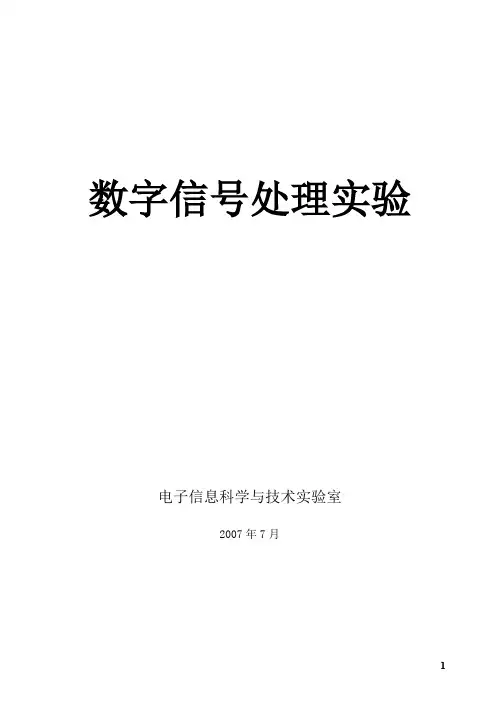

数字信号处理实验电子信息科学与技术实验室2007年7月目录实验一离散时间信号的时域表示 (3)实验二离散信号的卷积和 (6)实验三离散傅立叶变换及其特性验证 (8)实验四信号处理中FFT的应用 (11)实验五离散系统的Z域分析 (15)实验六无限冲激响应(IIR)数字滤波器的三种结构 (19)实验七冲激响应不变法IIR数字滤波器设计 (23)实验八双线性变换法IIR数字滤波器设计 (26)实验一 离散时间信号的时域表示一、实验目的1、熟悉Matlab 命令，掌握离散时间信号－序列的时域表示方法。

2、掌握用Matlab 描绘二维图像的方法。

3、掌握用Matlab 对序列进行基本的运算和时域变换的方法。

二、实验原理与计算方法（一）序列的表示方法 序列的表示方法有列举法、解析法和图形法，相应的用Matlab 也可以有这样几种表示方法，分别介绍如下：1、列举法 在Matlab 中，用一个列向量来表示一个有限长序列，由于一个列向量并不包含位置信息，因此需要用表示位置的n 和表示量值的x 两个向量来表示任意一个序列，如：例1.1：>>n=[-3,-2,-1,0,1,2,3,4]; >>x=[2,1,-1,0,1,4,3,7];如果不对向量的位置进行定义，则Matlab 默认该序列的起始位置为n=0。

由于内存有限，Matlab 不能表示一个无限序列。

2、解析法对于有解析表达式的确定信号，首先定义序列的范围即n 的值，然后直接写出该序列的表达式，如：例1.2：实现实指数序列nn x )9.0()(=，100≤≤n 的Matlab 程序为：>>n=[0:10]; >>x=(0.9).^n;例 1.3：实现正余弦序列)5.0sin(2)31.0cos(3)(n n n x πππ++=，155≤≤n 的Matlab 程序为：>>n=[5:15];>>x=3*cos(0.1*pi*n+pi/3)+2*sin(0.5*pi*n); 3、图形法在Matlab 中用图形法表示一个序列，是在前两种表示方法的基础上将序列的各个量值描绘出来，即首先对序列进行定义，然后用相应的画图语句画图，如：例1.4：绘制在例1.1中用列举法表示的序列的图形，则在向量定义之后加如下相应的绘图语句：>>stem(n,x);此时得到的图形的横坐标范围由向量n 的值决定，为-3到4，纵坐标的范围由向量x 的值决定，为-1到7。

《数字信号处理》上机实验指导书实验1 离散时间信号的产生1．实验目的数字信号处理系统中的信号都是以离散时间形态存在，所以对离散时间信号的研究是数字信号处理的基本所在。

而要研究离散时间信号，首先需要产生出各种离散时间信号。

MATLAB 是一套功能强大的工程计算及数据处理软件，广泛应用于工业，电子，医疗和建筑等众多领域。

使用MATLAB软件可以很方便地产生各种常见的离散时间信号，而且它还具有强大的绘图功能，便于用户直观地输出处理结果。

通过本实验，学生将学习如何用MATLAB产生一些常见的离散时间信号，并通过MATLAB中的绘图工具对产生的信号进行观察，加深对常用离散信号的理解。

2．实验要求本实验要求学生运用MATLAB编程产生一些基本的离散时间信号，并通过MATLAB的几种绘图指令画出这些图形，以加深对相关教学内容的理解，同时也通过这些简单的函数练习了MATLAB的使用。

3．实验原理（1）常见的离散时间信号1）单位抽样序列，或称为离散时间冲激，单位冲激：?(n)???1?0n?0 n?0如果?(n)在时间轴上延迟了k个单位，得到?(n?k)即：?1n?k ?(n?k)??0n?0?2）单位阶跃序列n?0?1 u(n)?n?0?0在MATLAB中可以利用ones( )函数实现。

x?ones(1,N);3）正弦序列x(n)?Acos(?0n??)这里，A,?0,和?都是实数，它们分别称为本正弦信号x(n)的振幅，角频率和初始相位。

f0??02?为频率。

x(n)?ej?n4）复正弦序列5）实指数序列x(n)?A?n（2）MATLAB编程介绍MATLAB是一套功能强大，但使用方便的工程计算及数据处理软件。

其编程风格很简洁，没有太多的语法限制，所以使用起来非常方便，尤其对初学者来说，可以避免去阅读大量的指令系统，以便很快上手编程。

值得注意得就是，MATLAB中把所有参与处理的数据都视为矩阵，并且其函数众多，希望同学注意查看帮助，经过一段时间的训练就会慢慢熟练使用本软件了。

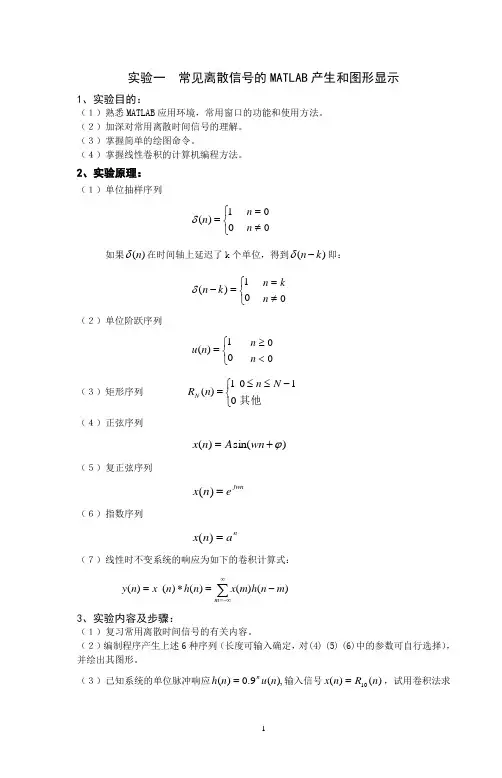

实验一 常见离散信号的MATLAB 产生和图形显示1、实验目的：（１）熟悉MATLAB 应用环境，常用窗口的功能和使用方法。

（２）加深对常用离散时间信号的理解。

（３）掌握简单的绘图命令。

（４）掌握线性卷积的计算机编程方法。

2、实验原理：（１）单位抽样序列⎩⎨⎧=01)(n δ0≠=n n如果)(n δ在时间轴上延迟了k 个单位，得到)(k n -δ即：⎩⎨⎧=-01)(k n δ≠=n k n（２）单位阶跃序列⎩⎨⎧=01)(n u 00<≥n n（３）矩形序列 ⎩⎨⎧=01)(n R N 其他10-≤≤N n（４）正弦序列)sin()(ϕ+=wn A n x（５）复正弦序列jwnen x =)(（６）指数序列na n x =)(（７）线性时不变系统的响应为如下的卷积计算式：∑∞-∞=-=*=m m n h m x n h n x n y )()()()()(3、实验内容及步骤：（１）复习常用离散时间信号的有关内容。

（２）编制程序产生上述6种序列（长度可输入确定，对(4) (5) (6)中的参数可自行选择），并绘出其图形。

（３）已知系统的单位脉冲响应),(9.0)(n u n h n=输入信号)()(10n R n x =，试用卷积法求解系统的输出)(n y ，并绘出n n x ~)(、n n h ~)(及n n y ~)(图形。

4、实验用MATLAB 函数介绍（１）数字信号处理中常用到的绘图指令(只给出函数名，具体调用格式参看help)figure(); plot(); stem(); axis(); grid on; title(); xlabel(); ylabel(); text(); hold on; subplot()（２）离散时间信号产生可能涉及的函数zeros(); ones(); exp(); sin(); cos(); abs(); angle(); real(); imag(); （３）卷积计算可能涉及的函数conv(); length()注：实验过程中也可以使用自己编制的自定义函数，如impseq()、stepseq()等。

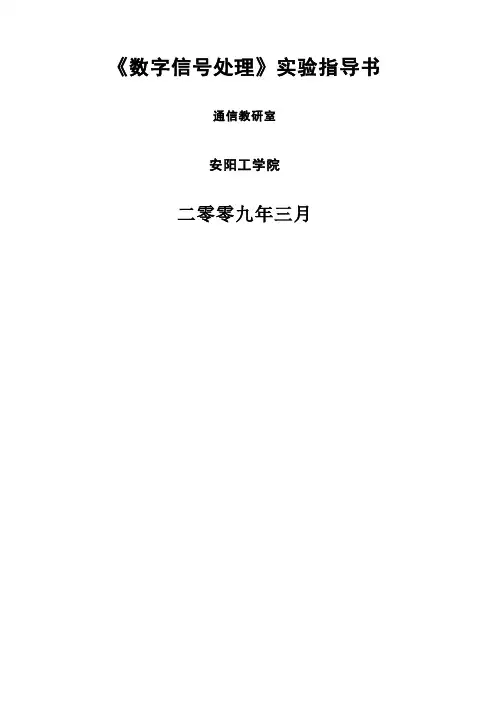

《数字信号处理》实验指导书通信教研室安阳工学院二零零九年三月第1章 系统响应及系统稳定性1.1 实验目的● 学会运用MATLAB 求解离散时间系统的零状态响应； ● 学会运用MATLAB 求解离散时间系统的单位取样响应； ● 学会运用MATLAB 求解离散时间系统的卷积和。

1.2 实验原理及实例分析1.2.1 离散时间系统的响应离散时间LTI 系统可用线性常系数差分方程来描述，即∑∑==-=-Mj jN i i j n x b i n y a 00)()( （1-1） 其中，i a （0=i ，1，…，N ）和j b （0=j ，1，…，M ）为实常数。

MATLAB 中函数filter 可对式（13-1）的差分方程在指定时间范围内的输入序列所产生的响应进行求解。

函数filter 的语句格式为y=filter(b,a,x)其中，x 为输入的离散序列；y 为输出的离散序列；y 的长度与x 的长度一样；b 与a 分别为差分方程右端与左端的系数向量。

【实例1-1】 已知某LTI 系统的差分方程为试用MATLAB 命令绘出当激励信号为)()2/1()(n u n x n=时，该系统的零状态响应。

解：MATLAB 源程序为>>a=[3 -4 2];>>b=[1 2];>>n=0:30;>>x=(1/2).^n;>>y=filter(b,a,x);>>stem(n,y,'fill'),grid on>>xlabel('n'),title('系统响应y(n)')程序运行结果如图1-1所示。

1.2.2 离散时间系统的单位取样响应系统的单位取样响应定义为系统在)(n 激励下系统的零状态响应，用)(n h 表示。

MATLAB 求解单位取样响应可利用函数filter ，并将激励设为前面所定义的impDT 函数。

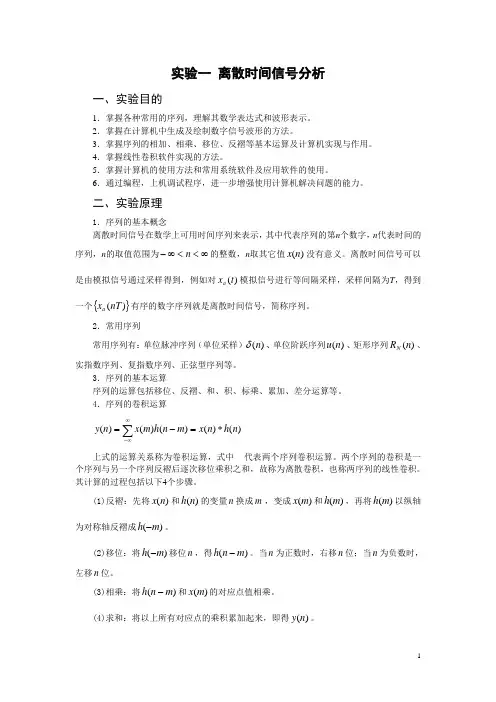

实验一 离散时间信号分析一、实验目的1．掌握各种常用的序列，理解其数学表达式和波形表示。

2．掌握在计算机中生成及绘制数字信号波形的方法。

3．掌握序列的相加、相乘、移位、反褶等基本运算及计算机实现与作用。

4．掌握线性卷积软件实现的方法。

5．掌握计算机的使用方法和常用系统软件及应用软件的使用。

6．通过编程，上机调试程序，进一步增强使用计算机解决问题的能力。

二、实验原理1．序列的基本概念离散时间信号在数学上可用时间序列来表示，其中代表序列的第n 个数字，n 代表时间的序列，n 的取值范围为∞<<∞-n 的整数，n 取其它值)(n x 没有意义。

离散时间信号可以是由模拟信号通过采样得到，例如对)(t x a 模拟信号进行等间隔采样，采样间隔为T ，得到一个{})(nT x a 有序的数字序列就是离散时间信号，简称序列。

2．常用序列常用序列有：单位脉冲序列（单位采样）)(n δ、单位阶跃序列)(n u 、矩形序列)(n R N 、实指数序列、复指数序列、正弦型序列等。

3．序列的基本运算序列的运算包括移位、反褶、和、积、标乘、累加、差分运算等。

4．序列的卷积运算∑∞∞-*=-=)()()()()(n h n x m n h m x n y上式的运算关系称为卷积运算，式中代表两个序列卷积运算。

两个序列的卷积是一个序列与另一个序列反褶后逐次移位乘积之和，故称为离散卷积，也称两序列的线性卷积。

其计算的过程包括以下4个步骤。

(1)反褶：先将)(n x 和)(n h 的变量n 换成m ，变成)(m x 和)(m h ，再将)(m h 以纵轴为对称轴反褶成)(m h -。

(2)移位：将)(m h -移位n ，得)(m n h -。

当n 为正数时，右移n 位；当n 为负数时，左移n 位。

(3)相乘：将)(m n h -和)(m x 的对应点值相乘。

(4)求和：将以上所有对应点的乘积累加起来，即得)(n y 。

《数字信号处理实验》实验1 常用信号产生实验目的：学习用MATLAB编程产生各种常见信号。

实验内容：1、矩阵操作：输入矩阵：x=[1 2 3 4;5 4 3 2;3 4 5 6;7 6 5 4]引用 x的第二、三行；引用 x的第三、四列；求矩阵的转置；求矩阵的逆；2、单位脉冲序列：产生δ（n）函数；产生δ（n-3）函数；3、产生阶跃序列：产生U（n）序列；产生U（n-n0）序列；4、产生指数序列：x(n)=0.5n⎪⎭⎫⎝⎛4 35、产生正弦序列：x=2sin(2π*50/12+π/6)6、产生取样函数：7、产生白噪声：产生[0，1]上均匀分布的随机信号：产生均值为0，方差为1的高斯随机信号：8、生成一个幅度按指数衰减的正弦信号：x(t)=Asin(w0t+phi).*exp(-a*t)9、产生三角波：实验要求：打印出程序、图形及运行结果，并分析实验结果。

实验2 利用MATLAB 进行信号分析实验目的：学习用MATLAB 编程进行信号分析实验内容：1数字滤波器的频率响应：数字滤波器的系统函数为：H(z)=21214.013.02.0----++++z z z z ， 求其幅频特性和相频特性：2、离散系统零极点图：b =[0.2 0.1 0.3 0.1 0.2];a=[1.0 -1.1 1.5 -0.7 0.3];画出其零极点图3、数字滤波器的冲激响应：b=[0.2 0.1 0.3 0.1 0.2];a=[1.0 -1.1 1.5 -0.7 0.3];求滤波器的冲激响应。

4、 计算离散卷积：x=[1 1 1 1 0 0];y=[2 2 3 4];求x(n)*y(n)。

5、 系统函数转换：（1）将H(z)=)5)(2)(3.0()1)(5.0)(1.0(------z z z z z z 转换为直接型结构。

（2）将H （z ）=3213210.31.123.7105.065.06.11-------+--+-zz z z z z 转换为级联型结构。

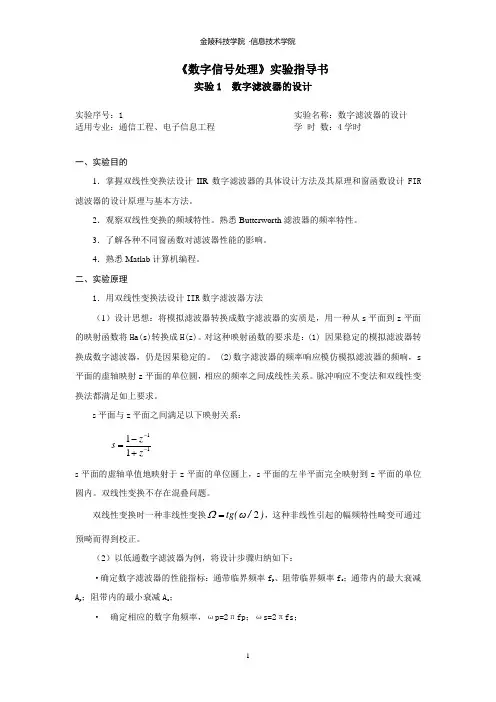

《数字信号处理》实验指导书实验1 数字滤波器的设计实验序号：1 实验名称：数字滤波器的设计 适用专业：通信工程、电子信息工程 学 时 数：4学时一、实验目的1．掌握双线性变换法设计IIR 数字滤波器的具体设计方法及其原理和窗函数设计FIR 滤波器的设计原理与基本方法。

2．观察双线性变换的频域特性。

熟悉Butterworth 滤波器的频率特性。

3．了解各种不同窗函数对滤波器性能的影响。

4．熟悉Matlab 计算机编程。

二、实验原理1．用双线性变换法设计IIR 数字滤波器方法（1）设计思想：将模拟滤波器转换成数字滤波器的实质是，用一种从s 平面到z 平面的映射函数将Ha(s)转换成H(z)。

对这种映射函数的要求是：(1) 因果稳定的模拟滤波器转换成数字滤波器，仍是因果稳定的。

(2)数字滤波器的频率响应模仿模拟滤波器的频响，s 平面的虚轴映射z 平面的单位圆，相应的频率之间成线性关系。

脉冲响应不变法和双线性变换法都满足如上要求。

s 平面与z 平面之间满足以下映射关系：1111--+-=zz ss 平面的虚轴单值地映射于z 平面的单位圆上，s 平面的左半平面完全映射到z 平面的单位圆内。

双线性变换不存在混叠问题。

双线性变换时一种非线性变换)/ω(tg 2=Ω，这种非线性引起的幅频特性畸变可通过预畸而得到校正。

（2）以低通数字滤波器为例，将设计步骤归纳如下：·确定数字滤波器的性能指标：通带临界频率f p 、阻带临界频率f s ；通带内的最大衰减A p ；阻带内的最小衰减A s ；· 确定相应的数字角频率，ωp=2πfp ；ωs=2πfs ；·计算经过预畸的相应模拟低通原型的频率，)2/(ωtg =Ω；·根据Ωp 和Ωs 计算模拟低通原型滤波器的阶数N ，并求得低通原型的传递函数Ha(s)； ·用上面的双线性变换公式代入Ha(s)，求出所设计的传递函数H(z)； ·分析滤波器特性，检查其指标是否满足要求。

数字信号处理实验指导书电子信息工程学院2012年6月目录实验一离散信号产生和基本运算 (3)实验二基于MATLAB的离散系统时域分析 (7)实验三基于ICETEK-F2812-A 教学系统软件的离散系统时域分析 (9)实验四基于MATLAB 的FFT 算法的应用 (16)实验五基于ICETEK-F2812-A 的FFT 算法分析 (18)实验六基于ICETEK-F2812-A 的数字滤波器设计 (20)实验七基于ICETEK-F2812-A的交通灯综合控制 (24)实验八基于BWDSP100的步进电机控制 (26)实验一离散信号产生和基本运算一、实验目的（1）掌握MATLAB最基本的矩阵运算语句。

（2）掌握对常用离散信号的理解与运算实现。

二、实验原理1.向量的生成a.利用冒号“：”运算生成向量，其语句格式有两种：A=m:nB=m:p:n第一种格式用于生成不长为1的均匀等分向量，m和n分别代表向量的起始值和终止值，n>m 。

第二种格式用于生成步长为p的均匀等分的向量。

b.利用函数linspace()生成向量，linspace()的调用格式为：A=linspace(m,n)B=linspace(m,n,s)第一种格式生成从起始值m开始到终止值n之间的线性等分的100元素的行向量。

第二种格式生成从起始值m开始到终止值n之间的s个线性等分点的行向量。

2.矩阵的算术运算a．加法和减法对于同维矩阵指令的A+BA-B对于矩阵和标量（一个数）的加减运算，指令为：A+3A-9b．乘法和除法运算A*B 是数学中的矩阵乘法，遵循矩阵乘法规则A．*B 是同维矩阵对应位置元素做乘法B=inv（A）是求矩阵的逆A/B 是数学中的矩阵除法，遵循矩阵除法规则A．/B 是同维矩阵对应位置元素相除另'A表示矩阵的转置运算3.数组函数下面列举一些基本函数，他们的用法和格式都相同。

sin(A),cos(A),exp(A),log(A)(相当于ln)sqrt(A)开平方 abs(A)求模 real(A)求实部 imag(A)求虚部 式中A 可以是标量也可以是矩阵 例： 利用等差向量产生一个正弦值向量 t=0:0.1:10 A=sin(t) plot(A)这时候即可看到一个绘有正弦曲线的窗口弹出 另：每条语句后面加“；”表示不要显示当前语句的执行结果 不加“；”表示要显示当前语句的执行结果。

实验一离散时间系统与MA TLAB一. 实验目的1. 进一步加深对离散时间系统的理解。

2. 学习在MATLAB中怎样表示离散时间信号。

3. 熟悉离散时间信号的作图。

二. 实验步骤1. 复习离散时间系统的有关容。

2. 复习MA TLAB的基本语法。

3. 按实验容熟悉stem。

4. 编写程序。

5. 输出结果，总结结论，按要求写出实验报告。

三. 实验容1．掌握stem函数STEM(Y) plots the data sequence Y as stems from the x axis terminated with circles for the data value.STEM(X,Y) plots the data sequence Y at the values specified in X.例：t=[0:0.1:2]; x=cos(pi*t+0.6); stem(t,x);xn=[4,2,2,3,6,7]; stem(xn);思考：STEM(Y)与STEM(X,Y)有什么不同？STEM与PLOT函数有什么不同？2．掌握subplot函数H = SUBPLOT(m,n,p), or SUBPLOT(mnp), breaks the Figure window into an m-by-n matrix of small axes, selects the p-th axes for the current plot, and returns the axis handle. The axes are counted along the top row of the Figure window, then the second row, etc.例：n1=0:3;x1=[1,1,1,1];subplot(221);stem(n1,x1);title('x1序列');n2=0:7;x2=[1,2,3,4,4,3,2,1];subplot(222);stem(n2,x2);title('x2序列');n3=0:7;x3=[4,3,2,1,1,2,3,4];subplot(223);stem(n3,x3);title('x3序列');n4=0:7;x41=cos((pi/4)*n4);subplot(224);stem(n4,x41);title('x4序列');思考：subplot是怎样分配各个作图分区的顺序号的？3．信号的运算]0,1.0,4.0,7.0,1[)(1=n x ，]9.0,7.0,5.0,3.0,1.0[)(2=n x ，请作出)()(21n x n x +，)()(21n x n x 的图形。

“数字信号处理”实验指导书（一）一、实验课程编码：105003 二、实验课程名称：数字信号处理三、实验项目名称： 应用MATLAB 分析离散信号频谱 四、实验目的掌握应用MATLAB 分析离散信号频谱的方法，即熟悉应用MATLAB 分析离散信号的函数。

五、主要设备安装有MATLAB 软件的电脑 六、实验内容编写MATLAB 程序，实现下面题目：1. 用快速卷积法计算下面两个序列的线性卷积。

)()4.0(s )(15n R n in n x =，)(9.0)(20n R n h n =2．已知序列[]()cos 0120n n N Nx n π⎧≤≤-⎪=⎨⎪⎩其它（1）计算该序列DTFT 的表达式()j X e ω，并画出N=10时的()j X e ω曲线； （2）编写MATLAB 程序，利用FFT 函数，计算N ＝10时，序列x [k ]的DTFT 在2m mNπω＝的抽样值。

利用hold 函数，将抽样点画在()j X e ω的曲线上。

3.理解高密度频谱和高分辨率频谱的概念。

设)52.0cos()48.0(co )(n n s n x ππ+=（1） 取0≤n ≤9，求)(1k X（2） 将（1）中的)(x n 补零加长到0≤n ≤99，求)(2k X （3） 增加取样值的个数，取0≤n ≤99，求)(3k X4. 用DFT 对连续信号做谱分析。

设)50cos()100sin()200cos()(t t t t x a πππ++=，用DFT 分析)(t x a 的频谱结构，选择不同的截取长度Tp ，观察截断效应，试用加窗的方法减少谱间干扰。

选取的参数：（1） 频率s s f T Hz f /1 ,400==（2） 采样信号序列)()()(n w nT x n x a =，)(n w 是窗函数。

选取两种窗函数：矩形窗函数)()(n R n w N =和Hamming 窗，后者在程序中调用函数Hamming 产生宽度为N 的Hamming 窗函数向量。

实验一DES 综合外设实验1.1实验目的和要求DES320E 提供了键盘，液晶，数码管，直流电机，步进电机，交通灯等外设。

本实验学习这些外设的控制原理。

本实验为大型综合性实验，要求学生掌握DSP编程的基本方法。

通过实验，学生能编写外设控制程序。

例如，使用交通灯和定时器实现十字路口红绿灯的控制，直流电机的调速控制，使用液晶数码管显示和键盘实现计算器等。

1.2实验原理1) C54XX 的I O 空间读写C54XX 提供64K 字的I O 空间访问能力。

在汇编指令中分别提供了读和写命令：portr和p ortw。

你也可以在C中实现该I O 操作，方法如下：首先定义I O 空间变量，如：ioport unsigned portXXXX；/* 其中，XXXX 代表具体I O 口地址*/然后，就可以象访问普通变量一样访问I O 口。

如portXXXX=0x55；/* 将0x55 写到X XXX 指定的I O 口*/2) 交通灯的控制DES320E 提供了 12 个 LED，其控制地址为 IO 空间的 0x0c000h。

该地址的 D0-11比特位分别对应这12 个L ED。

将1写入可以点亮L ED，0 则关闭。

3) 直流电机控制DES320E 实验系统配有一个小型直流电机，可以 DSP 编程完成直流电机的调速控制。

其控制方法为：当向0x0e000h（…VC5402 的I O 空间）的D0 比特位写入1时，电机正向转动；当写入 0 时，电机反向转动。

用户可以通过 D0 位为 1 或 0 的持续时间（即D0 输出方波的占空比）控制电机的转速。

注意，使用直流电机时，应该先接通电机的电源，方法如下：向I O 空间的0x8000 地址的D0 比特位写入1。

若要关闭电源，请写入0。

当写入1或0时，你可以听到继电器动作的声音。

4) 步进电机的控制DES320E 实验系统还配有一个步进电机。

IO 空间的0x0f000h 的D0，D1，D2，D3 四个比特位分别对应步进电机的四相驱动端。

目录实验一卷积实验 (1)实验二DFT和FFT实验 (5)实验三用双线性变换法设计IIR数字滤波器 (11)实验四用窗函数法设计FIR数字滤波器 (16)实验一卷积实验一.实验目的1.熟悉离散信号和系统的MATLAB 表示和产生方法；2.熟悉线性卷积的MATLAB编程方法；3利用卷积方法观察分析系统的时域特性。

二实验原理(一) 离散时间信号的MATLAB表示序列x(n)={2,6,1,2,0,3,4,5,6},用MATLAB语句表示为：n=[-4 -3 -2 -1 0 1 2 3 4];x=[ 2 6 1 2 0 3 4 5 6];其中：n表示取样时间点，x表示对应时间点的值。

如果不需要采样位置信息或这个信息是多余的时候(例如序列从n=0开始)，用户可以只使用x向量来表示序列。

1.单位样值序列产生函数IMPSEQ.Mfunction[x,n]=impseq(n0,n1,n2)%产生x(n)=delta(n-n0);n1<=n<=n2;n=[n1:n2];x=[(n-n0)==0];在命令行窗口里执行：>>x= impseq(20,0,100);>> stem(x)有：2.单位阶跃序列产生函数STEPSEQ.Mfunction[x,n]=stepseq(n0,n1,n2)%产生x(n)=u(n-n0);n1<=n<=n2;n=[n1:n2];x=[(n-n0)>=0]; 在命令行窗口里执行：>>x=stepseq(20,0,100);>> stem(x)有：3正余弦信号的产生：% x(n)=1.5cos(0.02*pi*n) -150<=n<=150 n=-150:150x=1.5*cos(0.02*pi*n);stem(n,x)4.产生均值为0，方差为1的高斯随机噪声序列。

n=-150:150;Noise=randn(1,301);stem(n, Noise)(二) 序列的卷积一个线性系统一般应满足下式：y(n)=T[x(n)]由数字信号处理理论可知，线性系统的脉冲响应即为h(n)，上式一般称为线性卷积，一般可以表示为：y(n)=x(n)*h(n)如果任意序列是无限长度的，就不能用MATLAB来直接计算卷积。

数字信号处理—实验指导书洛阳理工学院计算机与信息工程系通信工程教研室王新新2012年2月试验一 MATLAB环境入门一、实验目的1. 熟悉Matlab语言基本操作界面及其功能；2. 熟悉Matlab语言的基本语法和程序文件的编写；3. 了解Matlab的矩阵操作命令和基本绘图命令。

二、试验内容1. 基本操作界面及其功能在Windows界面上双击MATLAB 图标，即可打开MATLAB命令平台，如图1所示。

图1 matlab操作界面2. Matlab语言的基本语法和程序文件的编写(1)常数矩阵输入a=[1 2 3]a=[1;2;3]记录结果，比较显示结果有何不同。

b=[1 2 5]b=[1 2 5]; 比较显示结果有何不同。

a=[1 2 3;4 5 6;7 8 0]a^2a^0.5 记录显示结果。

(2)循环命令程序makesum=0;for i=1:1:100makesum=makesum+i;end;键入makesum，按enter键，记录计算结果，说明程序功能。

(3)练习m文件的基本操作打开file 菜单，单击命令new或open，可以在m文件编辑器上新建或打开m 文件。

选中编辑器菜单选项下的run，可以运行该文件（也可以在命令平台上直接键入文件名来执行。

注意：大部分m文件需要输入变量才可以运行，此时命令平台上给出缺少输入变量的警告提示）。

问题1：请编程求取级数求和问题∑10000013121=+=iiiS)(，并记录程序及结果。

3. 基本绘图命令。

(1) 向量绘图x=0:0.1:2*pi; y1=sin(2*x);y2=cos(2*x); plot(x,y1) plot(x,y2) plot(x,y1,x,y2)(2) 保持作图 figureplot(x,y1);hold on plot(x,y2);hold off(3) 矩阵作图 figureplot(x,[y1',y2'])(4) 设定颜色和线形 figureplot(x,y1,'c:',x,y2,'ro')(4) 多窗口绘图 figuresubplot(221);plot(x,y1) subplot(222);plot(x,y2) subplot(223);plot(x,y1,x,y1+y2)subplot(224);plot(x,y2,x,y1-y2)(6) 三维绘图 t=0:0.1:2*pi; x=t.^3; y=cos(3*t); z=t.^2; figureplot3(x,y,z),grid(6)三维曲面绘制x=-10:0.1:10;y = x;[x,y]=meshgrid(x,y);z=f(x,y); % 这里的f自己定义mesh(x,y,z)可自定义三维曲面函数surf(x,y,z)问题2：请综合学过的Matlab语言编程画出一个频率为50Hz的正弦信号，并记录程序及结果。
