高杆灯安装施工方案**高杆灯安装施工方案****1. 简介**高杆灯是一种用于室外照明的特种照明设备，其主要功能是为大型公共场所、道路、广场等提供夜间照明。
本文将详细介绍高杆灯的安装施工方案以及相关工艺流程和注意事项。
**2. 施工前准备**在进行高杆灯安装施工之前，需要进行一系列的准备工作，包括：**2.1 设计方案确认**首先，需要确认高杆灯的设计方案。
设计方案应包括灯杆高度、配置灯具数量以及灯具照明范围等信息。
**2.2 材料准备**准备好施工所需的材料，包括高杆灯杆、基础模板、螺栓、螺母、焊条、电缆等。
**2.3 地基勘察**进行地基勘察，确定地基的承载力和地下管线的位置，以确保安装灯杆不会对地下管线造成冲击。
**2.4 施工人员培训**确保施工人员具备相关的安装技术和操作知识，加强安全意识和操作规范。
**3. 施工流程**高杆灯的安装施工主要分为准备施工、基础施工和灯杆安装三个阶段。
**3.1 准备施工**首先，按照设计方案和地基勘察报告，确定灯杆的安装位置，并进行测量和标定。
**3.2 基础施工**基础施工是安装高杆灯的基础，包括以下几个步骤：**3.2.1 埋放基础**根据设计方案，在安装位置挖掘合适大小的基坑，然后将基础模板放入基坑中，并使用水平仪进行调整。
**3.2.2 固定基础模板**在基础模板上固定好定位钢筋，并进行模板的固定，以确保基础的稳固性。
**3.2.3 浇筑混凝土**在完成基础模板固定后，进行混凝土的浇筑，浇筑完毕后用振动棒进行振捣，确保混凝土的均匀性和密实性。
**3.3 灯杆安装**灯杆安装是整个施工过程的关键，主要包括以下几个步骤：**3.3.1 灯杆组装**将预先加工好的灯杆部件按照设计方案进行组装，确保每一根灯杆都符合要求。
**3.3.2 安装螺栓**在预埋螺栓的位置上进行钻孔，并将螺栓固定于基础中。
**3.3.3 吊装灯杆**使用吊车将组装好的灯杆吊离地面，并在灯杆底部涂抹合适的润滑剂，以便灯杆能够顺利插入螺栓中。

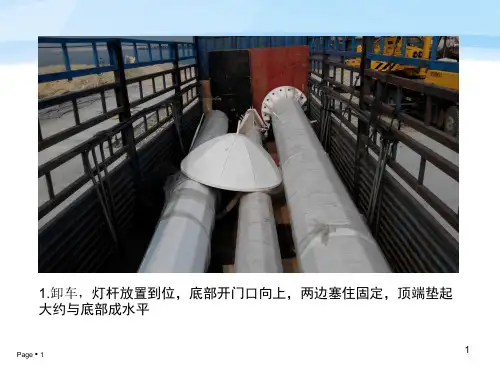

升降式高杆灯安装方法说明一、施工现场环境的要求高杆灯安装现场要平整宽敞,施工现场要有可靠的安全防护措施,安装现场1.5杆长半径内要做效的隔离,禁止非施工人员进入,施工人员要做好各项安全防护措施,确保施工人员的人生安全及施工机具的安全使用；二、设备及辅助材料的准备设备进场时,材料管理人员要按供应商出具的发货清单验货,按需要送达指定的地点位置.辅助材料主要有：1、枕木；2机油；3、直径14mm的钢丝绳8米各2根，直径8mm的钢丝绳4米1根，并配好相相应的钢丝卡；4、防滑防刮伤用麻布若干；三、施工机具的选择安装高杆灯主要机具有：1、25T以上吊车1辆；2、5T和2T手拉葫芦各1只；3、8磅大錘一把；4、大板手（足够拧地脚螺栓螺母用）一把；5，常用小工具一套；四、施工步骤1、从运输车上缷高杆灯时，将高杆灯法兰跟近基础，然后分节从大到小顺序排列（避免套节时不必要的搬运）；2、固定底节灯杆，穿好主钢丝绳，用吊车（也可使用三角架手拉葫芦）吊起第二节灯杆插入底节，并用手拉葫芦拉紧，做到节间缝口严密，棱角平直。
如有第三、第节，同样的方法插好第三节、第四节。
在插最好一节前务必正确（区分正反面）放入挂钩圈，灯盘为整体式的在插入最后一节灯杆前要预先插入；3、装零配件：a、传动系统：主要包括卷扬机，钢丝绳，滑轮支架，滑轮及保险装置；保险装置主要是3只行程开关的固定和控制线的连接，行程开关的位置一定要符合要求，它是确保行程开关能否及时准确动作的重要保证；b、悬挂装置，主要是三只挂钩和挂钩圈的正确安装，挂钩安装时要和灯杆之间留有适应的间隙，以保证脱挂自如；挂钩圈在套接最后一节灯杆前务必套上。
d；防护系统，主要是防雨罩和避雷针的安装。
五、吊装在确定套接牢固，各零部件按要求安装完成后，就进行吊装。
吊装时要做到a、安全，封锁现场，工作人员做好防护；b。
吊装前对吊车的性能做好测试，确保安全可靠；吊车司机和司吊人吊应具备相应资质；c、务必对要吊的灯杆打好险，预防套节节头起吊时受力脱落。
结构简介：整体升降包括所有钢缆全部装入灯杆内。
一根电缆将按钮遥控盒及控制板连接起来。
具体如下：一、滑轮架结构位于灯杆的顶部。
三根不锈钢绳（副钢绳）以 120°排列安装于固定结构的支撑架上，六个滚轮（分三组）将钢绳引入灯杆内，一个连接法兰将三根副钢绳与一根不锈钢主钢绳连接。
对应副钢绳支架的下面是 3 个挂钩盒，也为 120°排列均布。
另外一个支架为电缆专用支架，两个塑料滚轮将电缆引入杆内，穿过钢绳连接法兰 1.2 米后打个结（打结是为了防止在提升时电缆滑落），待灯盘升到挂钩盒，挂上钩后，电缆方能引到杆底门内，然后在电路控制板上接入电源。
二、绳缆系统照明科技主钢绳柔性好强度高，优质不锈钢制作而成，坚固耐用，永不生锈。
副钢绳三条柔性好强度高，优质不锈钢制作而成，坚固耐用，永不生锈。
主电缆（实物如左图，共一条）柔性多芯橡胶国标电缆三、连接法兰，锁副钢绳的三个孔 120°排列均布，边上最大的孔为穿电缆的孔，中间的孔为锁主钢绳的孔。
四、电路控制板电路控制板（实物如左图，共一块）固定于杆底门内。
照明科技输入交流 380V 三相四线（A、 B 、C、 N）；输出为 2 路或者 3 路（按负载多少而定）交流 220V (L1、L2、L3、N0)，N0 为公用零线。
此板能控制灯盘升降和定时开关灯。
五、按钮遥控器按钮遥控器（实物如左图，共 1 个）连接于门内电路控制板上，遥控灯盘升降。
六、升降传动系统卷扬机和电机（实物如左图，共一台）具有手动、电动功能，减速机构灵活、轻便，具有自锁功能；变速比合理，灯盘电动升降时速度不超过 6m/min。
选用失电断电制动电机，采用电机过载保护装置。
设置有电气、机械限位装置。
2、安装前准备安装工具和材料如下：安装前准备安装工具和材料如下：安装工具和材料如下（1）3 吨以上叉车一部（2）大活动扳手 1 把(适合地脚螺母用) （3）22-24 开口扳手 1 把（4）14-17 开口扳手 1 把（5）10 磅铁锤 1 把（6）机油 48 升 (8 升/套) （7）一字和十字螺丝刀各一把（8）内六角扳手 1 套（9）16 厘钢丝绳 45 米（10）16 厘钢丝绳锁头 8 个（11）手拉葫芦 2 个（3-5 吨）（12）25 吨吊车一部(安装灯杆用) （13）￠76*3.5 铁管 1.5 米/条 2 条（14）￠150 以上*3.5 铁管 0.6 米/条 6 条（15）枕木 6 块3.装配及安装高杆灯系统在开始装配高杆灯前，打开箱盖检查并根据提供的清单仔细核对所有部件第一步：把灯杆平放在地上,用150以上圆钢管和枕木垫平、垫直，使两节灯杆在一条直线上(焊缝对焊缝）。
高 杆 灯 安 装 说 明 书 天长市安发特照明电器有限公司 目 录 １．高杆灯系统示意图 ２．装配及安装高杆灯系统 ２．１杆体的套接 ２．２导向件的安装 ２．３升降系统、防雨罩、避雷针的安装 ２．４钢丝绳的安装 ２．５灯杆的吊装 ２．６灯盘的安装 ２．７灯具安装 ２．８挂钩圈的安装于调试 ２．９限位器的安装于调试 ２．１０完成安装 ３．保养维护 ４．注意事项 ５．附图１、附图２ 警告： 本安装说明书，只说明安装基本程序，仅供参考，安装时必须由专业人员进行安装。
由于安装时程序繁多，如安装不正确、不到位，发生严重事故，本公司概不负任何法律责任。
1.高杆灯系统示意图（见附图1）２．装配及安装高杆灯系统（见附图２） 在开始装配高杆灯之前，打开箱盖并根据提供的清单仔细核对所有部件。
２．１ 杆体的套接 （不同杆型外观，套接后高度有所不同） 在套接前，准备好一些枕木，放在套接杆体的下面，用来调节套接后杆体是一条直线的。
依据图纸上提供的最大和最小套接长度，在杆体上做好标记，供套接时使用。
为了使安装方便，可能需要润滑配合面。
注意不得使用润滑油以防漏出并污染杆体，可以用肥皂水润滑套接内表面。
套接时要在两端施加必要的力，以获得紧密的套接。
套接力要求见下表： 外套杆体内对边尺寸（ｍｍ） 轴向套接压力（ＫＮ） ３００ ２０ ３００－５００ ３０ ５００－７００ ４０ ７００－９００ ５０ ９００－１２００ ６０ １２００－１４００ ８０ １４００－１６００ １００ １６００－１８００ １２０ １８００－２０００ １５０ ２０００ ２００ 首先把第一节灯门向上，底下放一定高度的枕木，套接前在杆体内穿一根？１２＃铁丝，套接后用来拉主钢丝绳出来。
第一节和第二节的套接， 要求焊缝在一条边上。
用Φ１６钢丝绳６米／根做一根绳圈，共需要两根，把一个绳圈双头围着灯杆第一节安装口２．５米位置打一个节，露出一个环用来连接一个５Ｔ ６米手拉葫芦。
