控制继电器的电路原理

继电器工作原理详解（附3种驱动电路图）

继电器是一种电子控制器件，它具有控制系统（又称输入回路）和被控制系统（又称输出回路），通常应用于自动控制电路中，它实际上是用较小的电流去控制较大电流的一种“自动开关”。故在电路中起着自动调节、安全保护、转换电路等作用。

继电器的继电特性

继电器的输入信号 x

从零连续增加达到衔铁开始吸合时的动作值 xx，继电器的输出信号立刻从 y=0 跳跃y=ym，即常开触点从断到通。一旦触点闭合，输入量 x 继续增大，输出信号 y 将不再起变化。当输入量 x 从某一大于 xx 值下降到xf，继电器开始释放，常开触点断开。我们把继电器的这种特性叫做继电特性，也叫继电器的输入-输出特性。

继电器（relay）的工作原理和特性

电磁继电器的工作原理和特性

电磁式继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点（常开触点）吸合。当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点（常闭触点）释放。

这样吸合、释放，从而达到了在电路中的导通、切断的目的。对于继电器的“常开、常闭”触点，可以这样来区分：继电器线圈未通电时处于断开状态的静触点，称为“常开触点”；处于接通状态的静触点称为“常闭触点”。

电路原理

继电器是一种当输入量变化到某一定值时，其触头（或电路）即接通 或分断交直流小容量控制回路。

由永久磁铁保持释放状态，加上工作电压后，电磁感应使衔铁与永久磁铁产生吸引和排斥力矩，产生向下的运动，最后达到吸合状态。

晶体管驱动驱动电路

当晶体管用来驱动继电器时，推荐用NPN三极管。具体电路如下：

• 当输入高电平时，晶体管T1饱和导通，继电器线圈通电，触点吸合

•

当输入低电平时，晶体管T1截止，继电器线圈断电，触点断开

继电器的工作原理

继电器是一种电控开关装置，它通过控制小电流来实现对大电流的开关控制。它由电磁系统和机械系统组成，能够将电路的开关操作与控制信号分离，起到隔离和放大信号的作用。下面将详细介绍继电器的工作原理。

1. 电磁系统

继电器的电磁系统由线圈和铁芯组成。当通过线圈通入电流时，会在铁芯上产生磁场。根据电磁感应定律，当线圈中的电流发生变化时，磁场也会发生变化。这种变化会使得铁芯上的磁场强度发生变化，从而引起铁芯上的磁通量变化。

2. 机械系统

继电器的机械系统由触点、弹簧和传动机构组成。触点是继电器的开关部份，通常由静触点和动触点组成。当继电器处于非工作状态时，触点通常是闭合的，电流可以流过继电器。当线圈中通入电流时，电磁系统产生的磁场会使得触点发生吸引或者释放动作，从而改变触点的状态。

3. 工作原理

当继电器处于非工作状态时，线圈中没有电流通过，触点闭合，电流可以流过继电器。当需要控制电路的开关时，通过外部控制电路通入电流到继电器的线圈中。线圈中的电流产生的磁场会使得触点发生动作，触点打开或者闭合，从而控制电路的开关状态。

例如，当继电器用于控制灯泡的开关时，当线圈中通入电流时，触点会打开，灯泡亮起；当线圈中断开电流时，触点会闭合，灯泡熄灭。这样，通过控制继电器的线圈电流，可以实现对灯泡的开关控制。

继电器的工作原理基于电磁感应和机械运动，通过控制小电流来实现对大电流的开关控制。它具有隔离信号、放大信号的作用，可以实现电路的自动化控制。继电器广泛应用于各种电气设备和自动化系统中，如家用电器、电力系统、工业生产线等。

需要注意的是，继电器在使用过程中需要根据具体的工作要求选择合适的型号和参数，并进行正确的安装和接线。此外，继电器的寿命也需要进行定期检查和维护，以确保其正常工作和可靠性。

综上所述，继电器是一种通过控制小电流来实现对大电流的开关控制的装置。它由电磁系统和机械系统组成，通过电磁感应和机械运动实现对电路的开关控制。继电器具有隔离信号、放大信号的作用，广泛应用于各种电气设备和自动化系统中。在使用继电器时，需要根据具体要求选择合适的型号和参数，并进行正确的安装和维护。

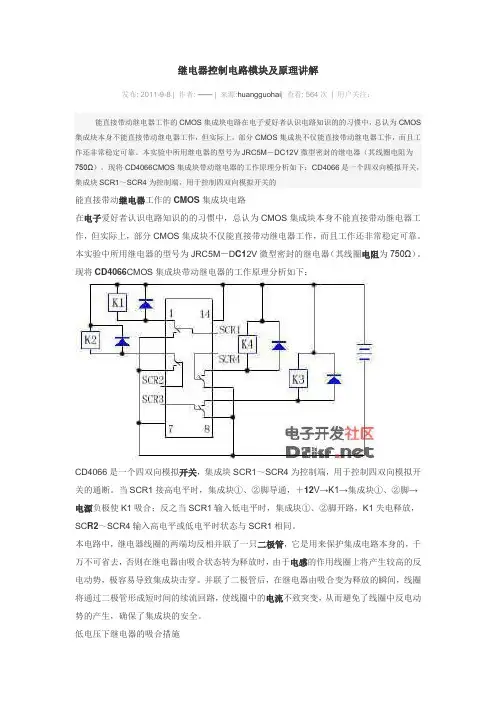

继电器控制电路模块及原理讲解

发布: 2011-9-8 | 作者: —— | 来源:huangguohai| 查看: 564次 | 用户关注：

能直接带动继电器工作的CMOS集成块电路在电子爱好者认识电路知识的的习惯中，总认为CMOS集成块本身不能直接带动继电器工作，但实际上，部分CMOS集成块不仅能直接带动继电器工作，而且工作还非常稳定可靠。本实验中所用继电器的型号为JRC5M－DC12V微型密封的继电器（其线圈电阻为750Ω）。现将CD4066CMOS集成块带动继电器的工作原理分析如下：CD4066是一个四双向模拟开关，集成块SCR1～SCR4为控制端，用于控制四双向模拟开关的

能直接带动继电器工作的CMOS集成块电路

在电子爱好者认识电路知识的的习惯中，总认为CMOS集成块本身不能直接带动继电器工作，但实际上，部分CMOS集成块不仅能直接带动继电器工作，而且工作还非常稳定可靠。本实验中所用继电器的型号为JRC5M－DC12V微型密封的继电器（其线圈电阻为750Ω）。现将CD4066CMOS集成块带动继电器的工作原理分析如下：

CD4066是一个四双向模拟开关，集成块SCR1～SCR4为控制端，用于控制四双向模拟开关的通断。当SCR1接高电平时，集成块①、②脚导通，＋12V→K1→集成块①、②脚→电源负极使K1吸合；反之当SCR1输入低电平时，集成块①、②脚开路，K1失电释放，SCR2～SCR4输入高电平或低电平时状态与SCR1相同。

本电路中，继电器线圈的两端均反相并联了一只二极管，它是用来保护集成电路本身的，千万不可省去，否则在继电器由吸合状态转为释放时，由于电感的作用线圈上将产生较高的反电动势，极容易导致集成块击穿。并联了二极管后，在继电器由吸合变为释放的瞬间，线圈将通过二极管形成短时间的续流回路，使线圈中的电流不致突变，从而避免了线圈中反电动势的产生，确保了集成块的安全。

低电压下继电器的吸合措施 常常因为电源电压低于继电器的吸合电压而使其不能正常工作，事实上，继电器一旦吸合，便可在额定电压的一半左右可靠地工作。因此，可以在开始时给继电器一个启动电压使其吸合，然后再让其在较低的电源电压下工作，如图所示的电路便可实现此目的。

时间继电器控制的顺序控制电路原理(一)

时间继电器控制的顺序控制电路

1. 引言

时间继电器是一种常见的控制元件，可以在特定的时间间隔内进行一系列操作。顺序控制电路是一种基于时间继电器的电路设计，用于实现按照特定顺序运行的系统。本文将介绍时间继电器控制的顺序控制电路的相关原理和设计 considerations。

2. 时间继电器的原理

时间继电器是一种以时间为基准的电气控制元件。它通常由一个设定时间常量的部分和一个逻辑电路组成。当输入信号到达时，时间继电器开始计时，并在经过设定的时间后输出一个信号。常见的时间继电器有电子式和电磁式两种。

3. 顺序控制的基本概念

顺序控制是指根据特定的顺序依次进行一系列的动作或操作。顺序控制电路可以用于自动化系统、生产线等需要按照特定顺序进行操作的场合。时间继电器控制的顺序控制电路可以通过组合多个时间继电器来实现复杂的顺序控制逻辑。 4. 时间继电器控制的顺序控制电路设计要点

4.1 时间间隔设定

在设计顺序控制电路时，首先需要确定每个动作的时间间隔。根据需要，选择合适的时间继电器并设置适当的时间常量。

4.2 级联连接

多个时间继电器可以通过级联连接来实现复杂的顺序控制。每个时间继电器的输出信号作为下一个时间继电器的输入信号，以此类推。通过串联多个时间继电器，可以实现连续的动作控制。

4.3 并联连接

在某些情况下，需要多个动作同时进行。这时可以使用并联连接的方式，将多个时间继电器的输出信号同时送至控制装置或执行器。

4.4 状态检测与控制

顺序控制电路通常需要根据特定状态来触发或停止动作。利用逻辑电路和传感器等元件，可以实现对系统状态的检测和控制。通过与时间继电器的配合，可以实现更加智能化和可靠的顺序控制功能。

5. 实际应用案例

时间继电器控制的顺序控制电路在实际应用中有广泛的应用。例如，自动化生产线中的装配过程控制，交通信号灯的顺序控制，以及智能家居系统中的设备自动开关等。这些应用都依赖于时间继电器控制的顺序控制电路来实现精确的控制和操作。 6. 结论
