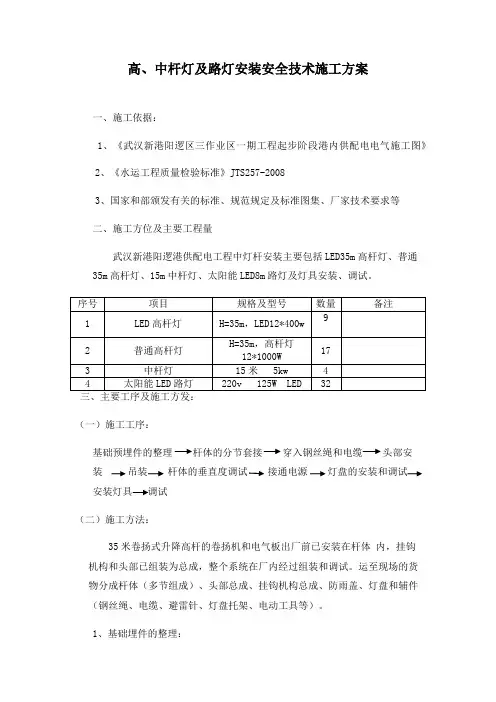

高、中杆灯及路灯安装安全技术施工方案
一、施工依据：
1、《武汉新港阳逻区三作业区一期工程起步阶段港内供配电电气施工图》
2、《水运工程质量检验标准》JTS257-2008
3、国家和部颁发有关的标准、规范规定及标准图集、厂家技术要求等
二、施工方位及主要工程量
武汉新港阳逻港供配电工程中灯杆安装主要包括LED35m高杆灯、普通35m高杆灯、15m中杆灯、太阳能LED8m路灯及灯具安装、调试。
（一）施工工序：
基础预埋件的整理杆体的分节套接穿入钢丝绳和电缆头部安
装吊装杆体的垂直度调试接通电源灯盘的安装和调试
安装灯具调试
（二）施工方法：
35米卷扬式升降高杆的卷扬机和电气板出厂前已安装在杆体内，挂钩机构和头部已组装为总成，整个系统在厂内经过组装和调试。
运至现场的货物分成杆体（多节组成）、头部总成、挂钩机构总成、防雨盖、灯盘和辅件（钢丝绳、电缆、避雷针、灯盘托架、电动工具等）。
1、基础埋件的整理：
清除混凝土基础表面的垃圾杂物，拆除包裹在预埋件螺栓上的防护物，复核各螺栓之间的间距尺寸（包括对角线尺寸），确认螺栓位置尺寸与图示尺寸相符。
视检螺栓螺纹无损伤，如有必要，应对螺纹进行整修，确保螺母能自由的拧上。
2、杆体的套接：
在开始套接前，应将一根长度大于杆高的细钢丝或铁丝自电气门穿入杆体内，用于以后穿钢丝绳和电缆的引导，穿钢丝或铁丝的工作应与套接杆
图一
套接自杆体的最下节开始，逐节向上进行。
将带有法兰的基座节放置在靠近基础的适当位置（将电气维护门向上放置），使法兰盘着地，用木头垫块在离基座节前端约1.5m处垫起基座节前端，使基座节前端离地，以留下足够的空间用于上节杆体的插套。
在基座节上标出套接深度，各节杆体之间的套接深度，因杆体口径的大小而异，此深度尺寸可以从图纸中找到。
在杆体的两侧焊有用于挂套拉紧钢丝绳的螺母，起吊时应确认位置，使上下两节的螺母在同一直线位置上。
将上一节杆体用吊车吊起，使口径大的一端对准基座节前端，缓慢套入，尽可能地套入较大深度，同样在该节的前端垫上木垫块。
在上、下两节杆体的两侧螺母上拧上螺栓，按下列示意图在杆体两侧安妥拉紧钢丝绳和手拉葫芦。
分别在杆体两侧同时收紧手动葫芦，直至达到套接深度标志，当在进行收紧时，如感觉到阻力较大，可用铁锤敲击套接部分杆体，产生震动，帮
助杆体套紧，敲击时应以木板或其它物件衬垫，以免损伤杆体表面。
（见
图二）
按上述步骤和方法，依次套接其它单节杆体。
3、穿钢丝绳和电缆：
杆体套接完成后，将索具联接器与卷扬机主钢丝绳联接，再与预留在杆体内的引导铁丝在电气门内连接固定，松开卷扬机，使主钢丝绳自卷扬筒
上放开（如使用电动操纵，请参阅外置电动卷扬式升降高杆操作说明），
同时在杆体的另一端收拉引导铁丝，将索具联接器拉出杆体小端。
将头部
移至杆体前端适当位置，将三根悬挂钢丝绳无环头的一端和电缆自头部套
筒内穿入，经滑轮槽至头部开口穿出。
然后将有环头的悬挂钢丝绳的另一
端与索具联接器连接（电缆的连接方式见图）。
操纵卷扬机，收缩卷扬机
主钢丝绳，使索具联接器收回并进入杆体内（进入杆内约100cm左右）。
（见图三）
图三
4、头部安装：
将已完成套接并已完成钢丝绳和电缆穿入的杆体前端用物件垫起（杆体的电气门向上），垫起的高度应可使安装后的头部离开地面。
竖立后，使三组滑轮的转轴处在同一水平面上。
将三根悬挂钢丝绳和电缆拉向杆体下端，至电气门上方，使离地面的距离能与灯盘的固定点联接，用绳索将其临时绑扎在杆体上，以减少吊装时的干扰。
最后在头部上安装防雨盖、避雷针和接上跨接线。
5、吊装：
上述步骤工作完毕后，请仔细检查、复核，确保无遗漏和稳妥，可准备吊装。
根据35米、15米和8米钢灯杆各自的情况，选择吊车及吊索具。
在吊装的过程中由现场负责人统一指挥，确保灯杆吊装全过程安全可靠有序的进行。
经纬仪、靠尺检验垂直度，允许偏差：升降式2H/1000， 10米内灯杆3H/1000且不大于20（H为灯杆高度，单位为mm）。
对于卷扬升降式高杆的吊装注意以下几点：
5.1 机头部在起吊和安装过程中，必须位于灯杆头部下方。
5.2 起吊点应在杆体的三分之二处。
5.3 起吊索具的负荷必须满足杆体重量。
5.4 吊起的固定位置应便于灯杆按预定的方位就位。
6、灯盘的安装和调试：
将紧定螺栓拧在灯盘套筒的螺母上，用吊车吊起灯盘，套入灯杆前端。
依次拧紧紧定螺栓，调整螺栓的拧入深度，使灯盘套筒与杆体的周边间隙
基本保持一致（即将灯盘套筒轴线与杆体轴线调整至重合）。
最后在灯盘上安装避雷针。
7、穿电缆：
在穿电缆之前，应先穿入引导用钢丝或铁丝，该步工作可在杆体套接时预先完成（参见杆体套接部分），也可在杆体安上基座后进行。
在杆体前端或灯盘电缆进线孔处，将引导铁丝与电缆缠绕固定，拉动引导铁丝，配合电缆的送入，将电缆穿入杆体内。
8、灯具安装：
在灯盘的预定位置上安装灯具，接线，送上电源，作亮灯24小时试验。
四、现场质量管理：
（一）质量管理网络：
1、在施工前做好图纸会审、设计交底、技术交底等工作，解决图纸疑
问，编制详细的施工方案，确保工程质量优良。
2、材料的材质、型号、规格必须符合设计要求，材料合格证或质保书
齐全。
3、做好施工过程的配合，互控工作，隐蔽工程、关键工序按质量保证
程序进行。
4、做好技术资料的记录，保管编辑工作按时上报质量统计日报，正确
处理好质量与进度的关系。
五、安全管理:
（一）安全管理保证体系：
1、严格执行各项安全规章制度，遵守各项安全技术操作规程。
2、分项工程开工前由项目负责人进行安全技术交底。
3、牢固树立安全意识，严格遵照公司质保体系规定的“安全生产管理
程序”组织生产施工，特殊工种持证上岗。
4、定期召开安全生产例会，及时解决施工过程中的安全隐患，坚决杜
绝违章作业现象，项目部建立安全管理台帐。
5、公司与外包队签订安全生产协议，给新工人召开安全生产会议，学
习安全知识。
6、施工用电设备均应可靠接地或接零保护，施工电箱内须配备漏电保
护设备，并每月检测。
7、现场设备吊装作业持证上岗，做好安全做工。
六、主要施工机械与施工人员组织：
（一）机械：
主要机械设备配置计划表
劳动力配置计划表。
