铝合金门窗技术手册

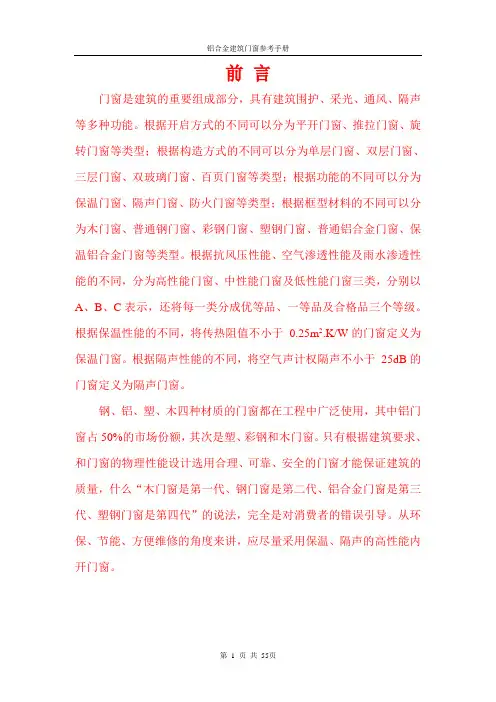

前言门窗是建筑的重要组成部分，具有建筑围护、采光、通风、隔声等多种功能。

根据开启方式的不同可以分为平开门窗、推拉门窗、旋转门窗等类型；根据构造方式的不同可以分为单层门窗、双层门窗、三层门窗、双玻璃门窗、百页门窗等类型；根据功能的不同可以分为保温门窗、隔声门窗、防火门窗等类型；根据框型材料的不同可以分为木门窗、普通钢门窗、彩钢门窗、塑钢门窗、普通铝合金门窗、保温铝合金门窗等类型。

根据抗风压性能、空气渗透性能及雨水渗透性能的不同，分为高性能门窗、中性能门窗及低性能门窗三类，分别以A、B、C表示，还将每一类分成优等品、一等品及合格品三个等级。

根据保温性能的不同，将传热阻值不小于0.25m2.K/W的门窗定义为保温门窗。

根据隔声性能的不同，将空气声计权隔声不小于25dB的门窗定义为隔声门窗。

钢、铝、塑、木四种材质的门窗都在工程中广泛使用，其中铝门窗占50%的市场份额，其次是塑、彩钢和木门窗。

只有根据建筑要求、和门窗的物理性能设计选用合理、可靠、安全的门窗才能保证建筑的质量，什么“木门窗是第一代、钢门窗是第二代、铝合金门窗是第三代、塑钢门窗是第四代”的说法，完全是对消费者的错误引导。

从环保、节能、方便维修的角度来讲，应尽量采用保温、隔声的高性能内开门窗。

第一章铝合金门窗概述铝合金门窗以其质量轻、物理性能好、色调美观、耐腐蚀及工业化生产的优势，在建筑门窗中占有50%的市场份额，特别是随着保温铝门窗的开发及表面处理工艺的发展，铝门窗的应用必将越来越广泛。

本手册主要以铝合金外窗为主编制。

第一节铝合金门窗的特点在现代建筑中，使用铝合金门窗比较普遍。

铝合金门窗特别适用于有密封、保温、隔热及装饰要求的商场、饭店、宾馆、影剧院、火车站、候机楼、电视塔、办公楼、科研楼、博物馆、高级公寓及民用住宅等。

建筑市场所以对铝合金门窗的需求量不断增加，是因为它具有许多优异的特性。

1．密闭性好密闭性包括气密性和水密性，这是门窗的重要性能指标。

铝合金门窗安装施工作业指导书一、施工准备.1、材料⑴铝合金门窗的品种、规格、开启形式应符合设计要求，各种附件配套齐全，并具有产品出厂合格证。

⑵防腐材料、填缝材料、密封材料、保护材料、清洁材料等应符合设计要求和有关标准的规定。

2、作业条件⑴门窗洞口已按设计要求施工完毕，并已划好门窗安装位置墨线。

⑵检查门窗洞口尺寸是否符合设计要求，如有预埋件的门窗洞口还应检查预埋件的数量、位置及埋设方法是否符合设计要求，如有影响门窗安装的问题应及时进行处理。

⑶检查铝合金门窗，如有表面损伤、变形及松动等问题，应及时进行修理、校正等处理。

合格后才能进行安装。

二、操作工艺1、防腐处理⑴门窗框侧面防腐处理如设计要求时，按设计要求执行。

如设计无专门的要求时，在门窗框四周侧面涂防腐沥青漆。

⑵连接铁件、固定件等安装用金属零件，除不锈钢外，均应进行防腐处理。

2、就位和临时固定根据门窗安装位置墨线，将铝门窗装入洞口就位，将木楔塞入门窗框和四周墙体间的安装缝隙，调整好门窗框的水平、垂直、对角线长度等位置及形状偏差符合检评标准，用木楔或其他器具临时固定。

3、门窗框与墙体的连接固定⑴连接铁件与预埋件焊接固定:•适用于钢筋混凝土和砖墙结构。

⑵连接铁件用紧件固定。

1）射钉:适用于钢筋混凝土结构。

2）特种钢钉(水泥钉):•适用于低标号混凝土和砖墙结构。

3）金属膨胀螺栓:适用于混凝土结构。

4）塑料膨胀螺栓:适用于混凝土结构。

5）不论采用哪种方法固定，铁脚至窗角的距离不应大于180MM，铁脚间距应按设计要求，间距应不大于600MM。

4、门窗框与墙体安装缝隙的密封⑴钢门窗安装固定后，应先进行隐蔽工程验收，检查合格后再进行门窗框与墙体安装缝隙的密封处理。

⑵门窗框与墙体安装缝隙的处理，如设计有规定时，按设计规定执行。

如设计未规定填缝材料时，应填塞水泥砂浆，如室外侧留密封槽口，填嵌防水密封胶。

5、安装五金配件齐全，并保证其使用灵活。

6、安装门窗扇及门窗玻璃⑴门窗扇及门窗玻璃的安装应在洞口墙体表面装饰工程完工后⑵地弹簧门应在门框及弹簧主机入口安装固定好之后安装门窗，先将玻璃嵌入门扇构架并一起入框就位，调整好框扇缝隙，最后再将门扇上的玻璃填嵌密封胶。

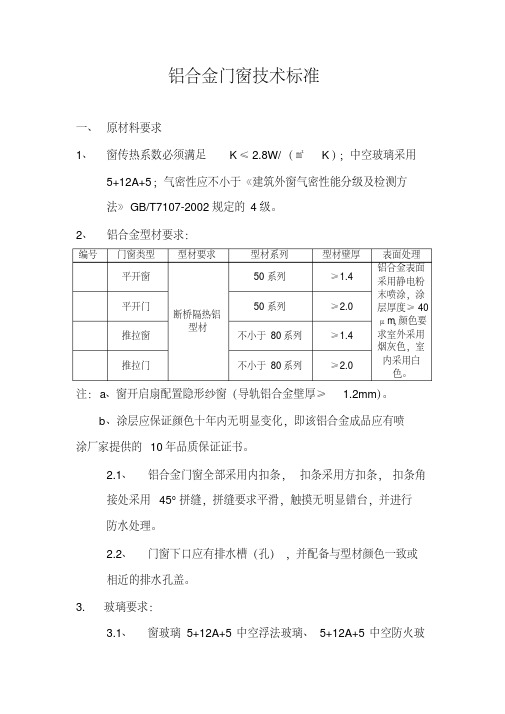

铝合金门窗技术标准一、原材料要求1、窗传热系数必须满足K≤2.8W/（㎡·K）；中空玻璃采用5+12A+5；气密性应不小于《建筑外窗气密性能分级及检测方法》GB/T7107-2002规定的4级。

2、铝合金型材要求：编号门窗类型型材要求型材系列型材壁厚表面处理平开窗断桥隔热铝型材50系列≥1.4铝合金表面采用静电粉末喷涂，涂层厚度≥40μm，颜色要求室外采用烟灰色，室内采用白色。

平开门50系列≥2.0推拉窗不小于80系列≥1.4推拉门不小于80系列≥2.0注：a、窗开启扇配置隐形纱窗（导轨铝合金壁厚≥ 1.2mm）。

b、涂层应保证颜色十年内无明显变化，即该铝合金成品应有喷涂厂家提供的10年品质保证证书。

2.1、铝合金门窗全部采用内扣条，扣条采用方扣条，扣条角接处采用45o拼缝，拼缝要求平滑，触摸无明显错台，并进行防水处理。

2.2、门窗下口应有排水槽（孔），并配备与型材颜色一致或相近的排水孔盖。

3.玻璃要求：3.1、窗玻璃5+12A+5中空浮法玻璃、5+12A+5中空防火玻璃；3.2、门玻璃6+12A+6中空浮法玻璃；3.3、卫生间外窗外玻片采用磨砂玻璃；3.4、中空玻璃必须设置分子筛，密封材料必须是中空玻璃聚硫密封胶和丁基密封腻子，中空玻璃冷条采用铝合金连续折弯，中空玻璃采用空气格。

3.5、玻璃须进行磨边、倒角处理。

玻璃的镶嵌应采用弹性良好的密封衬垫材料。

钢化玻璃的自爆需控制在3/1000以内。

所有玻璃周边不得有易造成裂纹的缺陷存在；3.6、以下情况必须使用安全玻璃：a、玻璃面积≥1.5㎡。

b、落地玻璃窗底边最终装修高度≤900mm的落地窗。

c、底边最终装修高度≤900mm的落地中空玻璃窗外玻璃片须采用防火玻璃，玻璃片防火等级为甲级。

d、图纸要求的其它使用安全玻璃（防火玻璃）的部位。

4.钢副框要求：4.1、本工程钢副框采用矩形钢附框，规格为20mm*40mm*1.5mm，内外做防腐处理，钢副框端头部位应有效封闭。

铝合金门窗技术规程一、前言铝合金门窗作为现代建筑中常见的一种门窗材料，具有轻质、高强度、耐腐蚀等优点，广泛应用于住宅、商业建筑等领域。

本技术规程旨在提供一份全面的铝合金门窗制作规范，以保证产品质量和安全性。

二、材料选择1. 铝型材：应选用符合国家标准的铝型材，表面光滑平整，无明显凹凸痕迹和氧化斑点。

2. 玻璃：应选用符合国家标准的钢化玻璃或夹层玻璃，并按照设计要求进行厚度选择。

3. 五金配件：应选用质量可靠的五金配件，如锁具、合页等。

三、制作工艺1. 切割：采用数控切割机进行切割，确保尺寸精度和表面光滑度。

2. 开槽：采用数控开槽机进行开槽，确保槽口尺寸精度和位置准确度。

3. 冲压：采用数控冲床进行冲压加工，确保孔位精度和位置准确度。

4. 焊接：采用氩弧焊或TIG焊进行焊接，确保焊缝牢固、美观。

5. 表面处理：采用阳极氧化或喷涂等表面处理方式，提高铝型材的耐腐蚀性和美观度。

6. 安装：在安装过程中应注意尺寸精度和水平度，确保门窗的开闭顺畅、密封性好。

四、质量检验1. 外观检验：检查门窗表面是否平整光滑、无明显划痕或氧化斑点等缺陷。

2. 尺寸检验：按照设计要求进行尺寸测量，确保门窗尺寸精度符合要求。

3. 功能检验：测试门窗的开闭顺畅性、密封性等功能是否正常。

五、安全措施1. 制作过程中应严格遵守安全操作规程，防止人员伤害和设备损坏。

2. 在运输和安装过程中应注意人员安全，防止意外事故发生。

六、维护保养1. 定期清洁门窗表面及五金配件，并涂抹适当的保养油。

2. 遇到门窗出现故障或损坏时，应及时联系专业人员进行维修和更换。

七、结语铝合金门窗作为建筑中常见的一种门窗材料，其质量和安全性对于建筑的整体质量和使用效果具有重要影响。

本技术规程旨在提供一份全面的铝合金门窗制作规范，以保证产品质量和安全性。

铝合金门窗施工作业指导书1目的为提高操作人员的意识和能力，逐步实现施工作业活动规范化、标准化、科学化，保证铝合金门窗的安装质量，减少施工作业过程中产生的噪音、固体废弃物及安装时空气污染制定本施工作业指导书。

2依据2.1《建筑装饰装修工程质量验收规范》2.2《塑钢门窗安装及验收规程》3施工特点3.1铝合金门窗进场后按不同材料分类侧立堆放在室内，下部应加放垫木，堆放时严禁与有腐蚀性的物品接触，应注意保证型钢规格和半成品尺寸，不走形、不得歪斜堆放影响安装，搬运时轻拿轻放、严禁扔摔坏。

3.2需使用铝合金切割机、电锤、射钉枪、电焊机、经纬仪之类的机械设备和螺丝刀、手锤、扳手、钳子、水平尺、线坠等工具。

3.3对环境易产生噪声、电焊空气污染、固体废弃物，对施工人员易发生意外事故等影响。

3.4施工制作、安装装配方便，用材节约，经久耐用，无须保养，维修方便。

4施工工艺流程门窗材料、配件进场堆放及质量检查一门窗洞口尺寸检查处理f弹线找规矩一安放门窗框一门窗框四周填嵌密封材料一门窗扇安装一密封打胶一清理、剥除保护膜5施工工艺及技术措施5.1施工准备5.1.1铝合金门窗框一般都是后塞口，故门窗框加工的尺寸应略小于洞口尺寸，框与洞口之间的空隙，应视不同的饰面材料而定。

5.12铝合金门窗框安装时间，应在主体结构基本结束后进行，门窗扇安装时间应在室内外装饰结束后进行，以免土建施工时破坏。

5.1.3安装门窗框前，应逐个核对洞口尺寸，与铝合金框的规格是否适应。

5.1.4应注意室内地面标高，地弹簧的表面应与室内地面饰面标高一致。

5.2工艺技术措施5.2.1弹线找规矩：从顶层开始用大线锤吊垂直，检查窗口位置的准确度，并在墙上弹出墨线，门窗洞口结构凸出窗线时进行剔凿处理，按图纸要求尺寸弹好门窗中线，门窗洞口水平位置线以楼层+50Cm水平线为准，往上反量出窗下皮标高，弹线找直，每层窗下皮应在一条水平线上。

5.2.2门窗洞口处理，墙厚方向的安装位置：根据外墙大样图及窗台板的宽度确定铝合金门窗在墙厚方向的安装位置，如外墙厚度有偏差时，则应以同一房间窗台板外露尺寸一致为准，窗台板应深入铝合金窗下5mm为宜。

类别房建施工子类别目录编码ZLSC-017（01）分项名称门窗具体说明铝合金门窗关键性功能要求1、安全防护检查方法1、钢尺量2、满足外立面效果，美观大方2、样板施工3、牢固3、冲撞试验4、防光污染4、三性检测5、采光保温5、破坏性试验质量通病1、容易划伤防治关键点1、做好防护2、门窗两侧连接片位置2、下料尺寸计量准确3、连接点不牢固3、施工过程中及时检查4、窗边渗水4、洞口周边采取有利防水措施，设置有效的泄水孔5、容易腐蚀5、严禁擦、砸、碰和损坏铝合金门窗樘料质量标准控制要点1、原材料进场检查，型材厚度检查，合格证检验报告检查，玻璃检测，外墙胶、发泡剂、五金件、密封胶条等质量检查图例（照片）2、下料尺寸控制，及半成品检查3、每层洞口需吊垂线4、与主体连接牢固性检查5、防雷接地处理6、外墙清洗、外架拆除及地坪浇筑时的成品保护7、检查外观质量和表面的平整度，如发现有划痕、缺棱和翘曲不平、严重损伤、外观色差大等缺陷构造图片（示例）类别房建施工子类别目录编码ZLSC-017（02）分项名称门窗具体说明塑钢门窗关键性功能要求1、安全防护检查方法1、钢尺量2、满足外立面效果，美观大方2、样板施工3、牢固3、冲撞试验4、防光污染4、三性检测5、采光保温5、破坏性试验质量通病1、容易划伤防治关键点1、做好防护2、门窗两侧连接片位置2、下料尺寸计量准确3、连接点不牢固3、施工过程中及时检查4、窗边渗水4、洞口周边采取有利防水措施，设置有效的泄水孔5、容易腐蚀5、严禁擦、砸、碰和损坏塑钢门窗樘料质量标准控制要点1、原材料进场检查，型材厚度检查，合格证检验报告检查图例（照片）2、下料尺寸控制，及半成品检查3、按照标高高度控制线安装4、数层洞口控制在一条线上5、与主体连接牢固性检查6、防雷接地处理7、外墙清洗、外架拆除及地坪浇筑时的成品保护8、检查外观质量和表面的平整度，如发现有劈棱、窜角和翘曲不平、严重超标、严重损伤、外观色差大等缺陷构造图（示例）。

标题：铝合金门窗安装作业指导书修改概要铝合金门窗安装作业指导书1.0安装前的准备：1.1进行现场安装前,施工技术人员对现场安装人员作技术交底,熟悉建筑施工图及铝合金门窗图。

1.2检查土建单位是否在每樘门窗处弹线标明层间标高线、垂直标分线、墙壁中心线，如发现洞口尺寸与设计不符,或洞口尺寸误差超过允许偏差时,应及时书面提交土建单位限期修整。

1.3铝合金门窗框检查：1.3.1门窗框横料与立料拼缝处是否用聚苯发泡塑料加玻璃胶密封,窗框是否发生变形。

1.3.2框与建筑墙体交接面,是否刷沥青防腐漆进行防腐处理，其它面是否用胶纸保护完好。

1.3.3加固用连接件是否采用1.2～2mm连接件, 是否按下图尺寸分布：h1及b1>120mmh2及b2>400mmA1及A2处设有上樘横料及封启立料应加连墙件. A1处加双向连墙件.1.3.4平开门上端第一铰的上方是否有一连墙件,以防门扇安装后嵌缝未塞满,门扇产生掉角。

1.3.5 90系列推拉窗锁钩附近是否有一连墙件,以防日后松动。

1.3.6安装在现场的电源、水源能否正常使用。

1.4施工机具的准备及检查：对安装用的射钉枪及水平尺应详细检查及认真保养,检查配件材料的准备是否齐全,有无防护眼镜、安全帽等保护用具。

2.0铝合金门窗框的安装：2.1应用Φ4mm以上的合金铝或不锈钢材质的拉铆钉,将厚1.2～2mm的连接件与门窗框铆接起来,再用射钉或水泥钢钉、膨胀螺丝等将连接件的另一端固定在混凝土过梁、柱或砖墙上。

2.2连接件要做成Z型弹片，以利门窗框的找正,找正后用木楔垫塞牢固。

2.3第九层以上的外墙框,需予埋铁板,铁板锚脚( Φ6，L≥200)与每层防侧向雷击的水平压环钢焊接,以防雷击。

2.4门框窗位置符合设计要求，连接牢固，做好隐蔽记录。

3.0铝合金门窗框嵌缝：3.1铝合金门窗框固定找平后，没有外力作用，可及时嵌塞水泥浆或其它设计填充材料，随后拆除找正木楔。

3.2铝合金门窗嵌缝，按《建筑安装工程质量检验评定标准》第十章第四节的要求进行，但必须注意：3.2.1水泥砂浆水灰比切忌过大，以填嵌时不流浆为宜，嵌缝要密实、饱满，交线要顺直。

铝合金门窗技术手册本文档涉及附件：1. 铝合金门窗设计图纸2. 铝合金门窗安装指南本文所涉及的法律名词及注释：1. 建筑法：指规范建筑行为和保障建设工程质量、安全等方面的立法。

2. 环境保护法：是我国环境领域最基础、最重要的一部综合性环境管理相关立法，既包括对自然资源（如水体、大气）进行监管，也包括了对人类活动产生的各种污染物排放与处理方式进行约束。

铝合金门窗技术手册第一章介绍1.1 范围- 描述铝合金门窗在建筑中应用的范围和优势。

1.2 目标受众- 概述适用于该技术手册目标读者群体，并提供使用此手册时需要具备或参考的先决条件。

第二章材料选择2 .l 铝型材- 包含不同类型和特点的常见铝型材以及其选取原则。

- 制造过程中可能出现问题并给予解决方法示例。

2.2 玻璃- 介绍不同类型的玻璃，如单层、双层和夹胶玻璃，并讨论其适用性。

- 提供安装过程中可能遇到的问题及解决方案。

2 .3 辅助材料- 常见辅助材料（密封条、五金配件等）并说明选择原则。

第三章设计与制造3.l 铝合金门窗设计要点- 描述铝合金门窗设计时需要考虑的关键因素，包括结构强度、隔音效果和防水特性等。

- 给出一些实际项目示例以帮助读者理解。

3.2 加工技术- 解释铝型材加工所需使用的各种设备和方法，并提供操作指南。

第四章安装与调试4.l 准备工作- 概述在进行安装之前应完成哪些准备步骤, 如测量尺寸和检查施工现场条件等。

4.2 安全注意事项- 引导用户正确使用相关设备并确保人身安全.5 结束语：本文档详细描述了铝合金门窗技术的设计、制造和安装过程。

通过本文档，读者可以了解铝合金门窗技术的基础知识，并学习如何正确选择材料、进行设计与加工以及实施安装与调试。

铝合金门窗使用说明书
该工程铝合金门窗的特点及在使用过程中的注意事项：
一、特点：
1、型材表明处理：静电粉末喷涂氟碳喷涂，质地均匀，装饰效果
极佳；
2、其主五金选用优质五金件，其配合该隔热型材使用使其具有良
好的密封性能（防雨水渗透性能，空气渗透性能）及抗风压性
能；
3、中空玻璃部分：经中空玻璃生产线合片成中空玻璃；在国家规
范规定的范围内采用的是双片钢化安全中空玻璃；
二、注意事项：
1、铝合金门窗在使用过程中距离热源应不小于1米；
2、门窗框扇型材及玻璃严禁与下列化学物质接触，如：发烟硫酸、硝酸、醋酸等酸性物质；
3、门窗框扇型材及玻璃应避免与硬物接触，以免损伤门窗装饰表面；
4、平时清洗门窗时可用水溶性或中性洗涤剂清洗；
5、铝合金门窗在下亮子采用安全玻璃处更应注意玻璃的划伤及与其它硬物接触，以免玻璃破碎，造成不必要的损失；
6、平开门部分的门槛应避免被较重的物体砸、压，以免引起其变形，导致门扇的启闭不灵活；
7、风雨天气，请及时关闭门窗，以免雨水、尘土等侵入室内及其它
情况发生；
8、在窗扇开启后采用风撑上的定位螺帽固定，以免随便摆动，因玻璃破碎，造成不必要的损失；（见附图）
9、关闭窗扇前先松开定位螺帽再关闭窗扇，以免合页螺丝松动、定位螺帽损坏、开启窗扇时不方便。

（见附图）
2、窗扇关闭前请先松解风撑的定位螺帽；
秦皇岛开发区秦渤装饰工程有限公司。

工程师手册——铝合金门窗部分铝合金门窗部分工程师手册将向大家简要介绍铝合金门窗的组成、生产加工过程、安装过程，以及对主要材料、加工安装过程的控制要点和方法，详细的材料、加工、安装规范要求请参照相应国家规范标准及合同技术要求附件。

第一部分 主要材料铝合金门窗主要由铝合金型材、玻璃、五金配件、辅副材这四大类材料组成。

在第一部分中，我们将着重介绍这四大类材料的各项性能特征。

以平开窗为例一、材料清单 1、 铝合金型材型材是铝合金门窗的主要材料之一，是门窗的主要的组装、受力构件。

按铝合金型材安装位置可分为框料、扇料、中挺料（横档料）、门窗压线及其它铝料这四类，这四类型材的具体区别可参照下表：平开系列型材玻璃五金配件辅材推拉系列平开系列常用门窗拼装节点示意： 2050平开窗QD76推拉窗铝合金型材按照其本身特性，可分为普通铝合金型材、断桥隔热型材。

表面处理方式中，我们常用的是粉末喷涂、电泳。

四种表面处理方式比较铝合金型材是铝合金门窗最主要的组成部分，在市场上较为知名的品牌有兴发、凤铝、亚铝、广亚、华加日等多个型材品牌。

目前，我们常用的品牌为佛山南海广亚型材，其综合实力较符合万科要求。

优质铝型材有如下几个特点：●优质铝型材表面平整，手感光滑平整。

●所购同一根或同一批型材，表面处理颜色均匀一致，无明显色差。

●铝合金型材表面，应无凹陷或鼓出。

●铝合金型材表面无开口气泡（白点）和灰渣（黑点），以及裂纹、毛刺、起皮等明显缺陷。

2、五金配件五金配件是铝合金门窗完成开启、关闭、固定的主要部件，不同类型的窗可以配置不同的五金配件，下表即为目前各种窗型我们常用的五金配件：常用五金配件列表目前，国产五金配件品牌较为知名的有立兴、合和兴、坚朗等，进口品牌有诺托、萨维奥、斯吉利亚、吉盛等。

目前，我们国产五金配件主要选用香港杨氏立兴的五金配件。

3、玻璃铝合金门窗面积最大的部分即为玻璃，由于保温节能要求，上海地区住宅铝合金门窗均已要求使用双层中空玻璃，最低中空玻璃配置要求为5+6A+5。
