药厂(车间)设计

GMP车间设计标题：GMP车间设计引言概述：GMP（Good Manufacturing Practice）是指符合良好生产规范的制药生产标准，GMP车间设计是制药企业在生产过程中必须遵循的重要规范。

一个合理设计的GMP车间可以提高生产效率、确保产品质量、保障员工安全。

本文将详细介绍GMP车间设计的重要性及相关要点。

一、空间规划1.1 合理布局：GMP车间应根据生产流程合理布局，确保原料、半成品、成品流程顺畅。

1.2 空间利用：充分利用空间，避免交叉污染和混乱，确保生产过程有序进行。

1.3 通风系统：设计合理的通风系统，保持空气流通，减少微生物和颗粒物的积聚。

二、洁净度要求2.1 表面材料：选择易清洁、抗腐蚀、无尘积的表面材料，确保车间易清洁。

2.2 设备布局：设备之间的间距要合理，便于清洁和维护。

2.3 洁净区域：设立洁净区域，控制空气质量和微生物数量，确保产品质量。

三、设备选型3.1 符合标准：选择符合GMP标准的设备，确保生产过程符合规范。

3.2 易清洁性：设备易清洁、易维护，减少交叉污染和生产故障。

3.3 自动化程度：提高设备的自动化程度，减少人为操作对产品的影响。

四、环境控制4.1 温湿度控制：保持车间内恒定的温度和湿度，有利于生产过程的稳定。

4.2 照明设计：充分考虑照明设计，确保工作区域光线充足、均匀。

4.3 废物处理：建立合理的废物处理系统，减少对环境的污染。

五、人员流程管理5.1 培训计划：制定员工培训计划，确保员工具备GMP知识和操作技能。

5.2 人员通道：设立明确的人员通道，避免交叉感染和混乱。

5.3 人员卫生：加强员工卫生意识，保持个人清洁，减少对产品的污染。

结论：GMP车间设计是制药企业生产过程中必须严格遵守的规范，合理设计的GMP 车间可以提高生产效率、确保产品质量、保障员工安全。

通过空间规划、洁净度要求、设备选型、环境控制和人员流程管理等方面的细致设计，可以有效提升GMP 车间的生产效率和产品质量，确保符合GMP标准。

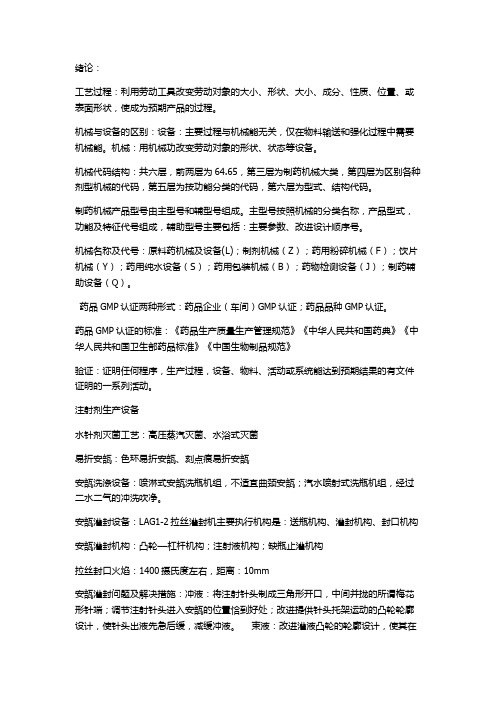

绪论：工艺过程：利用劳动工具改变劳动对象的大小、形状、大小、成分、性质、位置、或表面形状，使成为预期产品的过程。

机械与设备的区别：设备：主要过程与机械能无关，仅在物料输送和强化过程中需要机械能。

机械：用机械功改变劳动对象的形状、状态等设备。

机械代码结构：共六层，前两层为64.65，第三层为制药机械大类，第四层为区别各种剂型机械的代码，第五层为按功能分类的代码，第六层为型式、结构代码。

制药机械产品型号由主型号和辅型号组成。

主型号按照机械的分类名称，产品型式，功能及特征代号组成，辅助型号主要包括：主要参数、改进设计顺序号。

机械名称及代号：原料药机械及设备(L)；制剂机械（Z）；药用粉碎机械（F）；饮片机械（Y）；药用纯水设备（S）；药用包装机械（B）；药物检测设备（J）；制药辅助设备（Q）。

药品GMP认证两种形式：药品企业（车间）GMP认证；药品品种GMP认证。

药品GMP认证的标准：《药品生产质量生产管理规范》《中华人民共和国药典》《中华人民共和国卫生部药品标准》《中国生物制品规范》验证：证明任何程序，生产过程，设备、物料、活动或系统能达到预期结果的有文件证明的一系列活动。

注射剂生产设备水针剂灭菌工艺：高压蒸汽灭菌、水浴式灭菌易折安瓿：色环易折安瓿、刻点痕易折安瓿安瓿洗涤设备：喷淋式安瓿洗瓶机组，不适宜曲颈安瓿；汽水喷射式洗瓶机组，经过二水二气的冲洗吹净。

安瓿灌封设备：LAG1-2拉丝灌封机主要执行机构是：送瓶机构、灌封机构、封口机构安瓿灌封机构：凸轮—杠杆机构；注射液机构；缺瓶止灌机构拉丝封口火焰：1400摄氏度左右，距离：10mm安瓿灌封问题及解决措施：冲液：将注射针头制成三角形开口，中间并拢的所谓梅花形针端；调节注射针头进入安瓿的位置恰到好处；改进提供针头托架运动的凸轮轮廓设计，使针头出液先急后缓，减缓冲液。

束液：改进灌液凸轮的轮廓设计，使其在注液结束时返回行程缩短，速度加快；设计使用有单孔的单向玻璃阀；在储液瓶和针管连接的导管加一只螺丝夹，靠乳胶管的弹性作用控制束液。

药厂灌装车间设计标准药厂灌装车间是制药厂中的重要生产车间之一，主要用于药品的灌装、包装和装箱等工序。

为确保药品质量和生产效率，药厂灌装车间需要按照一定的设计标准进行设计。

首先，药厂灌装车间的设计应符合GMP（Good Manufacturing Practice）的要求。

GMP是一套保证药品质量和安全的标准，对于药厂灌装车间的设计、生产和管理都有具体的要求。

因此，在设计药厂灌装车间时，应充分考虑GMP标准的要求，包括车间的布局、设计、设备选型、空气质量控制等方面。

其次，药厂灌装车间应具备良好的洁净度。

药品是一种特殊的产品，对生产环境的洁净度要求较高。

因此，药厂灌装车间设计时应采用洁净室设计，包括空气过滤装置、压差控制、洁净室级别等。

此外，车间内的地面、墙面、天花板等材料应选用易清洁、无尘积的材料，以保证车间的洁净度。

另外，药厂灌装车间应具备适当的温度和湿度控制。

药品的灌装过程中，温度和湿度的控制对于药品的稳定性和活性有重要影响。

因此，药厂灌装车间应配备相应的空调设备和加湿设备，以保持适宜的温度和湿度。

此外，药厂灌装车间还应具备良好的通风设施。

灌装车间中常常使用一些有毒或挥发性较高的溶剂和药品，在灌装过程中易产生有害气体。

因此，药厂灌装车间应具备良好的通风系统，及时排除有害气体，并保持良好的室内空气质量。

最后，药厂灌装车间应具备完善的安全设施。

药品生产过程涉及到药品的储存、运输、使用等环节，因此在药厂灌装车间设计时应考虑到药品的安全性。

车间应设备防火、防爆设施，同时车间内应配备相应的消防器材、呼吸器等紧急情况下使用的设备。

综上所述，药厂灌装车间的设计应符合GMP标准要求，具备洁净度、温湿度控制、通风设施和安全设施等方面的要求。

只有按照这些标准设计，才能保证药品的质量、安全和生产效率。

药厂工程方案一、引言随着医药技术的不断发展和人们对健康需求的增加，各种各样的药品种类繁多，市场需求旺盛。

因此，药厂工程的规划和建设至关重要。

本文将结合实际情况，提出一份完整的药厂工程方案，旨在为药厂的规划和建设提供参考。

二、规划建设方案1. 选址布局（1）选址根据药厂的生产要求，应选择位于交通便利、环境优美、空气清新的地段。

同时要符合环保的要求，离民居、饮用水源等重要地区应有一定的距离。

（2）布局药厂应根据生产工艺流程进行科学合理的布局，在确保顺畅生产的同时，保持厂区的整洁美观。

厂区内的车辆通道、物料存放区、生产车间等均应有序布置。

2. 厂房建设（1）厂房设计药厂厂房应符合GMP（Good Manufacturing Practice）要求，保证生产场所的卫生、无菌，同时要满足对空气洁净度、湿度、温度等环境要求。

同时，考虑到现代化自动化生产的需求，应在设计中充分考虑到设备的位置布置、通风系统等要求。

（2）主要设备选择药厂主要设备的选购应根据生产需求进行，应选择符合国家标准的设备，并能满足生产工艺的自动化要求。

3. 装修与设备采购（1）装修药厂的装修应符合GMP的要求，装修材料应选用防腐、易清洁、抗菌性能好的材料，同时要求装修工艺严谨，以确保装修后的空间符合卫生要求。

（2）设备采购药厂设备的选购应严格按照技术要求进行，尤其是在原料的存储、粉磨、混合以及分装等环节，设备的选购应符合GMP要求。

4. 环保设施建设药厂建设的同时，应充分考虑环保设施的建设，包括废水处理、废气处理、垃圾处理等方面。

各类废物应当分类收集，废水应当经过处理后方可排放。

5. 安全生产管理药厂应对生产过程中可能涉及到的安全隐患进行综合评估，并采取相应的措施加以预防。

同时，需要建立健全的生产安全标准和应急预案，以应对可能出现的意外情况。

6. 人员培训与管理药厂的工作人员需要经过严格的培训，熟悉药品生产工艺和操作规范。

同时，药厂需要建立健全的管理制度，确保生产过程的规范化和标准化。

药厂洁净车间的空调自动控制系统设计一、引言随着医药行业的快速发展，药厂的洁净车间在生产过程中扮演着非常重要的角色，保证生产环境的洁净度对于药品的质量和安全性至关重要。

而洁净车间内的温度和湿度控制更是关键，这就需要一个高效、可靠的空调自动控制系统来保持洁净车间内的恒定温湿度。

本文将针对药厂洁净车间空调自动控制系统进行设计，为了满足洁净车间内的温湿度要求，将涉及传感器选型、控制策略选择、设备选购等相关内容。

二、传感器选型1. 温度传感器洁净车间内的温度控制对于药品的生产至关重要，所以需要一个能够准确测量温度变化的传感器。

常用的温度传感器有热电偶、热敏电阻、红外线温度传感器等。

在洁净车间使用时，需要选择防尘、防水等特性好的传感器，并且要求精度较高。

洁净车间内的湿度控制同样重要，传感器的选型需要考虑到其在高湿度环境下的稳定性和准确性。

常用的湿度传感器有电容式湿度传感器、电阻式湿度传感器等，需要根据实际情况进行选择。

洁净车间内通常需要维持一定的负压环境，以保证干净空气不会外泄。

负压传感器在此时起到了监测和控制负压环境的作用，需要选择稳定可靠的传感器来确保洁净车间内的压力控制。

根据洁净车间的实际情况，可能还需要其它传感器如氧气浓度传感器、有害气体浓度传感器等，以全面监测车间内的环境参数。

三、控制策略选择1. PID控制PID控制是一种常用的控制策略，通过比例、积分和微分三个控制参数进行调节，可以实现对温度和湿度的精确控制。

在设计洁净车间空调自动控制系统时，可以考虑采用PID控制策略，并根据实际情况通过调节参数来优化控制效果。

2. 模糊控制模糊控制是一种能够适应非线性系统的控制策略，可以在一定程度上克服传统控制方法的局限性。

在洁净车间内，由于环境参数的多变性，模糊控制可以更好地应对各种复杂情况，提供更加稳定的控制效果。

3. 遗传算法控制遗传算法是一种通过模拟自然界生物进化规律进行的优化算法，在控制系统中可以通过遗传算法来优化控制参数，提高控制效率和稳定性。

药厂固体制剂车间GMP设计的案例分析厂房、设施等建设和改造是药品生产企业实施GMP的硬件基础。

一般由企业根据具体品种的生产工艺提出要求，由设计单位设计图纸，并征求企业意见，进行论证后交由企业实施。

而由于设计单位对企业生产工艺和GMP领悟不深刻，药品生产企业对设计过程不了解，很多设计方案虽然好像满足了GMP，但很多情况和实际生产过程或现场发生矛盾。

不少设计方案，以已有的车间模式为样本，进行套用修改，不能很好地与具体品种或企业现场实际相结合，在实际运行过程中，根本不能达到GMP要求，给企业GMP改造或建设留下硬伤，这不得不引起人们的高度注意。

1、企业剂型简介该企业车间为固体制剂综合车间，主要生产片剂、胶囊和颗粒3种剂型的产品，且3种剂型为不同成分的产品。

由于全为固体制剂，该企业希望可以通过合并相同工段等方式，降低建设成本。

根据我国新版GMP，由于该3种剂型所要求的生产洁净级别相同，都是D级，且其前段制颗粒工序即粉碎、过筛、造粒、干燥、总混工序相同，故可集中共用。

而后段工序压片、包衣、胶囊填充不同，需分块布置。

最后包装工序也有部分相同，也可集中设置。

由此可知在同一车间生产3种剂型具有可行性，并且可以通过整合共用工序设备从而提高设备使用率，减少洁净区面积，从而节约建设资金。

但主要问题在于如何合理设计，使其在节约资金的同时，也能够符合GMP，以保证药品质量。

本文通过分析该固体车间的特点和车间GMP设计的要求，得出设计草案。

2、固体制剂综合车间的特征分析2.1前段工序相同该车间主要生产片剂、胶囊和颗粒3种剂型的产品，这3种属于最常见的固体剂型，生产使用量大。

不论采用何种生产工艺，片剂、胶囊剂、颗粒剂的生产前段制粒工序都大体相同，如混合、制粒、干燥和整粒等，因此将片剂、胶囊剂、颗粒剂生产线布置在同一洁净区内，这样可提高设备使用率，减少洁净区面积，从而节约建设资金。

2.2涉及物料种类多由于该车间主要生产片剂、胶囊和颗粒3种剂型的产品，且3种剂型为不同成分的产品，可知，该车间涉及物料种类多，可以通过设置物料暂存和中转站，明确人物流分离，加强人员的管理等措施来避免物料混淆。

产成品与半成品的车间而只是负责供水、供电、供热、供气等用的车间且为这些部门所共有的一类动力辅助设施的总称之污染物排除，并将室内之温度、洁净度、室内压力、气流速度与气流分布、噪音振动及照明、静电控制在某一需求范围内，而所赋予特殊设计之房间：指风吹向厂址最多的方向一系列活动。

(或者方法)、检验方法、生产工艺或者系统能达到预期结果的一系列活动。

的净化处理方式，叫全室净化。

这种方式投资巨大、运行管理复杂、建设周期长域具有一定洁净度级别环境的净化处理方式叫局部净化超滤是一种膜分离过程。

它是以多孔性半透膜为介质，依靠薄膜两侧的压力差作为推动力，以错流方式进行分离溶液中不同分子量的物质的过程。

1.从总体上来说，制剂药厂最好选在大气条件良好、(空气污染少)，无水土污染的地区，尽量避开热闹市区、(化工区)、(风沙区)、(铁路)和(公路)等污染较多的地区，以使药品生产企业所处环境的空气、场地、水质等符合生产要求。

2 .总图设计时，应按照上述各组成的管理系统和生产功能划分为(行政区)、(生活区)、(生产区)和(辅助区)进行布置3 . 在防止污染的前提下，应使人流和物流的交通路线尽可能(径直)、(短捷)、(通畅)，避免(交叉)和(重叠)4 .生产负荷中心挨近(水)、(电)、(汽)、(冷)供应源5 .药厂涉及的工程管线，主要有生产和生活用的(上下水)管道、(热力)管道、(压缩空气)管道、(冷冻)管道及生产用的(动力)管道、(物料)管道等，此外还有通讯、广播、照明、动力等各种(电线电缆)6 .药物制剂厂的厂区布置要能较好地适应工厂的近、远期规划，留有一定的发展余地。

在设计上既要适当考虑工厂的 (发展远景) 和 (标准提高) 的可能，又要注意今后(扩建时)不致影响生产以及扩大生产规模的(灵便性)7 .洁净厂房的建造方式分为(土建结构)和(装配式)两种，其中普遍采用(装配式)8.设备选型宜选用(先进)、(成熟)、(自动化)程度较高的设备。
