制药车间布置设计教程

制药工程片剂车间设计方案一、引言随着医疗技术的不断发展，制药工程片剂车间作为一个重要的生产环节，对于医药品的生产质量和生产效率有着至关重要的作用。

因此，如何设计出一个科学合理、安全高效的制药工程片剂车间，成为了制药企业面临的重要课题之一。

本文将从车间的区域划分、空气洁净度、设备配置等方面阐述制药工程片剂车间的设计方案。

二、车间的区域划分1. 原辅料区（1）原辅料存放：原药品、辅料和包装材料应分别存放，避免交叉污染。

（2）原辅料处理：对原料应进行专门的清洁消毒处理，确保原料的质量。

2. 制粒区（1）选用GMP标准的制粒设备，确保生产质量的稳定。

（2）设备配置：包括制粒机、混合机、压片机等。

3. 包装区（1）选择具有自主知识产权的包装设备，确保生产线的高效稳定。

（2）设备配置：包括包装机、打码机、封口机等。

4. 检测区（1）检测设备：包括质量检测设备、微生物检测设备等。

（2）洁净度要求：确保检测区的洁净度符合国家GMP规定。

5. 办公区（1）办公设施：包括办公桌、文件柜、打印设备等。

（2）员工休息区：为员工提供舒适的休息场所。

以上是制药工程片剂车间的主要区域划分，并对每个区域的要求进行了详细阐述。

三、空气洁净度制药工程片剂车间的空气洁净度是一个至关重要的指标。

只有在洁净的空气环境下生产出的药品才能达到国家GMP标准。

因此，在车间的设计过程中，应特别重视空气洁净度的保障。

1. 空气净化设备引入先进的空气净化设备，保证车间内的空气洁净度符合国家标准。

包括空气净化器、空调设备等。

2. 空气流通设计合理的空气流通设计，使得车间内的空气能够循环流通，避免死角积尘。

3. 定期检测定期对车间内的空气洁净度进行检测，确保在生产过程中始终能够保持洁净的空气环境。

以上是关于制药工程片剂车间空气洁净度方面的设计要求。

四、设备配置1. 选用国际知名品牌对于制药工程片剂车间的设备配置，应选用国际知名品牌的设备，确保设备的性能稳定可靠。

制药工程的车间设计方案一、引言随着医药科技的不断发展，制药行业在世界范围内发挥着越来越重要的作用。

而良好的制药工程车间设计方案对于保障药品的生产质量、安全性和有效性具有重要意义。

本文将从车间的布局、设施设备、环境控制等多个方面进行设计方案的探讨。

二、制药工程车间布局设计1、车间功能分区制药工程车间需根据生产工艺流程进行合理的功能分区划分。

一般分为原料搬运区、原料存储区、生产区、包装区、成品存储区、化验室和配料间等。

各个区域应相互独立，避免交叉污染。

2、空间布局车间应力求合理的空间布局，以提高生产效率。

主要设备应布置在可以方便维护和清洁的位置，通道畅通，方便操作。

车间的内部布局应按照先进的流程布局原则进行设计，以提高生产效率。

3、无尘室设计部分生产需要无尘环境的净化车间，应设置在车间内部，以防止外部污染物进入无尘室。

无尘室的设计应满足GMP要求，包括空气处理系统、地板墙面设计、空气过滤等。

三、设施设备设计1、制药设备制药车间的主要设备应选用国际知名品牌，符合cGMP（药品生产质量管理规范）要求。

设备的功能性、稳定性和易清洁性是设计时需要考虑的重点。

2、粉剂混合与灌装设备对于生产粉剂的车间，需要设立粉剂混合和灌装设备，以确保药品的混合均匀和包装精度。

同时，应配备粉尘收集系统，确保员工的健康与安全。

3、环保设施为了确保制药车间的环保要求，需要设立废物处理系统，包括工业污水处理设备、废气处理设备以及固废处理设施。

同时，还需要制定相关的环保管理制度以确保合规。

四、环境控制设计1、温湿度控制药品生产对于温湿度的要求较高，因此需要在车间内设置温湿度控制系统。

适当的温度和湿度有助于提高药品的稳定性和生产效率。

2、洁净度控制车间的洁净度对于制药工程起着关键作用。

应采取适当的洁净度措施，如空气净化系统、洁净地板、洁净墙面等，以保证生产环境的无尘、洁净。

3、噪音控制在车间内的生产设备和生产流程可能会产生较大的噪音，应设置隔音措施以减轻员工的工作环境噪音，保证员工的工作安全和健康。

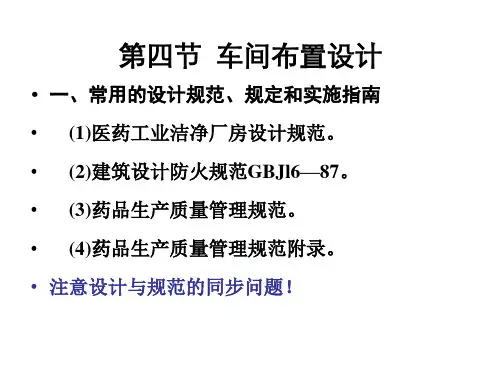

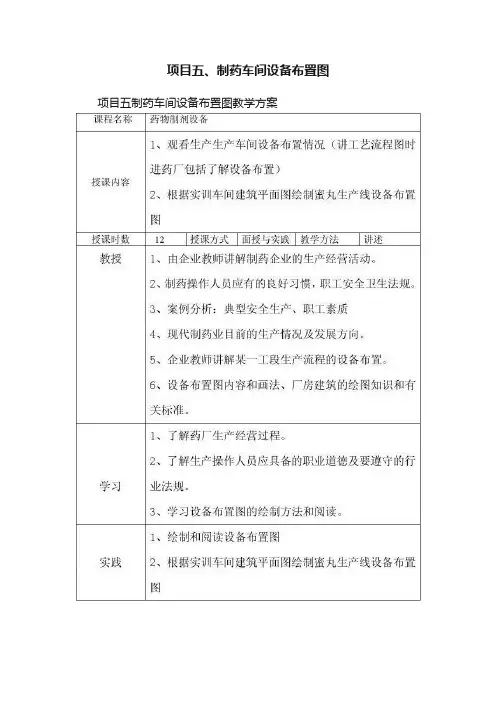

项目五、制药车间设备布置图项目五制药车间设备布置图教学方案一、企业教师讲解制药企业的经营活动二、现代制药业目前的生产情况及发展方向三、某一工段生产流程的设备布置（见课件）设备布置图是用来表示设备与建筑物、设备与设备之间的相对位置,并能直接指导设备的安装的重要技术文件。

一组视图：表示厂房建筑的基本结构和设备在厂房内外的布置情况。

尺寸和标注：平面图和剖面图中要标注的内容及一些必要说明。

安装方位标：确定设备安装方位的基准,一般画在图纸的右上方标题栏：注写图名、图号、比例、设计者等。

具体见图。

四、设备布置图的内容和画法1、制药设备布置图的视图表达：设备布置图应以管道及仪表流程图、土建图、设备表、设备图、管道走向和管道图及制造厂提供的有关产品资料为依据绘制。

绘制时，设备布置图的内容表达及画法应遵守制药设备布置设计的有关规定设备布置图一般采用A1图幅，不加长加宽。

特殊情况也可采用其他图幅。

图纸内框的长边和短边的外侧，以3 mm长的粗线划分等分，在长边等分的中点自标题栏侧起依次书写A、B、C、D …，在短边等分的中点自标题栏侧起依次写1、2、3、4 …。

图幅长边分8等分，短边分6等分，A2图幅长边分6等分，短边分4等分。

如图所示。

绘图比例视装置的设备布置疏密情况（大小和规模）而定。

常采用1：100，也可采用1：200或1：50。

设备布置图中标注的标高、坐标以m为单位，小数以下应取三位数至毫米为止。

其余的尺寸一律以mm为单位，只注数字，不注单位。

采用其他单位标注尺寸时，应注明单位。

2.设备布置图的视图内容及表达方法设备布置图一般只绘平面图。

对于较复杂的装置或有多层建、构筑物的装置，当平面图表示不清楚时，可绘制剖视图。

平面图和剖视图可以绘制在同一张图上，也可以单独绘制。

平面图表达厂房某层上设备布置情况的水平剖视图，它还能表示出厂房建筑的方位、占地大小、分隔情况及与设备安装、定位有关的建筑物、构筑物的结构形状和相对位置。

GMP车间设计引言概述：GMP（Good Manufacturing Practice）是制药行业中的一种质量管理体系，旨在确保药品的质量、安全和有效性。

GMP车间设计是制药企业建设GMP车间时需要考虑的重要因素，包括车间布局、设备选型、通风系统等方面。

一、车间布局1.1 合理划分功能区域：根据生产工艺流程和物料流动路径，将车间划分为原料存储区、生产区、包装区等功能区域，确保生产流程顺畅。

1.2 设计清洁通道：设立清洁通道用于人员和物料流动，避免交叉污染，保证生产环境的洁净度。

1.3 安排合理的工作间距：根据生产设备和操作人员的需求，合理安排工作间距，确保生产操作的顺利进行。

二、设备选型2.1 选择符合GMP标准的设备：选用符合GMP标准、易清洁、易消毒的设备，确保生产过程符合GMP要求。

2.2 考虑设备布局和连接方式：设备之间的布局和连接方式应考虑生产流程的连续性和效率，减少物料的交叉污染。

2.3 配备必要的监控设备：在生产过程中，应配备必要的监控设备，如温湿度监测仪、洁净度检测仪等，确保生产环境符合GMP标准。

三、通风系统3.1 设计合理的通风系统：GMP车间应设计合理的通风系统，确保空气流通、洁净度符合要求，避免交叉污染。

3.2 安装高效过滤器：在通风系统中安装高效过滤器，过滤空气中的微粒和微生物，保证生产环境的洁净度。

3.3 定期维护通风系统：定期对通风系统进行清洁和维护，确保其正常运行，保证生产环境的洁净度。

四、洁净室设计4.1 设计洁净室等级：根据生产工艺的要求，确定洁净室的等级，确保生产环境符合相应的洁净度标准。

4.2 选择合适的洁净室材料：选择符合GMP标准的洁净室材料，如不锈钢、玻璃等，易清洁、易消毒。

4.3 控制洁净室温湿度：洁净室内的温湿度应符合GMP要求，避免影响生产过程和产品质量。

五、安全措施5.1 建立安全管理制度：建立完善的安全管理制度，包括员工培训、应急预案等，确保生产过程安全可靠。

一、前言药厂车间布置设计是工厂车间设计的主要成果之一，也是向其他各协作专业提供开展车伺设计的基础资料之一。

车间布置设计要充分考虑车间的生产、管理与生活设施的合理安排，还应考虑同厂区的联系与布置上的协调，以减少能量消耗和投资费用，例如：本车间在厂区总平面布置中的位置、与其他建、构筑物之间的距离、同其他生产车间或部门之间的联系（包括人流与物流的数量、流向和运输方式等），车间生产厂房和室外设施的预留扩建余地、厂区公用系统如供电、供热、供水以及外管和下水道的走向等。

这些外部条件往往会影响或局部地决定着车间布置的设计，而车间布置设计有时也会影响厂区的总平面设计，二者有着互相联系又需要互相协调的重要关系。

另外，尤为重要的是如何确保车间在建成投产后的安全生产。

因此在设计时，车间生产过程中使用的易燃、易炸、有毒物料的性质、数量、生产条件（操作压力、操作温度、是否使用明火等）及产生的毒害性物质的危险性与程度等，要作深入了解，有条件时，可去同类型厂了解相同或类似的生产车间的布置、生产操作和安全防护等情况，同时应遵照国家规定的各项设计规范，在设计中采用必要的安全措施，使车间布置既满足生产工艺流程需要又确保安全生产，达到符合技术先进、经济合理、美观实用的设计原则。

二、生产的火灾危险性类别、爆炸与火灾危险性场所等级及卫生标准的确定1、根据生产过程中使用产生和贮存的物质的火灾危险性，按照燃化部主编的“建筑设计防火规范” TJ16 一74（1957 年），及石油工业部、化学工业部批准的“炼油化工企业设计防火规定” Y且501方8（1978年），来确定本车间生产的火灾危险性类别，如甲、乙、丙，丁、戊类;各类生产厂房的耐火等级要求如一、二、三、四、等级，及相应的厂房层数与面积的规定（还有生产厂房与厂区建筑物之间的防火间距离）。

2、按照国家基本建设委员会批准的“电力装置设计规范”GBJ58—83，及“工厂电力设计技术规程” BJ6一80（一机部1980年试行）的规定，根据本车间内部各生产工序（生产岗位和贮存部分等）中的气体或蒸气爆炸性混合物、粉尘或纤维性混合物，在操作和维修过程中的泄放J睛况，分别划分为Q--1，Q 一，Qes3等级和F —1，G 一2级爆炸危险场所。

药厂车间布置课程设计一、课程目标知识目标：1. 学生能够理解药厂车间布置的基本原则和关键要素，掌握车间功能区域的划分及其功能。

2. 学生能够掌握药品生产流程中各环节的安全操作规范，了解车间内常见设备的使用与维护。

3. 学生能够了解并解释药厂车间内各种安全标识的含义，认识到安全在药品生产中的重要性。

技能目标：1. 学生能够运用所学的车间布置原则，设计出合理的车间布局方案，并进行简单的成本预算。

2. 学生能够分析车间内可能存在的安全隐患，提出针对性的改进措施，提高车间安全生产水平。

3. 学生能够通过小组合作，进行车间布置方案的讨论与优化，提高沟通与协作能力。

情感态度价值观目标：1. 学生能够认识到药厂车间布置工作的重要性和实际意义，激发学习热情，培养对药品生产工作的兴趣。

2. 学生能够关注药品生产安全，提高安全意识，树立正确的安全生产观念。

3. 学生通过学习药厂车间布置，培养严谨的工作态度和良好的职业道德，增强社会责任感。

二、教学内容1. 药厂车间布置基本原则：讲解车间布置的基本原则，包括合理布局、安全生产、节能环保、人性化设计等，结合教材相关章节进行分析。

2. 车间功能区域划分：详细介绍车间内各功能区域的划分及其功能，如原料区、生产区、包装区、仓储区等，并分析各区域之间的联系。

3. 药品生产流程及安全操作规范：讲解药品生产流程中各环节的操作规范，强调安全生产的重要性，结合教材内容进行实例分析。

4. 常见设备的使用与维护：介绍车间内常见设备（如反应釜、离心机、干燥机等）的使用方法、维护保养及故障排除，确保设备正常运行。

5. 安全标识及安全措施：讲解车间内各种安全标识的含义，分析车间内可能存在的安全隐患，提出针对性的安全措施。

6. 车间布置方案设计与成本预算：指导学生运用所学知识，设计合理的车间布局方案，并进行成本预算。

7. 小组讨论与方案优化：组织学生进行小组合作，讨论车间布置方案的优缺点，并提出改进措施。

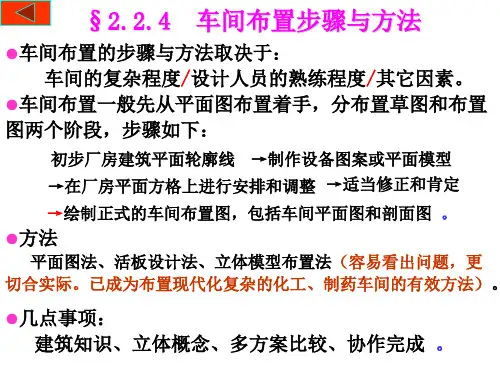

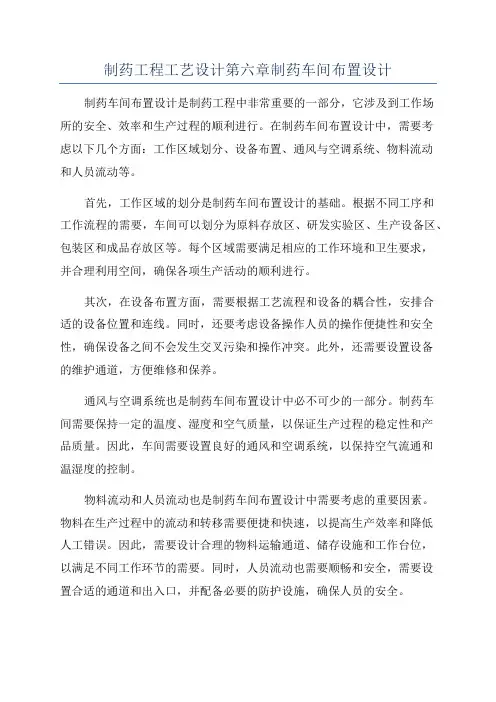

制药工程工艺设计第六章制药车间布置设计制药车间布置设计是制药工程中非常重要的一部分，它涉及到工作场所的安全、效率和生产过程的顺利进行。

在制药车间布置设计中，需要考虑以下几个方面：工作区域划分、设备布置、通风与空调系统、物料流动和人员流动等。

首先，工作区域的划分是制药车间布置设计的基础。

根据不同工序和工作流程的需要，车间可以划分为原料存放区、研发实验区、生产设备区、包装区和成品存放区等。

每个区域需要满足相应的工作环境和卫生要求，并合理利用空间，确保各项生产活动的顺利进行。

其次，在设备布置方面，需要根据工艺流程和设备的耦合性，安排合适的设备位置和连线。

同时，还要考虑设备操作人员的操作便捷性和安全性，确保设备之间不会发生交叉污染和操作冲突。

此外，还需要设置设备的维护通道，方便维修和保养。

通风与空调系统也是制药车间布置设计中必不可少的一部分。

制药车间需要保持一定的温度、湿度和空气质量，以保证生产过程的稳定性和产品质量。

因此，车间需要设置良好的通风和空调系统，以保持空气流通和温湿度的控制。

物料流动和人员流动也是制药车间布置设计中需要考虑的重要因素。

物料在生产过程中的流动和转移需要便捷和快速，以提高生产效率和降低人工错误。

因此，需要设计合理的物料运输通道、储存设施和工作台位，以满足不同工作环节的需要。

同时，人员流动也需要顺畅和安全，需要设置合适的通道和出入口，并配备必要的防护设施，确保人员的安全。

综上所述，制药车间布置设计是制药工程中至关重要的一环。

在设计过程中，需要考虑工作区域划分、设备布置、通风与空调系统、物料流动和人员流动等多个方面，以确保制药车间的安全、高效和顺利运行。

只有平衡考虑各种因素，才能设计出合理的制药车间布置方案。
