蒸发器形式的选择
一，蒸发器的分类：
1、循环型（非模式）蒸发器包括：中央循环管式（标准式）蒸发器、悬筐式蒸发器、外热式蒸发器、强制循环蒸发器。

2单程型（膜式）蒸发器包括：升膜式蒸发器、降膜式蒸发器、升降膜式蒸发器石家庄博特王工，180三儿齐齐零三六八。

二、蒸发器的出选型
要想选择一个合适的蒸发器，首先要要对蒸发器的每种行是进行了解，然后结合自己的产品要达到的效果来进行初选然后再结合设备的造价和运行成本的限制进行进一步选择。

比如说你是进行产品浓缩的，将牛奶，果汁，糖浆进行浓缩，就可以选则膜式蒸发器，因为这样选蒸发效率高，造价和运行成本也会下降一些，然而如果是蒸发结晶出盐的，就要选择非膜式蒸发器，原因呢很简单，这是工艺所决定的，如果选择膜式的，晶体就会很快析出，然后粘结在换热器内壁上面，导致管路堵塞，设备的故障，或不能使用，非膜式强制循环式就不会出现这种情况，强制循环式蒸发器，依靠泵的强制循环带动是液体的流动速度保持在一定范围内，保证结晶体不会出现在换热器的管壁上，还有就是换热器内的液体的形式是灌满蒸发器的，而不是薄薄的一层膜，这样就不会导致晶体迅速的析出，和存在换热器内壁断流，干管的现象发生，从而解决了换热器堵塞的情况。

选对换热器的形式是做一套蒸发系统最基本的要求，初此之外还有好多因素制约着蒸发器的好用程度，及使用寿命等。

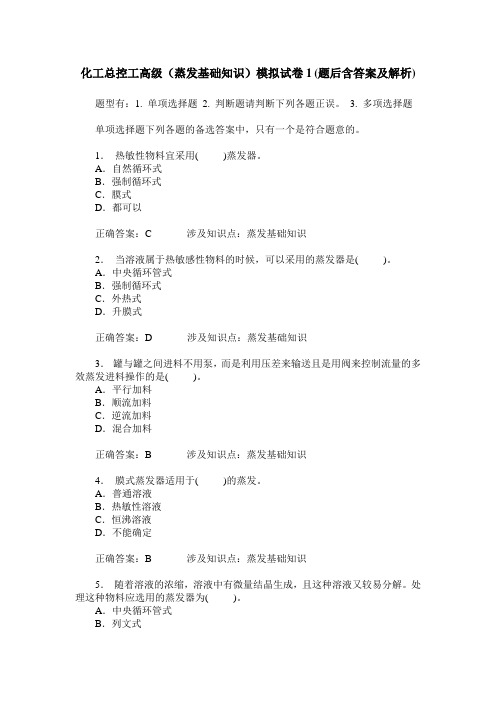

化工总控工高级（蒸发基础知识）模拟试卷1(题后含答案及解析) 题型有：1. 单项选择题 2. 判断题请判断下列各题正误。

3. 多项选择题单项选择题下列各题的备选答案中，只有一个是符合题意的。

1．热敏性物料宜采用( )蒸发器。

A．自然循环式B．强制循环式C．膜式D．都可以正确答案：C 涉及知识点：蒸发基础知识2．当溶液属于热敏感性物料的时候，可以采用的蒸发器是( )。

A．中央循环管式B．强制循环式C．外热式D．升膜式正确答案：D 涉及知识点：蒸发基础知识3．罐与罐之间进料不用泵，而是利用压差来输送且是用阀来控制流量的多效蒸发进料操作的是( )。

A．平行加料B．顺流加料C．逆流加料D．混合加料正确答案：B 涉及知识点：蒸发基础知识4．膜式蒸发器适用于( )的蒸发。

A．普通溶液B．热敏性溶液C．恒沸溶液D．不能确定正确答案：B 涉及知识点：蒸发基础知识5．随着溶液的浓缩，溶液中有微量结晶生成，且这种溶液又较易分解。

处理这种物料应选用的蒸发器为( )。

A．中央循环管式B．列文式C．升膜式D．强制循环式正确答案：C 涉及知识点：蒸发基础知识6．为了蒸发某种黏度随浓度和温度变化比较大的溶液，应采用( )。

A．并流加料流程B．逆流加料流程C．平流加料流程D．并流或平流正确答案：B 涉及知识点：蒸发基础知识7．夏季开启氨水、硝酸等挥发性液体瓶盖前，最适宜的处理方法是( )。

A．直接撬开B．敲打C．冷水冷D．微加热正确答案：C 涉及知识点：蒸发基础知识8．在蒸发操作中，若使溶液在( )下沸腾蒸发，可降低溶液沸点而增大蒸发器的有效温度差。

A．减B．常压C．加ND．变压正确答案：A 涉及知识点：蒸发基础知识9．氯碱生产中列文蒸发器加热室的管内、管外分别走( )。

A．蒸汽、碱液B．碱液、蒸汽C．蒸汽、蒸汽D．碱液、碱液正确答案：B 涉及知识点：蒸发基础知识10．蒸发器加热室的传热系数主要取决于( )。

A．内膜给热系数B．外膜给热系数C．壁面热导率D．溶液热导率正确答案：A 涉及知识点：蒸发基础知识11．拆换蒸发器视镜时，应使蒸发罐内的压力降为零，并穿戴好劳保用品，在( )拆换。

几种蒸发器的结构及工作原理蒸发器主要由加热室及分离室组成。

按加热室的结构和操作时溶液的流动情况，可将工业中常用的间接加热蒸发器分为循环型(非膜式)和单程型(膜式)两大类。

一、循环型(非膜式)蒸发器这类蒸发器的特点是溶液在蒸发器内作连续的循环运动，以提高传热效果、缓和溶液结垢情况。

由于引起循环运动的原因不同，可分为自然循环和强制循环两种类型。

前者是由于溶液在加热室不同位置上的受热程度不同，产生了密度差而引起的循环运动；后者是依靠外加动力迫使溶液沿一个方向作循环流动。

(一)中央循环管式(或标准式)蒸发器中央循环管式蒸发器，加热室由垂直管束组成，管束中央有一根直径较粗的管子。

细管内单位体积溶液受热面大于粗管的，即前者受热好，溶液汽化得多，因此细管内汽液混合物的密度比粗管内的小，这种密度差促使溶液作沿粗管下降而沿细管上升的连续规则的自然循环运动。

粗管称为降液管或中央循环管，细管称为沸腾管或加热管。

为了促使溶液有良好的循环，中央循环管截面积一般为加热管总截面积的40％一100％。

管束高度为1—2m；加热管直径在25～75mm之间、长径之比为20～40。

中央循环管蒸发器是从水平加热室、蛇管加热室等蒸发器发展而来的，相对于这些老式蒸发器而言，中央循环管蒸发器具有溶液循环好、传热效率高等优点；同时由于结构紧凑、制造方便、操作可靠，故应用十分广泛，有“标准蒸发器”之称。

但实际上由于结构的限制，循环速度一般在0.4～0.5m／s以下；且由于溶液的不断循环，使加·热管内的溶液始终接近完成液的浓度，故有溶液粘度大、沸点高等缺点；此外，这种蒸发器的加热室不易清洗。

中央循环管式蒸发器适用于处理结垢不严重、腐蚀性较小的溶液。

(二)悬筐式蒸发器悬筐式蒸发器是中央循环管蒸发器的改进。

加热蒸汽由中央蒸汽管进入加热室，加热室悬挂在器内，可由顶部取出，便于清洗与更换。

包围管束的外壳外壁面与蒸发器外壳内壁面间留有环隙通道，其作用与中央循环管类似，操作时溶液形成沿环隙通道下降而沿加热管上升的不断循环运动。

第5章蒸发一、选择题1.以下蒸发器属于自然循环型蒸发器的是（）蒸发器。

A、强制循环型B、升膜C、浸没燃烧D、外热式2.与加压、常压蒸发器相比，采用真空蒸发可使蒸发器的传热面积（），温度差（），总传热系数（）。

A、增大B、减小C、不变D、不确定3.蒸发操作能持续进行的必要条件是( )。

A、热能的不断供应，冷凝水的及时排除。

B、热能的不断供应，生成蒸气的不断排除。

C、把二次蒸气通入下一效作为热源蒸气。

D、采用多效操作，通常使用2-3效。

4.蒸发操作通常采用( )加热。

A、电加热法B、烟道气加热C、直接水蒸气加热D、间接饱和水蒸气加热5.以下哪一条不是减压蒸发的优点( )。

A、可以利用低压蒸气或废汽作为加热剂B、可用以浓缩不耐高温的溶液C、可减少蒸发器的热损失D、可以自动地使溶液流到下一效，不需泵输送6.多效蒸发流程通常有三种方式，以下哪一种是错误的( )。

A、顺流B、逆流C、错流D、平流7.中央循环管式蒸发器中液体的流动称为( )。

A、自然循环B、强制循环C、自然沸腾D、强制沸腾8.蒸发操作中，二次蒸气的冷凝通常采用( )。

A、间壁式冷凝B、混合式冷凝C、蓄热式冷凝D、自然冷凝9.单效蒸发器计算中D／W 称为单位蒸汽消耗量，如原料液的沸点为393K，下列哪种情况D/W最大? ( )。

A、原料液在293K时加入蒸发器B、原料液在390K时加入蒸发器C、原料液在393K时加入蒸发器D、原料液在395K时加入蒸发器10.蒸发过程温度差损失之一是由于溶质存在，使溶液（）所致。

A、沸点升高B、沸点降低C、蒸汽压升高11.属于单程型的蒸发器是（）。

A、中央循环管式蒸发器B、外热式蒸发器C、降膜蒸发器D、悬筐式蒸发器二、填空题1.蒸发操作所用的设备称为________。

2.蒸发操作中，加热溶液用的蒸汽称为________，蒸发出的蒸汽称为________。

3.按二次蒸汽是否被利用，蒸发分为________和________；按操作压强大小，蒸发分为________、________和________；按蒸发方式不同，蒸发分为________和________。
