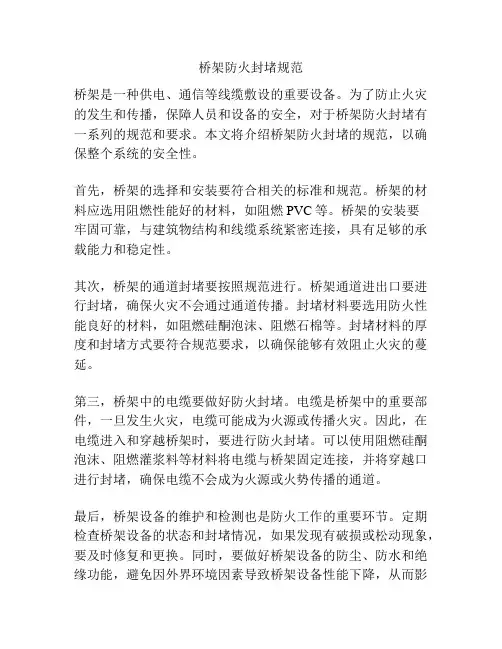

桥架防火封堵规范桥架是一种供电、通信等线缆敷设的重要设备。
为了防止火灾的发生和传播，保障人员和设备的安全，对于桥架防火封堵有一系列的规范和要求。
本文将介绍桥架防火封堵的规范，以确保整个系统的安全性。
首先，桥架的选择和安装要符合相关的标准和规范。
桥架的材料应选用阻燃性能好的材料，如阻燃PVC等。
桥架的安装要牢固可靠，与建筑物结构和线缆系统紧密连接，具有足够的承载能力和稳定性。
其次，桥架的通道封堵要按照规范进行。
桥架通道进出口要进行封堵，确保火灾不会通过通道传播。
封堵材料要选用防火性能良好的材料，如阻燃硅酮泡沫、阻燃石棉等。
封堵材料的厚度和封堵方式要符合规范要求，以确保能够有效阻止火灾的蔓延。
第三，桥架中的电缆要做好防火封堵。
电缆是桥架中的重要部件，一旦发生火灾，电缆可能成为火源或传播火灾。
因此，在电缆进入和穿越桥架时，要进行防火封堵。
可以使用阻燃硅酮泡沫、阻燃灌浆料等材料将电缆与桥架固定连接，并将穿越口进行封堵，确保电缆不会成为火源或火势传播的通道。
最后，桥架设备的维护和检测也是防火工作的重要环节。
定期检查桥架设备的状态和封堵情况，如果发现有破损或松动现象，要及时修复和更换。
同时，要做好桥架设备的防尘、防水和绝缘功能，避免因外界环境因素导致桥架设备性能下降，从而影响防火效果。
总之，桥架防火封堵规范的实施是保障线缆系统安全的重要措施。
在桥架的选择、安装、通道封堵、电缆封堵和设备维护等各个环节，都要遵循相应的标准和规范要求，以确保桥架设备的防火性能和系统的整体安全性。
只有这样，才能有效预防火灾的发生和传播，保障人员和设备的安全。
电缆桥架防火封堵规范电缆桥架防火封堵规范是为了确保电缆桥架系统在发生火灾时，能够有效阻止火势扩散，保护人员和设备的安全。
下面是电缆桥架防火封堵的相关规范：一、封堵材料选择1. 封堵材料应符合国家相关标准，如GB8624-2012《建筑材料可燃性分类》等。
2. 封堵材料应具有良好的耐火性能，阻燃等级不低于B1级。
3. 封堵材料应具有一定的抗压性能和耐久性。
二、封堵方法1. 在电缆桥架系统中，每个外墙洞口、板门洞、墙槽等位置都应进行封堵，确保火灾时不会形成火势通道。
2. 封堵材料应紧密贴合墙壁或洞口，确保口密封。
3. 封堵材料应缝隙自动膨胀或产生少量的膨胀气体，使其在火灾时形成闭合状态，有效隔绝火势。
4. 封堵材料应具有一定的耐温性能，能够在高温环境下不失效。
三、封堵层厚度1. 桥架穿越封堵墙体的位置，封堵层厚度应满足设计要求。
2. 空气条件下的封堵层厚度不应低于100mm。
3. 在易燃物质周围或易燃楼层，封堵层厚度应适当增加。
4. 封堵层厚度应根据不同的位置和使用环境进行具体设计，确保封堵效果。
四、封堵构造1. 钢质桥架穿越封堵墙体时，封堵材料应紧贴钢质桥架外延面。
2. 电缆槽穿越封堵墙体时，封堵材料应填充电缆槽的内部，并在外部进行封堵，形成双层封堵。
3. 封堵结构应具有一定的柔性，以适应桥架或电缆槽在使用中的伸缩变形。
五、封堵检测和维护1. 桥架或电缆槽安装完毕后，应检查封堵部位的厚度、质量和密封效果，无松散、裂纹等现象。
2. 桥架或电缆槽运行中应定期检查封堵部位的完好性，如有损坏应及时修复。
3. 桥架或电缆槽在改造或维修时，重新做好封堵工作，确保封堵的完整性。
总之，电缆桥架防火封堵规范是为了保证电缆桥架系统在发生火灾时能够起到阻火作用，减少火势扩散，保护人员和设备的安全。
在实际应用中，应根据具体情况选择符合标准的封堵材料、合理施工和定期检查维护，确保封堵效果。
2桥架、线槽和封闭母线穿墙、楼板防火封堵施工标准做法2.1、工艺原理利用防火堵料（防火包、防火泥等）对穿墙、穿楼板的桥架、线槽和封闭母线与洞口之间的空隙进行防火隔堵以防止火灾蔓延。
2.2、工艺流程2.3、施工要点2.3.1、桥架、线槽穿墙体、楼板预留孔洞要求桥架、线槽穿墙体、楼板的预留孔洞边缘与桥架周边空隙宽度应控制在30～50mm，且应方正平直。
母线预留洞的尺寸可按施工图和厂家提供的产品文件留置。
2.3.2、桥架、线槽和密闭母线的安装和电缆的敷设按照规范和图纸设计要求对桥架、线槽和封闭母线进行安装，然后按照施工节点进行电缆敷设。
2.3.3、防护板制作、防火等处理及安装1 防护板制作、安装固定：防护板应采用防火隔板，大小在洞口的尺寸基础上每边各加100mm；若采用防护钢板应用切割机进行切割，不得用气焊切割；防护板应确保横平竖直且尺寸偏差不得超过3mm。
2 若防护板采用钢板制作则应进行防腐处理，首先进行人工除锈然后刷两遍防腐漆，再刷防火涂料，防火涂料厚度为3-7mm。
3 防护板固定，先用膨胀螺钉把防护板固定在墙面或楼板底部，板要紧贴墙面或楼板底面，不得有漏缝现象，不得破坏板的平整度，防护板应牢固，美观。
图2.3.3-1桥架穿墙示意图图2.3.3-2桥架穿楼板示意图2.3.4、防火堵料的填塞1 桥架、线槽和封闭母线穿过楼板、防火墙处，在封堵前需要清扫干净。
图2.3.4-1桥架穿墙示意图 图2.3.4-2桥架封堵截面示意图 2 用防火棉或者防火填料包均匀地铺、嵌、填桥架、线槽和封闭母线与墙体或楼板之间的空隙，桥架内电缆间空隙用防火棉或者防火填料包填塞均匀、密实。
3 预留孔洞封堵要在土建抹灰找平到位后进行，在桥架、线槽和封闭母线四周与墙面、楼板面之间预留30mm 深的凹槽用防火泥进行封堵填实，防火泥要突出墙面、楼板面5～8mm ，封堵表面应平整光洁，无粉化，不硬化、无开裂等缺陷。
图2.3.4-3桥架穿墙示意图 图2.3.4-4桥架穿墙洞口封堵示意图2.3.5、创优工程竖井内在楼板面上做挡水台。
2桥架、线槽和封闭母线穿墙、楼板防火封堵施工标准做法2.1、工艺原理利用防火堵料（防火包、防火泥等）对穿墙、穿楼板的桥架、线槽和封闭母线与洞口之间的空隙进行防火隔堵以防止火灾蔓延。
2.2、工艺流程洞口的留置（楼板和防火墙上）→桥架、线槽和封闭母线安装和电缆敷设→防护板制作、防火防腐等处理→防护板的安装固定→防火堵料的填塞2.3、施工要点2.3.1、桥架、线槽穿墙体、楼板预留孔洞要求桥架、线槽穿墙体、楼板的预留孔洞边缘与桥架周边空隙宽度应控制在30～50mm，且应方正平直。
母线预留洞的尺寸可按施工图和厂家提供的产品文件留置。
2.3.2、桥架、线槽和密闭母线的安装和电缆的敷设按照规范和图纸设计要求对桥架、线槽和封闭母线进行安装，然后按照施工节点进行电缆敷设。
2.3.3、防护板制作、防火等处理及安装1 防护板制作、安装固定：防护板应采用防火隔板，大小在洞口的尺寸基础上每边各加100mm；若采用防护钢板应用切割机进行切割，不得用气焊切割；防护板应确保横平竖直且尺寸偏差不得超过3mm。
2 若防护板采用钢板制作则应进行防腐处理，首先进行人工除锈然后刷两遍防腐漆，再刷防火涂料，防火涂料厚度为3-7mm。
3 防护板固定，先用膨胀螺钉把防护板固定在墙面或楼板底部，板要紧贴墙面或楼板底面，不得有漏缝现象，不得破坏板的平整度，防护板应牢固，美观。
图2.3.3-1桥架穿墙示意图 图2.3.3-2桥架穿楼板示意图 2.3.4、防火堵料的填塞1 桥架、线槽和封闭母线穿过楼板、防火墙处，在封堵前需要清扫干净。
图2.3.4-1桥架穿墙示意图 图2.3.4-2桥架封堵截面示意图 2 用防火棉或者防火填料包均匀地铺、嵌、填桥架、线槽和封闭母线与墙体或楼板之间的空隙，桥架内电缆间空隙用防火棉或者防火填料包填塞均匀、密实。
3 预留孔洞封堵要在土建抹灰找平到位后进行，在桥架、线槽和封闭母线四周与墙面、楼板面之间预留30mm 深的凹槽用防火泥进行封堵填实，防火泥要突出墙面、楼板面5～8mm ，封堵表面应平整光洁，无粉化，不硬化、无开裂等缺陷。
桥架防火封堵施工方案1. 简介桥架是支持和保护电缆、线缆等设备的重要结构，而防火封堵则是确保桥架在发生火灾时可以有效隔离火势的关键措施。
本文档将介绍桥架防火封堵的施工方案，以确保施工的安全性和有效性。
2. 施工准备2.1. 工具和材料准备在进行桥架防火封堵施工之前，需要准备以下工具和材料：•防火封堵材料（如防火胶）•防火涂料•钢丝刷•刮刀•平刷•手套•抹布•清洁剂•手电筒•安全绳索2.2. 安全措施在施工过程中，必须严格遵守相关的安全规定和操作规程，确保施工人员的安全。
以下是一些常见的安全措施：•穿戴防护服和安全帽•使用安全绳索并确保牢固连接•使用适当的防护手套和眼镜•保持施工现场的整洁和通风•确保施工区域的配电系统已断电3. 施工步骤以下是桥架防火封堵的施工步骤：3.1. 检查施工区域首先，要检查施工区域是否符合封堵的要求。
确保桥架表面平整、干净并无明显的损坏。
如果有损坏，应先进行修复。
3.2. 清洁桥架表面使用清洁剂和抹布清洁桥架表面，以确保封堵材料可以粘附在桥架上。
清洁过程中要注意避免将清洁剂溅到其他设备上。
3.3. 封堵材料施工根据桥架的尺寸和形状，选取适当的封堵材料进行施工。
一般来说，防火胶是常用的封堵材料之一。
将防火胶均匀地涂抹在桥架上，确保封堵材料能够完全覆盖桥架表面。
3.4. 防火涂料施工在防火胶干燥后，可以使用防火涂料进一步加强桥架的防火性能。
使用钢丝刷将防火涂料涂抹在桥架表面，确保涂抹均匀。
在涂抹过程中，可以使用刮刀和平刷来清理多余的涂料。
3.5. 检查和测试完成施工后，需要对施工区域进行检查和测试，确保封堵效果达到预期。
可以使用手电筒检查桥架的表面，确保防火材料没有剥落或破损。
此外，还可以进行火焰点燃测试，以验证桥架的防火性能。
4. 施工注意事项在进行桥架防火封堵施工时，需要注意以下事项：•确保桥架表面干净和平整，以保证封堵材料和涂料的贴合性。
•施工现场必须保持干燥和通风良好，以便封堵材料和涂料能够迅速干燥。
电缆桥架防火封堵规范电缆是供给电力的重要设备，在建筑物中使用电缆桥架来保护电缆的安全。
为了保证建筑物的防火安全，必须对电缆桥架进行防火封堵。
下面介绍电缆桥架防火封堵的规范要求。
一、封堵材料的选择1. 防火封堵材料应符合相关标准和规范的要求，并具有一定的耐火性能。
2. 封堵材料应具有一定的粘附性，能够牢固地粘在电缆桥架上，不易脱落。
3. 封堵材料应具有一定的柔韧性和可塑性，能够适应电缆桥架的不规则形状。
二、封堵方法1. 在电缆桥架上封堵的位置，应根据实际情况进行合理布置，确保封堵的效果。
2. 封堵时，应先清除电缆桥架上的脏物和杂物，再将封堵材料均匀地覆盖在电缆桥架上，保证封堵的整体性和完整性。
3. 封堵材料应与电缆桥架紧密贴合，不能留有任何裂缝和缺口。
三、封堵密封性能1. 封堵材料应具有一定的防水性能，能够防止火灾时产生的大量水雾流入电缆桥架内部。
2. 封堵材料应具有一定的烟气密封性能，能够防止烟气通过封堵处流入其他区域，影响人员逃生和救援。
3. 封堵材料应具有一定的耐高温性能，能够在火灾时保持一定的阻燃效果。
四、封堵后维护1. 定期检查电缆桥架的封堵情况，如有损坏或老化的情况应及时更换和修理。
2. 确保电缆桥架上没有堆放可燃物，以免引发火灾。
3. 培训维护人员，提高其对电缆桥架防火封堵规范的认识和掌握，确保防火封堵的有效性。
电缆桥架防火封堵是建筑物防火安全的重要环节，必须按照规范要求进行操作。
只有做好防火封堵措施，才能保护电缆的安全，并确保人员的生命财产安全。
同时，建议相关部门继续加强对电缆桥架防火封堵技术的研究和开发，提高防火封堵材料的性能和质量，为建筑物的防火安全提供更好的保障。
防火封堵电缆桥架施工方案1. 引言在一些特定的场所，如高层建筑、地下车库、电力供应站等，防火安全问题尤为重要。
电缆桥架作为电力传输和通信设备的重要组成部分，防火封堵是其必不可少的施工方案之一。
本文档将介绍一种常用的防火封堵电缆桥架施工方案，确保电缆桥架在火灾发生时能够有效地起到防火作用。
2. 施工材料准备在进行防火封堵电缆桥架施工前，需准备如下材料： - 防火封堵材料：常用的材料包括防火涂料、防火胶带、防火泡沫等。
选择合适的封堵材料很关键，要确保其防火性能符合相关标准。
- 施工工具：常用工具包括切割工具、刷子、铲子、手套等。
3. 施工步骤3.1. 确定封堵点位在电缆桥架中，根据实际情况确定需要封堵的点位。
通常，电缆桥架的接口、穿墙孔洞、过梁位置等是防火封堵的关键点位。
3.2. 清洁和标记在施工开始前，应该对封堵点位进行清洁，确保封堵效果。
同时，还需标记出需要封堵的位置，方便后续施工。
3.3. 施工方法根据封堵点位的不同，采取相应的防火封堵方法。
3.3.1. 防火涂料封堵如果封堵点位为电缆接口或墙壁孔洞，可以使用防火涂料进行封堵。
具体步骤如下：•使用刷子涂抹防火涂料于封堵点位，确保涂料均匀且覆盖范围广。
•涂抹后，等待涂料干燥。
根据涂料的说明书，通常需要等待24小时以上。
•检查封堵效果，确保无漏涂现象。
3.3.2. 防火胶带封堵对于电缆桥架的过梁位置，可以使用防火胶带进行封堵。
具体步骤如下：•使用切割工具将防火胶带剪裁成适当大小的片段，确保能够覆盖封堵位置。
•将防火胶带粘贴在封堵点位上，确保胶带紧贴且无气泡。
3.3.3. 防火泡沫封堵防火泡沫主要适用于电缆桥架穿墙孔洞等大面积封堵点位。
具体步骤如下：•使用切割工具将防火泡沫剪裁成适当大小的块状。
•将防火泡沫填充至封堵点位，确保填充均匀，且能够填满整个孔洞。
•等待防火泡沫干燥，根据泡沫的说明书，通常需要等待24小时以上。
3.4. 检查施工质量在施工完成后，需对封堵点位进行检查，确保施工质量符合要求。
桥架防火封堵规范桥架防火封堵规范一、概述桥架是一种用于安装电缆、电线及通信设备的金属结构，其通风性好，利于电缆散热，使得其在工业和商业建筑中得到广泛应用。
然而，桥架在使用过程中可能会造成火灾，因此，必须采取合适的防火封堵工作来保障建筑的安全。
二、防火封堵要求1.防火封堵材料应具备良好的耐火功能，其防火级别应符合国家相关标准。
2.封堵材料应易于施工和维护，而且具有良好的耐久性。
3.施工完成后，封堵材料应保持完好，不得有松动或裂缝。
4.封堵材料的使用不得对电缆和电线产生腐蚀或其他有害影响。
三、防火封堵方法1.开槽封堵法（1）选择符合要求的防火填充材料，如岩棉、玻璃纤维布等，长度可以根据实际需要进行调整。
（2）在桥架进出线孔口附近的墙体或隔断上开槽，开槽深度和宽度根据材料规格和要求确定。
（3）将开槽处的防火填充材料填入槽内，使其完全填满槽面，同时注意填充材料与桥架材料之间的紧密接触，以确保封堵效果。
（4）封堵完成后，应检查封堵材料的牢固性和密实性，确保其完好无损。
2.堵塞封堵法（1）选择符合要求的防火填充材料，如岩棉、玻璃纤维布等。
（2）将材料切割成适当大小的块状，保证其能够完全堵塞桥架的进出线孔口。
（3）将堵塞材料填满进出线孔口，使其完全密实，以确保防火效果。
（4）在堵塞封堵完成后，应检查堵塞材料的牢固性和密实性，确保其完好无损。
四、封堵区域1.进出线孔口桥架通常具有进出线孔口，需要在桥架与墙体或隔断之间进行防火封堵。
2.火灾暴露区域火灾暴露区域是指可能发生火灾的区域，如厨房、锅炉房等。
在这些区域，应对桥架进行额外的防火封堵，以提高建筑的防火安全性。
五、防火封堵的检查和维护1.定期检查封堵材料的完好性，如发现有损坏或松动的情况，应及时修复或更换。
2.灭火器和其他消防设备应始终保持畅通，不能被封堵材料遮挡。
3.当有新的电缆或电线需要通过桥架通道时，必须进行重新封堵，确保桥架的完整性和防火效果。
六、总结桥架是安装电缆和电线的重要设备，但其使用过程中会造成火灾风险。
电缆桥架防火封堵标准技术要求
1. 总则
1.1 为确保公司系统生产场所和设施的安全，贯彻“预防为主，防消结合”的消防工作方针，防止火灾事故发生，保障人身和财产安全，制订本标准。
1.2 本标准适用于公司生产场所和设施所使用的电力电缆和控制电缆防火封堵设计、施工和验收。
1.3 本标准所指的电缆防火封堵指封、堵、隔、涂、包。
1.4 本标准参照以下标准规定
《火力发电厂与变电站设计防火规范》GB 50229-2006
《电力工程电缆设计规范》GB 50217-2007
《电力工程电缆防火封堵施工工艺导则》DL/T 5707-2014
《电缆防火阻燃设计与施工》06D105
《电力设备典型消防规程》DL 5027-2015
《电力系统电缆防火指南》
2. 一般规定
2.1 从事电缆防火封堵设计、施工单位、必须具有相应的设计、施工资质。
2.2 现场施工必须符合电力系统安全、文明施工的要求。
3. 电缆封堵部位
3.1 凡穿越墙壁、防烟分区、楼板和电缆沟道而进入控制室、开关室、电容器室、消弧线（接地变）室所用变室，保护室、电缆夹层、电气柜（盘）、交直流柜（盘）控制屏及仪表盘、保护盘等处的电缆孔、洞。
3.2 竖井和进入油区的电缆入口处。
3.3 室外端子箱、电源箱、控制箱等电缆穿入处。
3.4 室内电缆沟电缆穿至开关柜的入口处。
其它需要封堵的部位。
4. 材料选择
4.1 封堵材料包括有机封堵、无机封堵、耐火隔板、防火涂料、防火包带、防火包。
4.2 电缆防火封堵材料，必须经过国家防火建筑材料质量监督检验测试中心的检测，并提供检测合格文件，材料质量符合质保书要求。
4.3 材料的质量、外观必须符合下列要求：
1、有机堵料不氧化、不冒油、软硬适度；
2、无机堵料不结块、无杂质；
3、防火隔板平整光洁、厚薄均匀。
5. 施工要求
5.1 防火隔板的施工，应符合下列要求：
5.1.1 安装前应检查隔板外观质量情况，检查产品合格证书。
5.1.2 防火隔板的安装必须牢固可靠、保持平整，缝隙处必须用有机堵料封堵严密。
5.1.3 固定防火隔板的附件需达相应耐火等级要求。
5.2 有机防火堵料的施工，应符合下列要求：
5.2.1 施工时将有机防火堵料密实嵌于需封堵的孔隙中。
5.2.2 所有穿层周围必须包裹一层有机堵料，（不得小于 20mm ）并均匀密实。
5.2.3 有机防火堵料与其它防火材料配合封堵时，有机防火堵料应高于隔板
20mm ，呈几何形状。
5.2.4 电缆预留孔和电缆保护管两端口应用有机防火堵料封堵严密。
堵料嵌入管口的深度不小于 50mm 。
5.3 无机防火堵料施工，应符合下列要求：
5.3.1 施工前整理电缆，根据需封堵孔洞的大小，严格按产品说明的要求进行施工。
当孔洞面积大于 0.1 平方米，且可能行人的地方应采用加固措施。
5.3.2 构筑阻火墙时，阻火墙的厚度不小于 250mm 。
5.3.3 阻火墙应设置在电缆支（托）架处，构筑牢固；室外电缆沟的阻火墙如设电缆预留孔时，应用有机堵料封堵严密，底部设排水孔洞。
5.4 阻火包施工，应符合下列要求：
5.4.1 施工前，将电缆作必要的整理，检查阻火包有无破损，不得使用破损的阻火包。
5.4.2 在电缆周围宜裹一层有机防火堵料，将阻火包平服地嵌入电缆空隙中，阻火包应交叉堆砌。
5.4.3 当用阻火包构筑阻火墙时，阻火墙底部用砖砌筑支墩；并留排水孔，应采取固定措施以防止阻火墙坍塌。
5.5 自粘性防火带施工，符合下列要求：
5.5.1 施工前作电缆整理。
5.5.2 按产品说明书要求进行施工。
5.5.3 允许多根小截面控制电缆束缠绕自粘性防火包带，两端缝隙用有机防火堵料封堵严实。
5.6 防火涂料施工，应符合下列要求：
5.6.1 施工前清除电缆表面的灰尘、油污。
涂刷前，将涂料搅拌均匀，若涂料太稠时应根据涂料产品加相应的稀释剂稀释。
5.6.2 水平敷设的电缆，宜沿着电缆的走向均匀涂刷，垂直敷设电缆，宜自上而下涂刷，涂刷次数及厚度应符合产品的要求，每次涂刷的间隔时间不得少于规定时间。
5.6.3 遇电缆密集或束敷设时，应逐根涂刷，不得漏涂。
5.6.4 电缆穿越墙、洞、楼板两端涂刷涂料，涂料得长度距建筑的距离不得小于1m ，涂刷要整齐。
6. 验收要求
6.1 电缆防火工程施工验收时，施工单位应提交下列资料：
6.1.1 设计施工图纸，产品说明书，产品合格证。
6.1.2 工程预（决）算书
6.1.3 施工验收完毕应提供竣工图。
6.2 防火隔板安装牢固，无缺口、缝隙，外观平整美观。
6.3 有机防火堵料封堵应牢固严实，无漏光、漏风、龟裂，无脱落现象，表面应平整光洁。
6.4 无机防火堵料的封堵，表面应平整光洁，不得有粉末、硬化、开裂等缺陷。
6.5阻火包的堆砌应密实牢固，对侧以不透光为合格，外观要整齐。
6.6自粘性防火包带按叠加一半的规定均匀缠绕，不应有松幵现象。
6.7防火涂料的涂刷表面应光洁干燥，无明显的厚薄不均匀。
不应有漏涂现象。
涂覆厚度应达到时间要求。
6.8对不符合标准的工程、部位进行返工处理后，应组织复验。
7.附件
