电缆防火封堵施工设计工艺设计

一、工程概况本项目位于某城市某区域，工程主要包括电缆隧道、电缆桥架、电缆井等电缆防火设施的建设。

为确保电缆安全运行，降低火灾风险，特制定本电缆防火工程施工方案。

二、施工方案1. 施工准备（1）组织机构成立电缆防火工程专项施工小组，负责工程的组织实施、技术指导、质量监督等工作。

（2）人员培训对施工人员进行电缆防火工程施工技术培训，确保施工人员掌握相关知识和技能。

（3）材料设备根据工程需求，提前采购电缆防火材料、施工设备等，确保施工顺利进行。

2. 施工工艺（1）电缆隧道防火施工1）隧道内壁采用防火涂料进行防火处理，涂层厚度不小于1.5mm。

2）隧道内电缆桥架、支架等采用防火材料制作，确保防火性能。

3）隧道入口设置防火门，防火门应符合国家标准。

（2）电缆桥架防火施工1）桥架本体采用防火材料制作，防火性能符合国家标准。

2）桥架之间采用防火隔离板进行隔离，隔离板厚度不小于50mm。

3）桥架与墙体、楼板等部位采用防火封堵材料进行封堵，封堵材料应符合国家标准。

（3）电缆井防火施工1）井壁采用防火涂料进行防火处理，涂层厚度不小于1.5mm。

2）井内电缆桥架、支架等采用防火材料制作，确保防火性能。

3）井口设置防火门，防火门应符合国家标准。

3. 施工质量控制（1）严格按照设计要求和技术规范进行施工，确保工程质量。

（2）对施工人员进行质量检查，发现问题及时整改。

（3）对施工材料进行检验，确保材料质量符合国家标准。

4. 施工安全（1）施工现场设置安全警示标志，提醒施工人员注意安全。

（2）加强施工现场安全管理，防止安全事故发生。

（3）施工人员必须佩戴安全帽、安全带等防护用品。

三、施工进度安排根据工程实际情况，制定详细的施工进度计划，确保工程按期完成。

四、施工验收施工完成后，组织相关单位进行验收，确保工程质量符合设计要求。

五、总结本电缆防火工程施工方案旨在确保电缆安全运行，降低火灾风险。

通过科学合理的施工组织、严格的施工工艺和质量控制，确保工程顺利进行。

电缆防火封堵施工方案一、施工前准备1.确定施工区域和防火封堵要求，包括封堵材料的种类、规格和施工密度等。

2.准备所需的工具和设备，包括防护面板、切割工具、丝刷、胶刀等。

3.确保施工人员具备相关的施工技能和知识，同时配备必要的个人防护装备。

二、施工步骤1.首先，根据防火封堵要求切割防护面板，确保面板贴合电缆接线盒或穿越口的尺寸，同时预留适当的空间用于封堵材料的施工。

2.将切割好的防护面板固定在电缆接线盒或穿越口上，使用螺丝等固定物将其牢固安装，确保防护面板紧密贴合。

3.在防护面板的四周涂抹防火封堵胶，确保施工区域的密封性。

4.使用专用的防火封堵材料填充防护面板以及电缆接线盒或穿越口的周围，确保封堵材料完全填满，不留空隙。

5.使用丝刷等工具将封堵材料压实，确保其与防护面板以及电缆周围的牢固性。

6.对封堵材料进行质量检查，检测其封堵效果和牢固性，确保满足防火要求。

7.在封堵材料固化后，进行防火封堵的外观整理，包括封堵材料的修整和清理。

三、安全措施1.在施工现场设置明显的警示标志，提醒人员注意安全和防火封堵区域。

2.施工人员需全程佩戴个人防护装备，包括防护眼镜、手套、安全帽等。

3.防火封堵材料需符合相关安全标准，避免使用可燃或有害材料。

4.施工现场应设施消防器材，并配备专业的消防人员进行监督和指导。

四、施工质量控制1.防火封堵材料需符合相关标准和规范的要求，确保其防火性能和耐久性。

2.所有封堵材料的施工均需要严格按照规范要求进行，确保施工质量。

3.每个施工步骤完成后，需进行质量检查，确保防火封堵的效果和牢固性。

4.完工后，进行整体的验收和评估，确保防火封堵施工达到设计要求和相关标准。

电缆防火封堵施工方案的制定和实施能够有效预防火灾的发生和蔓延，保护生命财产安全。

施工过程需要严格按照规范操作，并进行质量控制，确保施工质量和效果。

同时，施工人员需注意个人安全和环境保护，确保施工过程的安全性和可持续性。

生产现场电缆防火封堵电缆桥架安装施工方案施工组织设计纲要一、工程概况及特点1、工程概况：本工程为电缆防火封堵工程。

其中封堵位置包含:控制室、变压器、电缆沟、水处理室、防火墙、穿墙孔洞、电缆夹层、端子箱、汇控柜、断路器、机构箱,发电机组等。

2、工程特点：工程设计特点主要是围绕发电厂的关键部位、本着国家电力行业《二十五项反事故措施》的要点进行设计，工程特点是既要达到国家标准，又要达到环境美化要求（技术质量),既实用又美观。

使电缆防火封堵工程和电厂输变电系统融为一体，使整体美观和谐。

3、设计宗旨:在设计电缆沟道的施工方案时，应充分考虑到以下原则：（1)安全可靠、经济适用、便于安装；维护；（2）符合中国国情，既要适合新建工程,也要适用于改、扩建工程的需要；（3）、电缆隧道设计、施工，做到有法可依、有章可循。

规范化是本设计、施工的宗旨。

施工要有产品说明书、产品合格证，并提交施工资质(由供货单位施工的）。

二、国家电力公司电缆防火封堵工作标准1.总则1。

1为确保公司系统生产场所和设施的安全，贯彻“预防为主，防消结合”的消防工作方针，防止火灾事故发生，保障人身和财产安全，制订本标准。

1。

2本标准适用于公司生产场所和设施所使用的电力电缆和控制电缆防火封堵设计、施工和验收.1.3本标准所指的电缆防火封堵指封、堵、隔、涂、包。

1.4本标准参照原电力部DL5027-93《电力设计典型消防规程》、国标GB50229-96《火力发电厂于变电所设计防火规范》等规定制定。

2.一般规定2.1从事电缆防火封堵设计、施工单位、必须具有相应的设计、施工资质。

2。

2现场施工必须符合电力系统安全、文明施工的要求。

3.电缆封堵部位3。

1凡穿越墙壁、楼板和电缆沟道而进入控制室、开关室、电容器室、消弧线（接地变)室所用变室，保护室、电缆夹层、电气柜（盘）、交直流柜（盘）控制屏及仪表盘、保护盘等处的电缆孔、洞。

3。

2竖井和进入油区的电缆入口处。

3。

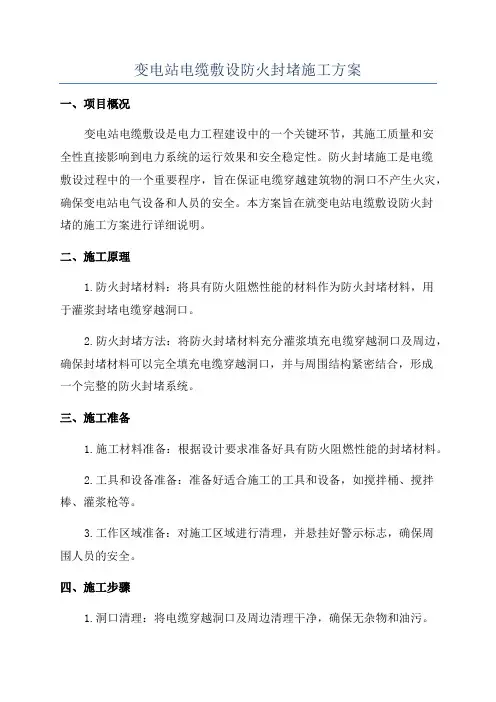

变电站电缆敷设防火封堵施工方案一、项目概况变电站电缆敷设是电力工程建设中的一个关键环节，其施工质量和安全性直接影响到电力系统的运行效果和安全稳定性。

防火封堵施工是电缆敷设过程中的一个重要程序，旨在保证电缆穿越建筑物的洞口不产生火灾，确保变电站电气设备和人员的安全。

本方案旨在就变电站电缆敷设防火封堵的施工方案进行详细说明。

二、施工原理1.防火封堵材料：将具有防火阻燃性能的材料作为防火封堵材料，用于灌浆封堵电缆穿越洞口。

2.防火封堵方法：将防火封堵材料充分灌浆填充电缆穿越洞口及周边，确保封堵材料可以完全填充电缆穿越洞口，并与周围结构紧密结合，形成一个完整的防火封堵系统。

三、施工准备1.施工材料准备：根据设计要求准备好具有防火阻燃性能的封堵材料。

2.工具和设备准备：准备好适合施工的工具和设备，如搅拌桶、搅拌棒、灌浆枪等。

3.工作区域准备：对施工区域进行清理，并悬挂好警示标志，确保周围人员的安全。

四、施工步骤1.洞口清理：将电缆穿越洞口及周边清理干净，确保无杂物和油污。

2.封堵材料制备：按照封堵材料的配比要求，将防火封堵材料与水按照一定比例混合搅拌，使其达到均匀稠度。

注意：应严格控制材料的含水率和搅拌时间，避免出现质量缺陷。

3.封堵施工：用灌浆枪将封堵材料注入电缆穿越洞口，确保封堵材料充分填充并与周围结构紧密结合。

同时，按照设计要求，对封堵材料进行分层施工，确保每一层都能够完全封堵。

4.养护及质量检查：施工结束后，对封堵材料进行养护，直至达到设计强度。

同时进行质量检查，确保施工质量符合设计要求。

五、施工安全措施1.施工现场应设置明显的警示标志，并进行封闭和管控，避免非施工人员进入施工区域。

2.施工人员应穿戴好符合施工安全要求的个人防护装备，如安全帽、安全鞋、防尘口罩等。

3.施工过程中，应注意防火封堵材料的搅拌和灌注的过程中，避免产生火源。

4.施工过程中，应加强火源监测和消防安全检查，确保施工现场的安全。

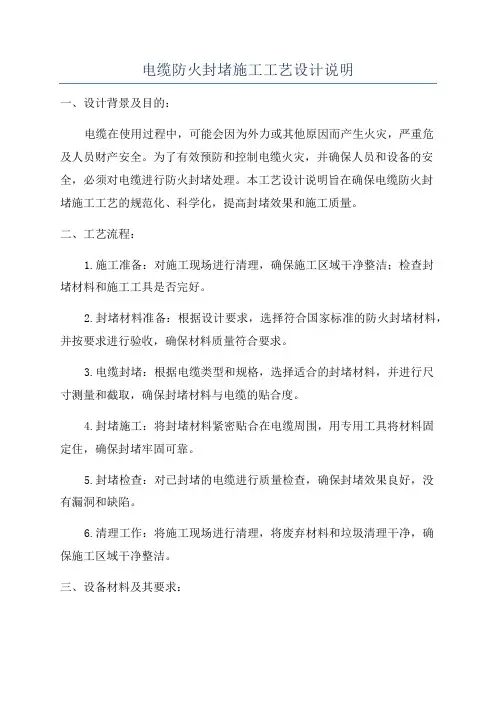

电缆防火封堵施工工艺设计说明一、设计背景及目的：电缆在使用过程中，可能会因为外力或其他原因而产生火灾，严重危及人员财产安全。

为了有效预防和控制电缆火灾，并确保人员和设备的安全，必须对电缆进行防火封堵处理。

本工艺设计说明旨在确保电缆防火封堵施工工艺的规范化、科学化，提高封堵效果和施工质量。

二、工艺流程：1.施工准备：对施工现场进行清理，确保施工区域干净整洁；检查封堵材料和施工工具是否完好。

2.封堵材料准备：根据设计要求，选择符合国家标准的防火封堵材料，并按要求进行验收，确保材料质量符合要求。

3.电缆封堵：根据电缆类型和规格，选择适合的封堵材料，并进行尺寸测量和截取，确保封堵材料与电缆的贴合度。

4.封堵施工：将封堵材料紧密贴合在电缆周围，用专用工具将材料固定住，确保封堵牢固可靠。

5.封堵检查：对已封堵的电缆进行质量检查，确保封堵效果良好，没有漏洞和缺陷。

6.清理工作：将施工现场进行清理，将废弃材料和垃圾清理干净，确保施工区域干净整洁。

三、设备材料及其要求：1.封堵材料：应选用符合国家标准要求的防火封堵材料，如阻燃泡沫玻璃、硅酸钙、不燃石材等。

2.施工工具：应使用适当的工具，如切割工具、固定工具、检测工具等，确保施工方便和质量可控。

3.安全设备：施工人员必须佩戴符合要求的安全防护用品，如安全帽、防护眼镜、防护手套等，确保人员安全。

四、施工要求：1.施工人员必须熟悉电缆防火封堵的施工工艺要求，严格按照设计要求和操作规程进行施工。

2.施工前应对施工区域进行清理，确保施工区域干净整洁，防止杂物对施工质量造成影响。

3.选用符合国家标准的防火封堵材料，并按要求进行验收，确保材料质量符合要求。

4.对电缆进行尺寸测量和截取封堵材料，确保材料与电缆的贴合度。

5.封堵材料应紧密贴合在电缆周围，并用专用工具将材料固定住，确保封堵牢固可靠。

6.完成封堵后，应对施工质量进行检查，确保封堵效果良好，没有漏洞和缺陷。

7.施工完成后，应对施工现场进行清理工作，将废弃材料和垃圾清理干净，确保施工区域干净整洁。

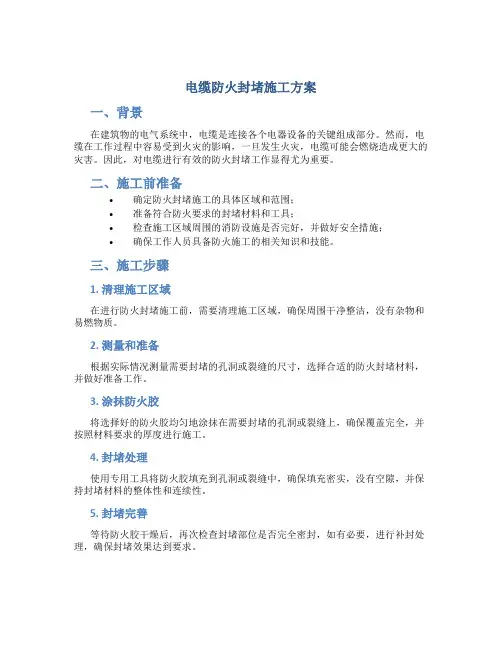

电缆防火封堵施工方案一、背景在建筑物的电气系统中，电缆是连接各个电器设备的关键组成部分。

然而，电缆在工作过程中容易受到火灾的影响，一旦发生火灾，电缆可能会燃烧造成更大的灾害。

因此，对电缆进行有效的防火封堵工作显得尤为重要。

二、施工前准备•确定防火封堵施工的具体区域和范围；•准备符合防火要求的封堵材料和工具；•检查施工区域周围的消防设施是否完好，并做好安全措施；•确保工作人员具备防火施工的相关知识和技能。

三、施工步骤1. 清理施工区域在进行防火封堵施工前，需要清理施工区域，确保周围干净整洁，没有杂物和易燃物质。

2. 测量和准备根据实际情况测量需要封堵的孔洞或裂缝的尺寸，选择合适的防火封堵材料，并做好准备工作。

3. 涂抹防火胶将选择好的防火胶均匀地涂抹在需要封堵的孔洞或裂缝上，确保覆盖完全，并按照材料要求的厚度进行施工。

4. 封堵处理使用专用工具将防火胶填充到孔洞或裂缝中，确保填充密实，没有空隙，并保持封堵材料的整体性和连续性。

5. 封堵完善等待防火胶干燥后，再次检查封堵部位是否完全密封，如有必要，进行补封处理，确保封堵效果达到要求。

四、施工质量控制施工完成后，应进行质量检验，并做好记录。

检查封堵部位的密封性能是否符合要求，确保施工质量符合相关标准和法规。

五、施工安全注意事项•在施工过程中要注意防火胶的挥发性，保持通风良好；•施工时要穿戴好防护装备，避免发生意外伤害；•施工完毕后要清理施工现场，做好防火胶的存放和处理工作。

六、总结电缆防火封堵施工是保障建筑物电气安全的重要工作之一，正确的施工方案和操作技巧至关重要。

通过严格按照施工步骤进行操作，可以有效提高电缆的防火性能，降低火灾发生的风险，保障人员和财产的安全。

在未来的施工中，应持续关注防火封堵技术的发展和更新，不断提升施工质量和效率。

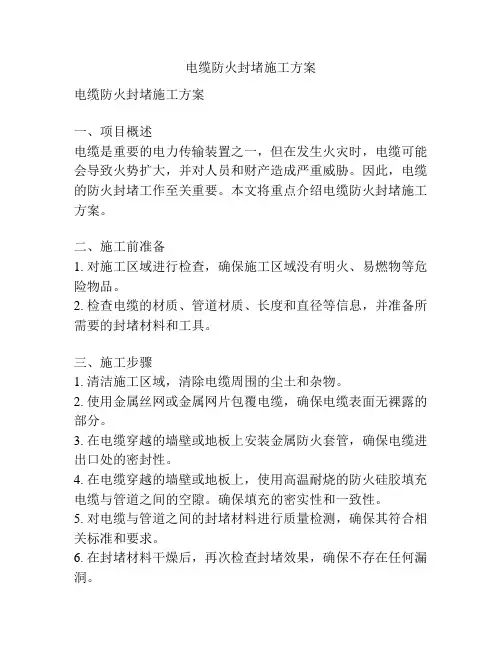

电缆防火封堵施工方案电缆防火封堵施工方案一、项目概述电缆是重要的电力传输装置之一，但在发生火灾时，电缆可能会导致火势扩大，并对人员和财产造成严重威胁。

因此，电缆的防火封堵工作至关重要。

本文将重点介绍电缆防火封堵施工方案。

二、施工前准备1. 对施工区域进行检查，确保施工区域没有明火、易燃物等危险物品。

2. 检查电缆的材质、管道材质、长度和直径等信息，并准备所需要的封堵材料和工具。

三、施工步骤1. 清洁施工区域，清除电缆周围的尘土和杂物。

2. 使用金属丝网或金属网片包覆电缆，确保电缆表面无裸露的部分。

3. 在电缆穿越的墙壁或地板上安装金属防火套管，确保电缆进出口处的密封性。

4. 在电缆穿越的墙壁或地板上，使用高温耐烧的防火硅胶填充电缆与管道之间的空隙。

确保填充的密实性和一致性。

5. 对电缆与管道之间的封堵材料进行质量检测，确保其符合相关标准和要求。

6. 在封堵材料干燥后，再次检查封堵效果，确保不存在任何漏洞。

四、施工注意事项1. 施工人员必须穿戴防护服、防护眼镜等个人防护装备。

2. 在施工过程中要注意防火，并配置灭火器材和应急设备。

3. 封堵材料必须符合国家相关标准，且使用过程中要遵循材料的使用说明。

4. 在封堵施工之前，必须对电缆进行全面检查，确保电缆无损坏。

5. 施工完成后，对施工区域进行整理和清洁，保持良好的工作环境。

五、施工验收标准1. 封堵材料必须达到国家相关标准，且使用过程中必须符合产品说明书。

2. 封堵材料必须能够有效阻隔火势蔓延，并在高温下保持稳定性。

3. 封堵材料之间不得有任何裂缝、缝隙或其他质量问题。

4. 封堵施工必须完整，无遗漏和未封堵的部分。

通过以上的施工方案，可以确保电缆防火封堵工程的顺利进行。

在施工中，施工人员需要严格按照操作规程进行操作，并对施工过程进行监督和检查，以确保施工质量和安全性。

同时，施工完成后要进行验收，确保所有封堵工作符合相关标准和要求。

通过这些措施，可以有效地减少电缆防火封堵工作中的安全风险，保护人员和财产安全。

电缆防火封堵施工方案一、施工组织实施方案(一)施工人员配备原则:根据实际工程量和工期要求配备各专业施工人员，根据本工程施工现场条件特殊情况及防火施工技术要求的特点，可采用集中管理，小班组承包的方式组织人员施工。

项目部配备1名项目经理、1名技术负责人、1名质检员、专职安全员1名，专业施工人员15名。

施工班组长全面负责承包范围内的质量、安全、施工成本。

项目部对各班组实行限额领料、成本承包、确保质量、降低成本。

(二)施工机具配备:根据工程的需要配备电锯1台、冲击钻3把、切割机2台、电钻4把、搅拌机1台、抹子、灰板若干、客货车1.5吨1辆、消防器材3套。

二、施工技术方案(一)电缆沟内防火墙施工方法:1、电缆沟内每隔100米设置一处防火墙，防火墙也应在公用电缆沟道分支处、电缆沟通向控制室、配电装置室的入口处和站区围墙处;配电室母线分段处、不同电压等级配电装置交界处设置。

2、电缆沟内防火墙两侧安装无机防火板，防火板中间用防火包进行填充，防火墙厚350mm。

电缆穿越防火隔板处用有机防火堵料密封，将有机堵料分成小块，逐个填堵电缆孔，必要时可用木棍捣实，力求不留气孔。

穿出防火墙处的电缆涂刷防火涂料。

喷涂间隔24h，待前遍基本干燥后，再喷后一遍，涂层应在规定时间内干燥固化，各层间粘结牢固，不出现粉化、空鼓、脱落和裂纹等缺陷。

涂层厚度应满足设计要求，如某些涂层厚度未达到规定厚度值的85%以上，或者虽达到85%以上，应补喷，使之符合规定厚度。

(二)电缆贯穿孔洞的封堵方法:孔洞应用耐火隔板封堵，施工时根据现场实际孔洞尺寸及电缆数量，将板材切割成具有若干缺口的形状，沿孔洞内外卡住电缆，将其固定在楼板或地板上，板材开口不要过大，以便为封堵提供条件。

孔洞中间的封堵一般采用无机防火堵料和矿渣棉进行封堵，施工时自上而下紧密充填，以对侧不透光为准，充填时注意层层压实，重叠放置在孔洞中间。

(三)防火堵料的施工:1、施工工艺:做好安全措施?清理堵口周边及现场?理顺通过堵口的电缆?安装防火板?配料?灌注无机防火堵料?封堵有机堵料?验收2、无机防火堵料施工2.1无机防火堵料性能及应用外观为水泥状粉末，由硅酸盐、碳酸盐、热膨胀剂、缓凝剂等混合而成。

防火封堵工程施工组织设计方案一、工程概况本工程是针对建筑物进行防火封堵工程施工，施工内容包括对建筑物内部的隐蔽空间、管道、电缆沟槽等进行防火封堵工作，提高建筑物的防火安全性能。

二、施工目标1.做到合理优先选择防火封堵材料，确保施工质量。

2.确保施工期间的安全措施和防护措施得到落实。

3.在施工过程中保持与其他工种的良好沟通与协调，确保施工进展顺利。

4.保持施工现场的整洁、安全。

三、施工组织1.组织机构根据施工需要，成立防火封堵工程施工组织小组，负责工程的施工组织和管理。

2.任务分工施工组织小组成员根据各自的专业知识和经验，分工协作，明确各自的职责：-安全专责：负责制定施工期间的安全生产方案，组织安全检查，确保施工现场的安全。

-技术专责：负责施工工艺方案的编制、材料的选择、施工方法的指导等工作。

-现场管理：负责施工现场的日常管理，包括协调施工人员，现场安排等。

四、施工计划1.施工方案根据建筑物的实际情况，结合施工组织要求，制定施工方案。

具体包括：-工期计划：根据工程量和施工条件，制定合理的工期计划，明确施工进度目标。

-材料准备：根据施工方案，提前准备好所需的防火封堵材料，确保施工期间不会出现材料供应问题。

-人员安排：根据施工进度和施工要求，合理安排施工人员，确保施工进度和质量。

-施工方法：根据施工要求，制定合理的施工方法，包括封堵工艺、施工顺序、施工工艺等。

2.施工安排根据施工方案，制定合理的施工安排。

具体包括：-封堵工艺：根据防火封堵要求，确定合适的封堵工艺，包括防火封堵材料的选择、施工方法等。

-施工顺序：根据封堵工艺，确定施工的顺序，保证施工的连续性和高效性。

-施工进度控制：根据工期计划，监控施工进度，及时调整施工进度，确保工程按时完成。

五、安全措施1.安全检查施工期间定期进行安全检查，查找可能存在的安全隐患，及时整改，确保施工现场的安全。

2.安全培训对施工人员进行安全培训，提高他们的安全意识和安全操作能力，确保施工过程中的安全。

ANZHUANG2023年第8期46唐浩（山西省安装集团股份有限公司 太原 030032）摘 要：为提高电缆防火封堵施工质量，本文以中车•国际广场三期项目10kV变配电工程为例，对电缆防火封堵施工工艺进行了总结分析，重点从电缆沟阻火墙施工、竖井防火封堵施工、汇控柜、端子箱和检修箱的防火封堵、电缆保护管、二次接线盒的防火封堵以及防火涂料施工等多个方面进行了详细阐述，可为类似电缆防火封堵施工提供借鉴参考。

关键词：电缆 防火封堵 阻火墙 防火涂料中图分类号：TU892 文献标识码：B 文章编号：1002-3607（2023）08-0046-0310kV变配电工程电缆防火封堵施工工艺在电缆、风管、油管、气管等施工过程中，往往需要进行穿墙（仓）壁和楼（甲）板，因而需要对各种开口进行防火封堵[1]。

防火封堵能够有效限制或防止火灾和火灾中产生的有毒烟气蔓延到相邻区域，同时起到吸热和隔热另一端与预埋件焊接，消除安全隐患。

3.2 监测监控措施指派专业测量人员，对塔吊垂直度进行定期观测。

在距离塔吊1.5倍远的地方架设经纬仪瞄准塔吊顶部，利用经纬仪投测做标记，测量其与底部的水平距离并记录。

比对塔吊垂直度变化，应满足在空载状态下，由测量员监测塔身轴线的垂直度，其中最高附着点以上的偏差控制在0.4%以内，最高附着点以下则控制在0.2%以内[4]。

3.3 严格质量验收依据GB 5144-2006《塔式起重机安全规程》，附墙验收内容包括：连接螺丝要紧固，防护栏杆需牢固；独立状态或附着状态下，最高附着点以上塔身轴线对支承面垂直度≤高度的4/1000，以下塔身≤高度的2/1000；安全装置必须灵敏可靠；电气系统做到绝缘防雨保护；接地处进行接地电阻测试，要求＜3Ω。

3.4 施工效益分析本工程中，4#塔吊机的总设计安装高度为106.7m，独立自由高度为36.7m。

塔身安装超过36.7m时，在塔身高28.55m处开始安装第一道附墙，向上每隔15m增加一道。
