桥架穿越防火人防分区处理措施

一、方案概述为确保建筑内桥架系统的消防安全，防止火灾蔓延，特制定本桥架防火封堵专项方案。

本方案旨在规范桥架防火封堵施工流程，提高施工质量，确保防火封堵效果。

二、施工范围1. 桥架系统：包括电缆桥架、母线桥架、钢制桥架等。

2. 施工部位：楼板、墙体、地面等贯穿桥架的孔洞。

三、施工原则1. 预防为主，防消结合。

2. 确保施工质量，达到防火要求。

3. 方便维修，美观大方。

四、施工材料1. 防火封堵材料：防火包、防火泥、防火板、防火涂料等。

2. 施工辅助材料：钢筋、水泥、沙子、砖块等。

五、施工工艺1. 预留孔洞：根据桥架尺寸，预留孔洞尺寸应比桥架宽、高各扩大100mm。

2. 设置防护板：选用4mm厚钢板，宽、高比桥架尺寸各加200mm。

钢板需先除锈，再刷防锈漆，最后涂防火涂料。

3. 砌筑止水台：在竖井内预留洞处砌筑止水台，台面应光滑美观。

4. 防火包填充：按顺序逐层放置防火包，高度与止水台大致齐平，排列整齐密实。

5. 防火泥封堵：使用防火泥填充电缆、桥架、防火包、止水台之间的缝隙，做到均匀、严密，收面光滑美观。

6. 装饰面处理：根据工程要求，可增加装饰面。

六、施工注意事项1. 施工人员需熟悉施工工艺，掌握防火封堵材料性能。

2. 遵循施工顺序，确保施工质量。

3. 施工过程中，注意安全防护，防止发生意外。

4. 防火封堵材料应存放在干燥通风处，避免受潮、受热。

七、验收标准1. 预留孔洞尺寸符合要求。

2. 防护板设置合理，防火涂料涂刷均匀。

3. 防火包填充密实，排列整齐。

4. 防火泥封堵均匀、严密，收面光滑美观。

5. 防火封堵材料符合国家标准。

八、施工进度根据工程实际情况，制定合理的施工进度计划，确保施工质量。

九、质量保证1. 施工过程中，严格执行本方案要求。

2. 对施工人员进行技术培训，提高施工技能。

3. 定期检查施工质量，确保达到防火要求。

4. 对不合格的施工部位进行整改，直至合格。

通过以上桥架防火封堵专项方案的实施，旨在提高建筑内桥架系统的消防安全水平，为建筑用户提供一个安全、可靠的生活和工作环境。

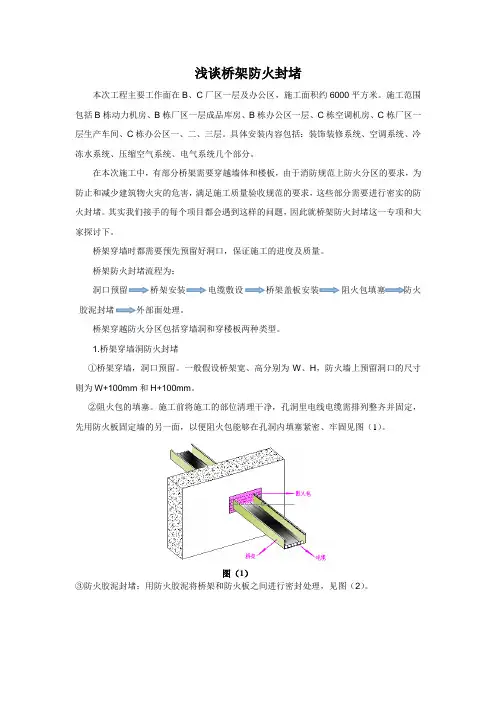

浅谈桥架防火封堵本次工程主要工作面在B、C厂区一层及办公区，施工面积约6000平方米。

施工范围包括B栋动力机房、B栋厂区一层成品库房、B栋办公区一层、C栋空调机房、C栋厂区一层生产车间、C栋办公区一、二、三层。

具体安装内容包括：装饰装修系统、空调系统、冷冻水系统、压缩空气系统、电气系统几个部分。

在本次施工中，有部分桥架需要穿越墙体和楼板，由于消防规范上防火分区的要求，为防止和减少建筑物火灾的危害，满足施工质量验收规范的要求，这些部分需要进行密实的防火封堵。

其实我们接手的每个项目都会遇到这样的问题，因此就桥架防火封堵这一专项和大家探讨下。

桥架穿墙时都需要预先预留好洞口，保证施工的进度及质量。

桥架防火封堵流程为：电缆敷设阻火包填塞防火桥架穿越防火分区包括穿墙洞和穿楼板两种类型。

1.桥架穿墙洞防火封堵①桥架穿墙，洞口预留。

一般假设桥架宽、高分别为W、H，防火墙上预留洞口的尺寸则为W+100mm和H+100mm。

②阻火包的填塞。

施工前将施工的部位清理干净，孔洞里电线电缆需排列整齐并固定，先用防火板固定墙的另一面，以便阻火包能够在孔洞内填塞紧密、牢固见图（1）。

图（1）③防火胶泥封堵：用防火胶泥将桥架和防火板之间进行密封处理，见图（2）。

图（2）2.桥架穿楼板防火封堵①桥架穿楼板洞口预留：孔洞的尺寸和穿墙的做法一样，假设桥架宽、高分别为W、H，防火墙上预留洞口的尺寸则为W+100mm和H+100mm。

洞口处需要做防水处理砌防水台。

②防护板的制作:由于是在楼板上施工，防火板需要承受一定的重量，因此需要预制防护板。

防护钢板厚度要≥1.6mm，建议选用3~4mm厚的钢板；钢板用切割机切割，严禁使用气割切割，切割面需横平竖直，边缘无毛刺；切割完后，定位、打螺栓孔，见图（3）。

图（3）成品防护板做好后要进行防腐及防火处理：刷两遍防锈漆料，防火涂料厚度≥0.7mm。

③阻火包的填塞：施工前将施工的部位清理干净，孔洞里电线、电缆需排列整齐并固定，填塞阻火包前先用防护板将楼板底进行固定，再填塞阻火包并填塞密实。

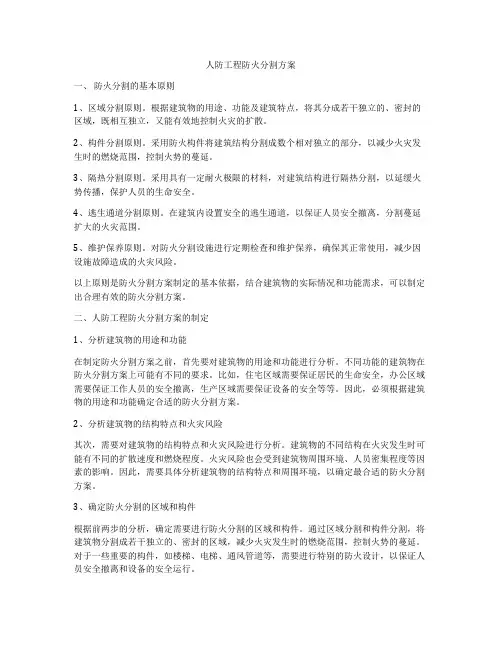

人防工程防火分割方案一、防火分割的基本原则1、区域分割原则。

根据建筑物的用途、功能及建筑特点，将其分成若干独立的、密封的区域，既相互独立，又能有效地控制火灾的扩散。

2、构件分割原则。

采用防火构件将建筑结构分割成数个相对独立的部分，以减少火灾发生时的燃烧范围，控制火势的蔓延。

3、隔热分割原则。

采用具有一定耐火极限的材料，对建筑结构进行隔热分割，以延缓火势传播，保护人员的生命安全。

4、逃生通道分割原则。

在建筑内设置安全的逃生通道，以保证人员安全撤离，分割蔓延扩大的火灾范围。

5、维护保养原则。

对防火分割设施进行定期检查和维护保养，确保其正常使用，减少因设施故障造成的火灾风险。

以上原则是防火分割方案制定的基本依据，结合建筑物的实际情况和功能需求，可以制定出合理有效的防火分割方案。

二、人防工程防火分割方案的制定1、分析建筑物的用途和功能在制定防火分割方案之前，首先要对建筑物的用途和功能进行分析。

不同功能的建筑物在防火分割方案上可能有不同的要求。

比如，住宅区域需要保证居民的生命安全，办公区域需要保证工作人员的安全撤离，生产区域需要保证设备的安全等等。

因此，必须根据建筑物的用途和功能确定合适的防火分割方案。

2、分析建筑物的结构特点和火灾风险其次，需要对建筑物的结构特点和火灾风险进行分析。

建筑物的不同结构在火灾发生时可能有不同的扩散速度和燃烧程度。

火灾风险也会受到建筑物周围环境、人员密集程度等因素的影响。

因此，需要具体分析建筑物的结构特点和周围环境，以确定最合适的防火分割方案。

3、确定防火分割的区域和构件根据前两步的分析，确定需要进行防火分割的区域和构件。

通过区域分割和构件分割，将建筑物分割成若干独立的、密封的区域，减少火灾发生时的燃烧范围，控制火势的蔓延。

对于一些重要的构件，如楼梯、电梯、通风管道等，需要进行特别的防火设计，以保证人员安全撤离和设备的安全运行。

4、选用合适的防火材料在实际的防火分割方案中，需要选用合适的防火材料，对建筑结构进行隔热分割。

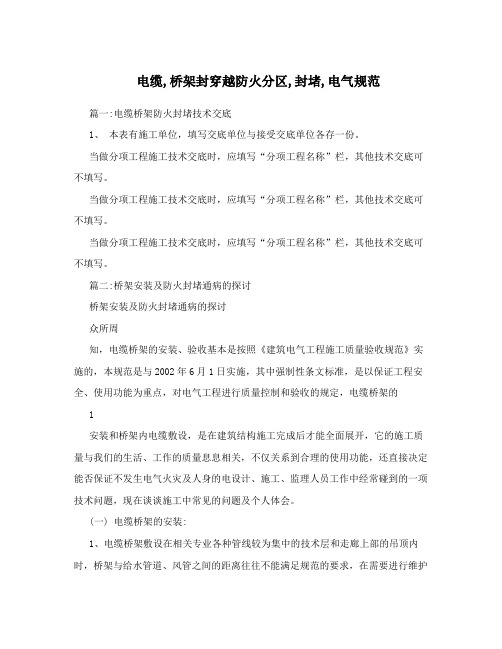

电缆,桥架封穿越防火分区,封堵,电气规范篇一:电缆桥架防火封堵技术交底1、本表有施工单位，填写交底单位与接受交底单位各存一份。

当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

篇二:桥架安装及防火封堵通病的探讨桥架安装及防火封堵通病的探讨众所周知，电缆桥架的安装、验收基本是按照《建筑电气工程施工质量验收规范》实施的，本规范是与2002年6月1日实施，其中强制性条文标准，是以保证工程安全、使用功能为重点，对电气工程进行质量控制和验收的规定，电缆桥架的1安装和桥架内电缆敷设，是在建筑结构施工完成后才能全面展开，它的施工质量与我们的生活、工作的质量息息相关，不仅关系到合理的使用功能，还直接决定能否保证不发生电气火灾及人身的电设计、施工、监理人员工作中经常碰到的一项技术问题，现在谈谈施工中常见的问题及个人体会。

(一) 电缆桥架的安装:1、电缆桥架敷设在相关专业各种管线较为集中的技术层和走廊上部的吊顶内时，桥架与给水管道、风管之间的距离往往不能满足规范的要求，在需要进行维护时，不便于打开桥架的盖板。

安装过程中，如不提前做好相关专业的配合及有关专业管道的技术数据，是很难进行控制的。

关于此项工作，我们是否可以提前画一简图，有关综合管线的技术数据和该处桥架的位置、相互间尺寸的剖面图，合理调整各专业管线之间距离，预防通病的发生。

2、桥架内电缆的填充率超过规范值。

在施工图纸中，最常见的只有平面布置图，即使有剖面图也不是很完善，按照《钢制电缆桥架工程设计规范》1桥架系统的平面布置图;?2桥架系统的第3.8.1条规定:其设计内容有?3桥架系统所需托盘、梯架直线段弯通、支吊架规格和数量有关剖面图;?4有特殊要求的非标准技术说明或祥图。

因设的名细表以2及必要的说明;?计不够完善等原因，造成局部出现放置电缆太多，甚至于有满载现象，不符合02规范3.2.1条规定:电缆的填充率不应超过有关标准的规定值，动力电缆40%，控制电缆50%的要求。

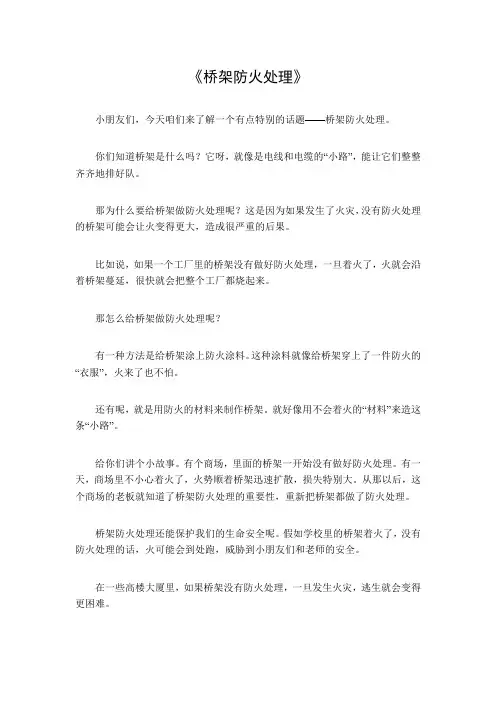

《桥架防火处理》
小朋友们，今天咱们来了解一个有点特别的话题——桥架防火处理。

你们知道桥架是什么吗？它呀，就像是电线和电缆的“小路”，能让它们整整齐齐地排好队。

那为什么要给桥架做防火处理呢？这是因为如果发生了火灾，没有防火处理的桥架可能会让火变得更大，造成很严重的后果。

比如说，如果一个工厂里的桥架没有做好防火处理，一旦着火了，火就会沿着桥架蔓延，很快就会把整个工厂都烧起来。

那怎么给桥架做防火处理呢？
有一种方法是给桥架涂上防火涂料。

这种涂料就像给桥架穿上了一件防火的“衣服”，火来了也不怕。

还有呢，就是用防火的材料来制作桥架。

就好像用不会着火的“材料”来造这条“小路”。

给你们讲个小故事。

有个商场，里面的桥架一开始没有做好防火处理。

有一天，商场里不小心着火了，火势顺着桥架迅速扩散，损失特别大。

从那以后，这个商场的老板就知道了桥架防火处理的重要性，重新把桥架都做了防火处理。

桥架防火处理还能保护我们的生命安全呢。

假如学校里的桥架着火了，没有防火处理的话，火可能会到处跑，威胁到小朋友们和老师的安全。

在一些高楼大厦里，如果桥架没有防火处理，一旦发生火灾，逃生就会变得更困难。

所以呀，桥架防火处理是非常重要的。

小朋友们，虽然我们现在还不能直接去做桥架防火处理的工作，但是了解这些知识能让我们知道如何保护自己，也能让我们以后长大了，更加重视这些安全问题。

好啦，关于桥架防火处理就讲到这里啦，希望小朋友们都能记住哦！。

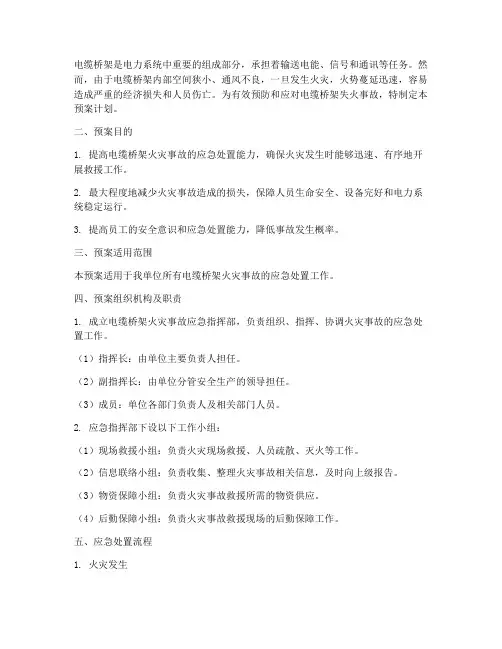

电缆桥架是电力系统中重要的组成部分，承担着输送电能、信号和通讯等任务。

然而，由于电缆桥架内部空间狭小、通风不良，一旦发生火灾，火势蔓延迅速，容易造成严重的经济损失和人员伤亡。

为有效预防和应对电缆桥架失火事故，特制定本预案计划。

二、预案目的1. 提高电缆桥架火灾事故的应急处置能力，确保火灾发生时能够迅速、有序地开展救援工作。

2. 最大程度地减少火灾事故造成的损失，保障人员生命安全、设备完好和电力系统稳定运行。

3. 提高员工的安全意识和应急处置能力，降低事故发生概率。

三、预案适用范围本预案适用于我单位所有电缆桥架火灾事故的应急处置工作。

四、预案组织机构及职责1. 成立电缆桥架火灾事故应急指挥部，负责组织、指挥、协调火灾事故的应急处置工作。

（1）指挥长：由单位主要负责人担任。

（2）副指挥长：由单位分管安全生产的领导担任。

（3）成员：单位各部门负责人及相关部门人员。

2. 应急指挥部下设以下工作小组：（1）现场救援小组：负责火灾现场救援、人员疏散、灭火等工作。

（2）信息联络小组：负责收集、整理火灾事故相关信息，及时向上级报告。

（3）物资保障小组：负责火灾事故救援所需的物资供应。

（4）后勤保障小组：负责火灾事故救援现场的后勤保障工作。

五、应急处置流程1. 火灾发生（1）发现火灾的人员应立即报告现场救援小组。

（2）现场救援小组接到报告后，迅速组织人员进行灭火、疏散等工作。

2. 火灾蔓延（1）如火势无法控制，现场救援小组应立即报告应急指挥部。

（2）应急指挥部接到报告后，立即启动应急预案，组织各部门协同作战。

3. 人员疏散（1）现场救援小组应迅速组织人员疏散，确保人员安全。

（2）后勤保障小组负责为疏散人员提供必要的救援物资。

4. 灭火救援（1）现场救援小组根据火灾情况，采取相应的灭火措施。

（2）物资保障小组负责提供灭火器材和消防水源。

5. 火灾善后处理（1）火灾扑灭后，现场救援小组对火灾现场进行清理。

（2）信息联络小组及时向上级报告火灾事故处理情况。

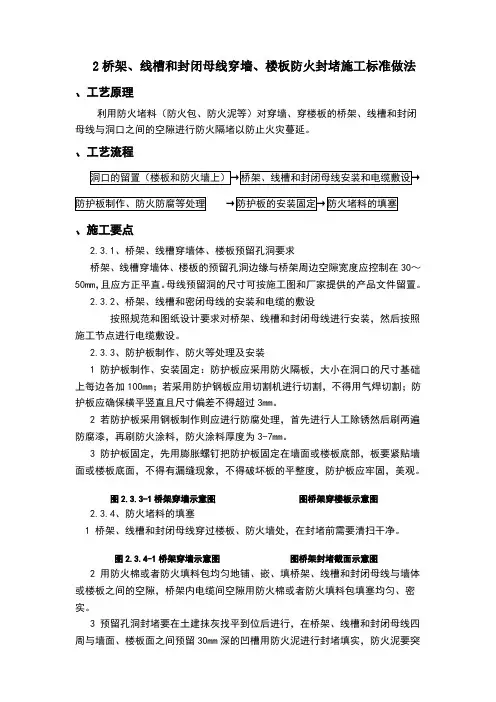

2桥架、线槽和封闭母线穿墙、楼板防火封堵施工标准做法、工艺原理利用防火堵料（防火包、防火泥等）对穿墙、穿楼板的桥架、线槽和封闭母线与洞口之间的空隙进行防火隔堵以防止火灾蔓延。

、工艺流程、施工要点2.3.1、桥架、线槽穿墙体、楼板预留孔洞要求桥架、线槽穿墙体、楼板的预留孔洞边缘与桥架周边空隙宽度应控制在30～50mm，且应方正平直。

母线预留洞的尺寸可按施工图和厂家提供的产品文件留置。

2.3.2、桥架、线槽和密闭母线的安装和电缆的敷设按照规范和图纸设计要求对桥架、线槽和封闭母线进行安装，然后按照施工节点进行电缆敷设。

2.3.3、防护板制作、防火等处理及安装1 防护板制作、安装固定：防护板应采用防火隔板，大小在洞口的尺寸基础上每边各加100mm；若采用防护钢板应用切割机进行切割，不得用气焊切割；防护板应确保横平竖直且尺寸偏差不得超过3mm。

2 若防护板采用钢板制作则应进行防腐处理，首先进行人工除锈然后刷两遍防腐漆，再刷防火涂料，防火涂料厚度为3-7mm。

3 防护板固定，先用膨胀螺钉把防护板固定在墙面或楼板底部，板要紧贴墙面或楼板底面，不得有漏缝现象，不得破坏板的平整度，防护板应牢固，美观。

图2.3.3-1桥架穿墙示意图图桥架穿楼板示意图2.3.4、防火堵料的填塞1 桥架、线槽和封闭母线穿过楼板、防火墙处，在封堵前需要清扫干净。

图2.3.4-1桥架穿墙示意图图桥架封堵截面示意图2 用防火棉或者防火填料包均匀地铺、嵌、填桥架、线槽和封闭母线与墙体或楼板之间的空隙，桥架内电缆间空隙用防火棉或者防火填料包填塞均匀、密实。

3 预留孔洞封堵要在土建抹灰找平到位后进行，在桥架、线槽和封闭母线四周与墙面、楼板面之间预留30mm深的凹槽用防火泥进行封堵填实，防火泥要突出墙面、楼板面5～8mm，封堵表面应平整光洁，无粉化，不硬化、无开裂等缺陷。

图2.3.4-3桥架穿墙示意图图桥架穿墙洞口封堵示意图2.3.5、创优工程竖井内在楼板面上做挡水台。

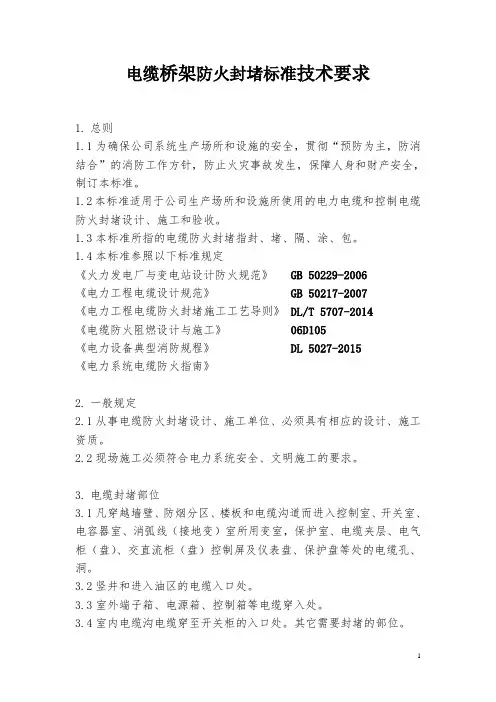

电缆桥架防火封堵标准技术要求1.总则1.1为确保公司系统生产场所和设施的安全，贯彻“预防为主，防消结合”的消防工作方针，防止火灾事故发生，保障人身和财产安全，制订本标准。

1.2本标准适用于公司生产场所和设施所使用的电力电缆和控制电缆防火封堵设计、施工和验收。

1.3本标准所指的电缆防火封堵指封、堵、隔、涂、包。

1.4本标准参照以下标准规定《火力发电厂与变电站设计防火规范》GB 50229-2006《电力工程电缆设计规范》GB 50217-2007《电力工程电缆防火封堵施工工艺导则》DL/T 5707-2014《电缆防火阻燃设计与施工》06D105《电力设备典型消防规程》DL 5027-2015《电力系统电缆防火指南》2.一般规定2.1从事电缆防火封堵设计、施工单位、必须具有相应的设计、施工资质。

2.2现场施工必须符合电力系统安全、文明施工的要求。

3.电缆封堵部位3.1凡穿越墙壁、防烟分区、楼板和电缆沟道而进入控制室、开关室、电容器室、消弧线（接地变）室所用变室，保护室、电缆夹层、电气柜（盘）、交直流柜（盘）控制屏及仪表盘、保护盘等处的电缆孔、洞。

3.2竖井和进入油区的电缆入口处。

3.3室外端子箱、电源箱、控制箱等电缆穿入处。

3.4室内电缆沟电缆穿至开关柜的入口处。

其它需要封堵的部位。

4.材料选择4.1封堵材料包括有机封堵、无机封堵、耐火隔板、防火涂料、防火包带、防火包。

4.2电缆防火封堵材料，必须经过国家防火建筑材料质量监督检验测试中心的检测，并提供检测合格文件，材料质量符合质保书要求。

4.3材料的质量、外观必须符合下列要求：1、有机堵料不氧化、不冒油、软硬适度；2、无机堵料不结块、无杂质；3、防火隔板平整光洁、厚薄均匀。

5.施工要求5.1防火隔板的施工，应符合下列要求：5.1.1安装前应检查隔板外观质量情况，检查产品合格证书。

5.1.2防火隔板的安装必须牢固可靠、保持平整，缝隙处必须用有机堵料封堵严密。

电缆线路防火封堵施工工艺电缆线路防火封堵的施工依据为是施工图纸要求和国家验收规范,根据要求对下列部位进行防火封堵：电缆桥架及明敷管线穿越防火分区部位均应做防火封堵；所有电缆桥架穿越防火分区处、配电间上下楼板洞，穿越配电间的墙洞、穿越变电所、配电室的墙洞，以及桥架中每隔25米处，敷缆完毕后均采用国家定型产品按国家规范要求进行防火封堵。

施工依据为：《电气装置安装工程电缆线路施工及验收规范》（GB50168-92）及《建筑电气工程施工及验收规范》（GB50303-2002）。

典型的施工方法及材料选用：桥架每隔25米在桥架内封堵用防火包封堵，封堵厚度不小于200毫米。

桥架外部可根据预留洞口大小用有机堵料、防火包及无机堵料相结合施工。

施工过程中可根据实际施工情况进行适当调整。

下面给出几种典型的封堵型式：1)电缆桥架穿过楼板的防火封堵：防火板厚5mm，用膨胀螺丝固定于楼板下面,防火板的外型尺寸要大于孔洞尺寸的150 mm。

防火包用于桥架内和桥架与楼板之间的空间填充，高度为楼板厚度减去20mm。

无机防火堵料用于填充防火包的空隙防止烟雾通过，置于防火包的上方，厚度２０mm，与楼板的上表面平齐。

有机防火堵料填充于用于桥架、电缆外缘一周，宽５０mm高度２０mm用于封堵电缆、桥架与防火包之间的空隙并便于电缆的更换。

2)封闭母线穿过楼板的防火封堵：防火板厚5mm，用膨胀螺丝固定于楼板下。

防火板的外型尺寸要大于孔洞尺寸的150 mm。

防火包用于封闭母线与楼板之间的空间填充，高度为楼板厚度减去20mm。

无机防火堵料用于填充防火包的空隙防止烟雾通过，置于防火包的上方，厚度２０mm，与楼板的上表面平齐。

有机防火堵料填充于用于封闭母线外缘一周，宽５０mm高度２０mm用于封堵封闭母线与防火包之间的空隙。

3)电缆桥架水平穿过墙体的防火封堵：防火包用于电缆桥架与墙体之间以及桥架内在穿墙位置处的空间填充，在桥架内防火包沿电缆桥架走向其厚度同墙体厚度且不小于200mm。

桥架穿墙防火封堵做法
桥架穿墙防火封堵是在建筑物中，为了防止火灾蔓延，需要对桥架穿墙部位进行防火封堵处理。

以下是针对桥架穿墙防火封堵的做法：
1. 材料选择，首先要选择符合防火要求的封堵材料，常见的材料包括防火胶、防火泡沫、防火硅胶、防火涂料等。

这些材料都具有良好的阻燃性能和隔热性能。

2. 准备工作，在进行封堵之前，需要对桥架穿墙的位置进行清理和处理，确保表面平整、无杂物，并且保证封堵位置符合设计要求。

3. 封堵方法，根据实际情况选择合适的封堵材料和方法进行封堵。

可以选择预制防火封堵件进行安装，也可以现场浇筑防火混凝土进行封堵，或者使用防火胶、防火泡沫等材料填充封堵。

4. 施工要求，在进行封堵施工时，需要严格按照防火设计要求和施工工艺进行操作，确保封堵材料的完整性和稳固性，以及封堵部位的密封性和防火性能。

5. 检测验收，封堵完成后，需要进行防火封堵的检测和验收，确保封堵效果符合相关标准和要求。

总的来说，桥架穿墙防火封堵的做法需要选择合适的材料，进行准备工作，采用适当的封堵方法，严格按照要求进行施工，并进行验收检测，以确保封堵的效果和质量达到防火要求。

希望以上信息能够对你有所帮助。
