第二章A2系列风管送风式空调机组一、产品特点便捷的管理，看得见的经济实惠；可全面融入室内装潢设计，创造优雅和谐的环境，这就是格力A2系列风管机。
◆安装灵活：根据安装现场需要，A2系列机组可以灵活确定送回风形式（下回风和后回风），冷凝水接出方向（左式和右式）、风口型式（适合装饰的各种风口）等；其中，回风方式推荐用后回风。
◆超薄机身设计：各款机型中，最薄为220mm，最厚为300mm，适合狭窄空间安装。
◆操控灵活：简洁的全中文控制器及灵活的遥控器使你对机组控制自如。
在一个空间里安装多台空调时，使用集中控制器可以控制最多16台机组，其管理和操作极其方便。
（集中控制器需另外选购）FGR2.6H/A2 FGR6.5/A2 FGR12/A2-N4电话线座电话线座电话线座最长距离1200m风管机1 风管机2 风管机16在一个空间里安装多台空调时，使用集中控制器可以控制最多16台机组，其管理和操作极其方便。
集中控制器回风盖板吊装螺冷凝水排水电器盒回风口组件互换回风盖板与回风口组件两个零件就可以更改回风方式，推荐使用后回风二、A2系列普通静压风管机参数表注：①括号外表示不开电加热制热量，括号内表示开电加热时的制热量。
②括号外表示不开电加热制热功率，括号内表示开电加热时的制热功率。
③以上机组设计执行标准GB/T 18836-2002，GB19576-2004。
④规格参数会因产品改进有所变动，具体参数请以机组上的铭牌参数为准。
⑤噪音是在半消音室的测量值,实际运转时由于环境的改变会稍微高点。
⑥本公司有R407C、R410A等工质各款机型，详细请咨询当地销售公司。
⑦本公司有适用于T3工况各款机型，详细请咨询当地销售公司。
三、A2系列机组外形及安装示意图室外机外型尺寸1)7.5kW及其以下外机EDAB四、产品电气安装1、电线布置◆按国家布线规则进行安装。
◆电源必须使用空调机组专用电源。
◆电源线应有可靠固定，以免接线端子受力。
第三章GMV多联室内机组—R系列(R410A)注：R系列(R410A)多联室内机组可搭配GPd系列直流变频多联室外机组、GPdm系列模块化直流变频多联室外机组、GR （R410A）系列数码多联室外机组、GRm（R410A）系列模块化数码多联室外机组。
一、普通风管机1、产品特点◆普通静压的室内机配置四档风机室内机普通静压配置，符合家居环境的要求，能将凉爽/温暖均匀送至室内的每一处空间,风量小,噪音低。
四档风机配置，可根据实际的工程需要调整室内机的静压及风量，有效的解决了风声和风量的冲突问题。
◆灵活设置，均匀送风风管可根据用户需要灵活配置，在一个或多个房间里设置多个回风口和送风口，有效解决大面积居室或多个房间同时供应冷量或热量以及均匀送风的需要。
◆安装方便，简洁美观在工程安装过程中，可以根据需要选择圆形送风管或矩形送风管。
也可以根据回风位置及室内机安装位置的不同选择下部回风或后部回风。
◆换新风功能，改善室内空气品质可根据需要引入新鲜空气，改善室内空气品质。
2. 产品外形图GMV-R22P/Na； GMVL-R22P/Na GMV-R25P/Na； GMVL-R25P/NaGMV-R28P/Na； GMVL-R28P/Na GMV-R32P/Na； GMVL-R32P/NaGMV-R36P/Na； GMVL-R36P/Na GMV-R40P/Na； GMVL-R40P/NaGMV-R45P/Na； GMVL-R45P/Na GMV-R50P/Na； GMVL-R50P/NaGMV-R56P/Na； GMVL-R56P/Na GMV-R63P/Na； GMVL-R63P/NaGMV-R71P/Na； GMVL-R71P/Na GMV-R80P/Na； GMVL-R80P/NaGMV-R90P/NaS； GMVL-R90P/Na GMV-R100P/NaS；GMVL-R100P/NaGMV-R112P/NaS；GMVL-R112P/Na GMV-R125P/NaS；GMVL-R125P/NaGMV-R140P/NaS；GMVL-R140P/Na3. 风管式室内机性能参数表注：a. 本机组设计执行标准GB/T 18837-2002。
风管机系列直流变频风管送风式空调机组一、产品概述直流变频风管送风式空调机组是格力自主研发的第一代直流变频风管送风机，机组采用技术领先的直流变频压缩机和独特的外观设计，并优化了制冷系统和流场风道，使性能更佳、能效比更高、噪音更低、运行更为可靠，安装调试更为方便。
◆ 稳定可靠的系统设计a.业界领先的直流变频正弦波驱动控制技术，压缩机更柔和和无级变速运行，强有力的保证了压缩机在各频率下的可靠运行和能力输出；b.成熟的PI算法控制，为冷媒的精确调节和系统能力输出提供了保障；c.机组可在宽温度范围内连续可靠运行（制冷：10℃～48℃；制热：-15℃～24℃），极大降低了机组对使用环境要求的局限性；d.独特的系统控制，有效地避免了常规多联式空调在低负荷“大马拉小车”运行时带来的系统压力、温度、电流等异常问题，保证了系统在低负荷长期运行是安全、可靠的；◆直流变频技术,高效节能由于交流变频所用压缩机中电机为交流电机，交流电机磁场的建立需要定子电流来建立，因此需要一部分损耗，即二次铜损；直流变频所用压缩机中电机为PMSM或BLDC电机，而PMSM或BLDC电机磁场是永磁体的，即没有二次铜损。
目前研究表明PMSM电机的效率是最高的。
另外，直流变频180度矢量控制使得压缩机运行更平滑，通过频谱分析可知，直流变频压缩机谐波相对普通变频压缩机更小，电机发热量更小，更节能。
据统计，直流变频空调相对于普通空调每年可节约20％的电力。
◆直流变频风管送风式空调机组均采用环保冷媒R410A，实现了高能效，力求为人类环保事业做出贡献。
◆ 变频机组共同的特点.机组可在宽温度范围连续可靠运行（室外温度：制冷10℃～48℃；制热-15℃～24℃），最大范围满足用户需求；.根据用户需求系统输出可在10％～120％无级调节能力，机组运行频率可在20HZ～80Hz连续自由调节，这样不但在最大程度上保证了房间的舒适度而且大大地提高了节能效果；.由于实际的机组负荷多变，机组利用电子膨胀阀精确的流量调节特性，有力地保证了房间舒适性，可使得空调房间温度在±0.5℃范围内波动；.机组采用格力成熟的PI算法控制技术，分别判断室内外温度，室内机能力，设定温度等不同条件决定压缩机的能力输出，与其他厂家同类产品所采用的简单的根据室内机能力决定压缩机的能力输出相比，格力直流变频机组的运行频率连续平稳，冷媒控制更为精确，制冷速度更合理，环境温度与设定温度的差值更小；◆ 直流变频风管送风式空调机组的独特点：①②③④⑤①②③。
目录一.产品型号表示方式 (1)二、产品特点 (1)三、微电脑控制系统 (2)四、风管送风式空调（热泵）机性能参数表 (3)五、性能参数修正 (7)六、机组外形及安装示意图 (8)七、风管安装示意图 (11)八、机组接线图 (13)九、集中控制功能 (14)十、电力参数 (15)十一、其它要求 (16)一.产品型号表示方式FG □□□□□（□）/A设计序号机组类型：O表示室外机；I表示室内机变频系统：P表示变频系统，定频系统不表示余压类型：H表示多余压；普通余压超薄型不表示制冷量：数字×kW电源类型：D表示单相电，三相电不表示空调类型：R表示热泵机，单冷机组不表示产品类型：表示FG系列风管送风式空调机组型号示例：（1）FGRD10H/A：表示名义制冷量为10kW、单向电、多余压热泵风管送风式空调机组。
（2）FG6.5/A：表示名义制冷量为6.5kW的单冷、普通余压、超薄型风管送风式空调机组。
二、产品特点格力FG系列小风管送风式空调机组，是本公司自主开发研制的新型商用吊顶式空气处理机组，它结合了中央空调舒适、高档以及小型分体家用空调机安装方便、灵活等优势，具有以下特点：◇远距离送风：多余压设计，空气经室内机集中处理，可实现较远距离送风。
◇安装灵活：根据安装现场需要，机组可以灵活确定送回风形式，冷凝水接出方向，风口型式等；◇更精心设计:机组结构设计科学，安装、检测、维修、保养极为方便；各款机型中，室内机身高度最薄220mm，最厚仅300mm..◇保温材料性能优良：室内机采用优质保温材料，可防潮，且不腐烂、不滋生细菌、不产生化学气体、不掉下碎屑，同时具有高热阻、隔噪音、避震动等特性。
◇运行可靠：安全保护功能齐全，具有强大故障自诊断功能。
(详见“微电脑控制系统”)◇高效节能：采用名优压缩机；蒸发器采用亲水膜铝箔、内螺纹铜管，换热效率高，提高了机组的能效比。
◇室内空气品质好：机组送风管可接多个风口，使室内空调温、湿度分布均匀，并且预留的新风管，可接入新风，优化室内空气质量。

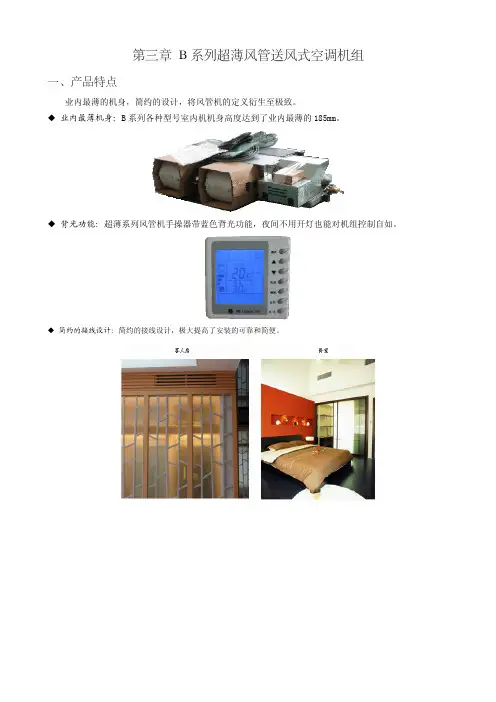

第三章 B系列超薄风管送风式空调机组一、产品特点业内最薄的机身，简约的设计，将风管机的定义衍生至极致。
◆ 业内最薄机身：B系列各种型号室内机机身高度达到了业内最薄的185mm。
◆ 背光功能：超薄系列风管机手操器带蓝色背光功能，夜间不用开灯也能对机组控制自如。
◆ 简约的接线设计：简约的接线设计，极大提高了安装的可靠和简便。
二、超薄风管机性能参数表（零静压）种类型号 FG2.3/B FGR2.3/B FG2.6/B FGR2.6/B FG3.5/B 制冷量kW 2.3 2.3 2.6 2.6 3.5 制热量 kW - 2.6(3.1) ①- 2.8(3.3) ①- 制冷输入功率 kW 0.82 0.82 0.84 0.84 1.32 制热输入功率kW- 0.8(1.3) ② - 0.92(1.42)② - 机组 特性电 源 220V～ 50Hz 220V～ 50Hz 220V～ 50Hz 220～ 50Hz 220V～ 50Hz 型 号 FG2.3/B(I)FGR2.3/B(I)FG2.6/B(I)FGR2.6/B(I)FG3.5/B(I)风 量m 3/h 420 420 420 420 540 电机传动方式 三速直驱三速直驱三速直驱三速直驱三速直驱机外静压Pa 0 0 0 0 0 输入功率 kW 0.04 0.04(0.54) ②0.04 0.04(0.54) ②0.04 噪声(H/L)dB(A)36/29 36/29 36/29 36/29 38/31 宽 mm 1007 1007 1007 1007 1007 高 mm 185 185 185 185 185 外形 尺寸 深mm510 510 510 510 510 冷凝排水管直径 G3/4” G3/4” G3/4” G3/4” G3/4” 室 内 机净 重kg20 20 20 20 20 型 号 FG2.3/B(O) FGR2.3/B(O) FG2.6/B(O) FGR2.6/B(O) FG3.5/B(O) 压缩机 全封闭旋转式全封闭旋转式全封闭旋转式全封闭旋转式全封闭旋转式R22充注量kg 0.63 0.65 0.85 0.94 1.0 制冷输入功率 kW 0.78 0.78 0.8 0.8 1.28 制热输入功率kW - 0.76 - 0.88 - 噪声 dB(A)51 51 55 55 56 宽 mm 660 660 760 760 760 高 mm 430 430 530 530 530 外形 尺寸深mm 310 310 320 320 320 室 外 机净 重kg 25 25 32 32 32 液管 mm Φ6 Φ16 Φ6 Φ16 Φ6 Φ16 Φ6 Φ16 Φ6 Φ16 气管 mmΦ9.52 Φ9.52 Φ9.52 Φ9.52 Φ12 连 接 管连 接 方 式螺纹连接螺纹连接螺纹连接螺纹连接螺纹连接种类 型号 FGR3.5/B FG5/B FGR5/B FG6.5/B FGR6.5/B 制冷量kW 3.5 5 5 6.5 6.5 制热量 kW 3.7(4.5)①- 5.6(7.1) ①- 7.0(9.1) ①制冷输入功率 kW 1.32 2.0 2.02.4 2.4 制热输入功率kW1.217(2.017)②- 1.849(3.349) ②- 2.2(4.3) ②机组 特性电 源 220V～ 50Hz 220V～ 50Hz 220V～ 50Hz 220V～ 50Hz 220V～ 50Hz 型 号 FGR3.5/B(I)FG5/B(I) FGR5/B(I) FG6.5/B(I)FGR6.5/B(I)风 量m 3/h540 700 700 1000 1000 电机传动方式 三速直驱三速直驱三速直驱三速直驱三速直驱机外静压Pa 00 00 0 输入功率 kW 0.04(0.84) ②0.04 0.04(1.54) ②0.04 0.04(2.14) ②噪声(H/L)dB(A) 38/31 42/35 42/35 42/35 42/35 宽 mm 1007 1367 1367 1637 1637 高 mm 185 185 185 185 185 外形 尺寸 深mm 510 510 510 510 510 冷凝排水管直径 G3/4” G3/4” G3/4” G3/4” G3/4” 室 内 机净 重kg20 22 22 30 30 型 号 FGR3.5/B(O) FG5/B(O) FGR5/B(O) FG6.5/B(O)FGR6.5/B(O)压缩机 全封闭旋转式全封闭旋转式全封闭旋转式全封闭旋转式 全封闭旋转式R22充注量kg 1.0 1.5 1.5 2.34 2.34 制冷输入功率 kW 1.28 1.96 1.96 2.36 2.36 制热输入功率kW 1.177 - 1.809 - 2.16 噪声 dB(A)56 56 56 59 59 宽 mm 760 760 760 950 950 高 mm 530 530 530 700 700 外形 尺寸深mm 320 320 320 412 412 室 外 机净 重kg 32 40 40 59 59 液管 mm Φ6 Φ16 Φ6 Φ16 Φ6 Φ16 Φ9.52 Φ9.52 气管 mmΦ12 Φ12 Φ12 Φ16 Φ16 连 接 管连 接 方 式螺纹连接螺纹连接螺纹连接螺纹连接螺纹连接2注：①②上图是FG2.3/B、FGR2.3/B、FG2.6/B、FGR2.6/B 、FG3.5/B 、FGR3.5/B外观图，因风机个数不同，FG5/B、 FGR5/B、 FG6.5/B、 FGR6.5/B外观会有所不同。
