格力5匹风管机说明书
1．电源指示灯（绿色）, 显示板电源接通时该指示灯亮；否则时灭。
2．运行指示灯（绿色）, 显示板开机是该指示灯亮；否则灭。
3．故障指示灯（红色）, 机组故障时该指示灯亮，否则灭。
4．开/关键, 控制机组开关机切换。
关机状态下按一下（3秒）开机，开机状态下按一下（3秒）关机。
5．复位键,按此键（3秒），屏幕满屏显示，故障显示清除，系统重新检测故障。
6．向上选择键，在菜单选择中，按此键光标向上或向左移动一项；在修改数据下，按此键增加数值。
7．向下选择键，在菜单选择中，按此键光标向下或向右移动一项；在修改数据下，按此键减小数值。
8．退出键, 按下此健，返回上级菜单。
9．确定键，在菜单选择中，按此键确认选择项，进入下级菜单；在修改参数下，按此键确认参数值并转移光标。
10．液晶显示器，信息显示区域。
目录一.产品型号表示方式 (1)二、产品特点 (1)三、微电脑控制系统 (2)四、风管送风式空调（热泵）机性能参数表 (3)五、性能参数修正 (7)六、机组外形及安装示意图 (8)七、风管安装示意图 (11)八、机组接线图 (13)九、集中控制功能 (14)十、电力参数 (15)十一、其它要求 (16)一.产品型号表示方式FG □□□□□（□）/A设计序号机组类型：O表示室外机；I表示室内机变频系统：P表示变频系统，定频系统不表示余压类型：H表示多余压；普通余压超薄型不表示制冷量：数字×kW电源类型：D表示单相电，三相电不表示空调类型：R表示热泵机，单冷机组不表示产品类型：表示FG系列风管送风式空调机组型号示例：（1）FGRD10H/A：表示名义制冷量为10kW、单向电、多余压热泵风管送风式空调机组。
（2）FG6.5/A：表示名义制冷量为6.5kW的单冷、普通余压、超薄型风管送风式空调机组。
二、产品特点格力FG系列小风管送风式空调机组，是本公司自主开发研制的新型商用吊顶式空气处理机组，它结合了中央空调舒适、高档以及小型分体家用空调机安装方便、灵活等优势，具有以下特点：◇远距离送风：多余压设计，空气经室内机集中处理，可实现较远距离送风。
◇安装灵活：根据安装现场需要，机组可以灵活确定送回风形式，冷凝水接出方向，风口型式等；◇更精心设计:机组结构设计科学，安装、检测、维修、保养极为方便；各款机型中，室内机身高度最薄220mm，最厚仅300mm..◇保温材料性能优良：室内机采用优质保温材料，可防潮，且不腐烂、不滋生细菌、不产生化学气体、不掉下碎屑，同时具有高热阻、隔噪音、避震动等特性。
◇运行可靠：安全保护功能齐全，具有强大故障自诊断功能。
(详见“微电脑控制系统”)◇高效节能：采用名优压缩机；蒸发器采用亲水膜铝箔、内螺纹铜管，换热效率高，提高了机组的能效比。
◇室内空气品质好：机组送风管可接多个风口，使室内空调温、湿度分布均匀，并且预留的新风管，可接入新风，优化室内空气质量。
格力风管机开关面板说明书
一、格力风管机开关面板功能介绍
1. 开关面板由电源开关、温度调节按钮、室内温度显示器、风量
调节按钮四大部分组成。
2. 电源按钮：用于开启或关闭整个空调系统。
3. 温度调节按钮：可调节室内的温度快慢，可选择制冷、抽湿或
通风等模式。
4. 室内温度显示器：可以显示当前室内的温度状况。
5. 风量调节按钮：可调节空调的风量，共有三种档，分别为高档、中档和低档。
二、安全操作注意事项
1. 在操作开关面板之前，请确保电源已经打开。
2. 空调不宜设置过低或过高的温度，以免影响空调的工作效率和
对人体的健康影响。
3. 在使用开关面板之前，请先仔细阅读使用说明书，以免操作不当。
4. 发现有异常状况时，请及时检查空调系统，以确保安全使用。
风管机系列直流变频风管送风式空调机组一、产品概述直流变频风管送风式空调机组是格力自主研发的第一代直流变频风管送风机，机组采用技术领先的直流变频压缩机和独特的外观设计，并优化了制冷系统和流场风道，使性能更佳、能效比更高、噪音更低、运行更为可靠，安装调试更为方便。
◆ 稳定可靠的系统设计a.业界领先的直流变频正弦波驱动控制技术，压缩机更柔和和无级变速运行，强有力的保证了压缩机在各频率下的可靠运行和能力输出；b.成熟的PI算法控制，为冷媒的精确调节和系统能力输出提供了保障；c.机组可在宽温度范围内连续可靠运行（制冷：10℃～48℃；制热：-15℃～24℃），极大降低了机组对使用环境要求的局限性；d.独特的系统控制，有效地避免了常规多联式空调在低负荷“大马拉小车”运行时带来的系统压力、温度、电流等异常问题，保证了系统在低负荷长期运行是安全、可靠的；◆直流变频技术,高效节能由于交流变频所用压缩机中电机为交流电机，交流电机磁场的建立需要定子电流来建立，因此需要一部分损耗，即二次铜损；直流变频所用压缩机中电机为PMSM或BLDC电机，而PMSM或BLDC电机磁场是永磁体的，即没有二次铜损。
目前研究表明PMSM电机的效率是最高的。
另外，直流变频180度矢量控制使得压缩机运行更平滑，通过频谱分析可知，直流变频压缩机谐波相对普通变频压缩机更小，电机发热量更小，更节能。
据统计，直流变频空调相对于普通空调每年可节约20％的电力。
◆直流变频风管送风式空调机组均采用环保冷媒R410A，实现了高能效，力求为人类环保事业做出贡献。
◆ 变频机组共同的特点.机组可在宽温度范围连续可靠运行（室外温度：制冷10℃～48℃；制热-15℃～24℃），最大范围满足用户需求；.根据用户需求系统输出可在10％～120％无级调节能力，机组运行频率可在20HZ～80Hz连续自由调节，这样不但在最大程度上保证了房间的舒适度而且大大地提高了节能效果；.由于实际的机组负荷多变，机组利用电子膨胀阀精确的流量调节特性，有力地保证了房间舒适性，可使得空调房间温度在±0.5℃范围内波动；.机组采用格力成熟的PI算法控制技术，分别判断室内外温度，室内机能力，设定温度等不同条件决定压缩机的能力输出，与其他厂家同类产品所采用的简单的根据室内机能力决定压缩机的能力输出相比，格力直流变频机组的运行频率连续平稳，冷媒控制更为精确，制冷速度更合理，环境温度与设定温度的差值更小；◆ 直流变频风管送风式空调机组的独特点：①②③④⑤①②③。

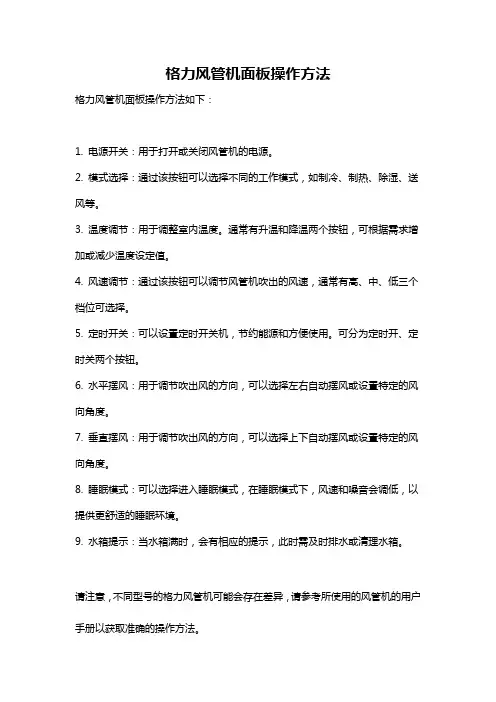

格力风管机面板操作方法
格力风管机面板操作方法如下：
1. 电源开关：用于打开或关闭风管机的电源。
2. 模式选择：通过该按钮可以选择不同的工作模式，如制冷、制热、除湿、送风等。
3. 温度调节：用于调整室内温度。
通常有升温和降温两个按钮，可根据需求增加或减少温度设定值。
4. 风速调节：通过该按钮可以调节风管机吹出的风速，通常有高、中、低三个档位可选择。
5. 定时开关：可以设置定时开关机，节约能源和方便使用。
可分为定时开、定时关两个按钮。
6. 水平摆风：用于调节吹出风的方向，可以选择左右自动摆风或设置特定的风向角度。
7. 垂直摆风：用于调节吹出风的方向，可以选择上下自动摆风或设置特定的风向角度。
8. 睡眠模式：可以选择进入睡眠模式，在睡眠模式下，风速和噪音会调低，以提供更舒适的睡眠环境。
9. 水箱提示：当水箱满时，会有相应的提示，此时需及时排水或清理水箱。
请注意，不同型号的格力风管机可能会存在差异，请参考所使用的风管机的用户手册以获取准确的操作方法。
![冷中央字[2011]021号 附件二：美的格力低静压风管机技术参数对比分析](https://uimg.taocdn.com/a3558941a8956bec0975e3b5.webp)
附件二：美的格力低静压风管机技术参数对比分析一、外观与型谱1、美的1.1、T3风管机KFR-26T3W(/D)-C、KFR-35T3W(/D)-C、KFR-40T3W(/D)-C、KFR-51T3W(/D)-C、KFR-65T3W(/D)-C、KFR-72T3W(/D)-C1.2、薄型风管机KF-50T2W/Y-D、KF-71T2W/Y-D、KF-120T2W/SY-D、KFR-50T2W/(D)Y-E、KFR-50T2W/(D)Y-D、KFR-71T2W/(D)Y-D、 KFR-120T2W/S(D)Y-D 2、格力B系列超薄风管机FG(R)2.3/B、FG(R)2.6/B、FG(R)3.5/B、FG(R)5/B、FG(R)6.5/B3、型谱表4、命名法FG(R)12H/A2-N4R-------热泵机型 2.6-----名义制冷量(KW) H-------高静压A-------设计序号 2-------设计序号排列 N4-------4级能效二、特点介绍1、美的T3风管机◆贯流风机设计通过对气流特性的分析，改小直径直叶片等距贯流风轮为大直径不等距斜叶片贯流风轮，使风机运转更加平稳、室内噪音更低，同时使风声更加柔和；◆全新静音优化风道应用美的博士后科研工作站最新科技成果，对室内机风道进行优化，使风道的设计更加完美，出风更顺畅。
经权威实验室测试证明，噪音比普通风机低2～3 分贝；◆全塑阻燃机身室内机采用全塑一体化阻燃机身、超薄设计，厚度仅190mm；◆专利四折式蒸发器，换热效率高、更省电经权威实验室测试证明，四折式蒸发器最符合气流特性、换热效率更高、性价比最好；◆舒适健康。
室内机设计有新风口，机器可自动引入新鲜空气；◆关机时出风面板自动关闭，避免出风口积尘，保证空气清新；◆室外机五重防锈，运转更安心，使用年限更持久；◆可选配冷凝水排水泵，提升高度高达750mm，安装更灵活，为吊顶装修赢得空间。
2、美的薄型风管机◆机身厚度仅为240mm，所需安装空间小，不受层高的限制，大大节省了装修空间；◆出风静压标准设置为30Pa，可根据房间的装修特点灵活设计送风方式及布置送风口；◆室内机采取隐蔽式安装模式，露出部分仅为送、回风口；◆可广泛适用于办公室、会议室、餐饮和娱乐场所。

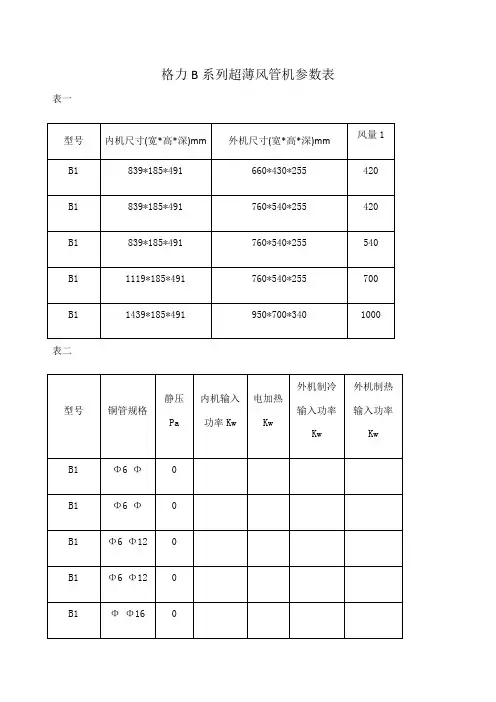

格力B系列超薄风管机参数表表一
表二
表三
格力A2系列风管机参数表一
表二
表三
直流变频一拖一风管机参数表表一
表二
表三
注：直流变频一拖一风管机型号中带有S的机型，表示该机型带有提升水泵。
配管长度及冷媒添加
R22小风管机（——14Kw）
R410a直流变频风管机（——）
注：
1、标准管长为5米。
当连接管（L）小于或等于5米时，不需要添加制冷剂。
如连接管
超过5米（以液管为准），则需要追加制冷剂，上表中列出各种型号连接管每米所需制冷剂的量。
2、连接管越长，制冷量和制热量衰减越大。
格力风管机耗电量计算公式格力风管机是一种常见的空调设备，它在家庭和商业场所都有广泛的应用。
随着能源消耗和环保意识的提高，人们对空调设备的能耗也越来越关注。
因此，了解格力风管机的耗电量计算公式对于节能减排具有重要意义。
格力风管机的耗电量主要取决于其制冷量和制热量。
制冷量和制热量是衡量空调设备制冷制热能力的重要指标，通常以千瓦（kW）为单位。
格力风管机的制冷量和制热量可以在产品说明书或官方网站上找到。
假设格力风管机的制冷量为Q1（kW），制热量为Q2（kW）。
格力风管机的耗电量计算公式如下：当格力风管机制冷时，其耗电量E1（kWh）可通过以下公式计算：E1 = Q1 × t。
其中，t表示格力风管机制冷的时间，单位为小时。
这个公式的意思是，格力风管机在制冷运行的每小时耗电量等于其制冷量乘以运行时间。
当格力风管机制热时，其耗电量E2（kWh）可通过以下公式计算：E2 = Q2 × t。
同样，t表示格力风管机制热的时间，单位为小时。
这个公式的意思是，格力风管机在制热运行的每小时耗电量等于其制热量乘以运行时间。
需要注意的是，格力风管机在实际运行中可能会有一定的能效损失，因此以上计算公式得到的数值仅为理论值。
为了更准确地估算格力风管机的耗电量，还需要考虑到其能效比（EER）和制冷剂的种类等因素。
格力风管机的能效比是衡量其能效的重要指标，通常以每小时制冷量与耗电量的比值来表示。
能效比越高，表示单位制冷量所需的电能越少，也就意味着能效越高。
格力风管机的能效比可以在产品说明书或官方网站上找到。
假设格力风管机的能效比为EER。
格力风管机的实际耗电量E（kWh）可以通过以下公式计算：E = Q × t / EER。
其中，Q表示格力风管机的制冷量或制热量，t表示运行时间，EER表示能效比。
这个公式的意思是，格力风管机的实际耗电量等于其制冷量或制热量乘以运行时间再除以能效比。
除了能效比，格力风管机的制冷剂种类也会对其能耗产生影响。
格力风管机新风功能设置说明
格力风管机是一种高效节能的空调设备，它具备新风功能，可以为室内提供新鲜空气。
以下是对格力风管机新风功能的设置说明：
1. 开启新风功能：在使用格力风管机时，您可以选择开启新风功能。
通过控制面板上的相应按钮或遥控器上的新风功能按钮，您可以轻松地将新风功能打开。
2. 设置新风风量：格力风管机的新风功能可以根据需要进行调节。
您可以通过控制面板或遥控器上的风量调节按钮，选择合适的新风风量。
通常，较大的房间需要更高的新风风量。
3. 定时功能：格力风管机还配备了定时功能，您可以根据自己的需求设置新风功能的开启和关闭时间。
例如，在您睡觉时关闭新风功能，以避免空气流动干扰您的休息。
4. 温度控制：格力风管机的新风功能还具备温度控制功能。
您可以设置新风功能在特定温度下启动或停止，以保持室内的舒适温度。
5. 滤网清洁：为了保证新风功能的正常运行，定期清洁格力风管机的滤网是必要的。
您可以按照用户手册中的指示进行清洁，确保滤网没有积灰或污垢。
请注意，以上内容仅为格力风管机新风功能的设置说明，任何关于该产品的具体问题或更详细的操作说明，请参考格力风管机的用户手册或咨询相关技术人员。
格力风管机制热正确调法
格力风管机制热正确调法是指根据室内室外温差以及机房内管路
中流经的热量来设置风管机的供暖模式和温度，从而确保单位供暖所
产生的机械功率和能耗符合现行国家标准和有效控制单位开支。
具体
操作步骤如下：
1）在室内温度小于室外温度的情况下，依据实际室内室外温差，测量舱室内管路中运行的供暖水温度，并按照室内温度进行计算，计
算出所需的额定机功率及设定温度；
2）在风管机制热调节面板上，调整风管机的电源开关，并设置
机组的风量和温度；
3）检查风管机的风扇有无发出异常声音，以及有无异常气味；
4）上述调节程序完毕之后，将室温以及管路中运行的供暖水温
按照机组设定好的参数进行监测，若温差存在超标情况，应及时处理。
D 系列模块式风冷冷（热）水机组一、产品特点 1、产品特点模块式风冷冷（热）水机组广泛应用于新建和改建的大小工业与民用建筑空调工程，如宾馆、公寓、酒店、餐厅、办公大楼、购物商场、影剧院、体育馆、厂房及医院等。
对噪音和周围环境有较高要求、不便安装冷却塔的工程，模块式风冷冷（热）水机组更是您理想的选择。
D 系列模块式风冷冷（热）水机组可组合多个单元模块，各单元模块的结构形式、性能可以相同，也可以不同，每个单元模块的名义制冷量不同，有65kW ，80kW ，130kW 可选。
65、80机组每个单元模块有两个完全独立的制冷系统，130机组每个单元模块有四个完全独立的制冷系统，通过组合1～16个相同或不同的单元模块，机组形成制冷量在65～1280kW 范围的系列产品。
D 系列模块式风冷冷（热）水机组有以下主要特点：高效节能：产品首批获得国家冷水机组节能认证证书。
任一模块主控设计：连接在一起的机组，任何一台只要轻轻地插上手操器，都可以作为主模块，与其他机组通讯，协调整个系统按需工作。
这是格力模块机专利技术之一，其他厂家的产品只能以固定机组作为主模块，如果主模块损坏，则整个系统不能正常工作，调试和维护都不方便。
超强兼容性：不但同一型号可以组合，不同型号之间也可以任意组合，65、80机组每个系统可以组合多达16个模块，130机组每个系统可以组合多达8个模块。
全封闭涡旋式压缩机：在同级制冷量时，这种压缩机与其他类型的压缩机相比，具有运动部件更少，转动力矩更小，噪音和振动更小，可靠性和效率更高等优点。
超强保护：先进的微电脑控制系统，安全保护功能齐全，具有强大的故6513080障自诊断功能。
可靠性高：采用名优制冷配件，精心设计制造，配合多制冷系统设计，提高了机组运行的可靠性。
体积小：采用模块化组态设计的机组，体积小、结构紧凑、机体轻巧、便于运送、安装灵活。
低噪音：运转噪音低，振动小，适合各类型工程。
静音模式：可根据客户需求，机组可以切换到静音模式运行，既节省了能源，也创造一个舒适安静的生活环境。
格力风管机制冷操作方法格力风管机是一种常见的中央空调设备，具有制冷、制热、通风和净化空气等功能。
下面我将详细介绍格力风管机的制冷操作方法。
首先，格力风管机的主控板是整个设备的控制中心，通过它可以对格力风管机进行各种操作。
打开主控板盖板，将主控板开关切换到制冷状态，屏幕上会显示出当前的温度和湿度。
接下来，我们需要设置温度和风速。
通过主控板的温度控制按钮，我们可以根据需要将室内温度设定为所需的温度。
通常情况下，20-26是人们常用的室内温度范围。
通过增大或减小温度设置按钮，可以调整温度设定值。
然后，我们来设置风速。
格力风管机通常有低、中、高三档风速可选。
通过主控板的风速按钮，可以切换风速档位。
选择适当的风速档位有助于快速达到设定温度。
一般情况下，中风档位是最常用的风速选择。
在设置好温度和风速后，我们需要选择适当的工作模式。
格力风管机通常有自动模式、制冷模式、通风模式和制热模式可选。
通过主控板的模式按钮，可以切换不同的工作模式。
在制冷操作中，我们选择制冷模式。
接下来，我们需要调整出风口方向和动态风量。
通过主控板上的风口按钮，可以控制出风口的上下左右方向，以及开启或关闭动态风量功能。
根据实际需要，调整适当的出风口方向和风量，以获得舒适的空调效果。
在运行过程中，格力风管机还有一些其他的功能可供使用。
比如，具有定时开关机功能，可以在设定的时间内自动开启或关闭设备；具有睡眠模式，可以根据人体的睡眠需求自动调整温度和风速等。
此外，为了保持格力风管机的正常运行，我们还需要定期对其进行清洁和维护。
例如，清洁过滤器、检查空调排水情况、检查冷凝器和蒸发器等。
定期的维护工作有助于提高设备的工作效率和寿命，同时也保证了室内空气的质量。
最后，当我们不再需要使用格力风管机时，可以将主控板开关切换到关闭状态，将设备完全断电。
这样可以避免不必要的能源浪费和设备的长期运行引起的故障。
总的来说，格力风管机的制冷操作方法主要包括设置温度和风速、选择工作模式、调整出风口方向和动态风量等。
一、产品适用范围和地区
机组容量范围为2.6～14kW。
适用环境温度:
制冷运行范围室外温度18℃～48℃
制热运行范围室外温度-15℃～24℃
机组可全面融入室内装潢设计，创造优雅和谐的室内环境。
广泛适用于家庭、宾馆、酒楼、餐厅、办公室、会议室等场所。
二、产品规格和参数
参数表参考说明书。
三、机组照片
机组型号
外形图
内机外机热泵单冷
FGR2.6/D、FG2.6/D
FGR3.5/D、FG2.6/D
FGR5/D、FG5/D
FGR6.5/D、FG6.5/D FGR7.5/D-N2、FGR7.5/D-N3、
FG7.5/D-N3
FGR12/D-N2、FGR14/D-N2
FGR12/D-N4、FG12/D-N4、
FGR14/D-N4、FG14/D-N4
四、功能特点
1.紧凑型内机壳体
D系列风管机内机深度754mm，厚度为300mm，壳体小巧适用于各种安装环境。
项目型号 A B C D E F G
FG(R)2.6/D(I)
856 571 875 220 600 790 581 FG(R)3.5/D(I)
FG(R)5/D(I) 952 604 1028 266 696 903 624
FG(R)6.5/D(I)
FGR7.5/D-N2(I)
1040 500 1130 300 754 1000 700
FG(R)7.5/D-N3(I)
FGR12/D-N2(I)
FG(R)12/D-N4(I)
1440 500 1530 300 754 1400 700 FGR14/D-N2(I)
FG(R)14/D-N4(I)
2.满足下回风和后回风通用安装的风机安装板
风机安装板独特设计，可满足下回风和后回风两种安装方式，使工程安装更加灵活多变.
后回风
下回风
3.高效蜗壳和风叶设计噪音更低
高效的蜗壳和风叶设计使机组各个风档噪音更低，与竞争企业同类别产品相比噪音值低4dB-5dB。
蜗壳离心风叶
4.独特的电气盒走线方式保证用户使用机组的安全性
机内电器盒的元器件安装板分布在风机安装板两侧，且两侧部分各有一个机内过线孔（红圈），强电弱电分离，保证弱电信号传输可靠有效，增加用户使用的安全性。
电气盒过线孔示意图
5.采用泡沫接水盘使得机组更加轻巧
机内接水盘采用泡沫材料，不仅使机组重量大为减轻，同时泡沫接水盘可做出适应机组流畅的完美型线，即使得机组更加安全，又减小了机组噪音。
6.具有导风功能的节水盘设计减少出风阻力使噪音更低
接水盘整体呈流线型设计，减小了风的阻力。
接水盘与下盖板之间形成近似三角形的空间，防止风机出风后在此处形成涡流，产生涡流噪音。
产生涡流接水盘
流线型设计接水盘。
