（二）设计步骤
冷负荷计算 设备选型 风系统设计 冷媒系统设计
（三）工作流程
设计 合同
预算
施工之前要求甲方在 图纸上签字认可 安装 试运转
变更
交付甲方使用
二、负荷计算
民用建筑空调面积冷指标（推荐）
房间类型 办公室 百货商场 旅馆客房 会议室 冷负荷指标（w/m2） 房间类型 120-220 180-300 100-180 220-320 门厅、中庭 走廊 室内游泳池 图书阅览室 陈列室展览厅 会堂、报告厅 体育馆 冷负荷指标（w/m2） 110-180 90-120 220-360 100-150 160-260 200-260 200-280
三、客厅中央空调设计 （B系列风管机设计）
B系列风管机的适用场所
机身高度185mm,业 界最薄
主要适用于局部装修吊顶的房 间，如：客厅、卧室、宾馆客 房。
建筑图纸
建筑概况
设计范围：客厅中央空调 建筑概况：该建筑坐南朝北，东侧为玻璃 幕墙，面积32平米，外机位置为客厅外 侧百叶窗内。电源规格：220V-50Hz,装 饰吊顶为局部吊顶。 室内设计参数：温度24℃，湿度65%
风口截面面积=风量/风速 风口个数：16-25m2设一个风口
风管压头计算
型号 风管 阻力 FGR2.6、3.5H/A1 5pa/m FGR5H/A1 5pa/m FGR6.5A1 5pa/m FGR7.5A1 5pa/m 机外 静压 10 20 25 30 风管最大 长度 2 4 5 6
FGR10-14A1 FGR10-12H/A1
室内机安放位置
a：送回风无阻挡的地方， b：出风口尽量在一面墙的居中位置， c：送风对面墙最好小于5米， d：室内机最好不在卧室床头上方和家电的上 方， e：室内送风口尽量不在掉角之处（特别征对 大于20米的空间）以防气流分布不均匀， f：检修口开口尺寸为400mm*400mm。
格力风管机方案书
风管空调机组方案书工程名称：联系人：电话：时间：目录一、空调系统设计说明 (3)1、工程大要 (3)2．设计说明 (3)1）负荷计算 . (3)2）室内机的部署 (3)3）冷凝水 (4)4）其他事项 . (4)二、产品简介 (4)三、风管机参数表. (5)四、售后服务计划. (8)售后服务说明 (8)全国售后服务系统. (9)1）售后服务 (9)2）售后服务工作程序.12 3）售后服务范围 (13)4）应急服务响应时间.13 5）售后服务准则 (13)6）售后服务收费标准.13 7）产品包修期 . (14)8）人员培训计划 (15)五、企业简介 (16)六、报价及图纸（附） (17)一、空调系统设计说明1、工程大要本工程空调使用面积约：680 m2，为了减小在设计、施工中的工作量和工作难度，降低成本，减少对建筑物的改造、损坏，同时考虑到装修的雅观、后期保护、运转成本低、控制灵便，所以建议使用格力风管式机组，此机组节约空间，内机隐式隐蔽，与室内装修圆满结合，将会为您供应一个沉寂、酣畅、酣畅的生活环境。
本方案采用 3 套 FGR10/A2-N4机组， 8 套 FGR12H/A2-N4机组。
3 套 FGR10/A2-N4机组制冷量为： 10kw×3; 制冷功率为：× 3。
8 套 FGR12H/A2-N4机组制冷量为： 12kw×8;制冷功率为：5kW×8。
本工程平均负荷为185W/㎡。
2．设计说明本方案在设计时主要考虑了建筑的结构，房间的开间，室内、外机的部署，冷热负荷的计算等 , 详细说明以下：1）负荷计算该建筑的负荷计算采用冷负荷系数法和估计法相结合，主要考虑了外墙和外窗的得热负荷，室内人员、照明、发热设备等的散热形成的冷热负荷。
2）室内机的部署结合该建筑的所在地域，结构形式，以及建筑功用，考虑到气流分布的合理性，建议采用格力风管式机组，既满足空调酣畅性；同时又能满足装潢收效，雅观大方。
风管机施工方案方案

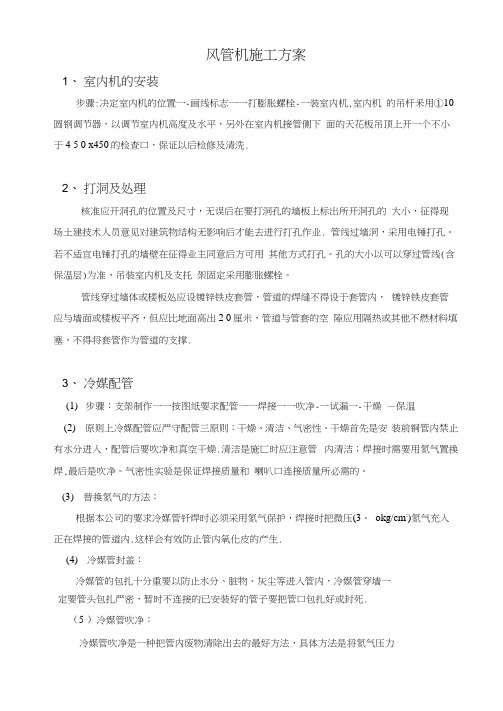

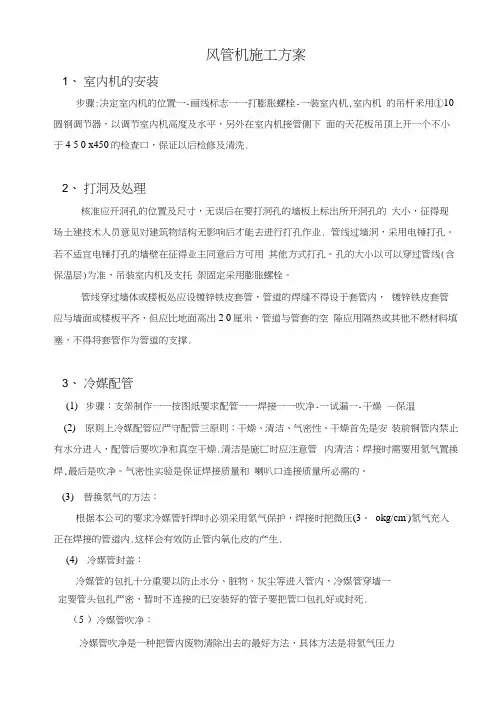

风管机施工方案1、室内机的安装步骤:决定室内机的位置一-画线标志一一打膨胀螺栓-一装室内机,室内机的吊杆釆用①10圆钢调节器，以调节室内机高度及水平，另外在室内机接管侧下面的天花板吊顶上开一个不小于4 5 0 x450的检查口，保证以后检修及清洗.2、打洞及处理核准应开洞孔的位置及尺寸，无误后在要打洞孔的墙板上标出所开洞孔的大小，征得现场土建技术人员意见对建筑物结构无影响后才能去进行打孔作业. 管线过墙洞，采用电锤打孔。
若不适宜电锤打孔的墙壁在征得业主同意后方可用其他方式打孔。
孔的大小以可以穿过管线(含保温层)为准，吊装室内机及支托架固定采用膨胀螺栓。
管线穿过墙体或楼板处应设镀锌铁皮套管，管道的焊缝不得设于套管内，镀锌铁皮套管应与墙面或楼板平齐，但应比地面高出2 0厘米，管道与管套的空隙应用隔热或其他不燃材料填塞，不得将套管作为管道的支撑.3、冷媒配管(1)步骤：支架制作一一按图纸要求配管一一焊接一一吹净-一试漏一-干燥—保温(2)原则上冷媒配管应严守配管三原则：干燥、清洁、气密性。
干燥首先是安装前铜管内禁止有水分进入，配管后要吹净和真空干燥.清洁是施匸时应注意管内清洁；焊接时需要用氮气置换焊,最后是吹净。
气密性实验是保证焊接质量和喇叭口连接质量所必需的。
(3)替换氮气的方法：根据本公司的要求冷媒管钎焊时必须采用氮气保护，焊接时把微压(3。
okg/cm:)氮气充入正在焊接的管道内.这样会有效防止管内氧化皮的产生.(4)冷媒管封盖：冷媒管的包扎十分重要以防止水分、脏物、灰尘等进入管内，冷媒管穿墙一定要管头包扎严密，暂时不连接的已安装好的管子要把管口包扎好或封死.（5 ）冷媒管吹净：冷媒管吹净是一种把管内废物清除出去的最好方法，具体方法是将氮气压力调节阀与室内机的充气口连接好，将所有的室内机的接口用盲塞堵好保留。
一台室内机接口作为排污口，用绝缘材料抵住管口，压力调节阀okg/cm=向管内充气,至手抵不住时，快速释放绝缘物，脏物及水分即随着氮气一起被排出.这样循环进行若干次直至无污物水分排出为止（每台室内机都要做）。
格力中央空调方案书
格力中央空调设计及报价方案书工程方案说明1-1概述：该办公室空调总面积约为250 m2，根据物业特征以及有关空调设计规范和业主的具体要求，设计以下方案：格力风管式中央空调两台，分别为：12KW；该方案主要特点：1、采用中央空调舒适度高，可以提升本的档次；2、可实现分层分区域控制，点对点控制，更节能。
1-2 设计数据：1-2-1 设计依据：1、甲方提供的建筑装修平面图；2、《采暖通风与空气调节设计规范》(GB50019-2003)；3、《建筑设计防火规范》(GB50045-95)；4、《格力空调产品技术手册》2007年版1-2-2设计参数：1)空调室外计算参数：1、夏季室外干球温度35.2 ℃；2、夏季室外湿球温度28.2 ℃；3、冬季室外干球温度-5 ℃；4、冬季室外相对湿度76%；5、夏季室外平均风速2.6m/s ；6、冬季室外平均风速2.7m/s ；7、大气压力：763mmH。
g（2）空调室内计算参数：1、夏季室内干球温度24~30℃；2、冬季室内干球温度16~22℃；3、冬季室内计算相对湿度：＞30%。
4、夏季室内风速3m/s；5、冬季室内风速2m/s。
格力风管式空调简介风管机组：格力FG 系列风管送风式空调机组结合了中央空调的舒适、高档和小型分体家用空调机安装方便、灵活等优势，是本公司自主研制开发的新型商用吊顶式空气处理机组。
独有的交错密封结构设计保证面板和箱体框架紧密结合，空气渗透量更小。
所有接缝完全采用特殊防潮垫片或橡胶密封。
在室内机高效过滤系统中采用特制低泄露率的过滤器框l 格力空调FG 系列风管送风式空调机组结合了中央空调的舒适、高档和小型分体家用空调机安装方便、灵活等优势，是本公司自主研制开发的新型商用吊顶式空气处理机组。
l 根据冷量范围可分为大风管( 16-65KW)和小风管( 2.6-16KW )两大系列l 本机组可广泛适用于小型超市、连锁店、宾馆、酒店、办公室、会议室等小型商用和工业应用建筑空调工程。
格力小风管机选型手册
目录一.产品型号表示方式 (1)二、产品特点 (1)三、微电脑控制系统 (2)四、风管送风式空调（热泵）机性能参数表 (3)五、性能参数修正 (7)六、机组外形及安装示意图 (8)七、风管安装示意图 (11)八、机组接线图 (13)九、集中控制功能 (14)十、电力参数 (15)十一、其它要求 (16)一.产品型号表示方式FG □□□□□（□）/A设计序号机组类型：O表示室外机；I表示室内机变频系统：P表示变频系统，定频系统不表示余压类型：H表示多余压；普通余压超薄型不表示制冷量：数字×kW电源类型：D表示单相电，三相电不表示空调类型：R表示热泵机，单冷机组不表示产品类型：表示FG系列风管送风式空调机组型号示例：（1）FGRD10H/A：表示名义制冷量为10kW、单向电、多余压热泵风管送风式空调机组。
（2）FG6.5/A：表示名义制冷量为6.5kW的单冷、普通余压、超薄型风管送风式空调机组。
二、产品特点格力FG系列小风管送风式空调机组，是本公司自主开发研制的新型商用吊顶式空气处理机组，它结合了中央空调舒适、高档以及小型分体家用空调机安装方便、灵活等优势，具有以下特点：◇远距离送风：多余压设计，空气经室内机集中处理，可实现较远距离送风。
◇安装灵活：根据安装现场需要，机组可以灵活确定送回风形式，冷凝水接出方向，风口型式等；◇更精心设计:机组结构设计科学，安装、检测、维修、保养极为方便；各款机型中，室内机身高度最薄220mm，最厚仅300mm..◇保温材料性能优良：室内机采用优质保温材料，可防潮，且不腐烂、不滋生细菌、不产生化学气体、不掉下碎屑，同时具有高热阻、隔噪音、避震动等特性。
◇运行可靠：安全保护功能齐全，具有强大故障自诊断功能。
(详见“微电脑控制系统”)◇高效节能：采用名优压缩机；蒸发器采用亲水膜铝箔、内螺纹铜管，换热效率高，提高了机组的能效比。
◇室内空气品质好：机组送风管可接多个风口，使室内空调温、湿度分布均匀，并且预留的新风管，可接入新风，优化室内空气质量。
格力超薄风管机使用安装说明书
fg069遥控接收头2模式显示制冷自动3环境温度显示除湿送风加热10模式键11设定温度增加键12设定温度减少键13风速键14睡眠键15定时键16开关键4睡眠显示5风速显示自动高速中速低速6设定温度显示7化霜状态显示8定时时间显示2345678101112131415169xxxx1自动4线控器操作指南1开关机图2按下开关键本机组将会启动
设定了节能模式，睡眠模式、自动模式将自动失效。
图 10 图 11
7
遥控器各部分名称及作用
遥控器各按键的名称及作用
对于风管式室内机遥控器为选购件。
注 意！
● 确保遥控器与信号接收窗之间无障碍物。 ● 遥控器信号的接收距离可达 10 米左右。 ● 勿使遥控器掉落或将其随意扔掷。 ● 勿使任何液体流入遥控器内。 ● 勿使遥控器受阳光直射或置于极热处。
键进行确认，此时“定时”不再闪烁。如再按“定
时”键可取消定时。
图7
7）当系统运行中出现故障，线控器上将显示故障
代码。如图 8 显示表明室内环境感温包故障。
故障代码意义如下：
故障代码 E1 E2 E3 F0 F1 F3 EH
故障 压缩机高压保护 室内防冻结保护 压缩机低压保护 室内环境感温包故障 蒸发器感温包故障 室外环境感温包故障 辅助电加热故障
9
遥控器各部分名称及作用
运转操作指南
一般步骤：
1. 接通电源后，按开/关键，空调机组即处于运行状态。 2. 按模式键，选择所需运转方式。 3. 按风速键,设定风速。 4. 按 +/- 键，设定需要的温度。
可选步骤：
5. 按睡眠键，设定睡眠状态。 6. 按定时键，再按 +/- 键，设定预约时间。 7. 再按开/关键，空调机组停机。空调机组吹余冷或余热 20～70 秒。 注意：当室内机选择的运行模式和室外机运行模式冲突时，一秒钟后室内机线控器显示操作冲突，室内机停机， 此时可将室内机转换运行模式至与室外机运行模式不冲突即可恢复正常。制冷模式和除湿模式不冲突，送风和 任何模式均不冲突。
设定了节能模式，睡眠模式、自动模式将自动失效。
图 10 图 11
7
遥控器各部分名称及作用
遥控器各按键的名称及作用
对于风管式室内机遥控器为选购件。
注 意！
● 确保遥控器与信号接收窗之间无障碍物。 ● 遥控器信号的接收距离可达 10 米左右。 ● 勿使遥控器掉落或将其随意扔掷。 ● 勿使任何液体流入遥控器内。 ● 勿使遥控器受阳光直射或置于极热处。
键进行确认，此时“定时”不再闪烁。如再按“定
时”键可取消定时。
图7
7）当系统运行中出现故障，线控器上将显示故障
代码。如图 8 显示表明室内环境感温包故障。
故障代码意义如下：
故障代码 E1 E2 E3 F0 F1 F3 EH
故障 压缩机高压保护 室内防冻结保护 压缩机低压保护 室内环境感温包故障 蒸发器感温包故障 室外环境感温包故障 辅助电加热故障
9
遥控器各部分名称及作用
运转操作指南
一般步骤：
1. 接通电源后，按开/关键，空调机组即处于运行状态。 2. 按模式键，选择所需运转方式。 3. 按风速键,设定风速。 4. 按 +/- 键，设定需要的温度。
可选步骤：
5. 按睡眠键，设定睡眠状态。 6. 按定时键，再按 +/- 键，设定预约时间。 7. 再按开/关键，空调机组停机。空调机组吹余冷或余热 20～70 秒。 注意：当室内机选择的运行模式和室外机运行模式冲突时，一秒钟后室内机线控器显示操作冲突，室内机停机， 此时可将室内机转换运行模式至与室外机运行模式不冲突即可恢复正常。制冷模式和除湿模式不冲突，送风和 任何模式均不冲突。
格力D系列风管机
一、产品适用范围和地区机组容量范围为2.6～14kW。
适用环境温度:制冷运行范围室外温度18℃～48℃制热运行范围室外温度-15℃～24℃机组可全面融入室内装潢设计，创造优雅和谐的室内环境。
广泛适用于家庭、宾馆、酒楼、餐厅、办公室、会议室等场所。
二、产品规格和参数参数表参考说明书。
三、机组照片机组型号外形图内机外机热泵单冷FGR2.6/D、FG2.6/DFGR3.5/D、FG2.6/DFGR5/D、FG5/DFGR6.5/D、FG6.5/D FGR7.5/D-N2、FGR7.5/D-N3、FG7.5/D-N3FGR12/D-N2、FGR14/D-N2FGR12/D-N4、FG12/D-N4、FGR14/D-N4、FG14/D-N4四、功能特点1.紧凑型内机壳体D系列风管机内机深度754mm，厚度为300mm，壳体小巧适用于各种安装环境。
项目型号 A B C D E F GFG(R)2.6/D(I)856 571 875 220 600 790 581 FG(R)3.5/D(I)FG(R)5/D(I) 952 604 1028 266 696 903 624FG(R)6.5/D(I)FGR7.5/D-N2(I)1040 500 1130 300 754 1000 700FG(R)7.5/D-N3(I)FGR12/D-N2(I)FG(R)12/D-N4(I)1440 500 1530 300 754 1400 700 FGR14/D-N2(I)FG(R)14/D-N4(I)2.满足下回风和后回风通用安装的风机安装板风机安装板独特设计，可满足下回风和后回风两种安装方式，使工程安装更加灵活多变.后回风下回风3.高效蜗壳和风叶设计噪音更低高效的蜗壳和风叶设计使机组各个风档噪音更低，与竞争企业同类别产品相比噪音值低4dB-5dB。
蜗壳离心风叶4.独特的电气盒走线方式保证用户使用机组的安全性机内电器盒的元器件安装板分布在风机安装板两侧，且两侧部分各有一个机内过线孔（红圈），强电弱电分离，保证弱电信号传输可靠有效，增加用户使用的安全性。
格力空调A2系列风管送风式空调机组设计
普通通讯方式，可靠性弱
功能
其他
集中控制
机组配备回风箱和过滤网
有集中控制、远程监控；无双线 控器和门禁功能
无回风箱、过滤网
目录
1 2 市场分析 产品概述 产品特点 竞品对比 设计选型
3
4 5 6
安装调试
设计选型–选型步骤
1、根据供冷量、供热量选型
根据室内冷/热负荷查《风管机选型手册》或宣传册内参数表， 选择大于或等于室内冷/热负荷的机型。 机组供冷量主要由空调房间的冷负荷决定，在机组初步选型时可根据不 同功能空调房间的冷指标进行估算，得出空调房间的供冷量，下表给出 各类建筑不同功能空调房间的冷指标：
产品特点–技术特点
2、静压可调
满足不同用户需求，采用四档电机设计，选择前三档可以拥有更加 快速强劲的制冷（制热）效果，选择后三档可以享受更加安静软和 的送风环境。
产品特点–技术特点
3、控制方便
■ 功能强大 ■ 液晶显示
(1) 常规功能：
开关机控制 模式切换 温度控制 风档切换 定时按键
目录
1 2 市场分析 产品概述 产品特点 竞品对比 设计选型
3
4 5 6
安装调试
竞品对比–竞品分析
格力
A2普通型 B超薄型 E超薄型
美的
超薄型 标准型 高静压型
海尔
低静压型 标准型
松下
角饰型 直吹型 强力型
机组类型
竞品对比–竞品分析
美的隐博士风管机——贯流风叶机组
型号 KFR-26T3W/DY KFR-35T3W/DY 制冷量 制热量 kW 2.6 3.5 kW 3.0+0.8 3.8+0.8 噪音 dB(A) 41/36 41/36 最大连接管 尺寸(长×宽×高) m 10 10 mm 955×385×210 955×385×210
风管机设计选型(格力)
风口截面面积=风量/风速 风口个数：16-25m2设一个风口
风管压头计算
型号 风管 阻力 FGR2.6、3.5H/A1 5pa/m FGR5H/A1 5pa/m FGR6.5A1 5pa/m FGR7.5A1 5pa/m 机外 静压 10 20 25 30 风管最大 长度 2 4 5 6
FGR10-14A1 FGR10-12H/A1
客厅
30
200
6000
根据冷负荷选择B系列超薄风管机FGR6.5/B。
设备选择时注意事项
1、冷量不足：这个问题是目前用户投诉 最多的一个问题。 2、风量偏小：目前我们建议6m2以下的 房间选用FGR2.3/B,6-10m2的都选用 FGR2.6/B。
3、机外余压：实际施工中风管接的过长， 导致风口没有风。 4、噪声问题：这是目前被投诉的一个要 点。造成这一问题的原因多数在于安装 责任心不强，造成产品质量不稳定。在 卧室、客厅等噪声要求较高的房间，面 积较大时，用两台小设备代替一台大设 备。
A1系列风管机送风图例
（一）风管计算
主风管风速为5-8m/s 支风管风速为2-5m/s 风管长宽比≤4 风管截面面积=风量/风速 国标规定风管尺寸：120 160 200 250 320 400 500 630 800 1000 1250 1400 1600 2000
（二）气流组织形式
双层百叶送风口 1、侧送侧回
注：以上报价不含主机电源部分以及配电箱（柜）。
1734.37
四、别墅中央空调设计 （A1、B系列风管机设计）
建筑图纸
负荷计算
楼 层 房间 名称 面积 m2 客厅 1F 餐厅 老人房 卧室1 书房 2F 卧室2 主卧 小 计 11.0 32.0 165 180.0 200.0 1980.0 6400.0 32,530 FGR2.6H/A1 FGR3.5H/A1 1 2 8 2,600 3,500 2,600 7,000 34,200 236 219 207 38.0 35.0 15.0 16.0 18.0 冷指 标 w/m2 210.0 210.0 180.0 180.0 180.0 冷量 w 7980.0 7350.0 2700.0 2880.0 3240.0 FGR7.5/A1 FGR7.5/A1 FGR2.6/B FGR3.5/B FGR3.5/B 1 1 1 1 1 室内机 型号 台数 单台制冷量W 7,500 7,500 2,600 3,500 3,500 总制冷量W 7,500 7,500 2,600 3,500 3,500 室内机容量 单位 制冷量 W/m2 197 214 173 219 194
风管压头计算
型号 风管 阻力 FGR2.6、3.5H/A1 5pa/m FGR5H/A1 5pa/m FGR6.5A1 5pa/m FGR7.5A1 5pa/m 机外 静压 10 20 25 30 风管最大 长度 2 4 5 6
FGR10-14A1 FGR10-12H/A1
客厅
30
200
6000
根据冷负荷选择B系列超薄风管机FGR6.5/B。
设备选择时注意事项
1、冷量不足：这个问题是目前用户投诉 最多的一个问题。 2、风量偏小：目前我们建议6m2以下的 房间选用FGR2.3/B,6-10m2的都选用 FGR2.6/B。
3、机外余压：实际施工中风管接的过长， 导致风口没有风。 4、噪声问题：这是目前被投诉的一个要 点。造成这一问题的原因多数在于安装 责任心不强，造成产品质量不稳定。在 卧室、客厅等噪声要求较高的房间，面 积较大时，用两台小设备代替一台大设 备。
A1系列风管机送风图例
（一）风管计算
主风管风速为5-8m/s 支风管风速为2-5m/s 风管长宽比≤4 风管截面面积=风量/风速 国标规定风管尺寸：120 160 200 250 320 400 500 630 800 1000 1250 1400 1600 2000
（二）气流组织形式
双层百叶送风口 1、侧送侧回
注：以上报价不含主机电源部分以及配电箱（柜）。
1734.37
四、别墅中央空调设计 （A1、B系列风管机设计）
建筑图纸
负荷计算
楼 层 房间 名称 面积 m2 客厅 1F 餐厅 老人房 卧室1 书房 2F 卧室2 主卧 小 计 11.0 32.0 165 180.0 200.0 1980.0 6400.0 32,530 FGR2.6H/A1 FGR3.5H/A1 1 2 8 2,600 3,500 2,600 7,000 34,200 236 219 207 38.0 35.0 15.0 16.0 18.0 冷指 标 w/m2 210.0 210.0 180.0 180.0 180.0 冷量 w 7980.0 7350.0 2700.0 2880.0 3240.0 FGR7.5/A1 FGR7.5/A1 FGR2.6/B FGR3.5/B FGR3.5/B 1 1 1 1 1 室内机 型号 台数 单台制冷量W 7,500 7,500 2,600 3,500 3,500 总制冷量W 7,500 7,500 2,600 3,500 3,500 室内机容量 单位 制冷量 W/m2 197 214 173 219 194
格力风管机
A系列风管机一，线控器；二，调速板如图；上图为调速板正面图及部分元件的作用1：7805为三端稳压是将主板送来的+12V电压经D8-D11，C6整流，滤波后稳定为+5V电压供给通讯芯片（487）和信号处理器。
2：調速板正常工作時D12為常亮。
上图为调速板背面图1：红线为+5V电源。
2：黑线为电源地。
3：四只大功率電阻除R1為3W外其餘三只均為1W.4：D1—D4和D8—D11分別組成兩個橋式整流電路：一路是D1—D4將主板送來的12V整流經7805穩壓為5V后供給通訊芯片和控制芯片。
一組是D1—D4與R1将AC220V 分壓整流后供給U1隔離放大后送給控制芯片轉換為保護信號傳輸給通訊芯片在傳回主板使其起到保護壓縮機作用。
下图为调速板电路原理图三；室内机主控板：1，主板物料编码：30224405.2，主芯片型号: MC908GR8CPE.3，主芯片版本：Z44-av22.4，通讯芯片型号：MAX487E/76CLK4M. 5，复位电路组成：NE555P和9013.6，环温传感器：15K.7，感温传感器：20K。
8，主板供电电路：7812×2；7805×2；组成.上图为室内机主控板正面图A：室內機電源電路；a回路.該組電源的+12V是為室內機調速板和線控器供電。
+5V分別為通訊電路的b回路；該回路分別為CPU（U1）○13，○21，○27腳。
PC1; PC2; PC3的○4腳。
復位電路芯片U3○4，○8腳。
和兩路管溫傳感器回路供電。
b回路；該回路分別為驅動電路U1○9腳和四路中間繼電器供給+12V電壓。
B:通訊電路；1：該電路的PC1,2,3均為PC817光耦。
2：該電路的兩路+5V電源和三只光耦的初級地線與次級地線均是獨立的。
次級地與U4的接地與+5V由V4供給。
C：復位電路；D：振盪電路：。
