目录一、产品型号表示方式FG□□□□□/□□□补充代号控制方式静压类型制冷量电源类型机组类型风管送风式◇标准型号含义◇型号示例：FGR20H/A：表示名义制冷量为20kW的高静压风管送风式热泵型空调机组。
FGR20H/A(I)：表示名义制冷量为20kW的高静压风管送风式热泵型空调机组的室内机。
FGR20/A(O)：表示名义制冷量为20kW的风管送风式热泵型空调机组的室外机。
二、产品特点格力FG系列风管送风式空调机组，是本公司自主研制开发的新型商用吊顶式空气处理机组，它结合了中央空调的舒适、高档和小型分体家用空调机安装方便、灵活等优势。
它具有以下特点：◇标准化设计：同一制冷量室外机组可灵活配置高静压、普通静压、低静压三种室内机组，能满足不同送风需求，极为方便。
◇密封结构设计：独有的交错密封结构设计保证面板和箱体框架紧密结合，空气渗透量最小。
所有接缝完全采用特殊防潮垫片或橡胶密封。
在室内机高效过滤系统中采用特制低泄露率的过滤器框架。
◇排水方便：室内机底部接水盘一定斜度，保证全部排出冷凝水，防止水分积滞。
◇保温材料性能优良：室内机采用优质保温材料，防潮、不腐烂、不滋生细菌、不产生化学气体、不掉下碎屑、同时具有高热阻、隔噪音、避震动等性能。
◇运行可靠：采用全套优质制冷配件。
所有部件均经科学设计、精密加工，整个系统经严格试验检验，故机组性能优良，运行可靠，持久耐用。
◇高效节能：换热器采用亲水膜翅片，换热效率增加20％，缩小机组的体积，也减轻了机组的重量；优质的保温材料使保温效果提高了15％。
◇远距离送风：高静压配置的室内机，可实现远距离的风管送风。
◇室内空气品质好：机组送风管可接多个风口，使室内空气的温、湿度均匀，并且回风管可接入新风，提高室内空气的品质。
◇使用方便：机组结构设计科学，安装、检测、维修、保养极为方便。
适用场所：FG系列风管送风式空调机可广泛适用于小型超市、连锁店、宾馆、酒楼、餐厅、办公室、会议室等。
目 录一、产品型号表示方式补充代号 控制方式 静压类型 制冷量 电源类型 机组类型 风管送风式 ◇ 标准型号含义◇型号示例：FGR20H/A：表示名义制冷量为20kW的高静压风管送风式热泵型空调机组。
FGR20H/A(I)：表示名义制冷量为20kW的高静压风管送风式热泵型空调机组的室内机。
FGR20/A(O)：表示名义制冷量为20kW的风管送风式热泵型空调机组的室外机。
二、产品特点格力FG系列风管送风式空调机组，是本公司自主研制开发的新型商用吊顶式空气处理机组，它结合了中央空调的舒适、高档和小型分体家用空调机安装方便、灵活等优势。
它具有以下特点：◇标准化设计：同一制冷量室外机组可灵活配置高静压、普通静压、低静压三种室内机组，能满足不同送风需求，极为方便。
◇密封结构设计：独有的交错密封结构设计保证面板和箱体框架紧密结合，空气渗透量最小。
所有接缝完全采用特殊防潮垫片或橡胶密封。
在室内机高效过滤系统中采用特制低泄露率的过滤器框架。
◇排水方便：室内机底部接水盘一定斜度，保证全部排出冷凝水，防止水分积滞。
◇保温材料性能优良：室内机采用优质保温材料，防潮、不腐烂、不滋生细菌、不产生化学气体、不掉下碎屑、同时具有高热阻、隔噪音、避震动等性能。
◇运行可靠：采用全套优质制冷配件。
所有部件均经科学设计、精密加工，整个系统经严格试验检验，故机组性能优良，运行可靠，持久耐用。
◇高效节能：换热器采用亲水膜翅片，换热效率增加20％，缩小机组的体积，也减轻了机组的重量；优质的保温材料使保温效果提高了15％。
◇远距离送风：高静压配置的室内机，可实现远距离的风管送风。
◇室内空气品质好：机组送风管可接多个风口，使室内空气的温、湿度均匀，并且回风管可接入新风，提高室内空气的品质。
◇使用方便：机组结构设计科学，安装、检测、维修、保养极为方便。
适用场所：FG系列风管送风式空调机可广泛适用于小型超市、连锁店、宾馆、酒楼、餐厅、办公室、会议室等。
风机盘管选型及应用手册风机盘管作为中央空调系统的末端设备，在众多的公共场所采用，主要有如下优点：自成单元，调节灵活。
风机盘管为三档变速，且水路系统可根据用户室温设定情况，采取冷热水自动控制温度调节阀调节，从而使各房间可独立调节室温，以满足不同空调使用用户的需求。
可广泛应用半集中式的空调系统上，如宾馆、医院、公寓、别墅、办公大楼等处。
根据国标GB/T19232《风机盘管机组》机组命名表示方法如下：可选配件：电动二通阀二通阀电动阀是中央空调系统配套产品，由驱动器与阀体两部分组成，电动阀可与温控器配套使用，由温控器控制电动阀电机，使阀门开或关，实现管道冷水或热水的通或断，以实现温度的自动调节。
电动三通阀电动三通阀适用于把一种流体通过三通阀分成二路流出或是把两种流体经三通阀合并成一种流体的场合。
它通过改变水流量来调节、控制室内温度，是一种经济节能产品。
Y形过滤器Y形过滤器适用于各种供水系统、工艺水系统及工业冷却水系统，特别是24小时连续运行的不停机系统，可以滤去水中的各种机械杂质，确保系统设备的安全可靠运行。
球阀球阀是用带有圆形通道的球体作启闭件，球体随阀杆转动实现启闭动作的阀门。
球阀的启闭件是一个有孔的球体，绕垂直于通道的轴线旋转，从而达到启闭通道的目的。
系统原理图：卧式暗装风机盘管机组，它是由小型通风机、电动机和盘管（空气换热器）等组成的空调末端装置之一。
盘管管内流过冷冻水或热水时与管外空气换热，使空气被冷却去湿或加热来调节室内的空气参数。
机组内部的电机多为单向电容调速电机，可以通过调节电机输入电压使风量分为高、中、低三档，因而可以相应地调节机组的供冷（热）量。
机组结构：机组选型：选型注意事项：a、风机盘管国家标准的要求：风机盘管机组标准中规定了风机盘管的各项性能指标，现将部分内容摘录如下。
风机盘管机组标准主要性能指标：b、风机盘管风量一定，供水温度一定，供水量变化时，制冷量随供水量的变化而变化，根据部分产品性能统计，当供水温度为7℃，供水量减少到80%时，制冷量为原来的92%左右，说明当供水量变化时对制冷量的影响较为缓慢。

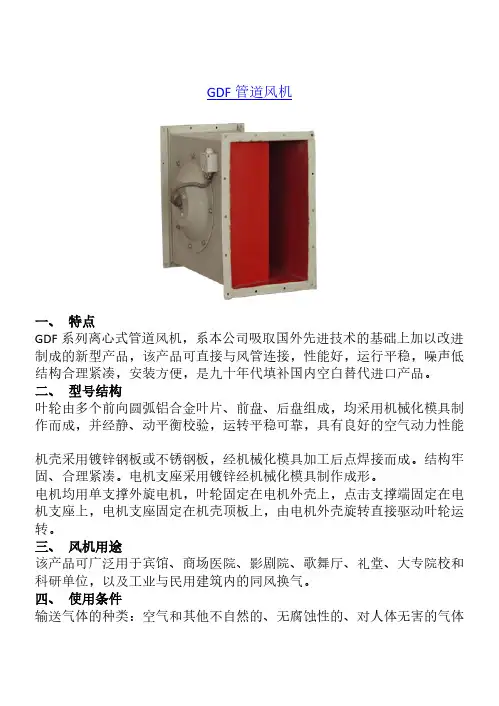

GDF管道风机一、特点GDF系列离心式管道风机，系本公司吸取国外先进技术的基础上加以改进制成的新型产品，该产品可直接与风管连接，性能好，运行平稳，噪声低，结构合理紧凑，安装方便，是九十年代填补国内空白替代进口产品。
二、型号结构叶轮由多个前向圆弧铝合金叶片、前盘、后盘组成，均采用机械化模具制作而成，并经静、动平衡校验，运转平稳可靠，具有良好的空气动力性能。
机壳采用镀锌钢板或不锈钢板，经机械化模具加工后点焊接而成。
结构牢固、合理紧凑。
电机支座采用镀锌经机械化模具制作成形。
电机均用单支撑外旋电机，叶轮固定在电机外壳上，点击支撑端固定在电机支座上，电机支座固定在机壳顶板上，由电机外壳旋转直接驱动叶轮运转。
三、风机用途该产品可广泛用于宾馆、商场医院、影剧院、歌舞厅、礼堂、大专院校和科研单位，以及工业与民用建筑内的同风换气。
四、使用条件输送气体的种类：空气和其他不自然的、无腐蚀性的、对人体无害的气体气体内的杂质：气体内不许有粘性物质，所含的尘土及硬颗粒物大于120mg/m3.气体温度使用范围：-20℃~80℃。
该系列风机仅使用在室内安装，并应按样本主视图方位安装，不得上下颠倒安装，不准侧立安装，否则会影响电机使用寿命。
如需装于室外，必须考虑电机的防雨措施。
五、设计选用说明该管道风机属前向多翼型离心通风机，在相同风量，分压情况下，其噪声比轴流风机低的多。
本系列风机的风量、风压、噪声等参数是根据许多工程实际需要提出的，广泛适用于公共场所的送、排风系统。
在该风机外壳顶面上标有出风方向的箭头，可避免反向安装，保证送、排风系列的下正常使用。
当被输送低温空气有可能造成机壳和管道外表面结露时，应设计保温层。
风机的噪声是在额定风量、风压未接风管时距进风口一米处测得的平均数，配有进、排风管，则噪声将有所衰减。
对于噪声要求较高的场合，应在进、排风管道上配置消声弯头或消声器。
风机配用单相（200v）电机的电源接线图放置在风机电源接线盒内。

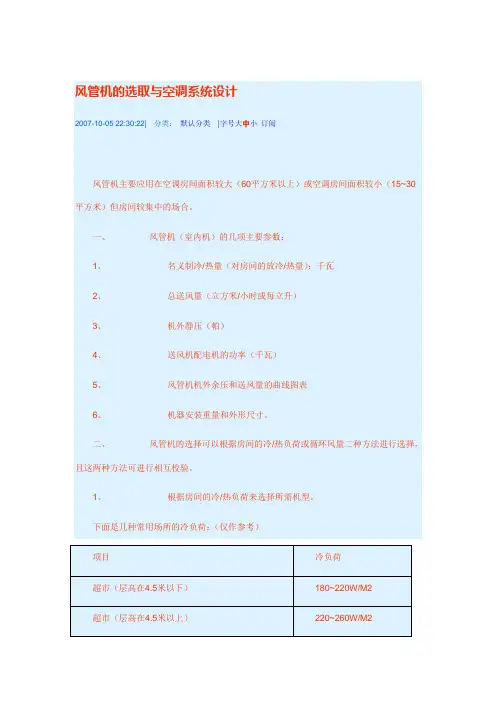

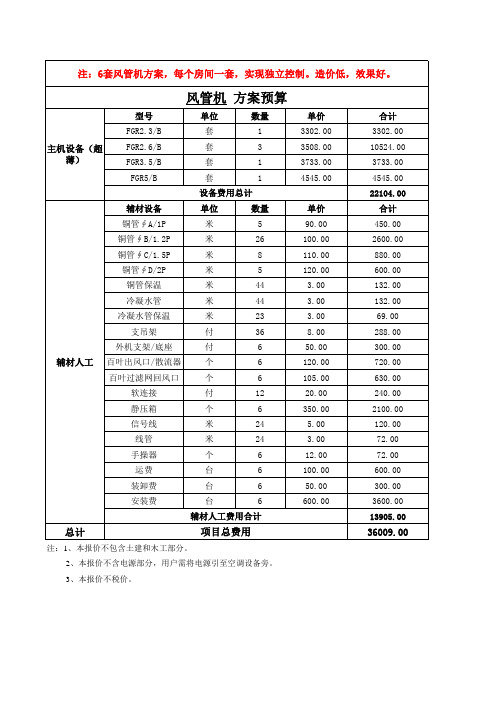

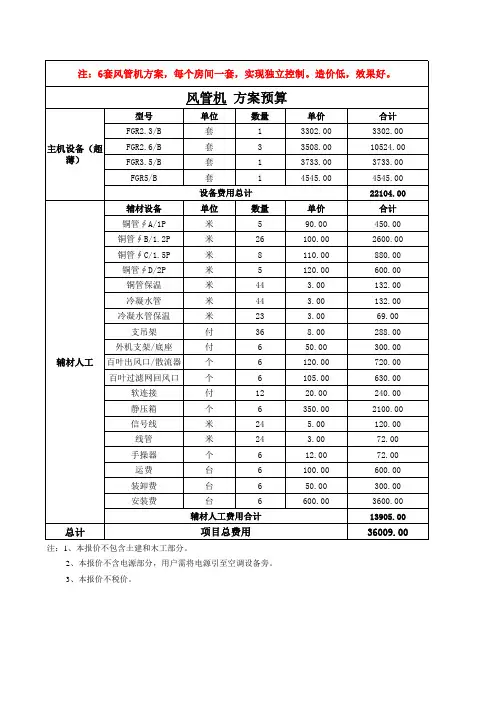

风管机的选取与空调系统设计2007-10-05 22:30:22| 分类：默认分类|字号大中小订阅风管机主要应用在空调房间面积较大（60平方米以上）或空调房间面积较小（15~30平方米）但房间较集中的场合。
一、风管机（室内机）的几项主要参数：1、名义制冷/热量（对房间的放冷/热量）：千瓦2、总送风量（立方米/小时或每立升）3、机外静压（帕）4、送风机配电机的功率（千瓦）5、风管机机外余压和送风量的曲线图表6、机器安装重量和外形尺寸。
二、风管机的选择可以根据房间的冷/热负荷或循环风量二种方法进行选择，且这两种方法可进行相互校验。
1、根据房间的冷/热负荷来选择所需机型。
下面是几种常用场所的冷负荷：（仅作参考）项目冷负荷超市（层高在4.5米以下）180~220W/M2超市（层高在4.5米以上）220~260W/M2灯饰区240~260W/M2 办公楼、写字楼110~120W/M2有一面外墙100~110W/M2 家居有二面以上外墙120~140W/M22、根据房间所需的循环风量选择机型房间总的循环风量可按下式进行计算：Q=n*A*B*HQ——总的循环风量n——房间的换气次数A——房间的长度B——房间的宽度H——房间的高度一些常用场所的换气次数（仅供参考）项目换气次数（n/h）一般办公室及住宅5~8大商场3~4厨房及餐馆30~40在我们用以上的某一种方法进行机器选型后，可利用另一种方法进行校验。
例如：在用方法一选择机器后，根据所选机器的风量，再利用方法二对换气次数进行较核，若换气次数在以上范围内，则说明所选空调可行。
三、风管机管道的计算在机器型号选定之后，进行风道设计时应注意以下几点：1、所给风机的风量、风压及风机的轴功率应满足以下条件：—————————————（1）式中：Nz——风机所需轴功率，WQ——风机输送风量，M3/hη——风机的全压效率（即风机本身的效率），取80~90%ηW——风机的机械效率（即联接效率），见下表传动方式电动机直联联轴器联接三角皮带传动ηW 100 98 95配用电动机功率NN=K*Nz———————————（2）式中K——电动机容量安全系数，常取为1.15~1.3在实际应用中，常根据机器名牌上给出的电动机功率根据（2）式求出Nz，再根据（1）式对所选用的风管机的风压、风量进行进一步的校核，以确保管路很长时能够有足够的风压。
