雕刻机软件安装教程

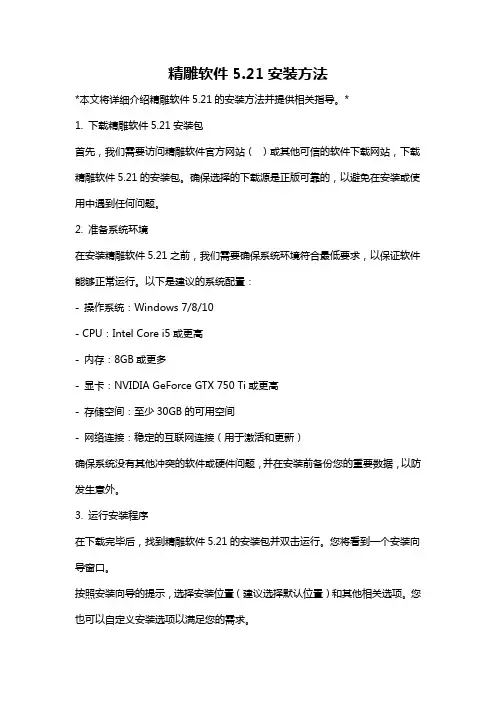

精雕软件5.21安装方法*本文将详细介绍精雕软件5.21的安装方法并提供相关指导。

*1. 下载精雕软件5.21安装包首先，我们需要访问精雕软件官方网站（）或其他可信的软件下载网站，下载精雕软件5.21的安装包。

确保选择的下载源是正版可靠的，以避免在安装或使用中遇到任何问题。

2. 准备系统环境在安装精雕软件5.21之前，我们需要确保系统环境符合最低要求，以保证软件能够正常运行。

以下是建议的系统配置：- 操作系统：Windows 7/8/10- CPU：Intel Core i5或更高- 内存：8GB或更多- 显卡：NVIDIA GeForce GTX 750 Ti或更高- 存储空间：至少30GB的可用空间- 网络连接：稳定的互联网连接（用于激活和更新）确保系统没有其他冲突的软件或硬件问题，并在安装前备份您的重要数据，以防发生意外。

3. 运行安装程序在下载完毕后，找到精雕软件5.21的安装包并双击运行。

您将看到一个安装向导窗口。

按照安装向导的提示，选择安装位置（建议选择默认位置）和其他相关选项。

您也可以自定义安装选项以满足您的需求。

点击“下一步”按钮，确认您的选择，并等待安装程序自动完成。

4. 注册与激活在安装完成后，您需要注册并激活精雕软件5.21才能正式使用。

打开精雕软件5.21并找到“注册”选项。

根据提示，填写您的个人信息并生成一个注册码。

访问精雕软件官方网站（）或其他指定的注册网站，将您的注册信息提交并获取激活码。

将获得的激活码粘贴到精雕软件5.21的注册界面，并点击“激活”按钮。

如果一切顺利，您将看到一条成功激活的消息。

5. 使用和更新现在，您已成功安装并激活了精雕软件5.21，可以开始使用了。

在初次使用时，您可能需要阅读软件的使用手册或参考网上的教程来熟悉和学习如何使用精雕软件5.21。

掌握基本操作和功能后，您可以开始使用该软件进行各种加工设计工作。

定期检查精雕软件官方网站或软件内的更新提示，以获取最新的更新和功能改进。

版权归意达科技李东强所有，违者必究！1、打开安装光盘→→进入“Type3V4200”文件→→“SETUP.EXE”后双击。

2、进入如下安装状态。

版权归意达科技李东强所有，违者必究！3、单击.“Next”→如下。

版权归意达科技李东强所有，违者必究！5、单击“Browse”选择安装路径后单击“Next”如下。

版权归意达科技李东强所有，违者必究！7、继续单击“Next”如下。

版权归意达科技李东强所有，违者必究！9、去掉第二个和第四个的选择，然后单击“Next”如下。

版权归意达科技李东强所有，违者必究！注：如出现下列情况，请直接关闭此对话框。

出现以下情况，请您单击“是”。

版权归意达科技李东强所有，违者必究！10、开始复制安装应用软件，继续单击“Next”如下。

11、单击以上界面中的“NO，”然后单击“Finish”。

安装完成以上步骤后，请把安装盘中“EXE”文件夹复制后覆盖（以上第四步所安装的路径处）“EXE”文件夹。

如下：版权归意达科技李东强所有，违者必究！12、覆盖完后，从开始菜单打开“Type3(4.2.0.0)”如下：版权归意达科技李东强所有，违者必究！13、添加CNC机器如下：版权归意达科技李东强所有，违者必究！14、选择“Fanuc 16M/Fanuc OM”点击加入如下：15、点击上步中“确定”如下：版权归意达科技李东强所有，违者必究！16、设置所有参数以上图为准。

后点击“后处理器”如下：17、所有参数以上图为准。

然后进入以下界面后按“F10”：版权归意达科技李东强所有，违者必究！版权归意达科技李东强所有，违者必究！18、设置参数如下图：（注：根据购买机子型号的不同来设置参数，以上参数只针对1212型雕刻机。

）版权归意达科技李东强所有，违者必究！版权归意达科技李东强所有，违者必究！版权归意达科技李东强所有，违者必究！19、设置完以上参数后，继续打开“Type3”如下：版权归意达科技李东强所有，违者必究！20、从更改项打开可雕刻页如下：(注：以上参数只针对1212型雕刻机)《安装完成》版权归意达科技李东强所有，违者必究！谢谢使用啄木鸟雕刻机！。

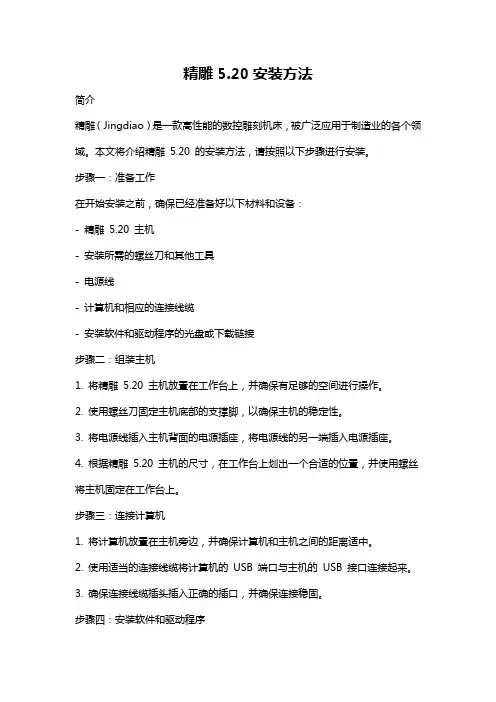

精雕5.20安装方法简介精雕（Jingdiao）是一款高性能的数控雕刻机床，被广泛应用于制造业的各个领域。

本文将介绍精雕5.20 的安装方法，请按照以下步骤进行安装。

步骤一：准备工作在开始安装之前，确保已经准备好以下材料和设备：- 精雕5.20 主机- 安装所需的螺丝刀和其他工具- 电源线- 计算机和相应的连接线缆- 安装软件和驱动程序的光盘或下载链接步骤二：组装主机1. 将精雕5.20 主机放置在工作台上，并确保有足够的空间进行操作。

2. 使用螺丝刀固定主机底部的支撑脚，以确保主机的稳定性。

3. 将电源线插入主机背面的电源插座，将电源线的另一端插入电源插座。

4. 根据精雕5.20 主机的尺寸，在工作台上划出一个合适的位置，并使用螺丝将主机固定在工作台上。

步骤三：连接计算机1. 将计算机放置在主机旁边，并确保计算机和主机之间的距离适中。

2. 使用适当的连接线缆将计算机的USB 端口与主机的USB 接口连接起来。

3. 确保连接线缆插头插入正确的插口，并确保连接稳固。

步骤四：安装软件和驱动程序1. 插入安装软件和驱动程序的光盘，或打开下载链接获取相关软件和驱动程序。

2. 运行安装程序，并按照提示进行操作。

3. 在安装过程中，确保选择正确的操作系统和版本，并根据需要进行其他配置。

4. 完成安装后，重启计算机以使配置生效。

步骤五：测试和调试1. 打开安装好的软件，并通过连接线缆与主机进行连接。

2. 确保软件连接到了正确的主机，并检查主机和计算机之间的通信是否正常。

3. 进行简单的测试任务，如打印一张简单的图案或进行简单的雕刻操作。

4. 观察测试结果，如果一切正常，则说明安装成功。

注意事项- 在进行安装和操作过程中，务必注意安全事项，并遵循所有相关的操作规范和操作指导。

- 如果在安装过程中遇到任何问题，建议及时与厂家联系并寻求技术支持，以免影响安装进程和设备的正常运行。

结论精雕5.20 是一款高性能的数控雕刻机床，安装过程相对简单。

如何安装type3一.安装type31．把光盘放入光驱中2．打开“我的电脑”，选择光盘并双击，首先安装“虚拟端口”选中直接双击安装就行3．双击“TYPE3V4200”4．双击“SETUP”5．单击“NEXT”6．单击“YES”7．单击“NEXT”8．单击“NEXT”9．单击“NEXT”10．单击“NEXT”11．单击“NEXT”12．单击“NEXT”13．单击“FINISH”,电脑重新启动二．解压1．打开“我的电脑”，选择光盘并双击2．双击“TYPE3V4200”3．双击“crack1”4．单击“APPLY”5．单击“确定”6．双击“crack2”7．单击“APPLY”8．单击“确定”，此时解压已经完成三．改“后处理器”1．回到桌面，双击type3图标2．点“加入机器”前面的加号“+”3．点“CNC机器”前面的加号“+”4．选择“Fanuc 16M/Fanuc 0M”5．单击右下角的“加入”6．单击第一个“确认”7．单击右边的“后处理器……”8．把滚动条往下拉，将Nmax=999999中的6个“9”改为10个“9”9．把滚动条往下拉，将HeadpcrSz0=p中的“p”改为大写“O1”(O是大写字母O，1是数字1)HeadpcrSz1=G91 G28HeadpcrSz2=t 把等于号“=”后面的内容HeadpcrSz3=M6 “G91 G28”“ t”“ M6”删除保留等号．10. 将EndpcrSz0=M17中的“17”改为“05”11．单击右上角的“确认”12．将最小X：-200.000mm 最大：200.000mm改为：-3000.00mm改为：3000.00mm 最小Y：-200.000mm 最大Y：200.000mm改为：-3000.00mm改为：3000.00mm13．单击“确认”14．单击“退出”（此时会自动弹出type3界面）四．更改可雕刻页及选项（根据自己的机型具体设置，宽度与高度设为机器实际加工台面的尺寸，不同机型深度设置一样，下面以 CP1325Y 机型为例）按键盘F10，需更改以下参数a.通用取消步数：10改为30自动保存：20改为3单击“声音”：将勾号去掉b.显示单击“显示浮雕”：将勾号去掉c.可雕刻页宽度改为“1300mm”（L）左留边：0mm（R）右留边：0mm高度改为“2500mm”（B）底留边：0mm（T）顶留边：0mm深度改为“150mm”顶边：0mm底边：0mmd.计算参数：单击“人工”，使其选中，0p1中0改为“2”，确认。

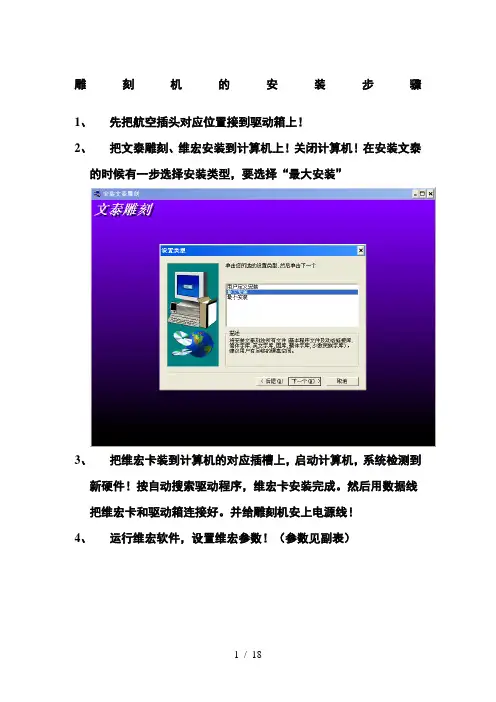

雕刻机的安装步骤1、先把航空插头对应位置接到驱动箱上！2、把文泰雕刻、维宏安装到计算机上！关闭计算机！在安装文泰的时候有一步选择安装类型，要选择“最大安装”3、把维宏卡装到计算机的对应插槽上，启动计算机，系统检测到新硬件！按自动搜索驱动程序，维宏卡安装完成。

然后用数据线把维宏卡和驱动箱连接好。

并给雕刻机安上电源线！4、运行维宏软件，设置维宏参数！（参数见副表）5、打开文泰三维雕刻，设计图样或打字，然后选择相应的方式制作路径，2D用来铣底，一般选择“平底尖刀”：设置参数如：刀具选择如：其中角度A的设置方法为：使用刀具角度的一半（可更改）；宽度W2为刀尖大小（可更改）；宽度W1为3.175（不可更改）。

并且雕刻方式和二次加工方式所选的刀具要和所使用的刀具一致.其中重叠率就是重叠的部分所占整个刀具（刀尖直径w2）的比例。

重叠率越高产品的底面越光滑，但相对时间越长。

一般在30%——60%之间，当然还得根据产品的多少和客户要求的质量自己随机应变。

作出的效果如：放大后为：然后保存雕刻路径注意保存前应该把文件放到页面的左下角以节约材料：点安“查找”，选择保存的位置，取名字保存，抬刀距离一般为5-10MM，设置数值越大，消耗时间越长，但是一般不要低于2MM。

保存类型应该为.nc格式然后打开维宏图标如上图！“自动”面板的空白处单击鼠标右健，选择“打开并加载”，选择刚才保存的文件。

然后设定原点，利用“手动面板”中的参数设定：把工件坐标清零：首先仿真（F8）已确认加载的图形是正确的。

加工速度一般对新机器来说应该在1500的50%-70%左右。

然后点按开始：完成后结束任务。

6、字体越小，选择的刀具越小，如果需要铣大字，可选择：（在刀具盒内为：“切刀1.5X4”）7、文泰中选择“割”，用来切割图形及文字：对话框如：其中雕刻深度为材料的厚度（即所要切割的厚度），刀具一般选择“直刀”：所做效果如：不光滑，在选择逆时针试一下：保存路径的方式和“2D”保存方式一样，在维宏中的操作也一样。

如何安装及使用文泰雕刻软件文泰雕刻软件在啄木鸟雕刻机中的应用一.如何安装文泰雕刻软件:1( 打开光盘，找到文件setup.exe并双击，选择“简体中文”语言进行安装。

2( 单击“下一个”——>>“是”——>>选择安装路径，单击“下一个”——>> “下一个”——>> “下一个”——>> “下一个”，系统自动安装所需文件，文件复制完，单击“结束”，软件安装完成。

一(设置“文件尾”:回到桌面，双击“文泰三维雕刻软件”图标，单击“下次启动不显示”，使其选中，单击OK，输入机器台面大小:(如RS6590，则输入宽:650毫米高:900毫米)，选择“纵向”，单击“创建新文件”，进入软件界面。

单击“保存雕刻路径”按钮——>>单击“设置”——>>单击“自定义文件尾”，使其选中——>>单击“设置”，弹出文本框，在其中输入:M17M30%输入完成，单击“确定”——>>单击取消——>>更改设置完成。

二(使用文泰的加工方法:1(双色板标牌(胸牌，科室牌，房号牌等)使用“计算二维路径”,雕刻方工有“水平铣底”，“纵向铣底”，“勾边”，“环形铣底”。

2(三维立体雕刻(有机，PVC，密度板等)使用“计算三维雕刻路径”。

3(各种材料的切割使用“割”(可用于有机玻璃，雪弗板，双色板，ABS板，密度板，铝塑板，防火板等材质的切割加工)。

五(制作实例:1(切割立体字单击屏幕右侧的按钮，输入需要加工的文字，将其选中，在选择字体，再选择“图形”——>>“修改图形大小”，可改变文字的大小。

将文字打散，单击“高级功能”——>>镜象，将字反过来。

(透明有机可省略此步骤)。

排版，注意的是各笔划之间的间隔必须大于切割刀具的直径，否则会出现“连体”的情况选中排好的文字，单击，弹出:参数设置:1( 选择加工的刀具。

雕刻机控制系统维宏（ncstudio）软件安装1.打开ncstudio5.4.49文件夹，双击安装程序Setup.exe 开始安装。

按着提示一直下一步一直到安装结束。

2.关闭计算机，打开电脑盖，把控制卡插入PCI插槽，并用白色数据线把电脑和机器连接起来。

(注意连接数据线是，机器电源一定要关闭，插拔控制卡时，电脑一定要关闭)3.重新打开计算机，等待出现驱动提示窗口点击安装（可根据需要选择安装目录）4.安装完成之后，打开控制软件ncstudio5.4.495.如果双击ncstudio5.4.49 软件图标打开软件时，出现窗口提示‘硬件安装失败’时，请进行一下操作。

（我的电脑—属性—硬件—设备管理器—数控适配器网络和计算机加密解密控制器（看这个地方是不是有黄色感叹号如果有的话就说明缺少驱动需进行一下操作）更新驱动程序---自动安装软件---下一步直到驱动安装成功。

（驱动安装成功之后黄色感叹号会自动消失）6.双击桌面软件图标ncstudio5.4.49,打开软件。

7.接下来进行参数设置。

（下面是以方轨6090为例参数设置）加工参数设置：设置完了一定要点击应用！！！厂商参数设定：密码为（ncstudio）设置好了之后一定要点击应用！！(请注意机器配置不同这里设置的厂商参数是不同的)以上仅供参考。

手动控制机器鼠标点击X—，X+,Y-.Y+,Z-,Z+, 机器会往对应的方向运行。

8.具体软件操作说明参考维宏软件手册。

Artcam 刀具路径编辑软件安装1.解压artcam安装软件文件夹，解压之后打开“artcam安装软件”—“Artcam.2008.Pro.简体中文版.立体浮雕”--- 双击图标进行安装。

选择chinese（Simplified），点击OK。

然后一直点击下一步按着提示安装。

2.软件安装成功之后，不要急着打开artcam 软件，重新双击打开“artcam 安装软件”文件夹----“artcam2008 破解”---Crack---“Program Files”---“Artcam2008”---“Exec”--复制这两个图，粘贴到artcam2008 安装文件夹下。

精心整理上海创艺雕刻机维修部—雕刻机软件安装说明书（操作说明书）
软件安装：1.解压软件包5.449或5.4572.打开5.449或5.457文件夹双击安装程序Setup.exe开始安装....安装结束选择关闭
计算机3.拆开电脑盖把控制卡插入PIC插槽并把数据线连接上4.打开计算机，等待出现驱动提示窗口点击安装（可根据需要选择安装目录）
安装结束打开控制软件ncstudio5.449或5.457调整机器内部参数即可使用（注意：连接数据线时机器电源一定要关闭插拔控制卡时电脑一定要关闭）
系统参数修改：1.加工参数2.厂商参数步进机参数参考图片A和B
伺服参数松下A4A5详见公司内部手册
厂商参数密码：ncstudio
方向修改：1.点击系统参数按住alt+ctrl+shift鼠标双击加工参数四个字找到+轴输出方向修改相应轴1的正反值
回机械原点不是越勤越好，只要保证软件操作和机器同步大可不必经常回，一个星期回一次机械原点就可以（延长限位开关使用寿命）
操作要点：
1.铣台面
方法一：A.操作-回机械原点-全部轴-点击Y+和X+10mm再把Z轴方向刀尖降到和台
面一样平B.点击工件坐标下面的三个数值全部清零
C.把Z轴抬高10mm
D.把进给速度调到15%左右
E.点击开始
方法二：使用作图软件做一个台面路径
2.雕刻加工
A.把机器运行到左下角点击Y+和X+10mm再把Z轴方向刀尖降到和台面一样平
B.
C.
仿真
4.
损坏。

刀提示）稳定性不够客户可视情况选择安装
如有其它问题请跟我们客服联系；。

力雕雕刻机操作流程A文泰安装：把雕刻机配带的光盘放入光驱→→→点击→→→再点击→→→打开“文泰雕刻”文件夹→→→点击→→→点击下一步（选择最大安装）直到安装完成。

B控制卡安装：打开光盘软件中的“PCI5.451雕刻管理”文件夹→→→点击安装完成→关闭电脑→打开电脑主机箱把控制卡插到PCI插槽上并固定好→电脑开机→进入XP系统后会提示“发现新硬件”→直接点.下一步自动安装完成。

C控制卡参数设置：1.打开桌面上的图标进入控制操作系统先进行设置参数→→→点击{系统参数蓝色模拟屏上面}2.点击{加工参数}（1）手动参数：手动低速：1000 毫米/分钟手动高速：丝杠3000毫米/分钟齿条机5000-8000 毫米/分钟（2）自动参数：空程速度：丝杠机2500 毫米/分钟齿条机5000毫米/分钟加工速度：丝杠机：500-3000毫米/分钟G00指令的速度齿条机：1000-8000毫米/分钟G01、G02、G03等加工指令的差补速度根据材料的厚度选择适当的加工速度口使用缺省速度放弃加工文件中制定的速度，使用上面设置的系统缺省速度。

口使用缺省转速放弃加工文件中制定的主轴转速，使用认为设置的系统缺省主轴转速。

√速度自动适应优化允许系统根据加工工件的连接特性，对加工速度进行优化。

√IJK增量模式圆弧编程中（G2；G3语句）圆心参数（IJK）为相对于起点的增量。

口使用Z向下速度，下刀速度为1000毫米/分钟口优化Z向提刀速度（提到时采用空程速度）√空程（G00）指令使用固定进给倍率100%口暂停或者结束时，自动停止主轴（需要重新启动）口X轴镜像口Y轴镜像3.点击{厂商参数} 口令输入{NCSTUDIO}点击确定（1）工作台面行程：设置工作台面行程空间：如果机床运动超出此范围，则系统提示软限位报警（回机械原点后生效）。

警告：该值在出厂时已经设置好，请勿擅自修改。

起点（机械）坐标：X方向0 毫米Y方向-1200毫米Z方向-80 毫米终点（机械）坐标：X方向1200 毫米Y方向0 毫米Z方向0 毫米注意：修改工作行程需要重新启动程序！（2）电机参数：X轴______毫米/脉冲Y轴______毫米/脉冲Z轴______毫米/脉冲Z轴最大速度：丝杠机2000齿条机3000加工速度：设定单轴加速度：丝杠机300齿条几400设定弯道加速度：丝杠机400齿条机600注意：修改工作行程需要重新启动程序！（3）加速度：参数一般在出厂时已经调整好，不恰当地设置参数会引起加工误差，甚至导致机床损坏。

雕刻机软件的安装一TYPE3安装方法：首先在D盘新建一个文件夹，文件名是“TYPE3”。

把光盘中“TYPE34.rar”复制并解压。

如下图：打开“TYPE34”文件，打开“TYPE3V4200”文件，双击“SETUP.EXE”，开始安装TYPE3。

点击“Next”-----“yes”----点击“Next”，-----“Next”--- , -----“Next”--- , -----“Next”--- 进入到以下安装界面：然后，回到安装文件夹，对TYPE3进行解密。

打开“CRACK1.EXE”，点击“Apply”，解开第一把锁。

打开“CRACK2.EXE”，点击“Apply”，解开第二把锁。

返回到上级目录，同样方法，解开这里面的“CRACK1.EXE”，“CRACK2.EXE”，把该文件夹中的“数控雕刻机.MAC”文件复制，粘贴到C:\Vision\POSTPRO 文件夹里。

安装完成！双击桌面上的“TYPE3 4.2.0.0”快捷方式，加入机器，选择“数控雕刻机”，加入，并确认修改参数，如下表：点击确认。

退出设置机器。

电脑会自动进入TYPE3程序。

“TYPE3”安装完毕！！！二AatCAM7.0的安装方法首先在D盘建一个文件夹，文件名是“ArtCAM7.0”。

把光盘中“pdxdac7.0.rar”复制并解压到里面。

打开“pdxdac7”文件夹，双击“install.exe”开始安装，选择Next Next Next 出现下面界面：选择“Chinese”，点击“Next”。

到安装完毕。

回到安装文件夹，如下图：打开“PARADOX”文件夹复制“patch.exe”，粘贴到C:\Program Files\ArtCAMPro 7000\Exec文件夹里面，如下图：打开“patch.exe”点击“Apply”，然后选择关闭对话框。

安装完毕！三32M DSP的安装方法：首先在D盘新建一个文件夹，文件名是“DSP”。

文泰雕刻软件的安装及设置文泰雕刻软件的安装及设置1、文泰雕刻软件的安装首先将随机软件光碟插入电脑光驱，进入光盘后，找到“文泰雕刻2004版”文件夹，双击打开该文件夹。

双击带电脑图标的“Setup”安装文件，软件默认安装语言为“简体中文”，单击“确定”启动安装程序；单击“下一步”，单击“是（Y）”弹出“选择目标位置”窗口，若直接单击“下一步”软件默认安装在C盘根下，根据实际情况，我们建议最好更不要装在C盘下,请先单击旁边的“浏览”，将安装路径改为“D：/Artcut6”，即将雕刻软件安装在D盘的“artcut6”文件夹中(当然,你可根据实际把软件装入E盘……)，单击“确定”返回，再单击“下一步”弹出“设置类型”窗口，这时请选择“最大安装”选项，单击“下一步”；再次单击“下一步”，开始软件安装进程，当进度条显示100％后，软件安装完成。

2、文泰雕刻软件的设置为了能使雕刻工作顺利进行，启动“文泰雕刻软件”后还必须进行一些必要的设置。

㈠雕刻刀具的识别、刀具库的建立。

请参考后面相关内容。

㈡单击“割”弹出“割字”窗口，确定它们被正确设置如下：刀具补偿三维路径㈢单击“G”图标（在“雕”的右边）弹出“将雕刻结果保成文本文件”窗口（我们以后在文泰中算好的雕刻路径文件将通过此项输出到DSP控制软件）①“配置文件列表”中选择：标准G代码②抬刀距离：根据雕刻材料、切割方式而定，后面有论述。

③单击“设置”，再单击“配置原点和坐标”，内容设置如下：原点位置：1 水平方向：X Z轴向下：负DSP手柄驱动程序的安装在安装手柄驱动程序之前，请先将随机光碟中的“盛意华宇DSP 操作系统”文件夹拷入D盘中，再用随机配的USB传输线把电脑和DSP手柄连接起来。

这时系统会提示“发现新的硬件”并弹出“找到新的硬件向导”窗口，单击并选中“否，暂时不”，单击“下一步”，单击并选中“从列表或指定位置安装（高级）”，单击“下一步”，选中“在搜索中包括这个位置”，再单击边上的“浏览”，找到刚拷贝到D盘中的该文件夹下的“手柄USB驱动”，单击“确定”返回；这时单击“下一步”，再次单击“下一步”，直至出现“完成”，单击它结束整个USB手柄驱动的安装过程。

雕刻机操作说明第一篇：雕刻机操作说明.安装软件：1），文泰安装：直接将光盘中的文泰拷入D：/根目录下即可2），维宏控制系统：将安装文件考入D盘后点击Setup.exe安装软件。

安装完毕后，关掉计算机，然后将维宏数控卡插入电脑主板的PCI 插槽，重新启动计算机，寻找维宏卡的驱动程序，然后打开维宏软件，在其中系统参数里边加工参数做相应的调整，★ 最重要的还是要调整厂商参数（密码：ncstudio）里边的电机参数X=0.003125Y=0.003125 Z=0.003125 即可正常使用。

2.文泰中做路径：1）2D雕刻：在此路径中可以根据你要雕刻的字或者是图形的大小选择相应的刀具。

在做路径的时候一定要仔细察看是否有哪一环节出错后者是丢掉，一般都用阴刻，1.雕刻深度：这要看你的雕刻材料，是否上漆来确定一般我们刻双色板不上漆的情况下可以是：0.1 上漆的情况下可以是0.3 也可以看情况在雕刻过程当中做适当的调整。

2.雕刻方式：一般是选择水平铣底，有时候针对不同的图形可以选择其他的雕刻方式如可以用勾边。

3.选择刀具：这个可以根据不同的文字或者图形选择最适合的刀具一般情况下铣底双色板用平底尖刀或者是切刀，亚克力还可以用麻花刀，薄一点的可以用尖刀这要看你要雕刻的具体内容而定着这里没法详细的解释4.重叠率：其中第二次雕刻方式下的重叠率没有作用（因为是只勾一次边固没有重叠率一说）一般重叠率在30% 左右5.第二次加工方式的刀具的选择一般要和第一次的相同但是：★ 在特殊情况下在提高我们的加工效率的情况下可以适当的改变刀具的大小1）在笔划很细的地方做不上路径 1.可以在第一个雕刻方式（铣底）刀具不变的情况下可以适当的改小第二次加工方式（勾边）刀具（越接近第一次得越好），这这个时候不要随意的改小刀具不然就和实际的图形差距太大。

2.也可以利用节点编辑对做不上路径的部位做一下调整。

2）如果是像黑体或者是笔划差不多粗细的情况下也可以直接第一次加工方式用勾边，如果第一次勾边勾完后笔划的中间还有一部分没有雕刻，这样可以再用第二次勾边此时就不能用和第一次勾边同一把刀了，应该把刀具相应的改大。

刻字机软件安装及使用注意事项
打开光盘，在光盘里找到文泰文件夹，打开文泰文件夹，找到SETUP.EXE。

双击SETUP.EXE，按照对话框提示“下一步”，一步一步点击下去，直到软件安装完成。

最终桌面上有，使用文泰软件，双击‘文泰三维雕刻软件’出现
根据您的要求，自己设计所需刻字
的页面大小，点击‘创建新文件’，出现如下图，在对话框中输入汉字或图像，编辑好
下一步是选中所要刻内容，并点击‘刻绘输出’按钮标识，如下图
点击‘刻绘输出’按钮，出现如下提示框：
在这个对话框中，根据材料大小，我设置‘材质宽、材质长’如下图：
设置输出端口：（使用串口COM1,,,,USB2.0是COM2）点击‘设置’按钮，出现如下：
设置好后，点击“确认”按钮。

设置好所有参数，我们回到“刻绘输出”对话框，机器定位原点，然后点击“刻绘输出”按钮，如下图：
等待东西刻出，在此过程中注意，机器走纸。

注：
使用USB接口线，需要安装USB端口软件，先在光盘中找到‘新绘图仪USB驱动’
双击‘软件’出现如下图：
点击‘INSTALL’按钮，直到软件安装完成，点击‘确认’按钮，如下图：
回到电脑桌面，设置端口，右击‘我的电脑’找到‘管理’并点击，出现如下图：
点击“设备管理”，出现下图：
点击右边的‘端口’，设置‘USB-SERIAL CH340(COM3)’改成COM2,右击‘USB-SERIAL CH340(COM3)’点击属性，在对话框中选中‘端口设置’，点击‘高级’按钮，选择COM2,点击确认。

欢迎使用刻字机，如在使用过程中出现问题，及时联系厂家，我们将及时为你解决！！！。

雕刻软件说明书安卓版亲爱的用户：一、安装与启动1. 请确保您的安卓设备已连接至互联网。

2. 在应用商店搜索“雕刻软件”，并安装。

3. 安装完成后，桌面图标启动软件。

二、界面介绍1. 主界面：展示已创建的雕刻作品、模板库、雕刻设置等。

2. 模板库：提供丰富的雕刻模板，您可以根据需求选择使用。

3. 雕刻设置：调整雕刻速度、深度、雕刻路径等参数。

4. 雕刻作品：展示已完成的雕刻作品，您可以在这里查看、编辑或删除。

三、基本操作1. 创建新作品：主界面下方的“+”按钮，选择模板或自定义创建。

2. 编辑作品：作品缩略图，进入编辑界面，调整雕刻参数、路径等。

3. 雕刻：在编辑界面“开始雕刻”按钮，软件将自动进行雕刻操作。

4. 暂停/停止雕刻：在雕刻过程中，“暂停”按钮暂停雕刻，“停止”按钮结束雕刻。

四、注意事项1. 请确保雕刻机已正确连接至安卓设备。

2. 在雕刻过程中，请保持设备稳定，避免晃动。

3. 根据雕刻材料的不同，请选择合适的雕刻速度和深度。

4. 如遇问题，请及时联系我们客服，我们将竭诚为您服务。

希望这份说明书能帮助您更好地使用我们的雕刻软件。

如有任何疑问或建议，请随时与我们联系。

祝您雕刻愉快！雕刻软件说明书安卓版五、高级功能1. 多语言支持：软件支持多种语言，您可以根据需求在设置中选择合适的语言。

2. 云存储：您可以将雕刻作品至云端，方便随时随地进行查看、编辑或分享。

3. 社交分享：支持将雕刻作品分享至社交媒体，与朋友分享您的创意。

4. 技术支持：提供在线技术支持，您可以通过软件内的帮助中心获取帮助。

六、常见问题解答1. Q：软件支持哪些雕刻机？A：软件支持市面上主流的雕刻机，请确保您的雕刻机已正确连接至安卓设备。

2. Q：如何提高雕刻精度？A：建议使用高精度的雕刻机，并确保雕刻过程中设备稳定。

同时，可以适当降低雕刻速度和深度，以提高雕刻精度。

3. Q：如何导入自定义图案？A：在编辑界面，“导入”按钮，选择本地图片或从云端的图案，即可导入自定义图案进行雕刻。

文泰雕刻软件的安装及参数设置仅限济南精锐雕刻机一文泰雕刻软件的安装 l:把安装光碟放入光驱等一二分钟会自动跳出选择设置语言对话框请选择简体中文选项再点击确定。

2:出现安装文泰雕刻画面时点击下一步会出现软件许可证协议对话框这时点击是。

当出现选择目标位置对话框时把目标文件夹改成的D:artcut6或其它路径这时会出现设置类型对话框请选择最大安装再点击下一步安装软件。

等待到100安装完毕后再点击完成就行了。

二文泰雕刻软件的参数设置 l打开文泰雕刻软件点击菜单栏中的保存雕刻路径按钮这时会出现将雕刻结果存成文本文件对话框将配置文件列表选项改成标准G代码再点击此对话框右上角的设置按钮这时会出现输出配置文件设置对话框将此对话框中的配置文件基本信息菜单栏中的文件格选项改成G代码格式其它不改。

再将此对话框中的配置原点与坐标菜单栏中Z轴向下选项改成正其它不改。

最后点击确定就行了。

2:如将此对话框中的配置原点与坐标菜单栏中Z轴向下选项改成正后雕刻机进行雕刻时Z轴没有雕刻深度、不停打点或者一直往下栽刀那就把此选项改成负。

济南精锐雕刻机控制系统的安装及参数设置一精锐雕刻机控制系统的安装 l:把安装光碟放入光驱打开我的电脑再打开光驱文件打开NCSTUDIO控制系统 V5.4.49 中文 Setup。

双击Setup安装就开始了。

点击下一步再点浏览将目的文件夹改为D:NCSTUDIO控制系统 V5.4.44或其它路径。

一直点击下一步。

点击立即重起计算机。

2等电脑重起后系统就发现新硬件并要求装驱动。

选是仅这一次点击下一步选自动安装等驱动装完了点击完成就可以了。

二济南精锐雕刻机控制系统的设置 1打开桌面上的NCSTUDIO运动控制系统进入NCSTUDIO控制系统的界面打开参数设置栏进行设置。

设置如下 1首先进入加工参数设置在加工参数中把暂停或结束时自动停止主轴项打勾。

2然后进入厂商参数设置密码NCSTUDIO进入后输入你所购买机器的工作台面大小。

上海创艺雕刻机维修部—雕刻机软件安装说明书(操作说明书)软件安装:1、解压软件包5、449或5、457 2、打开5、449或5、457文件夹双击安装程序Setup、exe 开始安装、、、、安装结束选择关闭计算机3、拆开电脑盖把控制卡插入PIC插槽并把数据线连接上4、打开计算机,等待出现驱动提示窗口点击安装(可根据需要选择安装目录)安装结束打开控制软件ncstudio5、449或5、457调整机器内部参数即可使用(注意:连接数据线时机器电源一定要关闭插拔控制卡时电脑一定要关闭)系统参数修改:1、加工参数2、厂商参数步进机参数参考图片A 与B伺服参数松下A4 A5 详见公司内部手册厂商参数密码:ncstudio方向修改:1、点击系统参数按住alt+ctrl+shift 鼠标双击加工参数四个字找到+轴输出方向修改相应轴1的正反值回机械原点不就是越勤越好,只要保证软件操作与机器同步大可不必经常回,一个星期回一次机械原点就可以(延长限位开关使用寿命)操作要点:1、铣台面方法一:A、操作-回机械原点-全部轴-点击Y+ 与X+ 10mm 再把Z 轴方向刀尖降到与台面一样平B、点击工件坐标下面的三个数值全部清零C、把Z轴抬高10mmD、把进给速度调到15%左右E、点击开始方法二:使用作图软件做一个台面路径2、雕刻加工A、把机器运行到左下角点击Y+ 与X+ 10mm 再把Z轴方向刀尖降到与台面一样平B、点击工件坐标下面的三个数值全部清零C、手动把Z轴抬高10mm快捷键F7D、把进给速度调到15%左右E、打开并装载加工文件点击仿真(快捷键F8)在窗口查瞧文件就是否正确,倘若没有提示什么错误就关闭仿真点击开始运行(快捷键F9) F、正常运行后可调快经给速度说明:始终保持对刀的起始点(又称工作原点)距离机械原点有5~10mm 的距离机器维护:1、水箱每天开机前检查通水情况2、导轨与丝杆经常清理3、轨道与丝杆每周加一次机油或润滑脂0号(黄油与低级固脂油不能使用)4、机器运行到左右或前后边缘位置时要点动慢运行防止硬件撞击受损造成不必要的损坏。

雕刻机的安装步骤1、先把航空插头对应位置接到驱动箱上！2、把文泰雕刻、维宏安装到计算机上！关闭计算机！在安装文泰的时候有一步选择安装类型，要选择“最大安装”3、把维宏卡装到计算机的对应插槽上，启动计算机，系统检测到新硬件！按白动搜索驱动程序，维宏卡安装完成。

然后用数据线把维宏卡和驱动箱连接好。

并给雕刻机安上电源线！4、运行维宏软件，设置维宏参数！（参数见副表）5、打开文泰三维雕刻，设计图样或打字，然后选择相应的方式制作路径，2D用来铳底, 般选择“平底尖刀M|[S]| r 凰I |计堕二球囹&|q|R同[T艇纹园应二际顽―Z I又u丈里二也可虬小主* 二j美网寻一二I a I . I I I “ I i i P i i i i I i i i ■ I" i ■ i i I i I i I P* i I i i I i i ■ i _——一-箕二掘制酎,蜀走前混4天回［。
