卫生间局部等电位联结做法推荐中建八局青岛公司二○一五年十一月近日，频频曝出住宅楼电热水器漏电惨案，可见住宅楼的安全用电关系到千家万户的大事，采用总等电位联接和局部等电位联接是很重要的措施。
而卫生间内局部等电位联结是将卫生间内的金属管道、金属构件等通过等电位联结线在等电位联结端子板处联结起来，使卫生间内的电位处在同一电位上，即使此电位高于地电位，在该范围内是不会产生电位差的，从而避免发生电击事故。
在洗浴时人体皮肤完全湿透，人体阻抗下降，沿金属管道、金属构件等传导来的较小电压就可引起电击伤亡事故。
这种电气事故是不能装漏电保护器、隔离变压器等保护电器来防范的，因为这种使人伤亡的电压是沿非电的金属管道、金属构件传导的，唯一的防范措施是在此作局部等电位联结。
这样做后，无论从哪里导人了不正常的电压，由于等电位联结的作用，该场所内所有导电部分的电位都同时升高到同一电位水平，不会产生电位差，电击事故自然就不会发生。
在《住宅设计规范》中就明确规定，卫生间宜作局部等电位联结，在《民用建筑电气设计规范》中也对在装有澡盆和淋浴盆的场所，作出了除采取总等电位联结外，尚应进行辅助等电位联结的规定，我们应充分认识到这些场所的电气危险性和实施局部等电位联结的重要性。
卫生间局部等电位联结示例 (1)卫生间局部等电位联结细部做法 (2)卫生间局部等电位联结应注意的问题 (3)做法示例基本要求卫生间局部等电位联结示例图1图2图3图41.局部等电位连接应包括卫生间内金属给、排水管道、金属管道、金属浴盆、金属采暖管、电源PE 线以及地面墙面内钢筋网，可不包括金属地漏、扶手、浴巾架、浴帘杆、肥皂盒等孤立之物。
2.卫生间地面内钢筋网宜与LEB 端子箱连接；当墙为混凝土墙时，墙内钢筋网也宜与LEB端子箱连接。
3.当卫生间设有电气设备（含电源插座）时，此区域内电源PE 线应与LEB 端子箱连接。
4.图中LEB 线均采用BV-1*4mm²铜线在地面内或墙内穿塑料管暗敷。
卫生间局部等电位联结深层解析（干货）等电位的含义也就是“将设备等外壳或金属部分与地线联结”。
一般用于配电室内作重复接地用,也用于住户的带洗浴设备的卫生间内，用于洗浴设备及相关插座的接地。
等电位联结端子箱适用于一般工业与民用建筑物电气装置，回防间接接触电击和防接地故障引起的爆炸和火灾的等电位联结、建筑物防雷和电子信息。
设备防瞬态过电压及干扰等。
等电位联接端子箱将建筑物如高层住宅、医院、泳池等内的钢筋网，配电盘中的PE线端子、插座、上下水管、暖气管道，煤气管道，卫生间的金属浴盆、浴架、淋浴器扶手、电冰箱、空调、导电地板的金属网络将其联接到各自的答等电位联接端子箱内的端子板上，从而构成各自的等电位体，保护人和设备的安全。
一、卫生间局部等电位联结的重要性如今卫生间承载的功能越来越多，各类电器进入卫生间也给用电安全带来隐患。
人体洗浴时人体阻抗会降低，且浴室内有各种用电器具。
2011版《住宅设计规范》也对卫生间的电气设计给予高度重视。
明确规定住宅卫生间必须安装“等电位”。
在卫生间内作“局部等电位联结”，可使卫生间处于同一电位，有助于减少电位差，防止出现危险的接触电压。
由此可见，“等电位”就好比是消火栓，也好比是汽车中的安全气囊，其安全性和重要性不可忽视。
等电位与接地是两个不同的概念，PE线是接地，LEB线接的也可以是地，也可以不是地，只要让卫生间处于同一电位即可。
卫生间插座内的PE线可能会带上危险电位，这时就通过LEB（局部等电位）对该电位进行钳制，故LEB线并非是PE支线。
二、等电位联结的分类（1）总等电位联结总等电位联结是将建筑物电气装置外露导电部分与装置外导电部分电位基本相等的连接。
通过进线配电箱近旁的总等电位联结端子板（接地母排）将下列导电部分互相连通：1）进线配电箱的PE（PEN）母排；2）金属管道如给排水、热力、煤气等干管；3）建筑物金属结构；4）建筑物接地装置。
建筑物每一电源进线都应做总等电位联结，各个总等电位联结端子板间应互相连通。
卫生间等电位是联结到什么地方的为什么
卫生间等电位属于局部等电位，就是把卫生间地板，墙面，楼板等的金属构架连接起来，让它们的电位相等，然后连接到等电位端子。
我们所使用的金属设备或者金属物件的金属外壳也连接到等电位端子。
当发生漏电的时候，我们就处在一个电位相同的局部，没有了电位差就不会产生电压，所以就不会触电。
光有局部等电位还不行，还要有总等电位。
总等电位和局部等电位相连，跟整栋楼房的金属构架相连，最后在楼房基础接地，跟大地同等电位。
因为我们指定大地为零电位，等电位端子的电位和大地的电位相等，当发生漏电时，电流全部流入大地，所以人体不会触电。
等电位和地线的作用相似。
但是等电位的功能更加强大，当发生雷击时，可以迅速把雷电引入大地，而普通的地线则不具备这个功能，因为地线太小，而等电位是以整栋大楼的钢筋作为传输介质，这就是地线与等电位的区别。
家庭防触电保护设备少不了地线，少不了漏电保护器，卫生间的防护更少不了等电位端子。
所以，如果家里装有等电位端子，千万不要把它当做摆设，那是我们保命的东西。

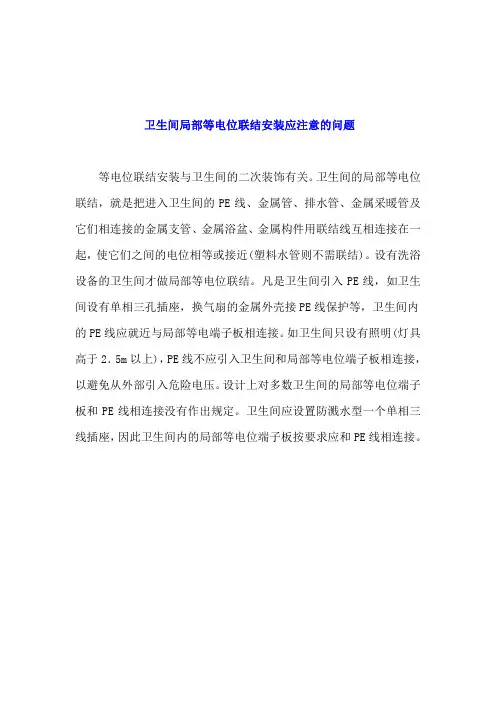

卫生间局部等电位联结安装应注意的问题
等电位联结安装与卫生间的二次装饰有关。
卫生间的局部等电位联结，就是把进入卫生间的PE线、金属管、排水管、金属采暖管及它们相连接的金属支管、金属浴盆、金属构件用联结线互相连接在一起，使它们之间的电位相等或接近(塑料水管则不需联结)。
设有洗浴设备的卫生间才做局部等电位联结。
凡是卫生间引入PE线，如卫生间设有单相三孔插座，换气扇的金属外壳接PE线保护等，卫生间内 的PE线应就近与局部等电端子板相连接。
如卫生间只设有照明(灯具高于2．5m以上)，PE线不应引入卫生间和局部等电位端子板相连接，以避免从外部引入危险电压。
设计上对多数卫生间的局部等电位端子板和PE线相连接没有作出规定。
卫生间应设置防溅水型一个单相三线插座，因此卫生间内的局部等电位端子板按要求应和PE线相连接。
