三、施工工艺
3.1工艺流程
总等电位端子箱局部等电位端子等电位连接线连接工艺管道
3.2操作工艺
1．总等电位联结
①MEB端子板宜设置在电源进线或进线配电盘处，并应加罩，防止无关人员触动。

②相邻近金属管道及金属结构允许用一根MEB线连接。

审核人交底人接受交底人
表C2-1
工程名称交底日期
施工单位分项工程防雷接地分项
交底提要等电位联结技术交底
15端子箱需用钥匙或工具方可打开。

16凡塑料设备及管道无须作等电位联结。

2．局部等电位联结
①局部等电位联结应包括卫生间内金属给、排水管、金属浴盆以及建筑物钢筋网，插座PE线，可不包括金属地漏、扶手、浴巾架、肥皂盒等孤立之物。

②地面内钢筋网宜与等电位联结线连通。

当墙为混凝土墙时，墙内钢筋网也宜与等电位位联结线连通。

审核人交底人接受交底人。

缤纷南国·元一滨水城T5#楼十至十二层等电位联接防雷与接地装置安装1．电位联接预留端子板距地0.5米，从等电位联接端子箱引出LEB线，均采用BVR-1×4㎜铜线在地面内或墙内穿塑料管暗敷，等电位联接线与浴盆、金属地漏、下水管等卫生设备连接，在电缆进线处设置总等电位端子箱MEB，与防雷接地引下线连接。

2．在底层以及九层处和以后每隔三层处将各种垂直延伸的金属体和电气装置与防雷装置连接。

3．总等电位联结端子板的安装。

建筑物电源进线都应做总等电位联结，各个总等电位联结端子板应相连通。

总等电位联结端子板安装在进线配电箱近旁。

总等电位联结端子板，应将下列导电部分汇流互相连通：1）户线配电箱的母排。

2）公用设施的金属管道，如上、下水、热力、燃气等管道。

3）建筑物金属结构。

4）接地极引线。

4．等电位联结，应符合以下要求：1)扁钢的搭接长度不应小于其宽度的三倍，三面施焊（当扁钢宽度不同时，搭接长度以宽的为准）。

2)圆钢的搭接长度不应小于其直径的六倍，双面施焊（当直径不同时，搭接长度以大的为准）。

3）扁钢于圆钢连接时，其搭接长度应不小于圆钢直径的六倍。

4)等电位联结线与金属管道的连接。

应采用抱箍与管道接触处表面须刮拭干净，安装完毕后刷防护涂料，抱箍内径等于管道外径,其大小依管径大小而。

金属部件或零件，应有专线按线螺栓与等电位联接支线连接，连接处螺帽紧固、防松件齐全。

5）等电位联接经测试导电的连续性，导电不良的连接处需做跨接线。

6）等电位联接端子板与插座保护线端子或任一装置外导电部分的连接线的电阻包括连接点的电阻不应大于0.2Ω。

7）等电位联接系统工法，应符合以下要求：①总等电位联接系统工艺流程端子板应采用紫铜板，根据设计要求的规格尺寸加工。

端子箱尺寸及箱顶、缤纷南国·元一滨水城T5#楼十至十二层等电位联接防雷与接地装置安装底板孔规格和孔距应符合设计要求。

MEB线截面应符合设计要求。

相邻近管道及金属结构允许用一根MEB线连接。

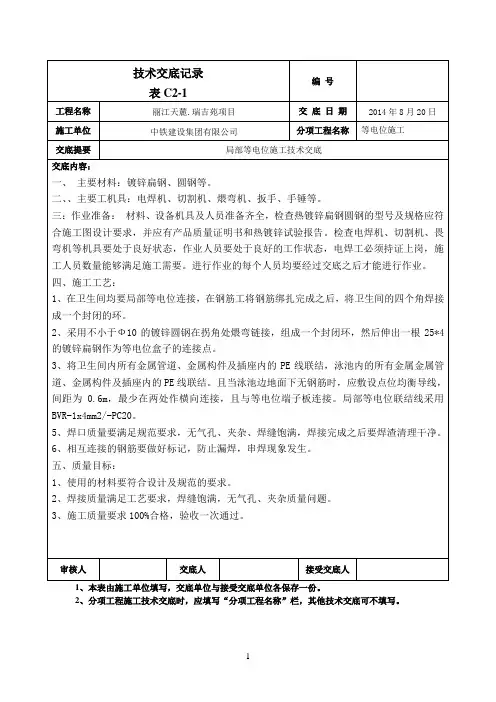

编号表C2-1工程名称丽江天麓.瑞吉苑项目交底日期2014年8月20日施工单位中铁建设集团有限公司分项工程名称等电位施工交底提要局部等电位施工技术交底交底内容：一、主要材料：镀锌扁钢、圆钢等。

二、、主要工机具：电焊机、切割机、煨弯机、扳手、手锤等。

三：作业准备：材料、设备机具及人员准备齐全，检查热镀锌扁钢圆钢的型号及规格应符合施工图设计要求，并应有产品质量证明书和热镀锌试验报告。

检查电焊机、切割机、畏弯机等机具要处于良好状态，作业人员要处于良好的工作状态，电焊工必须持证上岗，施工人员数量能够满足施工需要。

进行作业的每个人员均要经过交底之后才能进行作业。

四、施工工艺：1、在卫生间均要局部等电位连接，在钢筋工将钢筋绑扎完成之后，将卫生间的四个角焊接成一个封闭的环。

2、采用不小于Ф10的镀锌圆钢在拐角处煨弯链接，组成一个封闭环，然后伸出一根25*4的镀锌扁钢作为等电位盒子的连接点。

3、将卫生间内所有金属管道、金属构件及插座内的PE线联结，泳池内的所有金属金属管道、金属构件及插座内的PE线联结。

且当泳池边地面下无钢筋时，应敷设点位均衡导线，间距为0.6m，最少在两处作横向连接，且与等电位端子板连接。

局部等电位联结线采用BVR-1x4mm2/-PC20。

5、焊口质量要满足规范要求，无气孔、夹杂、焊缝饱满，焊接完成之后要焊渣清理干净。

6、相互连接的钢筋要做好标记，防止漏焊，串焊现象发生。

五、质量目标：1、使用的材料要符合设计及规范的要求。

2、焊接质量满足工艺要求，焊缝饱满，无气孔、夹杂质量问题。

3、施工质量要求100%合格，验收一次通过。

审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各保存一份。

2、分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

编号表C2-1工程名称丽江天麓.瑞吉苑项目交底日期2014年8月20日施工单位中铁建设集团有限公司分项工程名称等电位施工交底提要局部等电位施工技术交底交底内容：六、成品保护：1、焊接时注意成品保护，不得破坏已经绑扎好的钢筋。

交底记录工程名称: 郑州±800kV换流站工程编号: 23-01-03注 1．本表适用于技术、安全、质量等交底, 主要交底内容栏体现具体的交2．本表由交底人填写。

3．本表涉及被交底单位各留存一份。

SJSB8交底记录工程名称: 郑州±800kV换流站工程编号: 23-01-03项目名称综合楼交底单位河南省第二建设集团有限公司交底主持人签名交底日期8月15日交底级别□公司级□项目部级□工地级接收交底人签名:交底作业项目: 综合楼分项工程建筑物等电位连接2.3厨房、卫生间等电位施工1) 在厨房、卫生间内便于检测位置设置局部等电位端子板, 端子板与等电位联结干线连接。

地面内钢筋网宜与等电位联结线连通, 当墙为混凝土墙时, 墙内钢筋网也宜与等注 1．本表适用于技术、安全、质量等交底, 主要交底内容栏体现具体的交底内容。

2．本表由交底人填写。

3．本表涉及被交底单位各留存一份。

SJSB8交底记录工程名称: 郑州±800kV换流站工程编号: 23-01-03注 1．本表适用于技术、安全、质量等交底, 主要交底内容栏体现具体的交底内容。

2．本表由交底人填写。

3．本表涉及被交底单位各留存一份。

SJSB8交底记录工程名称: 郑州±800kV换流站工程编号: 23-01-03注 1．本表适用于技术、安全、质量等交底, 主要交底内容栏体现具体的交底内容。

2．本表由交底人填写。

3．本表涉及被交底单位各留存一份。

SJSB8交底记录工程名称: 郑州±800kV换流站工程编号: 23-01-03。

等电位联结技术交底一、施工准备（一）材料准备等电位联结线和等电位联结端子板宜采用铜质材料，其材质、厚度等应符合相关规范的要求。

（二）施工机具钢卷尺、电焊机、电焊工具、电工常用工具等；测量工具：ZC-8型接地摇表（三）作业条件1、接地体安装：利用底板及构造住钢筋做接地体：底板筋与柱筋连接处已绑扎完。

2、防雷引下线暗敷设：利用主筋作引下线时，钢筋绑扎完毕。

二、质量要求（一）主控项目1、利用建筑物基础钢筋的接地装置必须在地面以上按设计要求位置设测试点。

2、测试接地装置的接地电阻值必须符合设计要求。

（二）一般项目接地、等电位联结如采用焊接应采用搭接焊，搭接长度应符合下列规定：1、扁钢与扁钢搭接为扁钢宽度的2倍，不少于三面施焊；2、圆钢与圆钢搭接为圆钢直径的6倍，双面施焊；3、圆钢与扁钢搭接为圆钢直径的6倍，双面施焊；4、扁钢与钢管，扁钢与角钢焊接，紧贴角钢外侧两面，或紧贴3/4钢管表面，上下两侧施焊；5、除埋设在混凝土中的焊接接头外，有防腐措施。

三、工艺流程配合土建埋设预埋件→总等电位端子箱安装→总等电位联结→厨房、卫生间等电位联结→金属门窗等等电位联结四、施工工艺1、根据设计图纸要求，确定各等电位端子箱位置，如设计无要求，则总等电位端子箱宜设置在电源进线或进线配电盘处。

确定位置后，将等电位端子箱固定。

2、等电位联结线施工等电位联结线施工见图3、厨房、卫生间等电位施工①在厨房、卫生间内便于检测位置设置局部等电位端子板，端子板与等电位联结干线连接。

地面内钢筋网宜与等电位联结线连通，当墙为混凝土墙时，墙内钢筋网也宜与等电位联结线连通。

厨房、卫生间内金属地漏、十水鉴定等设备通过等电位联结线与局部等电位端子板连接。

连接时抱箍与管道接触处的接触表面须刮拭干净，安装完毕后刷防护漆抱箍内径等于管道外径，抱箍大小依管道大小而定。

等电位联结线采用BV-1×4㎜2铜导线穿塑料管于地面或墙内暗敷设。

②于厨房、卫生间地面或墙内暗敷不小于25㎜×4㎜镀锌扁钢构成环状。

工程名称Xx交底部位等电位安装工程工程编号日期2021.4.10（1）建筑物等电位连接干线应与接地装置不少于2处直接连接的接地干线引出，等电位连接干线或局部等电箱间的连接线形成环行网络，环行网络应与就近等电位联接干线或局部等电位箱连接。

支线间不串联接。

（3）材料的质量符合设计要求。

2、一般项目：（1）等电位联结的可接近裸导体或其它金属部件与支线应连接可靠，导通正常。

（2）需等电位联结的金属部件，应有专用接地螺栓与等电位联结支线连接，且有标识，连接处螺帽紧固，防松零件齐全。

四、成品保护（1）电气施工时不得砸坏及弄脏墙面。

（2）喷浆前必须预先将等电位联结线及等电位箱用纸包扎好。

（3）搬运物件时不得砸坏等电位联结线。

（4）焊接时注意采取保护墙面、金属门窗等的措施。

（5）进行卫生间等电位联结时，应注意保护洁具。

五、应注意的质量问题（1）焊接面不够，药皮处理不干净，防腐处理不好，焊口有夹渣、咬肉、裂纹、气孔等，应按规范要求整改。

（2）空调防护栏接地引线遗漏，应及时补上。

（3）卫生间接地卡子及平弹垫片遗漏及螺丝松动，应及时补上及将螺丝拧紧。

（4）等电位连接线刷锡遗漏，应及时补上。

（3）卫生间等电位施工：卫生间内便于检测位置设置局部等电位端子箱，端子板与接地干线采用25*4镀锌扁钢连接，卫生间内金属管道通过等电位连接线与局部等电位端子板连接。

连接时抱箍与管道接触处的表面接触可靠，固定牢固，平弹垫片齐全。

抱箍内径等于管道外径，抱箍大小依管道大小而定。

等电位连结线采用BV-4mm2软铜线穿FPC20管于地面、墙内暗敷设至金属管道处。

具体做法如下：1、主控项目：（1）建筑物等电位连接干线应与接地装置不少于2处直接连接的接地干线引出，等电位连接干线或局部等电箱间的连接线形成环行网络，环行网络应与就近等电位联接干线或局部等电位箱连接。

支线间不串联接。

（3）材料的质量符合设计要求。

一、交底目的为确保等电位施工过程中的安全，预防事故发生，提高施工人员的安全意识，现将等电位施工技术安全交底如下。

二、等电位施工技术简介等电位施工技术是指在建筑物或构筑物施工过程中，为了消除或降低电气设备、线路、管道等与人体之间的电位差，采取一系列措施，使人体与电气设备、线路、管道等处于同一电位，从而保障施工人员的人身安全。

三、等电位施工技术安全交底内容1. 施工人员安全意识（1）施工人员必须树立“安全第一”的思想，充分认识到等电位施工的重要性。

（2）施工前，应对全体施工人员进行安全教育培训，确保每位施工人员掌握等电位施工的基本知识和操作技能。

2. 施工现场安全措施（1）施工现场应设置明显的警示标志，提醒施工人员注意安全。

（2）施工人员必须佩戴符合国家标准的安全帽、绝缘手套、绝缘鞋等个人防护用品。

（3）施工现场应配备足够的绝缘材料、绝缘杆、接地线等安全防护设施。

3. 等电位施工操作要点（1）施工前，应对施工现场的电气设备、线路、管道等进行检查，确保无漏电、接地不良等情况。

（2）在等电位接地施工过程中，应严格按照施工方案进行操作，确保接地可靠。

（3）施工过程中，应密切注意接地线的连接情况，防止接地线脱落、损坏。

（4）在等电位接地施工过程中，严禁操作人员接触带电设备、线路、管道等。

4. 应急处理（1）如发生触电事故，应立即切断电源，并迅速采取急救措施。

（2）在施工过程中，如发现异常情况，应立即停止施工，报告上级领导，待问题解决后方可继续施工。

四、施工人员责任1. 施工人员应严格遵守等电位施工技术安全交底要求，确保自身安全。

2. 施工人员应积极参与安全教育培训，提高自身安全意识。

3. 施工人员应主动发现并报告施工现场的安全隐患，确保施工安全。

五、总结等电位施工技术安全交底是确保施工安全的重要环节，施工人员应认真遵守各项安全规定，确保施工过程中的人身安全。

以下为等电位施工技术安全交底模板的具体内容：一、等电位施工技术安全交底1. 施工人员安全意识（1）施工人员必须树立“安全第一”的思想，充分认识到等电位施工的重要性。

1.1.6.2交底工程名称交底时间施工单位工种电工交底内容：等电位接地一、材料要求：镀锌扁钢、导线、等电位端子箱、PVC管规格型号必须符合设计及规范要求，产品必须有合格证及检验报告，其余辅助材料如焊条、镀锌螺栓、防锈漆、焊锡、铜鼻子等必须使用合格产品，并有合格证。

镀锌材料应使用热镀锌钢材。

镀锌扁钢规格为：-40*4、-25*4。
