卫生间局部等电位联结技术探讨摘要：汕头濒临南海，天气潮湿，多雷暴灾害，如何做好防雷工作，是电气工作人员的一大艰巨任务。

等电位联结对用电安全、防雷以及电子信息设备的正常工作和安全使用，都是十分必要的。

本文结合笔者的实践经验，就卫生间局部等电位联结谈一些自己的看法，与大家共同探讨，共同进步。

关键词：卫生间；局部电位；联结原理；1、局部等电位的概念局部等电位联结是指在一定范围内由端子板（一般为铜质）将各个可导电部分连通，一般是在卫生间、游泳池、手术室等特别危险场所，这些场所容易发生电击事故，接触电压的要求比较低，要求排除电磁干扰等因素。

大部分局部等电位联结装置都会连成环形。

总之，可以将局部等电位联结看作是在这局部范围内的总等电位联结。

2、为什么要做局部等电位联结？当我们在卫生间内洗浴或洗漱时，卫生间空气比较潮湿导致皮肤阻抗下降（从医学角度看，12V的电压会对人的身体产生危害），人体接触到电器的金属外壳时就容易引发触电危害。

因此在建筑的设计和施工过程中我们应用“法拉第笼”的原理，将有可能引发触电危害的有金属外壳的电器用线路连接至卫生间局部等电位箱内，使卫生间内各用电电器处于同一电位，以避免出现有危害的接触电压。

现如今卫生间内基本上都有淋浴或浴缸，带电设备有排风扇、照明灯具、浴霸、热水器、开关插座等。

户内配电箱的插座回路都带有漏电保护装置，额定动作电流不大于30mA，当卫生间内的用电电器如吹风机、热水器发生漏电时，漏电保护器动作，以达到断电避免人体发生触电危害。

但是漏电保护器是有动作时间的，当人体因为电器设备发生漏电情况触电时，触电电流远远大于30mA，这就意味着在漏电保护装置将电流切断前，漏电电流会流过人体，从而对人体产生伤害。

另外，卫生间内的外露金属管道也有可能将外部的电压引入卫生间，引起电击事故，这种事故漏电保护器也是不能防范的。

所以我们必须在可洗浴的卫生间内设置局部等电位联结装置，将卫生间内插座回路、进出卫生间的金属管道、卫生间底板和墙体钢筋网片等联结起来，以起到在这个局部空间电位相等，从而避免发生电击事故。

卫生间等电位是联结到什么地方的为什么
卫生间等电位属于局部等电位，就是把卫生间地板，墙面，楼板等的金属构架连接起来，让它们的电位相等，然后连接到等电位端子。

我们所使用的金属设备或者金属物件的金属外壳也连接到等电位端子。

当发生漏电的时候，我们就处在一个电位相同的局部，没有了电位差就不会产生电压，所以就不会触电。

光有局部等电位还不行，还要有总等电位。

总等电位和局部等电位相连，跟整栋楼房的金属构架相连，最后在楼房基础接地，跟大地同等电位。

因为我们指定大地为零电位，等电位端子的电位和大地的电位相等，当发生漏电时，电流全部流入大地，所以人体不会触电。

等电位和地线的作用相似。

但是等电位的功能更加强大，当发生雷击时，可以迅速把雷电引入大地，而普通的地线则不具备这个功能，因为地线太小，而等电位是以整栋大楼的钢筋作为传输介质，这就是地线与等电位的区别。

家庭防触电保护设备少不了地线，少不了漏电保护器，卫生间的防护更少不了等电位端子。

所以，如果家里装有等电位端子，千万不要把它当做摆设，那是我们保命的东西。

局部等电位及总等电位的详细论述接地极采用自然接地与人工接地相结合方式，自然接地体采用承台桩内钢筋与承台邦扎钢筋可靠焊接，承台钢筋与圈梁不少于两根水平主钢筋焊接，两根水平主钢筋应通长可靠焊接，不允许有搭接现象。

利用设计规定的柱筋或钢构立柱作引下线与屋面避雷带相连。

在每个引下线与圈梁两根水平主筋可靠焊接，再在其交接处用40*4镀锌扁钢作外引线与人工接地体相连。

人工接地由两部分组成，一部分为人工接地极，第二部分由水平均压连接带组成（也有散流作用）。

人工接地极采用L50*50*5=2500mm镀锌角钢按设计指定位置垂直埋设，水平均压连接带采用40*4镀锌扁钢连接，并于人工接地极及引出线可靠焊接，焊接处应作防腐处理。

埋设深度不少于800mm。

出墙距离1500mm左右。

水平人工体过建筑物通道时，埋设深度不少于1米，且必须采用沥青绝缘覆盖，厚度50-80mm，宽度不少于2米。

厂房内等电位的设置：在电源总进线箱的位置就近距地500mm设置总等电位端子板箱，首先等电位总端子板箱应该接近其中一个防雷引下线，本工程做法是就近防雷引出线与地梁钢筋可靠焊接端再焊接40*4镀锌扁钢到等电位总端子板箱，焊接处需防腐处理。

在所有工程中做的局部等电位及设备、管道、其他金属导电外壳的接地保护并不能代替总等电位连接保护。

其原理很简单，就是一般的接地保护目的是与大地取得相近的电位，就是说一般小的电流由于做了接地保护能及时将电流分走，由于人体自身存在阻值与金属导体的阻值比例相差悬殊，人体接触带电流的部位，从人体的分出去与从导体分出去的电路恰好与人体阻值与导体阻值成反比。

平常我们在单相三线制或三相五线制（四线）中说的零线不带电，可以理解为在同一电压水平下，人体最危险的接触方式（就是在这种接触下人体阻值最小），流经人体的电流与流经导体的电流与该状况下人体电阻与导体阻值的比值成反比，经过导体分流，流过人体的电流远远低于人体安全电流（30mA）。

卫生间局部等电位联结现场施工时的误区卫生间局部等电位联结现场施工时的误区卫生间属潮湿场所，是电击事故的多发区，对自卫生间外部传导来的电位引起的电机事故只能借实施局部等电位来防范。

结合工程实践，对建筑施工中存在的17种认识和施工上的误区进行了分析。

误区一：卫生间用电器具已经通过PE线接地，并有漏电保护器保护，所以器具无须做局部等电位联结。

局部等电位联结和漏电保护器是两种不同的安全保护措施，不能互相代替。

误区二：《等电位联结安装》（02D501-2）第16页中，LEB线均采用BVR1*4mm导线在地板内或墙体内穿管暗敷，可是卫生间有的插座PE线才用BV-1*2.5mm2，违反了PE支线不得大于干线的规定。

等电位与接地是两个不同的概念，PE线是接地，LEB线接的也可以是地，也可以不是地，只要让卫生间处于同一电位即可。

卫生间插座内的PE线可能会带上危险电位，这时就通过LEB对该电位进行钳制。

可见LEB线并非是PE支线。

其实LEB线也可用BVR-1*2.5mm2导线穿塑料管暗设。

02D501-2第5页的表一提供了等电位联结线截面的选择标准，其中对局部等电位联结线是这样说明：一般值为不小于0.5倍PE线截面，最小值在有机械保护时为2.5mm2铜线。

施工人员应根据设计要求进行施工。

误区三：混凝土本身不导电，所以不必对里面的钢筋网络进行焊接。

干燥的混凝土是电的不良导体，电阻率较大，但是混凝土在施工过程中，硅酸盐与水形成导电性的盐基性溶液而且加入了较多的水分，成形后结构中密布着很多大大小小的毛细孔洞，因此会储存一些水分。

浴室是潮湿场所，其中的水分、湿气通过毛细血管作用吸入混凝土中，使混凝土总是保持一定的湿度。

这时的混凝土就成了较好的导电物质，电阻率只有100~200Ω.m。

所以在浴室内对混凝土里面的钢筋进行焊接可以有效的保证地面的等电位。

误区四：卫生间底板钢筋网格只要焊通即可，不必焊成不大于0.6*0.6m的网格。

卫生间局部等电位做法浴室内必须做局部等电位联结已经成为业界共识，但是如何才能正确有效地进行卫生间局部等电位联结，却始难于统一意见。

建设部于1997年出版了标准图集《等电位联结安装》（97SD567）并于2002年进行了修编《等电位联结安装》02D501-2，但是图集只是给出了浴室局部等电位联结（精装修）示例，对于粗装修工程并未指出具体的施工方法，同时相应配套产品、检测仪器的缺乏也造成实际施工中存在不少问题和认识上的误区，现就此做简单探讨。

1 、卫生间局部等电位联结的必要性卫生间内的用电器具可能产生危险电位，也可能从别处引入危险的电位。

洗浴时人体皮肤潮湿阻抗下降，此时人体能承受的安全电压为12V，若超过该电压，人的心脏即发生心室纤维性颤动，血液循环尤其是中枢神经的血液供应不能维持，人将在极短时间内因全身缺氧致死，因此浴室内是一个高度危险的区域。

但只要不形成电位差便无电流通过，比如站在单根高压线上的小鸟不受电击等例子都证明只要物体处于一个局部电位相等的区域中无论该区域的电压多高都是安全的。

根据这一原理对浴室通过等电位联结线将所有可导电的器具连接到LEB端子箱使其处于同一电位，便可防止出现危险的接触电压。

2 、卫生间存在危险电位的原因2.1通过金属管道，金属物传递卫生间内安装的金属给水立管，铸铁排水管，煤气管，太阳能热水金属给水管，金属浴缸，金属洗脸盆等这些电的良导体会引入别处危险电位。

比如伸出屋面的管道传递雷电，上下楼层的危险电位通过金属给水立管传递到本层卫生间。

2.2通过电线导体传递。

（1）当卫生间用电设备发生短路、绝缘老化、用电线路发生中性点偏移、分户箱内的漏电保护器失灵、PE线断开时都可能使设备外壳、与设备连接的管道带电而导致浴室出现危险电位，此时人体触及带电体时会受到电击。

（2）卫生间内若安装有电话、有线电视、网络、呼叫按钮等弱电线路其低电压在人体洗浴时也能引起电击并且可能存在危险电位（如雷电波）通过这些线路侵入卫生间。

浅谈住宅浴室局部等电位的重要性论文导读：可有的人认为浴室内已采取了措施：电热水器、浴霸等用电设备外壳已作接地保护(接PE线)、整个大楼已进行了总等电位联结、用户配电箱内已设置了漏电保护装置。

保证安全，论文发表，浅谈住宅浴室局部等电位的重要性。

关键词：住宅浴室，等电位联结，保证安全随着居民生活条件的改善，大量家用小电器进入浴室，辟如浴霸、电热水器、多功能座便器、灯具等等，在用电时都可能有漏电的情况出现，家用小电器的使用给生活带来方便的同时也带来一定的安全隐患，可有的人认为浴室内已采取了措施：电热水器、浴霸等用电设备外壳已作接地保护(接PE线)、整个大楼已进行了总等电位联结、用户配电箱内已设置了漏电保护装置，根本不用作重复局部等电位联结，其实此类说法是错误的。

漏电保护装置是设备漏电的一种保护，动作电流10-30毫安，动作时间0.1s ，低压配电系统中设漏电保护器是防止人身触电事故的有效措施之一，也是防止因漏电引起电气火灾和电气设备损坏事故的技术措施。

但安装漏电保护器后并不等于绝对安全，运行中仍应以预防为主，并应同时采取其他防止触电和电气设备损坏事故的技术措施。

浴室被国际电工标准列为电击危险大的特殊场所，在我国浴室内发生的电击事故也屡屡发生。

这是因为人在沐浴时遍体湿透，人体阻抗大大下降，沿金属管道或其他设备导入浴室的10～20V电压即足以使人发生心室纤维性颤动而致死，所以单凭漏电保护装置浴室是达不到安全要求，而现在比较好的防范措施就是在浴室内作局部等电位联结。

这样无论从哪里导人了不正常的电压，由于等电位联结的作用，该场所内所有导电部分的电位都同时升高到同一电位水平，不会产生电位差，这样就可以极大地避免电击的伤害。

其原理类似于站在高压线上的小鸟，因两脚间没有电位差而不会被电击是一样的道理，这样电击事故自然就不会发生，就能有效地保证人身安全，降低安全隐患，所以说浴室增加局部等电位是很有必要的。

什么是局部等电位联结，应先搞清什么是等电位联结。

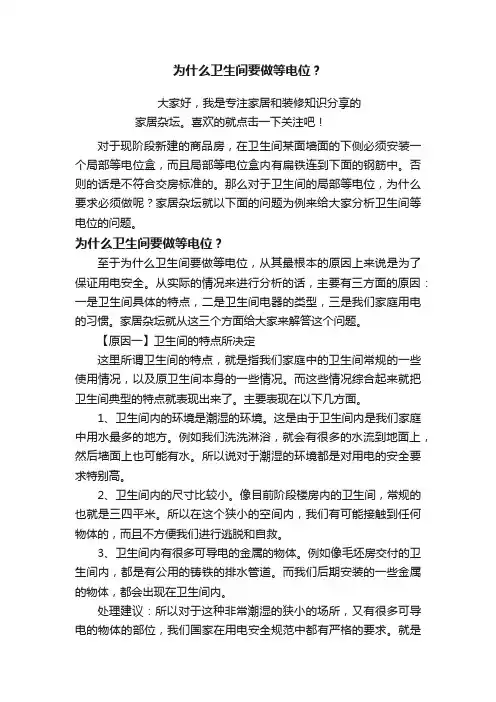

为什么卫生间要做等电位？大家好，我是专注家居和装修知识分享的家居杂坛。

喜欢的就点击一下关注吧！对于现阶段新建的商品房，在卫生间某面墙面的下侧必须安装一个局部等电位盒，而且局部等电位盒内有扁铁连到下面的钢筋中。

否则的话是不符合交房标准的。

那么对于卫生间的局部等电位，为什么要求必须做呢？家居杂坛就以下面的问题为例来给大家分析卫生间等电位的问题。

为什么卫生间要做等电位？至于为什么卫生间要做等电位，从其最根本的原因上来说是为了保证用电安全。

从实际的情况来进行分析的话，主要有三方面的原因：一是卫生间具体的特点，二是卫生间电器的类型，三是我们家庭用电的习惯。

家居杂坛就从这三个方面给大家来解答这个问题。

【原因一】卫生间的特点所决定这里所谓卫生间的特点，就是指我们家庭中的卫生间常规的一些使用情况，以及原卫生间本身的一些情况。

而这些情况综合起来就把卫生间典型的特点就表现出来了。

主要表现在以下几方面。

1、卫生间内的环境是潮湿的环境。

这是由于卫生间内是我们家庭中用水最多的地方。

例如我们洗洗淋浴，就会有很多的水流到地面上，然后墙面上也可能有水。

所以说对于潮湿的环境都是对用电的安全要求特别高。

2、卫生间内的尺寸比较小。

像目前阶段楼房内的卫生间，常规的也就是三四平米。

所以在这个狭小的空间内，我们有可能接触到任何物体的，而且不方便我们进行逃脱和自救。

3、卫生间内有很多可导电的金属的物体。

例如像毛坯房交付的卫生间内，都是有公用的铸铁的排水管道。

而我们后期安装的一些金属的物体，都会出现在卫生间内。

处理建议：所以对于这种非常潮湿的狭小的场所，又有很多可导电的物体的部位，我们国家在用电安全规范中都有严格的要求。

就是在这些设施和空间内，必须安装合格有效的保护措施，特别是局部等电位必须安装。

【原因二】卫生间的电器特点所决定卫生间内电器的特点就是指我们卫生间内样所安装的一些家用电器，一般都是在潮湿的环境中使用的。

例如，我们卫生间内最常用的电热水器，浴霸等等，都会随着时间的增加而出现受潮等等情况。

卫生间局部等电位的做法
卫生间等电位的做法按以下进行:
一、电位接地端子盒的具体做法确定如下：等电位端子盒由
0.8mm的冷轧钢板制作，采用暗敷方式。

二、等电位联结的做法如下：
1.在进行卫生间内局部等电位联结时，应将金属给排水管、金属浴盆、金属采暖管和地面钢筋网通过等电位联结线在局部等电位联结端子板处连接在一起，当墙为混凝土墙时，墙内钢筋网也宜与等电位联结线连通；
2.金属地漏、扶手、浴巾架、肥皂盒等孤立之物不作连接。

当给排水管、浴盆为非金属材料时不作连接。

3.局部等电位联结端子板应采取螺栓连接，设置在方便检测的位置，以便拆卸进行定期检测；
4.等电位联结线采用BVR—l X 4平方毫米导线在地面内和墙内穿塑料管暗敷，等电位端子板与墙内或地面内的钢筋网采用-25x4扁钢连。

卫生间如果原来没有PE线，卫生间的局部等电位联结不得与卫生间外的PE线相连；如果卫生间内有PE线，则卫生间内的局部等电位联结必须与该PE线相连。

5.具体联结点为：卫生间内的备用插座、电热水器插座、热水器插座和洁身器插座的PE线、镜前灯的PE线、金属浴缸的预留接线盒、金属吊顶骨架和与本层建筑物钢筋网相连的地面或墙上预埋件等分别与局部等电位联结端子板（LEB）相连。

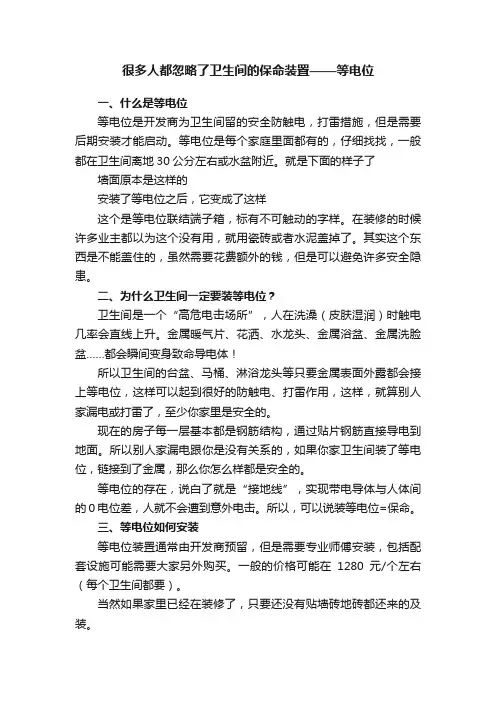

很多人都忽略了卫生间的保命装置——等电位一、什么是等电位等电位是开发商为卫生间留的安全防触电，打雷措施，但是需要后期安装才能启动。

等电位是每个家庭里面都有的，仔细找找，一般都在卫生间离地30公分左右或水盆附近。

就是下面的样子了墙面原本是这样的安装了等电位之后，它变成了这样这个是等电位联结端子箱，标有不可触动的字样。

在装修的时候许多业主都以为这个没有用，就用瓷砖或者水泥盖掉了。

其实这个东西是不能盖住的，虽然需要花费额外的钱，但是可以避免许多安全隐患。

二、为什么卫生间一定要装等电位？卫生间是一个“高危电击场所”，人在洗澡（皮肤湿润）时触电几率会直线上升。

金属暖气片、花洒、水龙头、金属浴盆、金属洗脸盆……都会瞬间变身致命导电体！所以卫生间的台盆、马桶、淋浴龙头等只要金属表面外露都会接上等电位，这样可以起到很好的防触电、打雷作用，这样，就算别人家漏电或打雷了，至少你家里是安全的。

现在的房子每一层基本都是钢筋结构，通过贴片钢筋直接导电到地面。

所以别人家漏电跟你是没有关系的，如果你家卫生间装了等电位，链接到了金属，那么你怎么样都是安全的。

等电位的存在，说白了就是“接地线”，实现带电导体与人体间的0电位差，人就不会遭到意外电击。

所以，可以说装等电位=保命。

三、等电位如何安装等电位装置通常由开发商预留，但是需要专业师傅安装，包括配套设施可能需要大家另外购买。

一般的价格可能在1280元/个左右（每个卫生间都要）。

当然如果家里已经在装修了，只要还没有贴墙砖地砖都还来的及装。

以上就是本次的全部内容，最后菇爷要再提醒大家一下：卫生间等电位箱非常重要，花费并不高，施工也非常简单，正规的装修公司应该都会做的，大家为了自己的生命安全一定要督促装修公司安装。
