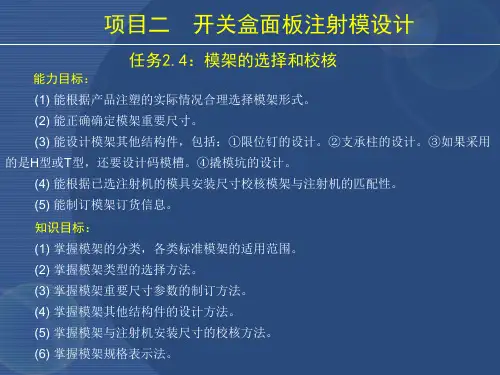

模架的选择和校核

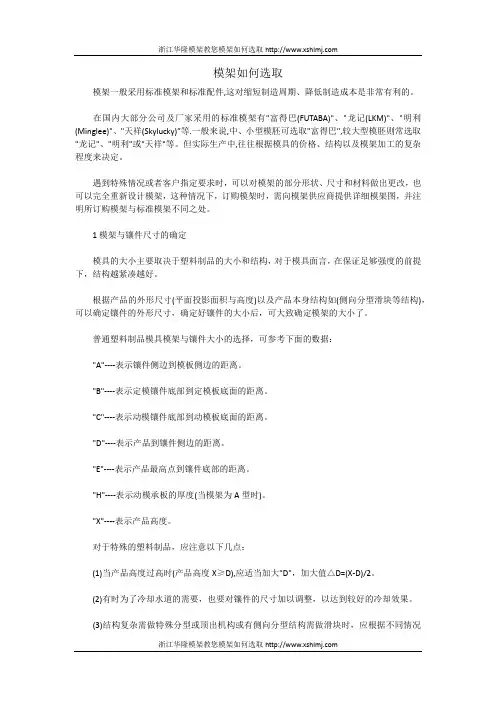

模架如何选取模架一般采用标准模架和标准配件,这对缩短制造周期、降低制造成本是非常有利的。

在国内大部分公司及厂家采用的标准模架有"富得巴(FUTABA)"、"龙记(LKM)"、"明利(Minglee)"、"天祥(Skylucky)"等.一般来说,中、小型模胚可选取"富得巴",较大型模胚则常选取"龙记"、"明利"或"天祥"等。

但实际生产中,往往根据模具的价格、结构以及模架加工的复杂程度来决定。

遇到特殊情况或者客户指定要求时，可以对模架的部分形状、尺寸和材料做出更改，也可以完全重新设计模架，这种情况下，订购模架时，需向模架供应商提供详细模架图，并注明所订购模架与标准模架不同之处。

1模架与镶件尺寸的确定模具的大小主要取决于塑料制品的大小和结构，对于模具面言，在保证足够强度的前提下，结构越紧凑越好。

根据产品的外形尺寸(平面投影面积与高度)以及产品本身结构如(侧向分型滑块等结构)，可以确定镶件的外形尺寸，确定好镶件的大小后，可大致确定模架的大小了。

普通塑料制品模具模架与镶件大小的选择，可参考下面的数据："A"----表示镶件侧边到模板侧边的距离。

"B"----表示定模镶件底部到定模板底面的距离。

"C"----表示动模镶件底部到动模板底面的距离。

"D"----表示产品到镶件侧边的距离。

"E"----表示产品最高点到镶件底部的距离。

"H"----表示动模承板的厚度(当模架为A型时)。

"X"----表示产品高度。

对于特殊的塑料制品，应注意以下几点：(1)当产品高度过高时(产品高度X≥D),应适当加大"D"，加大值△D=(X-D)/2。

不要总是因为考虑长远的打算而忽略了随时可付出的努力！
项目1 单分型面注射模设计 模块8：模架的确定和标准件的选用
模技术系
3.推杆
相 关 实 践 知 识
根据制品的结构特点，确定在制品上设置
六根普通的圆顶杆。普通的圆形顶杆按
GB4169.1-1984选用，均可满足顶杆刚度
要求。查手册选用Φ4mm×100mm型号的 圆形顶杆12根。由于件小且精度要求不高 ，推出装置不需要设导向装置。
模具技术系
4.垫块
相 关 理 论 知 识
作用：调节模具闭合高度，形成推出机构所需的推 出空间。 安装要求：两边垫块高度应一致，保证模具上下表 面平行。 材料：中碳钢45
不要总是因为考虑长远的打算而忽略了随时可付出的努力！
项目1 单分型面注射模设计 模块8：模架的确定和标准件的选用
模具技术系
根据图示的塑件零件图以及已确定的模具基本结 构，确定模架的具体形式、规格及标准代号并选 用具体的标准件。
项目1 单分型面注射模设计 模块8：模架的确定和标准件的选用
模具技术系
5.锥面定位机构 当成型精度高的大型、薄壁、深腔塑件时，型腔 内会产生较大侧压力使型芯或型腔偏移，将会导致 相 导柱卡死或损坏。故采用锥面结构。
关 理 论 知 识
不要总是因为考虑长远的打算而忽略了随时可付出的努力！
项目1 单分型面注射模设计 模块8：模架的确定和标准件的选用
模具技术系
（二）支撑零件的设计
相 关 理 论 知 识
动、定模座板
固定板 支承板
垫块
不要总是因为考虑长远的打算而忽略了随时可付出的努力！
项目1 单分型面注射模设计 模块8：模架的确定和标准件的选用
模具技术系

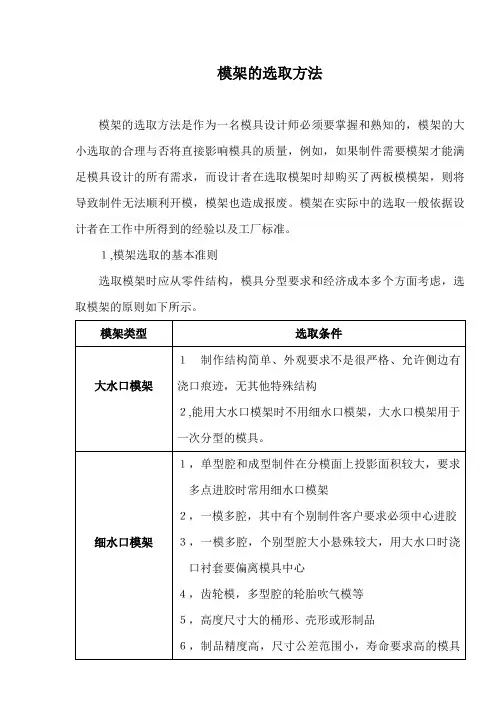

模架的选取方法模架的选取方法是作为一名模具设计师必须要掌握和熟知的，模架的大小选取的合理与否将直接影响模具的质量，例如，如果制件需要模架才能满足模具设计的所有需求，而设计者在选取模架时却购买了两板模模架，则将导致制件无法顺利开模，模架也造成报废。

模架在实际中的选取一般依据设计者在工作中所得到的经验以及工厂标准。

１,模架选取的基本准则选取模架时应从零件结构，模具分型要求和经济成本多个方面考虑，选取模架的原则如下所示。

**当模胚整体尺寸在250mm（包括250mm）以下时，用工字型模模架。

模架在250~350mm时，用直身有面板模架（T型）。

模架在400mm以上并且有滑块时用直身有面板模架（T型），没有滑块时用直身无面板模架（H 型）。

**当A板开框深度较深（一般大于60mm）时，可考虑开通框或选用无面板的模架；有滑块或母模滑块的模架，A板不应开通框，当A板开框深度较深（一般大于60mm）时，可考虑不用面板。

**有推板的模架一定不可以母模导柱后模导套。

**当模仁是圆形时，选用有托板的模架。

**当有滑块或母模滑块时导柱一定要先入10~15mm到斜导柱才可以顶入滑块内，即当导柱特别长时，应母模导柱，公模导套，以方便加长导柱。

２,选取模架的计算方法模架的形式确定后接着开始确定模架的尺寸大小，模架尺寸大小主要取决于模仁尺寸。

模仁尺寸越大，模架尺寸相对也比较大，两者之间成正比关系。

１）确定模架宽度方向尺寸模架顶针板宽度尺寸应与模仁宽度尺寸相当。

两者的相差单边应在５~10mm之间。

２）确定模架长度方向尺寸模仁长度边沿至回针外圆边之间的距离应大于10~15mm，40以上的模架最好取15mm.3)确定模架高度尺寸模架高度尺寸主要指A板、B板和方铁高度，其他模板之间的厚度都是标准件，选取或计算模架无须进行调整。

（１）A板高度：有面板的模架一般等于A板开框深度20~30mm；无面板系列模架一般等于开框深度加30~40mm。

定模部分带水口推板（弹料板）
定模部分不带水口推板（弹料板）
简易细水口模架
细水口模架
简易细水口模架
简易细水口模架与细水口模架比较： 简易细水口模架省去导柱和导套，而且动模部分无推板
简易细水口模架 简易细水口模架有四种形式 FA FC GA GC
F 有水口推板 G 无水口推板
A 有垫板 C 无垫板
❖ 4、模架选择步骤 ❖ ① 确定模架组合形式。根据制品成型所需的结构
来确定模架的结构组合形式。 ❖ ② 确定型腔壁厚。通过查表或有关壁厚公式计算
来得到型腔壁厚尺寸。
型腔模板的长宽
定模板和动模板开框尺寸的设计
❖ 要定模板和动模板上加工出用于装配内模镶件的 圆槽或方槽,叫开框,开框有通框和不通框两种.
❖ （3）工字模和直身模的选用：模具宽度尺寸小于 300mm时，宜选用工字模，大于300时，宜选用直身模； 三板模模架，通常都采用工字模架。
❖ （4）什么情况下模架用托板（支承板）：动模板 开通框；假三板模（托板和动模板在制品推出前 要分型，此时导柱安装在托板上，动模板上装导 套；
❖ （5）什么情况下模架用推（件）板：成型制品为 薄壁、深腔类制品；成型制品表面不允许有推杆 痕迹。
支承板
Support Plate
大水口模架
大水口模架（四种形式）
由支承板和推板的有无组成大水口模架的四种形式：
A 有支承板，无推板 B 有支承板，有推板 C 无支承板，无推板 D 无支承板，有推板
大水口模架 •在何种条件下需要用到推板？
1. 产品较高，对型芯的包紧力较大时，此时顶杆的推 出力不够，无法满足产品顶出的需要。
②定位作用
定位是指保证动、定模按照正确的位置闭合以 形成所要求的型腔。
